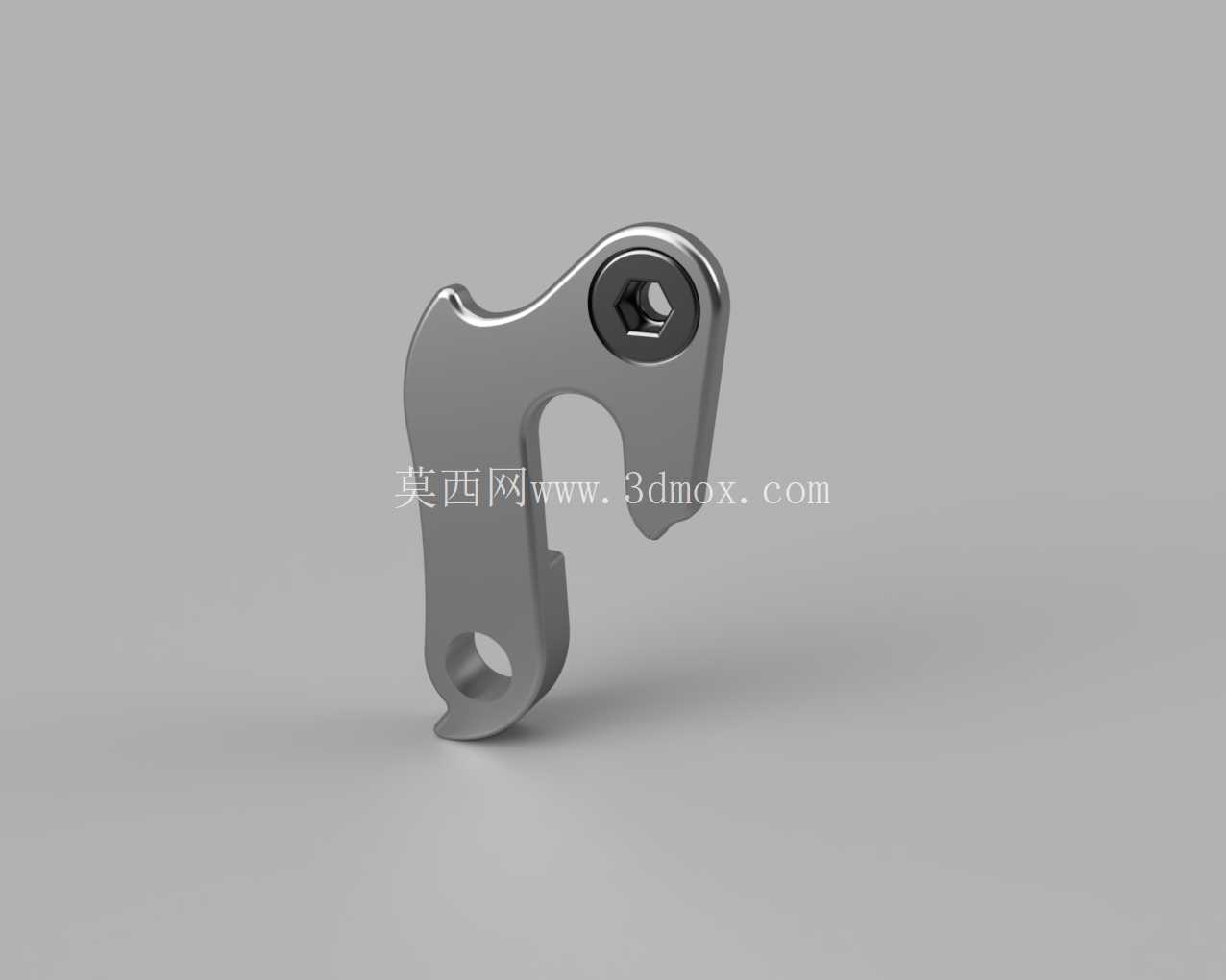

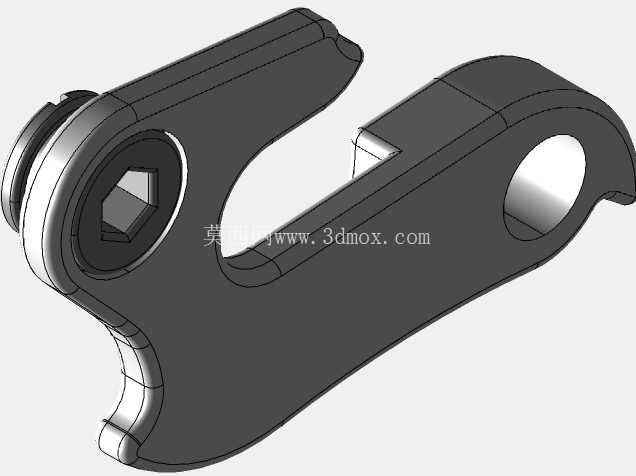

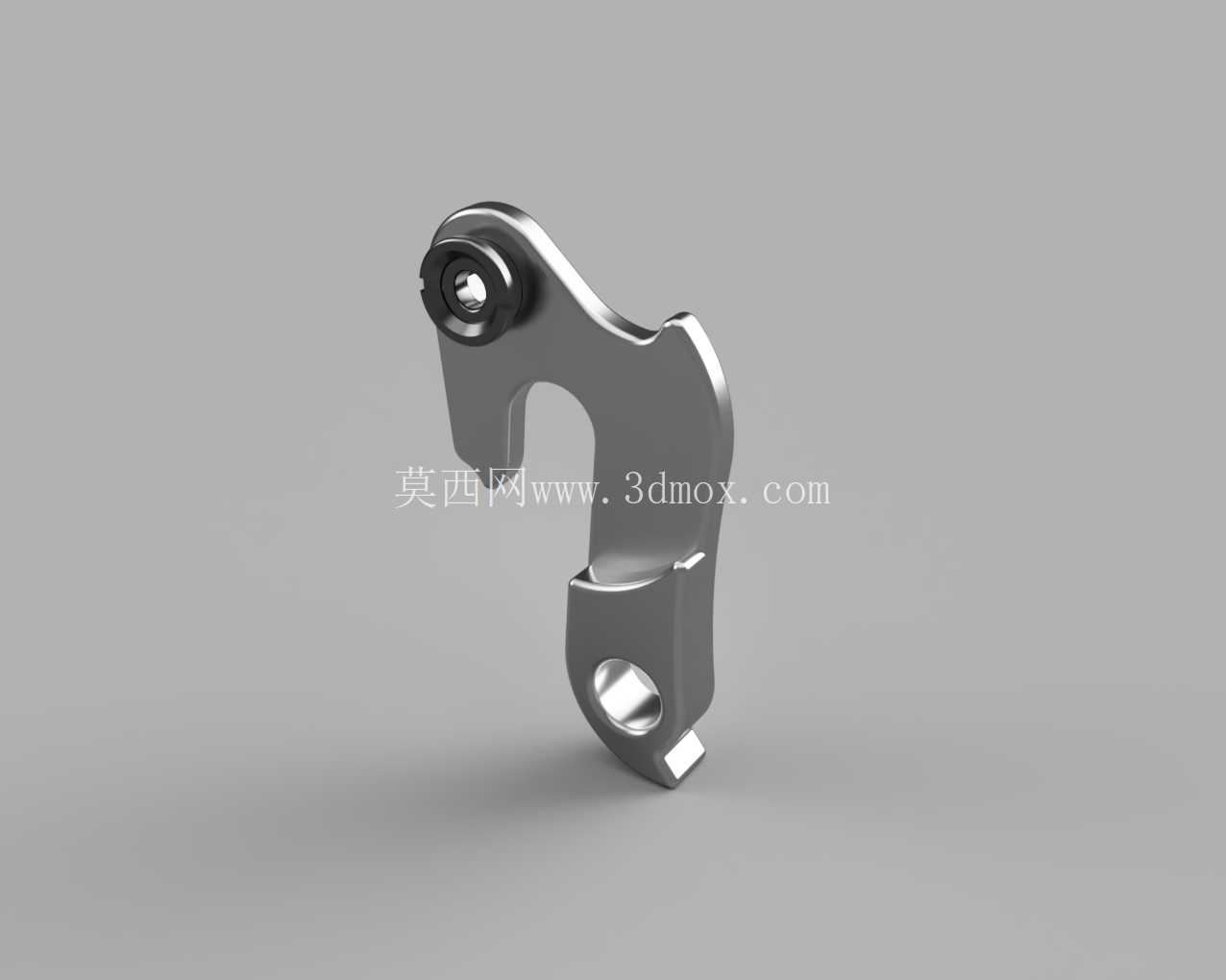

自行车后拨链器尾钩结构设计

在自行车变速传动系统的布局里，后拨链器挂钩也就是业内常说的尾钩，是连接车架后叉端与后拨链器的核心衔接零件，很多入门骑行爱好者甚至部分刚接触自行车结构设计的从业者，容易把这个小零件当成无关紧要的冲压铁片，实际上它的结构精度、强度冗余、安装适配性，直接决定了整套变速系统的换挡顺畅度，甚至在意外摔车时承担着“保险丝”的作用——通过自身的可控形变吸收冲击能量，避免后拨链器直接撞击车架后叉造成不可逆的结构损伤，也防止后拨卡入辐条引发更严重的骑行安全事故。

从实际应用场景来看，这类尾钩广泛适配于硬尾山地车、入门公路车、城市通勤自行车的后置变速结构，不同品牌车架的后叉开档尺寸、安装面角度存在细微差异，但核心的功能逻辑高度统一：上端通过内六角锁紧螺栓与车架后叉的预留安装位贴合固定，下端的钩状限位结构卡住后拨链器的安装基座，预留的铰接孔位要和后拨的转动轴保持精准同轴，才能保证后拨在张紧链条、横向移动换挡的过程中没有卡滞、偏移的问题。

这次设计的尾钩结构，首先在安装边界上做了明确的尺寸约束：安装贴合面的平面度公差控制在0.05mm以内，避免安装后后拨出现偏摆，导致导轮与飞轮片的平行度超差，出现换挡跳齿、链条异响的问题。上端的螺栓安装孔做了沉台设计，适配标准内六角螺栓的头部尺寸，安装后螺栓端面不突出零件表面，既避免剐蹭链条，也能在摔车时减少螺栓直接受冲击变形的概率。下端的铰接孔位做了无螺纹的光孔设计，孔径公差严格匹配后拨安装轴的配合尺寸，单边间隙控制在0.1mm以内，既保证安装拆卸顺畅，又不会因为间隙过大导致后拨晃动量超标。

设计思路上没有一味追求过高的零件强度，反而在钩身的弯折区域做了可控的强度弱化处理：通过截面厚度的渐变设计，让零件在受到侧向撞击时，首先在预设的弯折区域发生形变，而不是直接把冲击力传递到车架后叉或者后拨本体，毕竟尾钩本身是易损替换件，维修更换成本远低于车架或者整套后拨变速器。零件的整体外形做了圆弧过渡处理，所有棱边都做了R角倒角，既避免安装维护时划伤操作人员，也减少骑行过程中裤脚、杂物勾挂的风险。

从实际装配验证的角度来看，这个尾钩的安装定位面做了微小的角度补偿，抵消部分车架焊接加工时产生的安装面角度误差，不需要额外加装垫片调整就能保证后拨导轮与飞轮片的平行度，降低了整车装配的调试难度。钩身的开口尺寸做了优化，在保证后拨安装限位可靠的前提下，预留了足够的链条活动空间，即便在最大飞轮片、最大牙盘片的极端传动比下，链条也不会和尾钩本体发生摩擦干涉。零件表面做了哑光金属处理，既提升了防锈能力，也和大部分自行车车架的金属质感保持协调，不会出现突兀的视觉效果。

很多人在替换尾钩时容易忽略的一个细节是，尾钩的厚度尺寸直接影响后拨的安装位置，如果厚度偏厚会导致后拨整体向外侧偏移，导轮与飞轮的对齐度下降，换挡精度变差；如果厚度偏薄则会导致安装间隙过大，螺栓锁紧后后拨仍然存在旷量，骑行过程中容易出现变速不准的问题，这个设计里把安装贴合区域的厚度公差严格控制在±0.02mm，完全匹配主流品牌后拨的安装尺寸要求，不需要额外打磨或者加垫片调整就能直接装配使用。另外在钩体的下端限位位置，做了一个微小的凸起限位结构，后拨安装到位后会和这个凸起贴合，避免长期使用过程中螺栓松动导致后拨发生转动移位，进一步提升了结构的可靠性。
