躺式自行车五通安装碳纤维链轮防护结构

这款链轮防护结构针对躺式自行车的使用场景开发，核心作用是在多人编队骑行、近距离错车或是停放挪车的场景下，避免裸露的链轮齿部剐蹭周边骑行者的裤腿、皮肤，或是刮花相邻车辆的漆面。躺式自行车的五通位置相较于常规直立自行车更低，骑行时腿部伸展轨迹与链轮的重叠区域更大，传统的半幅金属链罩无法完全覆盖链轮外侧的外露齿边，尤其是在曲柄转到水平位置时，链轮外缘的突出部分很容易剐蹭到并排骑行人员的小腿位置，这款防护结构采用整幅扇面覆盖设计，完全罩住链轮朝向骑行者外侧的全部齿部区域，从根源上消除剐蹭风险。

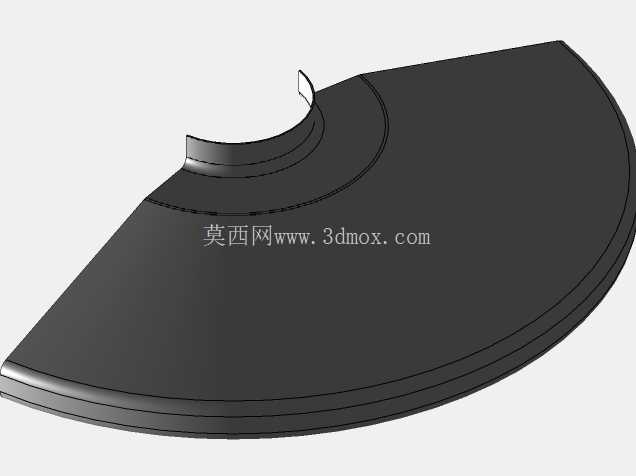

结构设计上充分考虑碳纤维模制工艺的成型特性，整体采用等厚薄壁曲面造型，没有复杂的倒扣结构，模压成型后无需大量后续机加工即可直接使用。防护结构的内圈轮廓完全匹配牙盘曲柄组的旋转外径，预留了1.5mm的安全间隙，既不会在曲柄转动时产生摩擦异响，也不会因为间隙过大导致异物卡入链轮与护罩之间。曲面弧度顺着链轮的旋转轨迹做随形设计，外侧边缘做了卷边强化处理，既提升了薄壁结构的整体刚性，也避免了锐边割手的问题。

安装方式完全适配躺式自行车的五通安装位，不需要额外在车架上打孔焊接支架，直接通过双面胶与扎带组合固定即可。护罩内圈预设了三处扎带穿槽，位置对应五通管的三个加强筋点位，扎带拉紧后可以将护罩牢牢固定在五通壳体上，配合高强度双面胶的粘接作用，即使在颠簸路面长期骑行也不会出现移位、松动的问题。第二版结构特意在护罩正面预留了平整的反光胶粘贴区域，用户可以根据自身骑行需求粘贴不同规格的反光标识，提升夜间骑行时的侧面可见度，不需要额外在护罩上钻孔安装反光片，避免破坏碳纤维结构的整体性。

从安装边界来看，这款护罩适配常规130BCD规格的公路牙盘，最大支持53齿的链轮安装，内圈直径110mm，外侧最大覆盖半径210mm，轴向厚度仅8mm，安装后不会超出脚踏的旋转外轮廓，也不会影响前拨链器的正常换挡动作，护罩与前拨的运动轨迹预留了3mm的安全距离，换挡时链条的摆动不会碰到护罩内壁。针对碳纤维材料的特性，结构上在扎带固定位置做了局部加厚处理，避免扎带拉紧时压强过大导致碳纤维层出现分层，固定点位的加厚区域厚度为3mm，其余区域壁厚1.5mm，整体重量控制在28g以内，不会给躺式自行车增加额外的负重负担。

实际使用场景中，这款护罩除了防剐蹭的核心作用外，还能阻挡骑行时路面带起的泥沙、碎石直接撞击链轮齿部，减少链轮齿面的磨损，延长传动系统的使用寿命。尤其是在雨天骑行时，护罩可以阻挡链轮甩出的油污溅到骑行者的裤腿上，解决了躺式自行车骑行时腿部位置较低容易被链条油污沾染的问题。结构设计上没有采用传统金属护罩的螺栓固定方式，完全免工具安装，用户只需要清洁五通位置的表面，粘贴双面胶后穿入扎带拉紧即可完成安装，拆卸也十分方便，不会在车架上留下永久的安装痕迹。曲面造型经过多次迭代优化，边缘做了流线型过渡，骑行时不会产生额外的风阻，扇面的弧度顺着骑行时的气流方向设计，不会形成乱流影响骑行稳定性。
