迷你相扑机器人黄铜材质基座结构

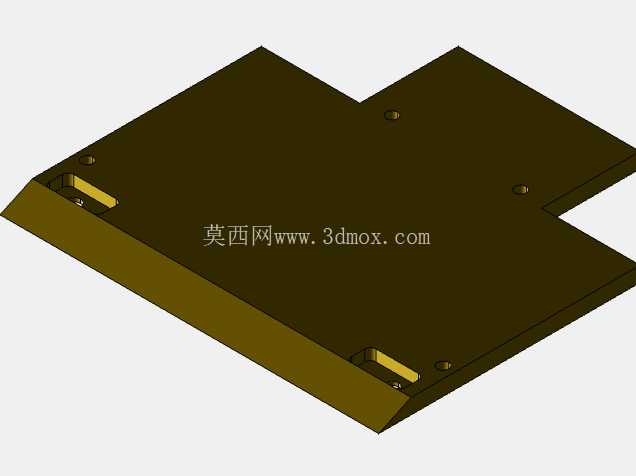

　　这款黄铜基座是面向迷你相扑机器人赛事开发的核心承载结构件，整体采用H62黄铜板材经铣削加工成型，材料密度达到8.5g/cm³，单件自重257克，能够在不额外增加配重块的前提下，为整机提供足够的下压力，避免竞赛过程中被对手推出场地边界。从结构布局来看，基座整体采用缺角式矩形轮廓，前端做了30度斜切收边处理，斜切角度经过多轮赛事验证，能够在与对手机器人发生接触时，顺利滑入对方机身下方，利用自身重量优势将对手撬起，破坏对方轮组的抓地摩擦力。基座上的安装孔位全部采用沉头设计，所有固定螺丝安装后表面不突出基座平面，避免竞赛过程中螺丝与对方结构发生勾挂，影响对抗动作的流畅性。

　　两侧预留的长条形开槽是轮组的安装调节位，槽长预留了8mm的前后调节余量，装配时可以根据选用的电机尺寸、轮径大小，灵活调整轮组的前后安装位置，匹配不同的重心布局需求，当轮组位置靠后时，整机前端下压力更大，撬举对手的能力更强；轮组位置居中时，整机的转向灵活性更好，适合采用游走战术的竞赛方案。基座上的四个小型螺纹孔是上层控制板的固定位，孔位间距兼容主流arduino控制板的安装尺寸，不需要额外制作转接板就可以直接固定主控板、驱动板与传感器模块，减少上层结构的装配复杂度。考虑到迷你相扑机器人的对抗场景，基座的底面做了平面度精铣处理，平面度公差控制在0.05mm以内，能够保证整机放置在竞赛场地上时，四个轮组的接地压力均匀，不会出现单轮悬空导致的抓地力不足问题。基座的缺角位置专门预留了传感器安装空间，可以直接嵌入红外对射传感器或者边缘检测传感器，不需要额外在基座上打孔加工，传感器的检测面刚好与基座前端斜面对齐，能够精准检测场地边界的白色边线，及时触发后退或者转向动作，避免自身冲出竞赛场地。

　　从设计思路上，这款基座没有采用常见的铝合金或者亚克力材质，而是选用黄铜作为基材，核心原因是黄铜的自重更大，同等体积下重量是铝合金的3倍以上，在迷你相扑机器人严格限制整机重量的赛事规则下，黄铜材质可以在有限的体积内最大化基座重量，把更多的重量配额留给下层结构，降低上层配重块的占用空间，让整机的重心更低，对抗时的稳定性更好。同时黄铜的材质硬度适中，加工过程中不容易产生变形，铣削加工后的表面光洁度高，不需要额外做表面氧化或者喷涂处理，加工完成后就可以直接装配使用，能够缩短机器人的制作周期。基座的边缘全部做了R0.5的圆角处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员的手部，也不会在对抗过程中刮伤竞赛场地的表面。安装边界方面，基座整体最大长度为100mm，最大宽度为100mm，完全符合迷你相扑机器人赛事对机身尺寸的限制要求，基座整体厚度为5mm，加上上层控制板、轮组与电池后的总高度可以控制在40mm以内，低矮的机身轮廓能够降低对抗时的被撞击点，减少被对手撬起的概率。轮组安装槽的宽度为4mm，适配市面上常见的N20减速电机的安装支架尺寸，电机固定后，轮组的最低点比基座底面低1mm，保证轮组能够完全接触场地表面，同时基座底面不会与场地发生摩擦，减少行走过程中的阻力。上层控制板的固定孔位采用M2螺纹规格，固定深度为3mm，不会穿透基座的底面，保证基座底面的平整度。

　　前端斜面上预留的两个小孔是前铲的固定位，可以根据竞赛需求加装0.5mm厚的不锈钢前铲，进一步提升撬举对手的能力，前铲安装后与基座斜面完全贴合，不会出现突出的台阶。在实际赛事应用中，这款基座能够适配绝大多数迷你相扑机器人的电控方案，不管是采用直流减速电机驱动的入门级方案，还是采用步进电机加闭环控制的进阶方案，都可以通过调整轮组安装槽的固定位置完成适配，不需要对基座本身做二次加工。基座的黄铜材质本身具备一定的自润滑特性，轮轴位置如果直接与基座接触，也不会出现快速磨损的问题，能够适应多轮次竞赛的高强度使用需求，不会因为少量的碰撞就出现结构变形或者安装孔位滑丝的问题。
