格斗竞技用1磅垂指式战斗机器人武器模组

在小型格斗机器人竞技赛事领域，武器系统的结构可靠性、击打效能与安装适配性，一直是决定对战胜负的核心要素之一，这款1磅级垂指式指尖武器模组，正是针对羽量级格斗机器人的近身缠斗需求开发的功能组件。从实际赛事应用场景来看，该模组主要适配1磅级（约454g）的格斗机器人平台，这类平台多活跃于桌面级、小型场地的机器人对抗赛事中，对战过程中双方机器人距离极近，传统旋转类武器容易出现空转、卡滞的问题，而垂指式结构能够在近距离接触时，通过垂直方向的往复冲击动作，对对手的装甲接缝、轮组、外露线路等薄弱位置施加精准的点式打击，避免大范围挥扫带来的能量损耗。

从功能特性层面拆解，该武器模组采用集成化的布局设计，将动力传动结构、击打执行端、安装基座整合为独立单元，不需要使用者额外拆分设计传动链路。模组两侧设置的带孔安装耳，是专门针对1磅级机器人常见的2mm-3mm厚度碳纤维装甲板设计的，安装孔位间距匹配行业内通用的1磅级机器人底盘安装标准，使用者只需要在底盘对应位置开出匹配的过孔，使用M2规格的内六角螺丝即可完成固定，不需要额外制作转接支架，能够有效降低整机的装配复杂度，同时减少额外连接件带来的重量冗余。

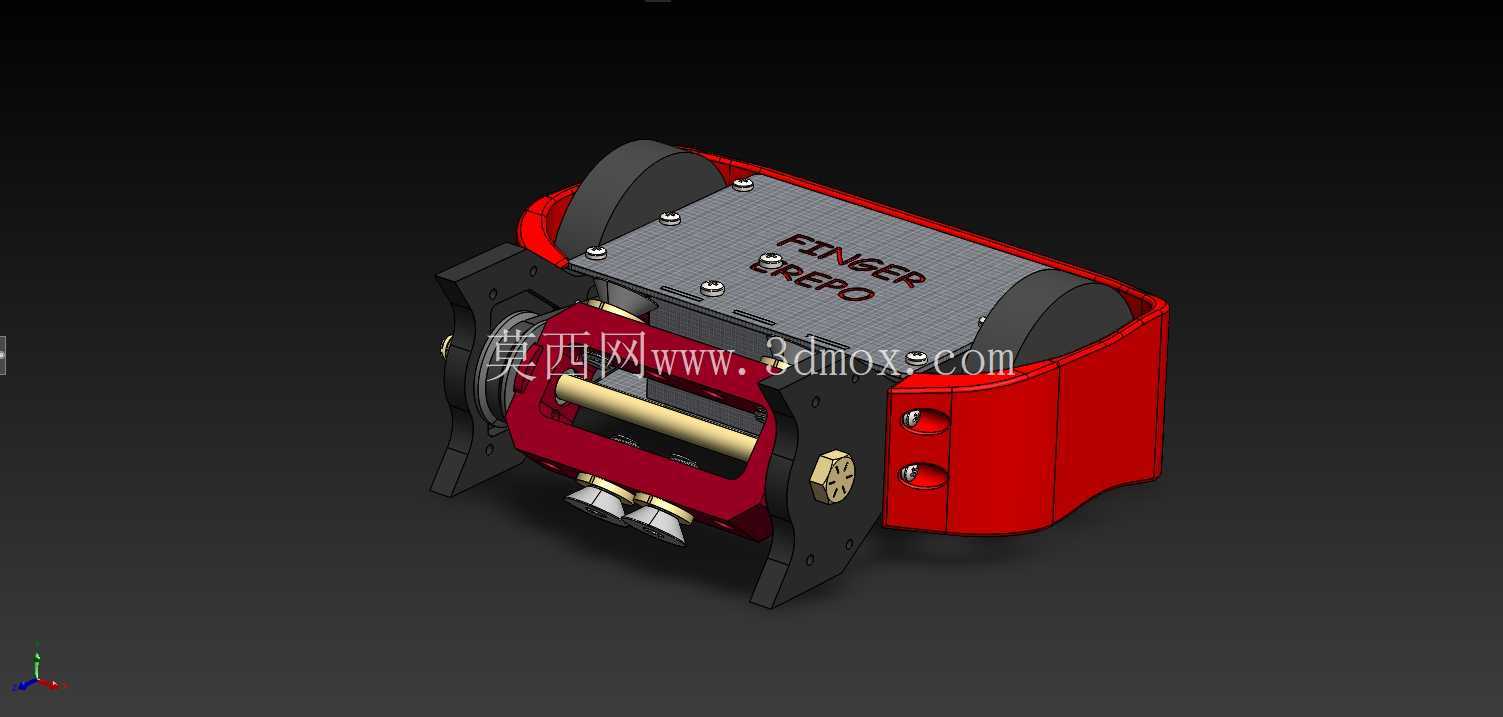

设计思路上，这款模组优先考虑了格斗场景下的抗冲击性能，主体承载结构采用框架式拼接设计，红色的侧护板与中部的金属承力板形成封闭的防护腔体，将内部的传动滚筒、驱动连接件完全包裹在内，避免对战过程中对手的武器直接击打内部传动部件造成结构失效。中部承力板表面蚀刻的标识区域做了下沉处理，不会因为表面凸起在对战中被剐蹭脱落，同时平整的板面也能够减少对战中被对手武器勾挂的概率。击打端采用双指式垂头结构，两个金属击打头对称布置在传动滚筒下方，当动力输入后，滚筒带动击打头做垂直方向的快速往复运动，接触对手机体时，接触面积控制在2mm宽度的窄边，能够将动力输出集中在极小的接触面上，提升单位面积的击打压强，更容易破坏对手的表层装甲。

关于外形尺寸与安装边界，该模组整体外轮廓控制在长72mm、宽48mm、高36mm的区间内，整体重量控制在120g以内，预留出足够的重量配额给机器人的底盘、行走系统与动力源，不会因为武器模组过重导致整机重量超标。安装时需要注意，模组下方的击打头伸出端距离安装基准面的最大下探距离为8mm，设计底盘时需要在对应位置预留足够的避让空间，避免击打头往复运动时剐蹭自身底盘结构；模组后侧的两个动力输入接口间距为12mm，适配常规的3mm直径输出轴的微型驱动电机，电机安装位与模组主体的间隙预留了2mm，方便使用者调整电机啮合间隙，减少传动过程中的噪音与磨损。

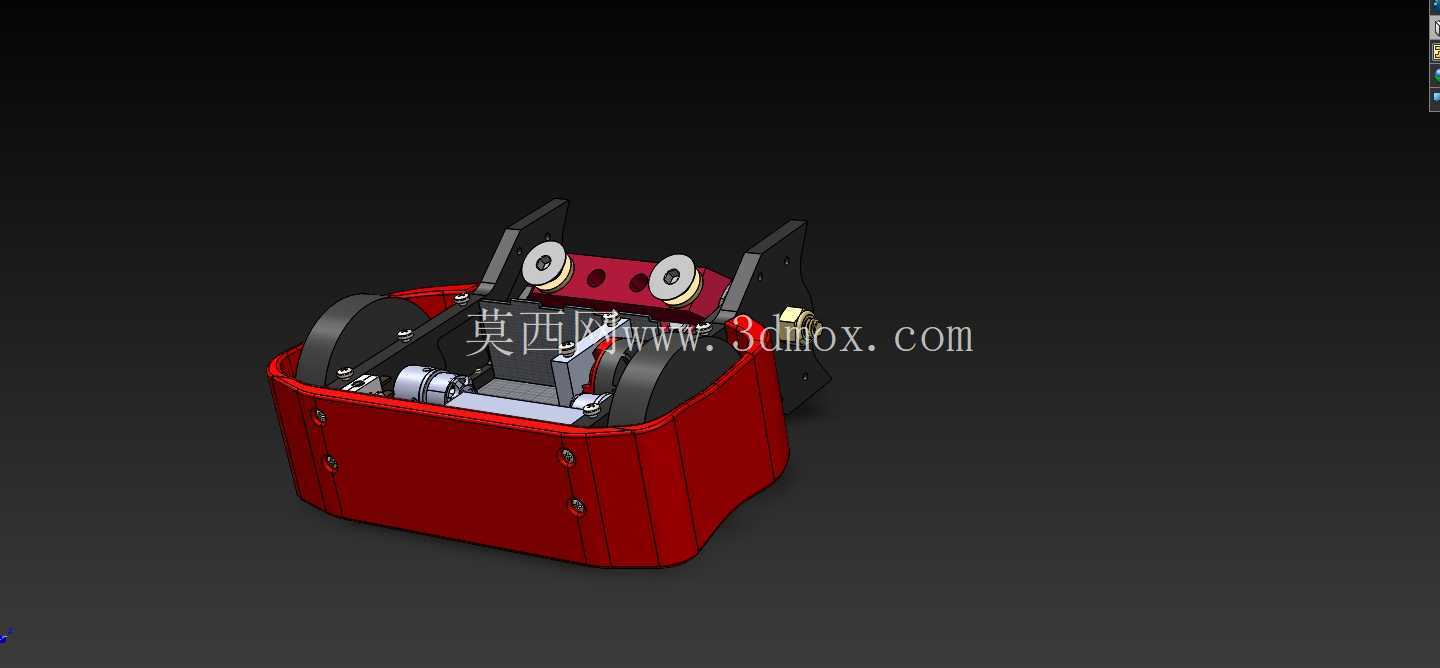

从结构细节来看，模组两侧的黑色支撑件采用了带加强筋的L型结构，在不增加整体壁厚的前提下提升了侧向抗冲击能力，即使受到对手侧向的水平冲击，也不容易出现支撑臂断裂的问题。传动滚筒两端采用黄铜衬套作为转动支撑，相比滚珠轴承，黄铜衬套在受到冲击载荷时不容易出现滚珠碎裂、保持架脱落的问题，更适合格斗机器人这种高冲击、短时长的工作场景，同时衬套与安装孔之间采用过盈配合，不需要额外的卡簧固定，减少了装配零件数量，也降低了小零件在对战中脱落失效的风险。

实际装配调试过程中，需要注意击打头的初始位置调整，要保证两个击打头的最低点处于同一水平面上，避免往复运动时出现单侧受力过大的问题，长时间单侧受力会导致传动滚筒出现弯曲变形，进而出现卡滞、传动效率下降的问题。另外，模组侧护板上的两个固定螺丝需要采用防松胶进行预涂处理，避免高频振动下螺丝松动，导致护板移位干涉内部传动结构。
