西蒙德冰锥螺纹防护套结构设计

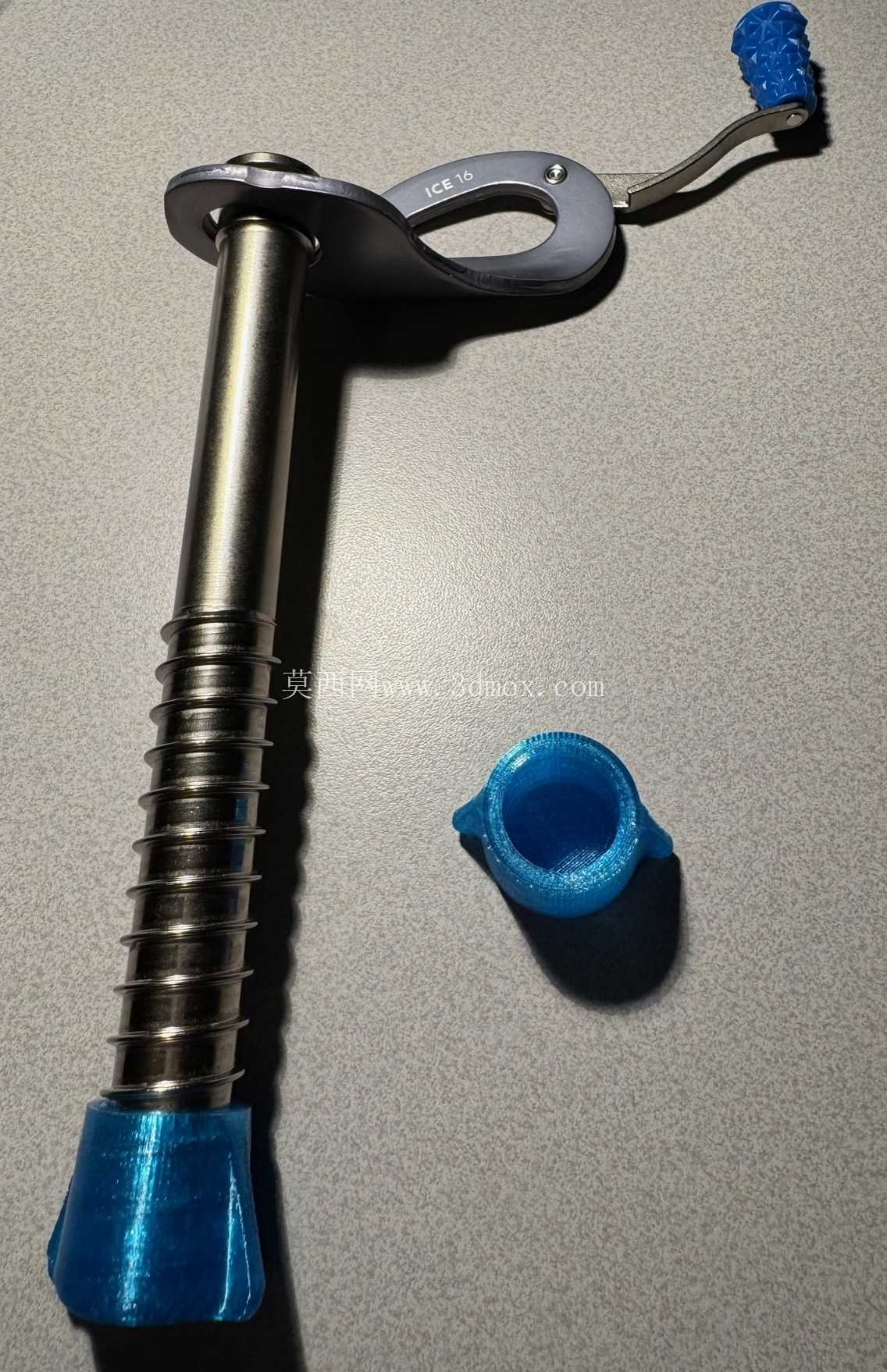

在登山攀岩装备的配套防护件设计领域，冰锥螺纹端的防护结构一直是容易被忽略但直接影响装备使用寿命与使用安全的细节部件。这款西蒙德冰锥螺纹帽保护套，核心作用是在冰锥非使用状态下，完全包覆外露的螺纹段与锥尖衔接部位，避免运输、收纳过程中螺纹磕碰变形、锥尖剐蹭其他装备，同时也能防止户外携带时泥沙、冰屑嵌入螺纹牙型间隙，导致后续旋入冰面时出现卡滞、滑牙问题。

从功能特性来看，该保护套选用TPU材质成型，这种材料兼具橡胶的弹性与工程塑料的耐磨抗撕裂性能，在低温户外环境下依然能保持足够的韧性，不会像普通硬塑料那样在零下环境中出现脆裂问题。设计阶段特意做了无支撑3D打印的结构优化，整个零件的壁厚均匀控制在1.8mm-2.2mm区间，所有外凸的加强筋拔模角度统一设置为3度，内壁与冰锥螺纹配合的部位做了0.3mm的间隙预留，既保证套入后有足够的抱紧力不会轻易脱落，又不会因为过盈量太大导致低温下拆装困难。

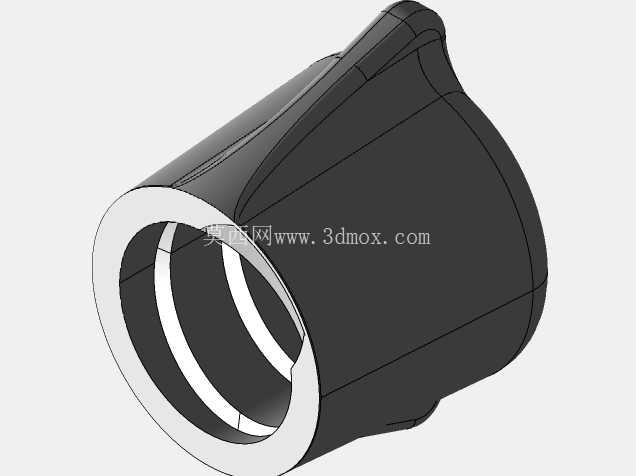

外形设计上，保护套整体采用锥台过渡结构，开口端做了1.5mm的圆弧翻边，一方面是提升开口处的结构强度，避免反复拆装出现裂口，另一方面翻边的圆弧面也能在佩戴手套操作时提供更好的导向，不需要精准对准就能顺利套入冰锥端部。侧面设置的两道纵向加强筋，顺着锥台的母线方向延伸，既可以提升整个保护套的径向抗挤压能力，避免背包内重物挤压导致护套变形卡紧在冰锥上，同时筋条突出的表面也能在戴厚手套操作时提供额外的摩擦力，即使手上沾有冰雪也能轻松拔下护套。

安装边界方面，这款护套的适配对象是西蒙德系列标准冰锥，内部容纳腔的深度刚好覆盖冰锥外露的完整螺纹段，套入到位后端部会抵在冰锥的六角拧动台肩位置，形成轴向定位，不会出现护套过度套入遮挡冰锥标识、或者套入深度不足导致螺纹外露的问题。内壁靠近开口的位置做了一圈0.2mm高的环形凸棱，当护套完全套入冰锥后，凸棱会卡入冰锥螺纹末端的退刀槽位置，形成轻微的卡扣定位，即使在背包内颠簸晃动，护套也不会意外脱落导致螺纹失去防护。

从实际户外使用场景的适配性来看，这款保护套的外表面没有尖锐棱角，所有边角都做了R0.5以上的圆角处理，不会剐蹭登山包的面料或者其他软质装备。TPU材质本身的耐化学性也能适配户外常见的防晒霜、驱虫喷雾、冰雪融水等接触场景，不会出现材质老化变粘的问题。在3D打印成型阶段，无支撑的设计意味着打印完成后不需要额外的支撑拆除工序，内壁的配合面不会留下支撑拆除的毛刺，直接就能投入使用，大幅降低了小批量定制生产的后处理成本。

结构设计过程中，还特意考虑了不同使用习惯的适配问题，护套的整体外径控制在比冰锥六角拧动段大2mm的尺寸，既不会因为外径太大占用过多背包收纳空间，也不会因为和六角段尺寸一致导致戴手套时难以分辨握持位置。纵向加强筋的高度设置为1mm，突出高度不会导致多个冰锥收纳时互相卡滞，同时又能提供足够的防滑触感。端部的封闭面做了0.5mm的内凹设计，当护套受到轴向冲击时，内凹结构可以提供一定的缓冲变形空间，避免冲击力直接传递到冰锥锥尖部位，导致锥尖钝化或者变形。

对于登山装备的维护来说，螺纹部位的完好程度直接决定了冰锥旋入冰面的顺畅度与固定后的连接强度，一旦螺纹出现磕碰变形，在冰面设置保护点时就可能出现旋入困难、固定力不足的安全隐患，这款保护套通过精准的尺寸配合与材料选型，在不增加过多重量的前提下，为冰锥最脆弱的螺纹段提供了可靠的防护，同时兼顾了低温环境下的操作便利性与3D打印制造的工艺可行性，是户外攀岩登山装备配套防护件中兼顾实用性与工艺性的典型结构设计。
