HexProfiCNC迷你电源砖结构设计

　　在小型无人飞行平台、紧凑型自动驾驶控制单元的硬件集成场景里，供电模块的结构合理性直接决定整套系统的运行稳定性与空间利用率，这款迷你电源砖的结构设计，正是针对紧凑安装空间下的供电接驳需求完成的三维结构落地。从实际装机的适配场景来看，这类电源模块主要承担飞控系统、外接传感单元的电能中转与分路输出功能，需要在有限的机身内部空间里，完成输入电源的接驳、多回路输出的走线规整，同时还要兼顾安装时的定位便利性、使用过程中的结构防护性。

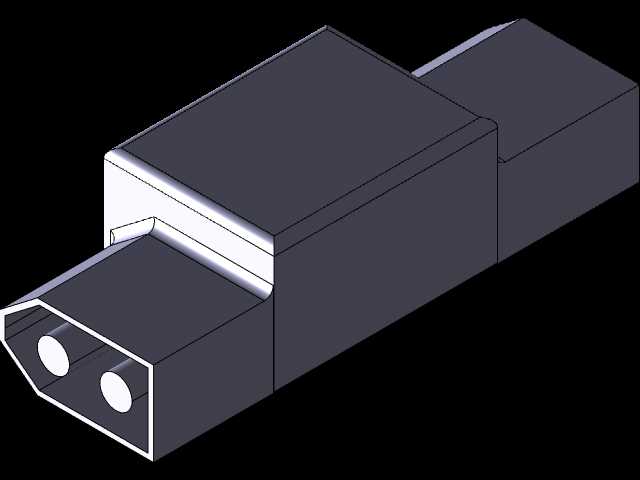

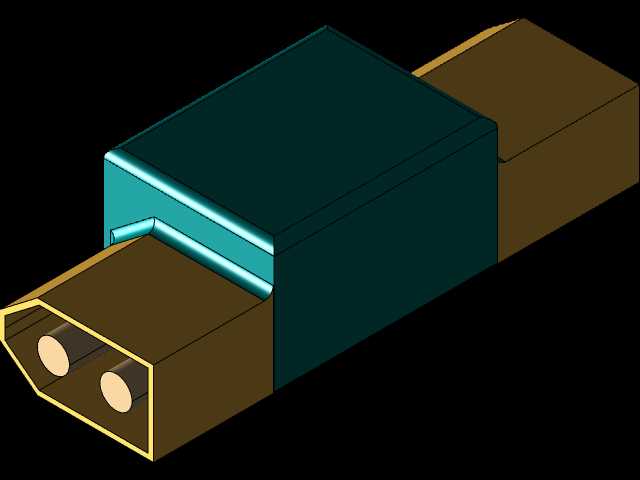

　　设计过程中首先考虑的是安装边界的适配性，整体采用规整的立方块主体搭配侧向出线的接驳结构，主体外壳做了等壁厚的包覆设计，既能够给内部的电路承载结构提供足够的防护强度，避免装机过程中挤压、磕碰造成内部元件损伤，又能通过规整的直角外形，适配无人机机身内部的堆叠安装需求——在紧凑的设备舱内，规整的立方结构可以和飞控板、GPS模块等其他单元紧密贴合排布，不会因为异形轮廓浪费宝贵的安装空间。出线端采用了切角式的导向结构，配合双针式的接驳端子，能够在插接线缆时提供明确的插入导向，避免插针偏斜造成的接触不良，同时切角结构也能在有限的出线空间里给线缆留出足够的弯折半径，防止线缆根部因为长期弯折出现线芯断裂的问题。

　　从功能特性的角度来看，模块的主体外壳做了分块式的结构设计，分为主体包覆段、端子定位段两个主要部分，两段结构通过止口结构配合定位，装配时可以快速完成对位，不需要额外的复杂工装就能完成壳体的扣合，既方便生产阶段的装配作业，也给后期的维护检修留出了操作空间。端子定位段的内部做了插针的固定槽结构，能够将导电插针牢牢固定在预设位置，插针的伸出长度经过精准核算，既能够保证和对接插座的有效接触深度，又不会因为伸出过长在插拔过程中出现受力变形的问题。外壳的表面没有多余的凸起结构，整体外轮廓保持统一的尺寸边界，在做整机布局设计时，可以直接按照外轮廓尺寸预留安装位，不需要额外避让突出的结构件，大幅降低整机结构布局的设计难度。

　　在实际的设备选型适配中，这类迷你电源砖主要适配小型多旋翼无人机、紧凑型车载自动驾驶单元这类对设备重量、安装空间有严格限制的场景，结构设计时充分考虑了不同安装姿态下的固定需求，外壳的平整表面可以通过双面胶粘接、扎带捆绑、螺丝固定等多种方式完成和安装基体的连接，不需要在壳体上预设专门的固定耳，进一步压缩了模块的整体外形尺寸。出线端的双路输出结构，可以同时给主控单元和外接外设提供独立的供电回路，减少分线模块的使用，进一步简化整机的走线布局，降低线路故障的概率。

　　从三维建模的细节处理来看，模型完整还原了壳体的壁厚、止口配合间隙、插针的定位尺寸、切角导向结构的角度参数，所有配合面都做了合理的公差预留，能够直接用于结构验证、3D打印样件制作或者开模生产的参考。建模过程中对壳体的棱角处做了微小的倒角处理，既避免锐边在装配过程中划伤操作人员或者线缆外皮，也不会因为倒角过大影响整体的外形尺寸精度。端子部分的模型还原了插针的直径、间距参数，能够直接和配套的插座模型做装配干涉检查，提前发现结构设计中可能存在的配合问题，减少实际打样过程中的迭代次数。

　　在不同的应用场景下，这类电源模块的安装位置会根据整机的布局做调整，规整的立方外形让它既可以水平安装在设备舱的底板上，也可以竖直贴合在设备舱的侧壁上，甚至可以夹在两个电路板之间的空隙里，充分利用零散的安装空间。外壳的分模线设置在两个壳体段的配合止口处，位置隐蔽且不会影响壳体的外观完整性，生产时可以采用上下分模的方式直接注塑成型，不需要复杂的抽芯结构，能够有效降低生产制造成本。针对使用过程中可能出现的震动工况，壳体的内壁做了均匀的加强筋设计，既提升了壳体的整体结构强度，避免在强震动环境下出现壳体开裂的问题，又不会过多增加壳体的重量，符合轻量化设备的设计需求。
