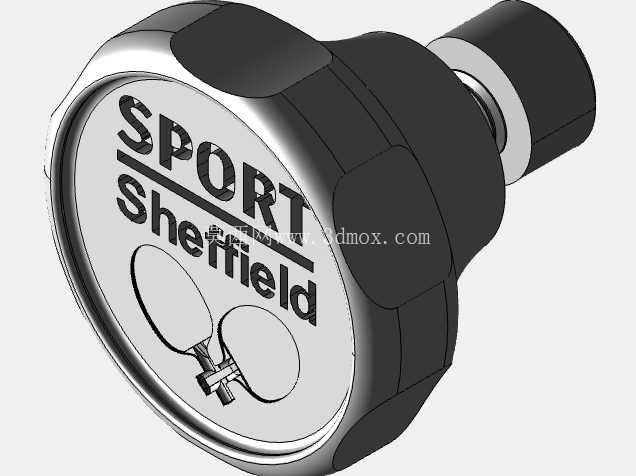

乒乓球蝴蝶网柱替换锁紧旋钮结构设计

　　从功能特性来看，这款旋钮核心承担两个作用：一是通过旋拧动作带动内部压紧结构，实现网柱在乒乓球台台边的夹紧固定，保证球网张紧后不会出现偏移、松脱；二是作为手动操作部件，不需要借助额外工具，徒手就能完成锁紧和松脱操作，满足日常快速装拆球网的使用需求。设计过程中首先锁定的是安装边界的匹配度，原有网柱的连接螺杆直径、螺纹规格、旋钮与网柱端面的贴合间隙都做了1:1的适配校核，确保替换件安装后不会出现干涉、旋拧卡滞的问题，安装到位后压紧面与网柱壳体完全贴合，锁紧时的压紧力可以均匀传递到夹块上，不会因为局部应力集中导致塑料壳体开裂。在乒乓球台配套器材的日常运维场景中，网柱锁紧旋钮属于高频受力的易损耗件，常规使用过程中反复的旋拧锁紧、外力磕碰，加上长期接触场馆内的潮气、日常清洁残留的水渍，很容易出现旋钮开裂、螺纹滑牙、握持部位磨损失效的问题，一旦旋钮损坏，整套网柱往往因为缺少适配替换件无法正常固定球网，直接影响乒乓球台的正常使用。这款替换旋钮的设计，完全针对蝴蝶款球网网柱的安装接口做适配，不需要对原有网柱结构做任何二次加工，就能直接替换损坏的原装旋钮，解决运维过程中配件难寻、整组更换成本过高的实际问题。

　　外形设计上，握持区域做了多段内凹的防滑弧面，没有采用光滑的圆柱面结构，即使手心出汗或者沾有少量灰尘，旋拧时也能提供足够的摩擦力，不需要施加过大的握力就能达到足够的锁紧力矩，避免长期使用时握持面磨光打滑。旋钮的外露端面做了平整的标识区域，既可以印制相关标识，也能在多台球网集中存放时快速识别配件适配型号，避免不同规格旋钮混放导致的错装。旋钮主体采用工程塑料材质设计，握持部位的壁厚做了均匀化处理，壁厚差控制在1.5mm以内，避免注塑成型过程中出现缩痕、内应力集中的问题，同时在螺纹嵌件的安装位置做了加强筋结构，将旋拧时的扭矩均匀分散到整个旋钮主体上，不会因为扭矩过大导致螺纹部位开裂。

　　尺寸设计上，旋钮的外径控制在45mm，既保证了足够的握持力臂，用较小的握力就能产生足够的锁紧力矩，又不会因为外径过大突出网柱主体过多，减少搬运、存放过程中旋钮被外力磕碰导致断裂的风险。旋钮的轴向总长度根据原有网柱的安装空间做了限定，安装到位后尾部不会突出网柱的安装槽，不会出现旋钮与球台侧边干涉、无法完全夹紧的问题。从实际使用场景来看，这款替换旋钮不仅适用于场馆内固定乒乓球台的日常维护，也适配便携式乒乓球网的外出携带使用场景，结构上没有多余的突出卡扣或者薄壁结构，放在运动包内携带时不会因为挤压出现断裂损坏。

　　设计过程中还特意做了圆角过渡处理，所有握持边缘都做了R2以上的圆角，没有尖锐的棱角，旋拧操作时不会划伤手掌，即使是没有器材维护经验的普通使用者，也能快速完成替换安装，不需要专业的维修技能。在受力结构的校核上，针对旋拧过程中最容易失效的扭矩传递部位，做了周向的六条加强筋连接握持外壁和内部的螺纹嵌件座，当施加最大锁紧力矩时，加强筋可以将受力均匀分散到整个旋钮壳体，避免局部应力超过材料强度极限导致的开裂。同时旋钮与网柱贴合的端面做了0.5mm的微凸设计，安装锁紧时端面的外圈先接触网柱壳体，保证压紧力的作用点在外侧，夹紧时的稳定性更好，不会出现锁紧后网柱晃动的问题。不同于原装旋钮可能采用的回收塑料材质，这款替换件的结构设计预留了足够的强度余量，即使在低温环境下使用，也不会因为材料变脆出现旋拧断裂的问题，适配不同地区、不同季节的场馆使用环境。
