Struers Tegramin25兼容电木样品承载架

在金相试样制备的抛光工序环节，样品架是连接制样设备与待加工试样的核心承载部件，直接决定了多试样并行加工时的装夹稳定性与加工一致性。这款适配Struers Tegramin 25设备的样品架，核心设计目标是匹配原有8x35mm规格电木样品架的安装接口，无需对现有抛光设备的主轴连接结构做任何改造，即可直接替换原有配件投入使用，降低实验室耗材替换的适配成本。

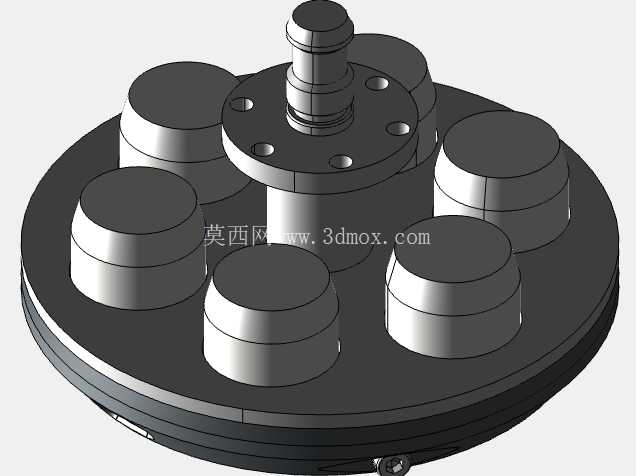

从结构布局来看，该样品架采用圆盘式基体设计，中心设置带法兰定位结构的主轴连接端，法兰端面上均匀分布6个沉头安装孔，与设备主轴端的连接螺孔位置完全对应，安装时可通过螺栓实现周向完全定位，避免高速抛光运转时出现径向窜动，保证转动过程中整体动平衡符合设备运行要求。基体盘面沿圆周方向均匀排布6个试样安装位，每个安装位的型腔尺寸完全匹配35mm直径的电木镶嵌试样，型腔侧壁设置微小的定位锥度，既可以保证试样装入后不会在抛光压力作用下出现周向转动，也能在制样完成后方便操作人员快速取出试样，不会出现卡滞问题。

实际应用场景中，这类多工位样品架主要面向批量金相试样的抛光制备作业，相比单试样装夹结构，一次装夹即可完成6个同规格试样的粗抛、精抛全流程加工，大幅减少单批次试样的装夹辅助时间，提升实验室制样环节的整体作业效率。设计过程中充分考虑了抛光工况的受力特性，基体整体采用耐研磨、耐抛光腐蚀液的材质制作，盘面厚度经过受力校核，在承受抛光头施加的轴向压力时，不会出现盘面形变，保证每个安装位上的试样与抛光布表面接触压力均匀，避免出现个别试样倒角、抛光面平整度不达标的问题。

安装边界方面，该样品架的中心连接柱高度、法兰盘外径完全匹配Struers Tegramin 25设备的主轴安装空间，装入设备后不会与抛光腔的内壁、加液管路等周边部件产生运动干涉，试样安装位的高度经过精准计算，当试样装入型腔后，试样待抛光端面的伸出量符合设备抛光作业的安全距离要求，既不会因为伸出量过大导致抛光时试样受力弯折，也不会因为伸出量过小导致基体盘面与抛光布发生摩擦损耗。

从功能特性上看，该样品架的每个试样安装位都做了独立的同轴度校验，所有安装位的中心轴线与主轴回转中心的距离偏差控制在极小范围内，保证设备运转时每个试样的抛光轨迹一致性，让同批次加工的试样去除量保持均匀，减少不同试样之间的抛光效果差异，降低后续金相观测环节的试样制备误差。中心连接柱的顶端采用圆弧过渡结构，方便操作人员安装时快速对准主轴定位孔，减少对位安装的操作难度，连接柱与法兰的衔接位置做了圆角强化处理，避免长期承受交变载荷时出现应力集中断裂的问题，提升配件的整体使用寿命。

在实际制样作业中，这类兼容型样品架可以适配不同硬度的金属、陶瓷、复合材料等镶嵌试样，只要试样的镶嵌尺寸符合35mm直径的规格要求，即可稳定装夹完成抛光工序，不需要针对特殊材质试样调整装夹结构。盘面的边缘做了倒圆角处理，避免操作人员取放样品架时被锐边划伤，也减少了抛光过程中抛光液在盘面边缘的挂附残留，方便作业完成后对样品架进行清洁维护，减少腐蚀液残留对基体材质的侵蚀。
