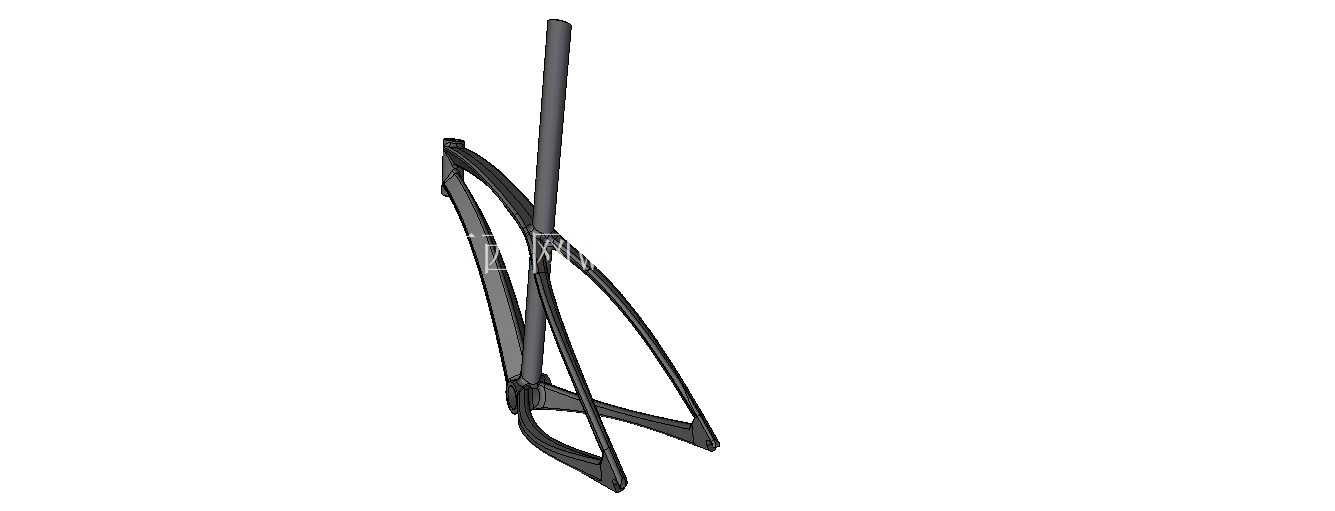

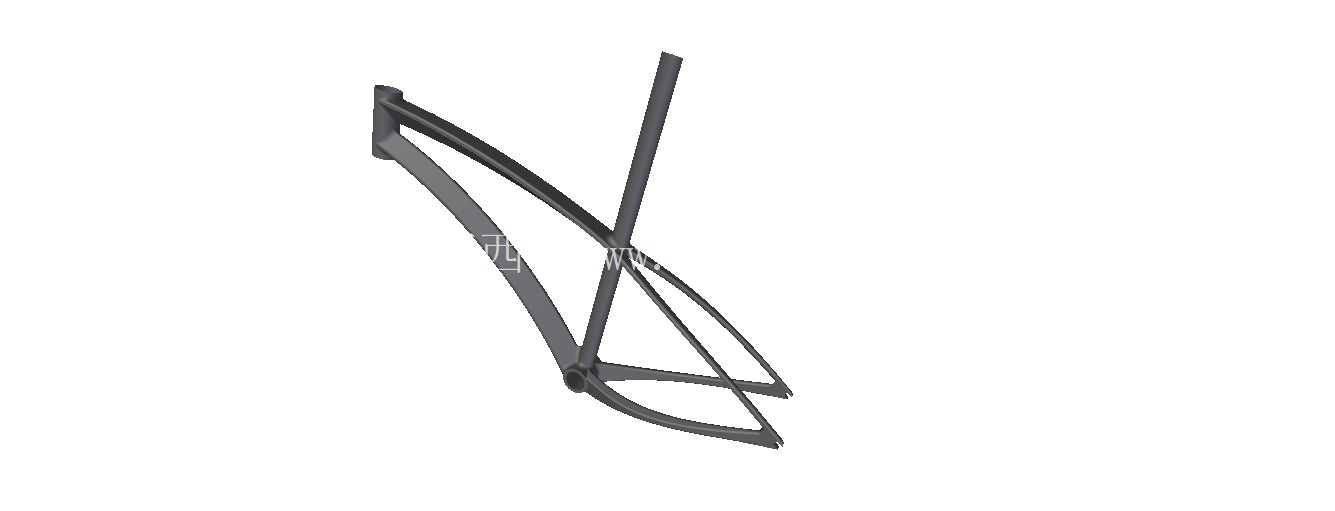

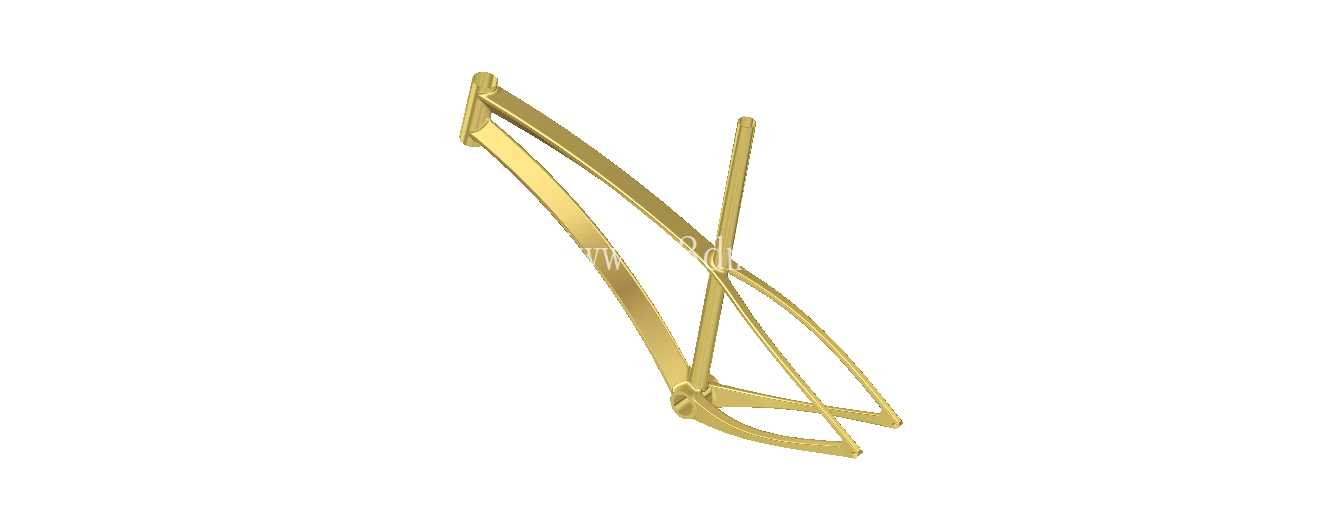

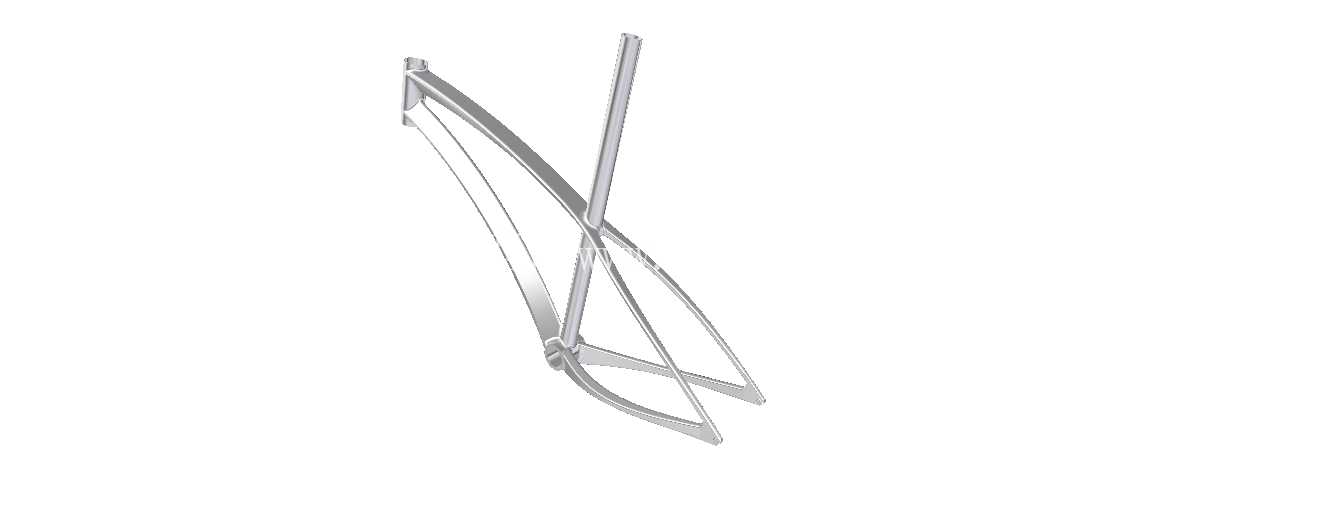

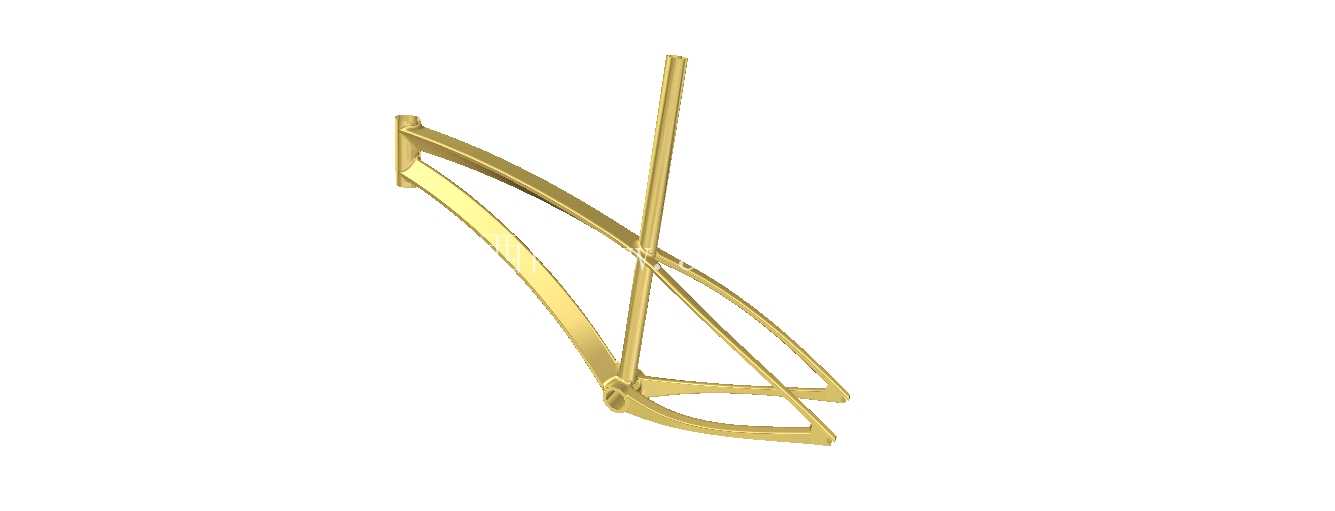

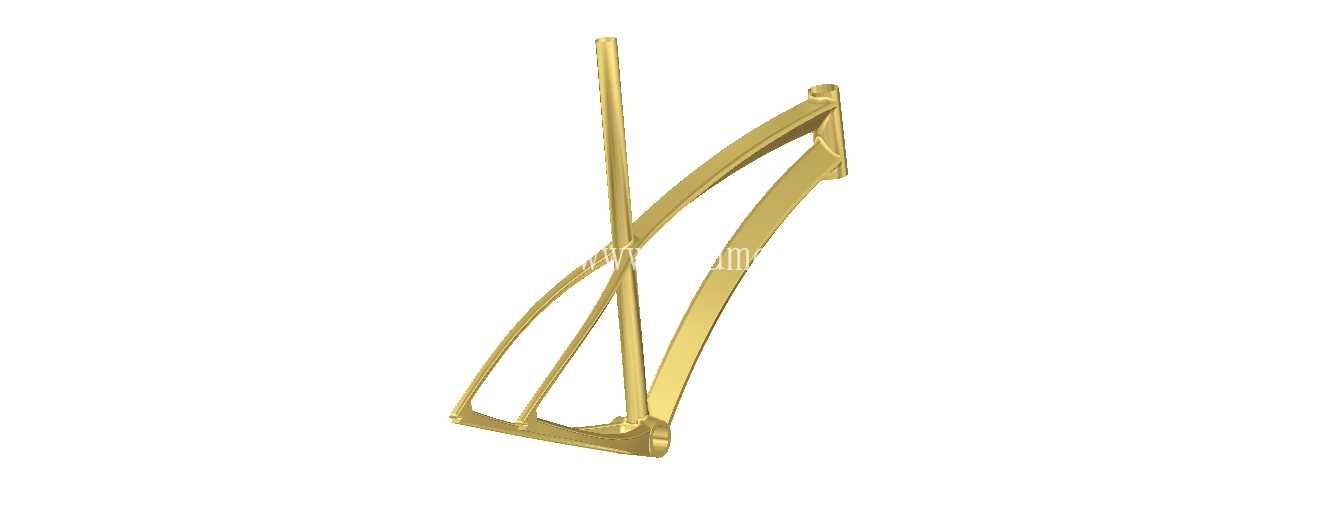

彩虹涂装山地自行车CC款车架结构设计

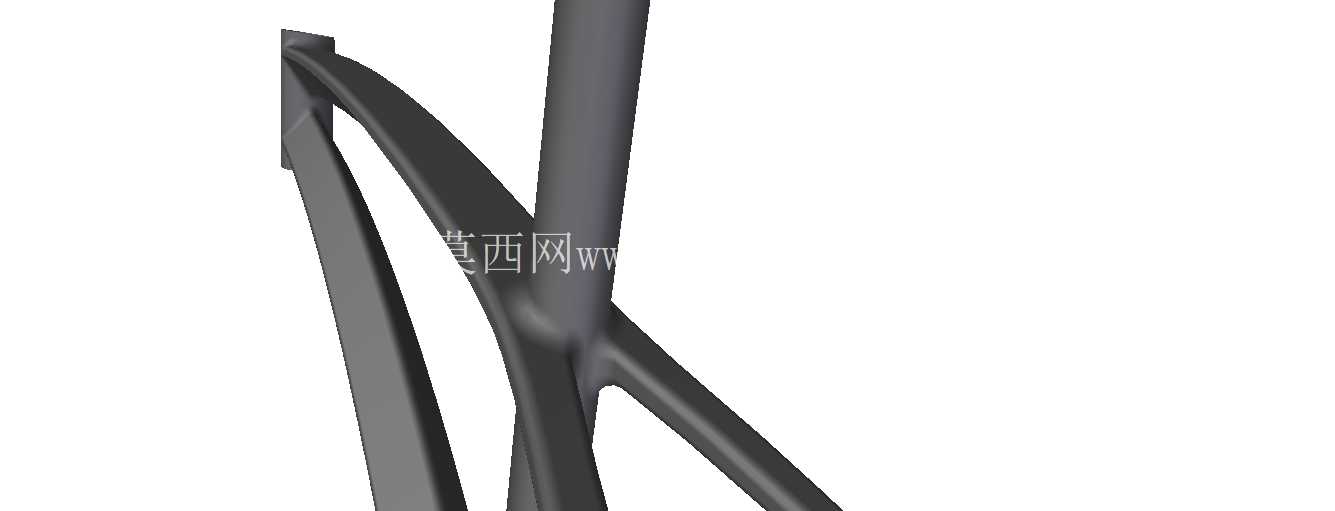

　　山地自行车车架作为整车的核心承载基体，其结构设计直接决定了骑行过程中的力传导效率、颠簸路况下的抗冲击性能以及整车操控的灵活度，这款CC款山地车架的结构建模完全围绕硬尾山地车的越野使用场景展开，适配林道穿越、轻度越野以及日常通勤铺装路面骑行的多元需求。从结构受力逻辑来看，车架的头管角度做了针对性的倾斜优化，在保证转向精准度的同时，能够在下坡冲击时分散前轮传递的径向载荷，避免头管与上管、下管衔接位置出现应力集中；上管采用渐变式的截面设计，靠近头管位置截面高度更大，用来应对刹车、转向时的弯曲力矩，向座管方向过渡时截面逐步收窄，在保证结构强度的前提下尽可能降低冗余重量，兼顾踩踏发力时的刚性反馈与长距离骑行的轻量化需求。下管作为车架承受踩踏拉力与落地冲击的核心构件，采用了偏宽的异型截面造型，从五通位置向上延伸至头管的过程中，截面宽度逐步收窄，既能够提升五通位置的踩踏刚性，减少发力时的结构形变损耗，也能在飞跃落地时缓冲地面传递的纵向冲击力，避免管材出现疲劳开裂。座管与上管、下管的衔接位置做了平滑的圆弧过渡处理，没有生硬的直角转折，能够有效分散座垫传递的骑乘载荷，同时预留了标准口径的座管安装空间，适配不同长度、不同后飘量的座管配件，满足不同身高骑乘者的座高调节需求。

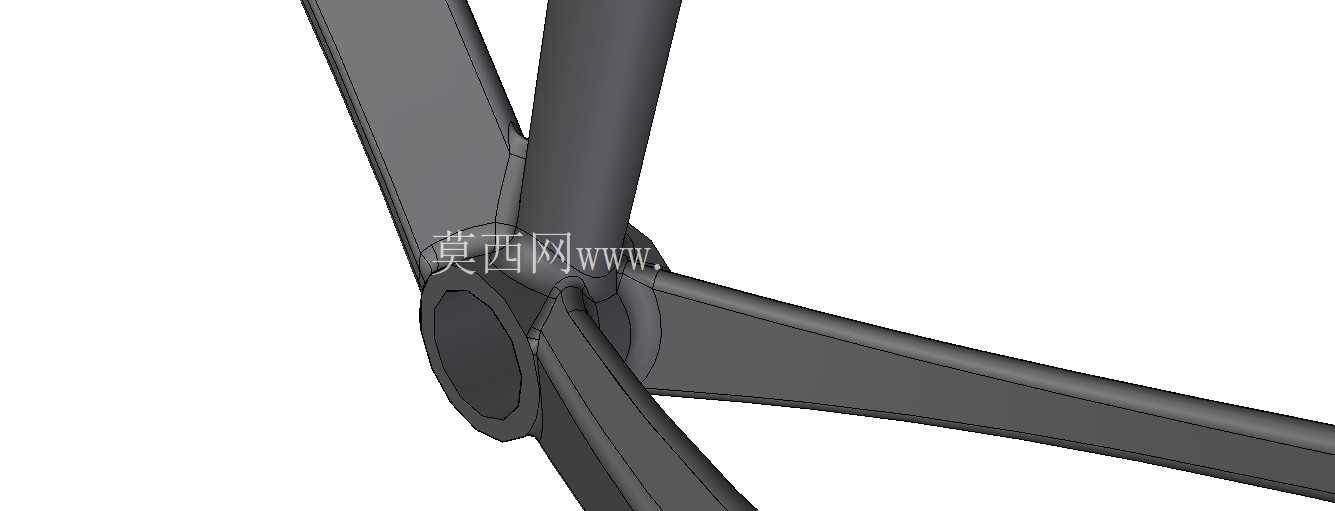

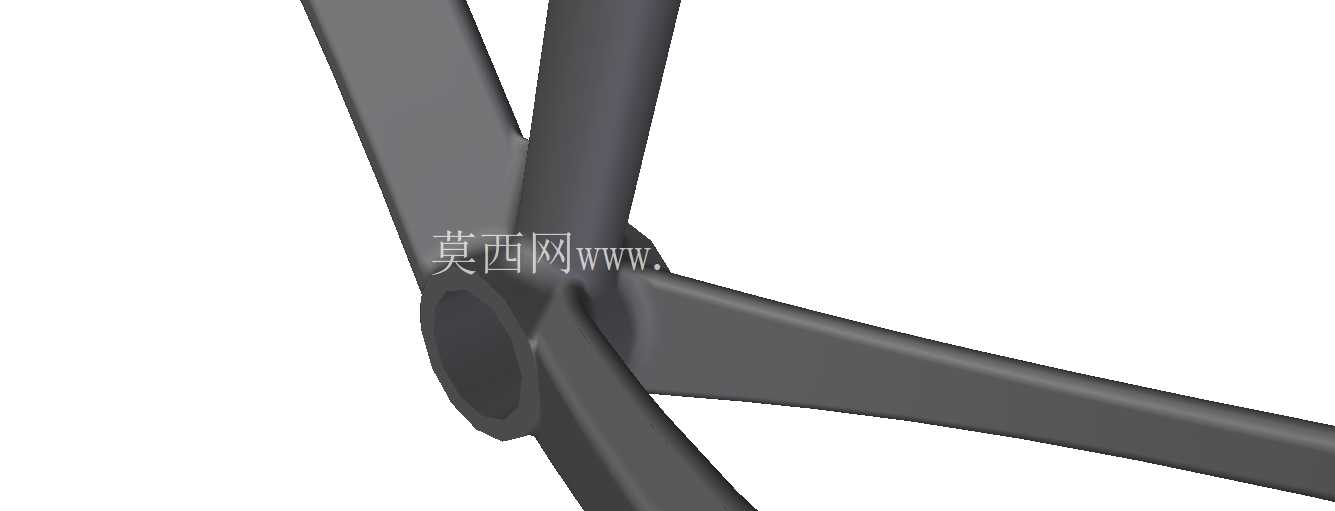

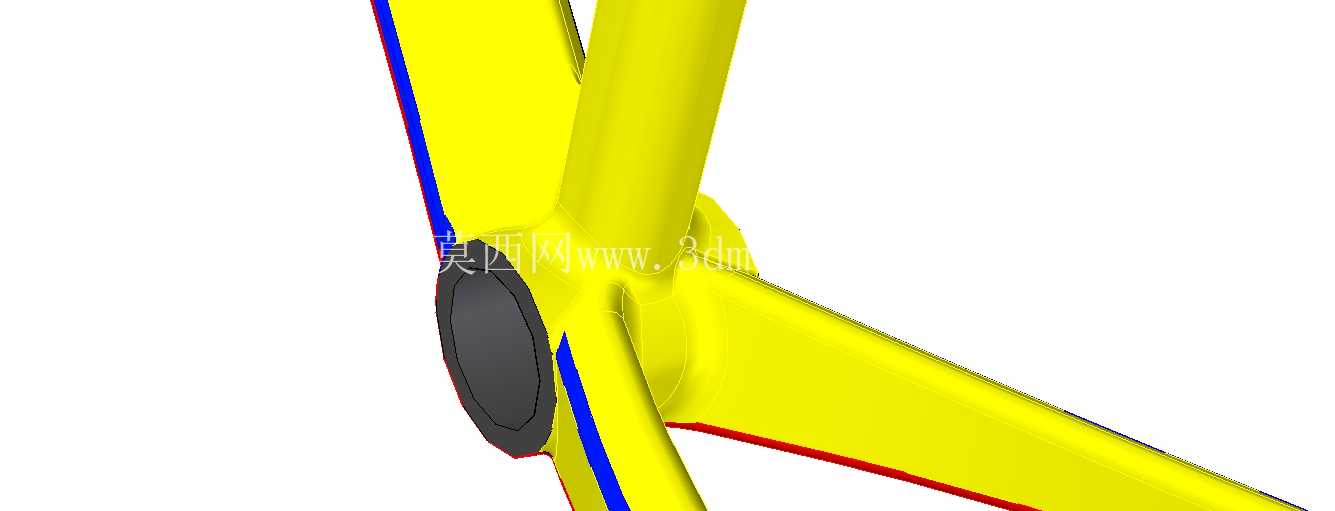

　　后叉部分采用了不对称的结构设计，驱动侧的后下叉做了局部加强处理，用来抵消链条传动时的侧向拉力，非驱动侧的后下叉则适当优化了截面厚度，为后轮组的碟刹安装座、变速传动组件预留了充足的安装间隙，避免骑行过程中出现轮胎蹭架、变速干涉的问题；后上叉的造型做了微弯的形变设计，能够在颠簸路面骑行时过滤一部分后轮传递的高频振动，提升骑乘的舒适度，同时后叉的开档尺寸完全匹配主流山地车轮组的安装标准，碟刹安装座采用国际通用的平装式固定结构，无需额外改装即可适配市售的主流山地车碟刹组件。五通位置采用了压入式中轴的安装接口，同轴度公差控制在合理范围内，能够保证牙盘转动时的顺畅度，减少中轴异响的概率，同时五通位置的结构做了加厚处理，应对大力踩踏时的复杂受力。

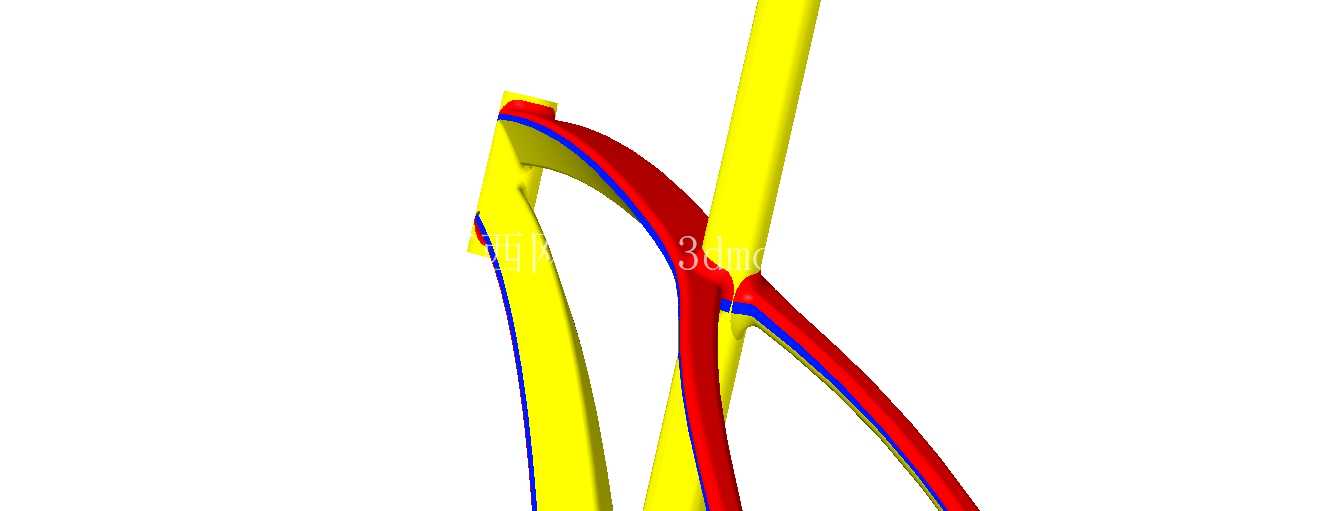

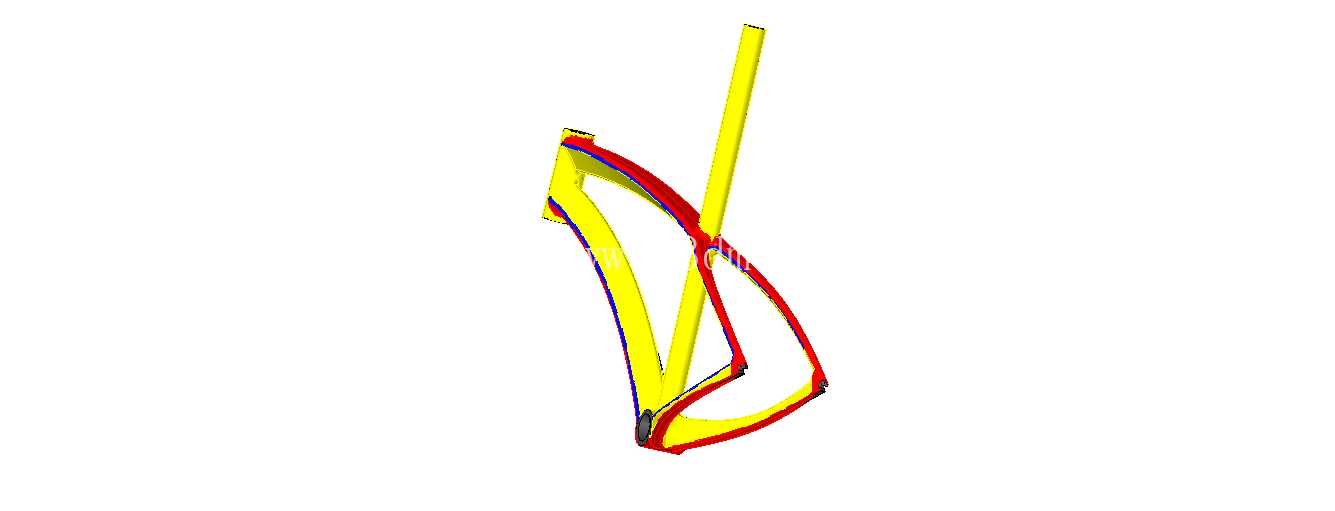

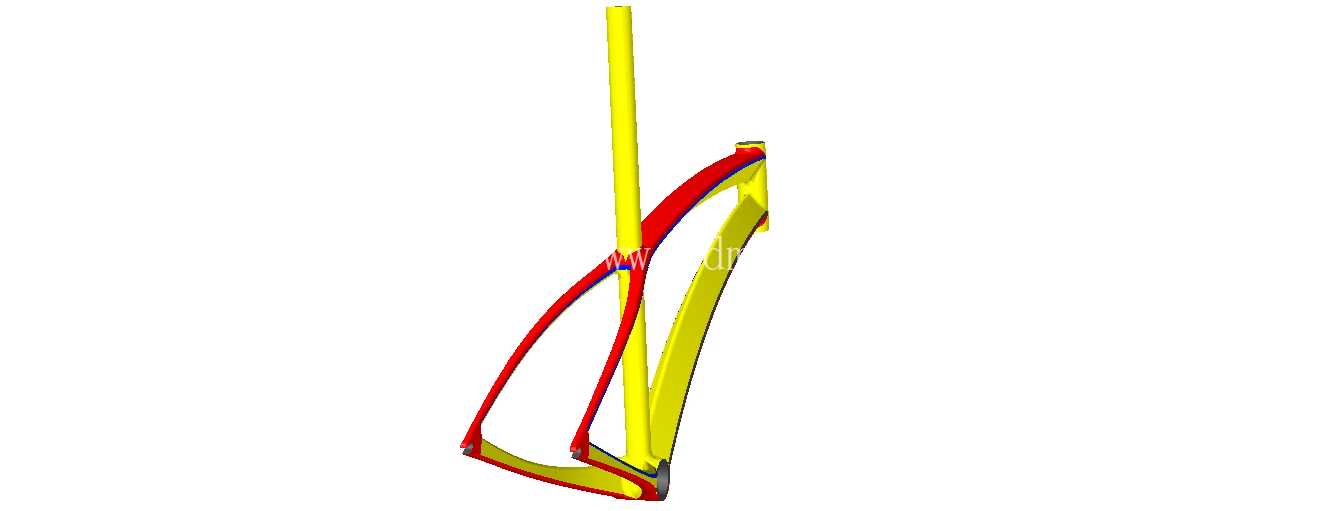

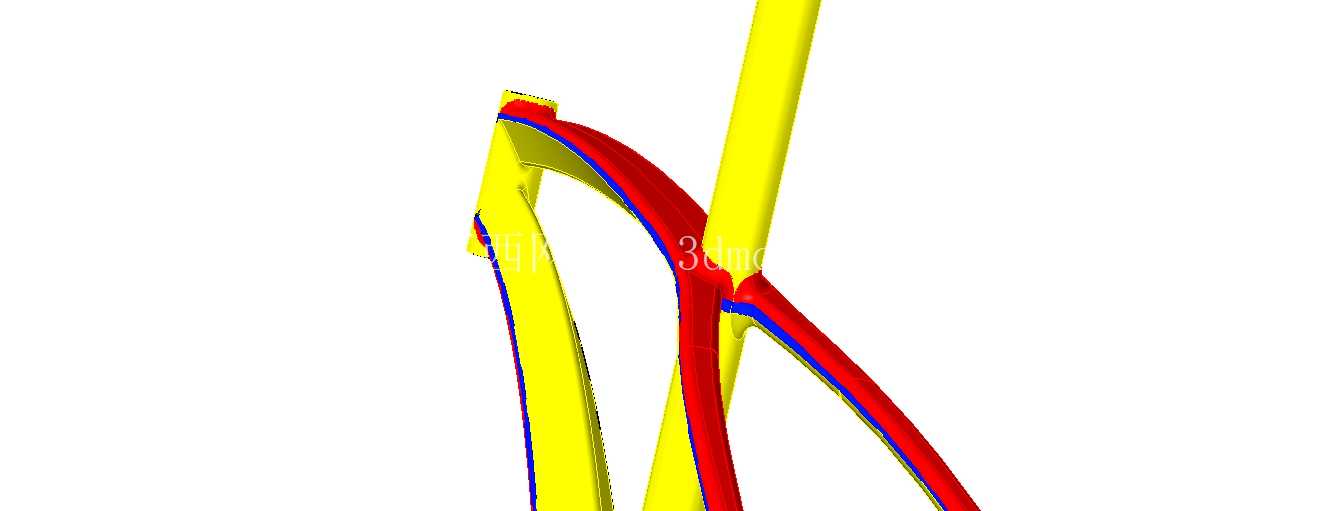

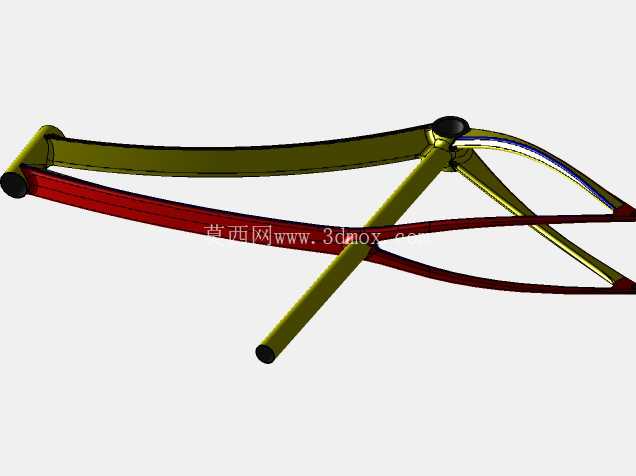

　　从安装边界来看，这款车架的头管适配标准口径的山地车前叉舵管，能够兼容行程在100-140mm区间的气压前叉或弹簧前叉，走线孔位同时支持内走线与外走线的变速、刹车线管安装，既可以搭建轻量化的内走线整车，也能满足后期维护便捷的外走线组装需求；车架的整体几何设定兼顾了爬坡时的重心分布与下坡时的车身稳定性，轴距长度控制在合理区间，既不会因为轴距过长导致爬坡时车头抬起过度，也不会因为轴距过短造成下坡时车身稳定性不足。涂装层面的彩虹色分层设计，并非单纯的外观装饰，不同色彩的分界位置恰好对应车架管材的应力分布边界，在建模过程中可以通过色彩分区直观观察不同受力区域的结构形态，方便后续做有限元分析时的区域划分，快速定位高应力区域的结构优化方向。

　　在实际组装适配过程中，这款车架能够兼容单盘、双盘的山地车传动系统，后下叉的间隙足够容纳宽齿的越野轮胎，即使在泥泞路况下骑行，轮胎带起的泥污也不会卡在轮胎与车架之间造成卡滞；车架的水壶架安装孔位预留了两组，能够满足长距离骑行时的双水壶安装需求，同时在座管下方预留了货架安装孔位，既可以做轻量化的越野竞速组装，也能加装后货架满足长途骑行的载物需求。从结构建模的细节来看，所有管材的衔接位置都做了焊接余量的预留，对应的焊缝造型在模型中也有直观体现，能够直接对接后续的焊接工艺生产，不需要二次调整结构尺寸；所有安装孔位的同轴度、孔位间距都严格遵循山地车零部件的通用安装标准，不存在组装时的尺寸干涉问题，不管是做个性化的单车组装，还是作为山地车结构设计的参考样件，都能提供准确的结构参考。
