螺旋盘管式堆肥热交换换热结构

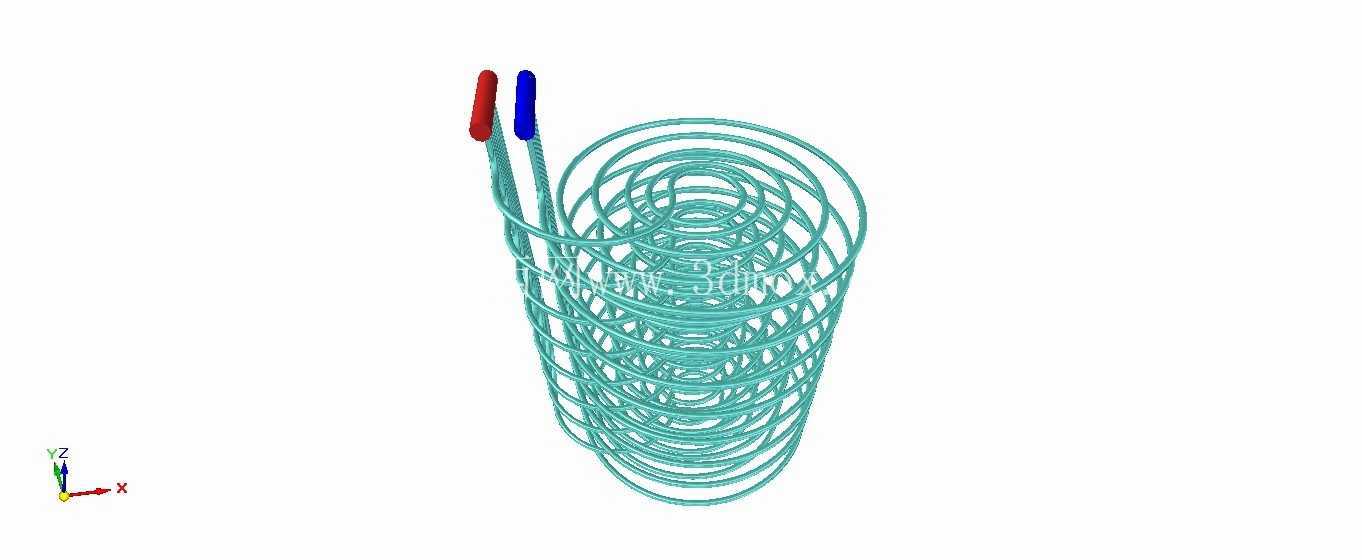

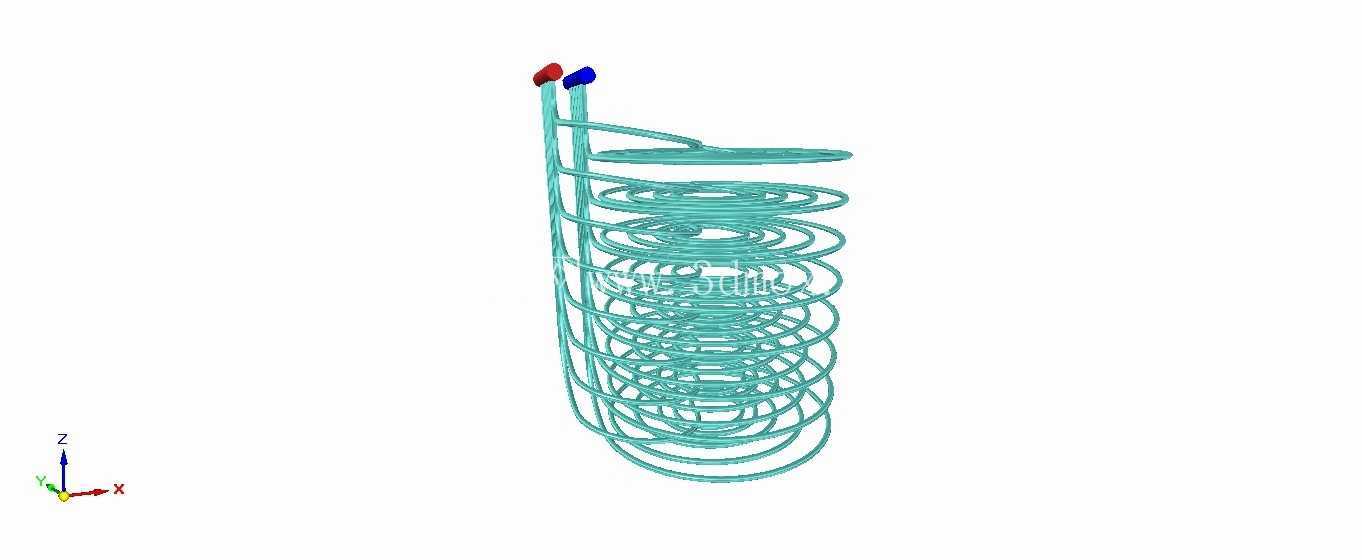

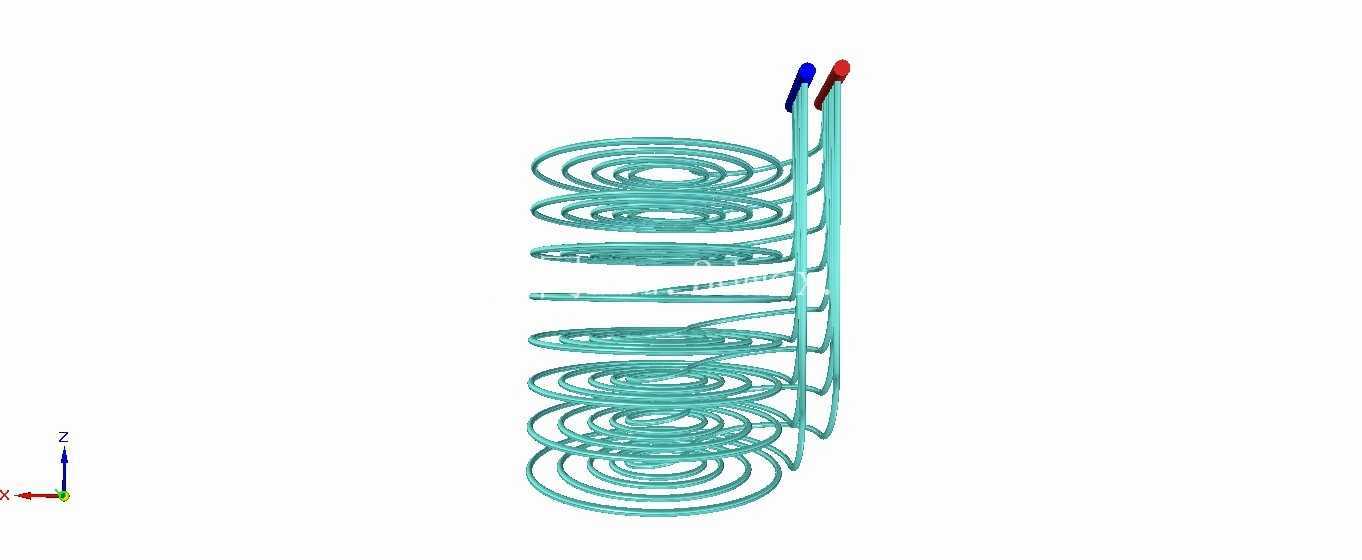

　　在有机固废好氧堆肥的处理场景中，堆体发酵过程会持续释放大量生物代谢热，传统堆肥工艺多通过自然通风带走这部分热量，不仅造成热能的无端浪费，堆体局部温度过高还会抑制嗜热菌活性，拖慢腐熟周期，螺旋盘管式堆肥热交换结构正是针对这一工程痛点设计的换热组件。这类换热结构直接埋设于堆肥物料内部，核心功能是通过管内流动的换热介质，持续带走堆体发酵产生的多余热量，将堆温稳定在嗜热微生物活性最优的55-65摄氏度区间，同时回收的热能可用于堆肥车间冬季采暖、进料预热或者配套厌氧系统的增温，实现废弃热能的资源化利用。从结构设计逻辑来看，整体采用连续螺旋盘管的构型而非传统直管列管，是充分考虑到堆肥物料的物理特性：堆肥过程中需要定期翻堆，螺旋形态的盘管没有突出的直角结构，能降低翻堆设备作业时的碰撞剐蹭风险，同时连续螺旋的流道能让换热介质在管内保持更长的停留时间，提升整体换热效率。盘管整体为立式长轴螺旋布局，上端延伸出堆体表层设置两个介质接口，分别对应换热介质的流入与流出，接口处做了异色标识区分流向，避免现场管路接反影响换热回路的正常循环。

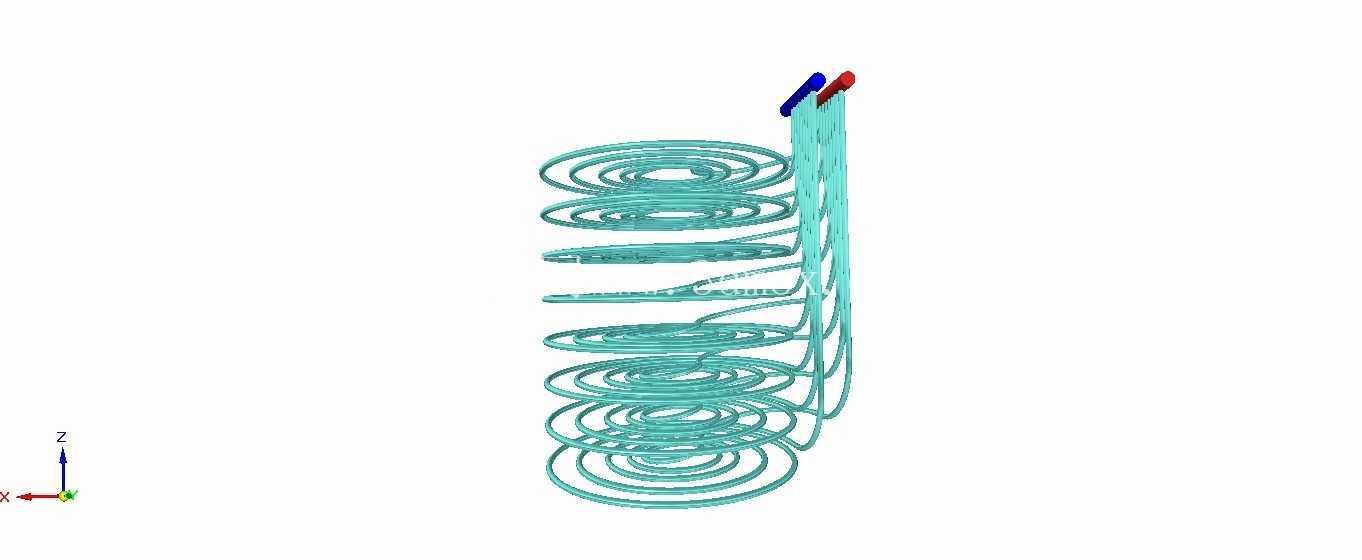

　　螺旋盘管的螺距从上端到下端做了渐变处理，靠近堆体中下部的区域螺距更小，盘管排布更密集，这是因为好氧堆肥的高温核心区通常集中在堆体中下部，该区域微生物代谢最旺盛，产热量最高，加密盘管排布能针对性提升高温区的换热能力，避免局部过热出现烧堆问题；靠近堆体表层的区域螺距适当放大，减少不必要的管材用量，控制整体制造成本。盘管的管径选型经过流阻与换热效率的平衡计算，既保证管内介质流动不会产生过大的沿程阻力，降低循环泵的扬程需求，又能让介质与管壁充分接触，保证换热系数处于合理区间。

　　从安装边界来看，整个螺旋盘管的外径控制在常规堆肥槽的翻堆作业间隙范围内，安装时不需要对现有堆肥槽的土建结构做大规模改造，直接通过上端的固定支架架设在堆肥槽两侧的挡墙上即可，盘管底部距离槽底预留了足够的排料与通风间隙，不会影响堆底曝气系统的正常送风，也不会阻碍腐熟物料的出料作业。盘管的整体高度匹配常规条垛式堆肥或者槽式堆肥的堆高设计，上端接口高出堆体表层足够高度，避免堆肥物料或者渗滤液倒灌进入管路造成堵塞。在实际工程应用中，这类盘管式换热结构不需要额外设置复杂的支撑框架，自身的螺旋结构就具备足够的结构刚度，能承受堆肥物料侧向挤压的载荷，即使堆体高度达到两米以上，盘管也不会出现明显的形变。

　　管内的换热介质通常采用软化水，根据回收热能的用途调整介质流速，当需要快速带走堆体积温时可适当提高介质流速，当需要稳定输出中温热水用于厂区供热时可降低流速提升出水温度。和传统的堆肥外置换热设备相比，这种内置螺旋盘管的换热方式不需要额外占用车间地面空间，换热路径直接接触产热核心，热损失更小，换热效率比外置式换热高出40%以上，而且结构简单，没有复杂的运动部件，日常维护只需要定期检查接口密封情况，不需要频繁拆解清理，非常适合规模化有机固废处理厂的连续堆肥作业场景。设计过程中还充分考虑了堆肥物料的腐蚀特性，盘管整体采用耐腐蚀的金属材质制作，外壁做了钝化处理，能长期耐受堆肥过程中产生的弱酸性渗滤液腐蚀，延长设备的实际使用寿命。螺旋结构的表面光滑，没有容易挂料的死角，翻堆过程中物料能顺着盘管螺旋面滑落，不会出现物料长期附着在管壁上影响换热效率的问题。
