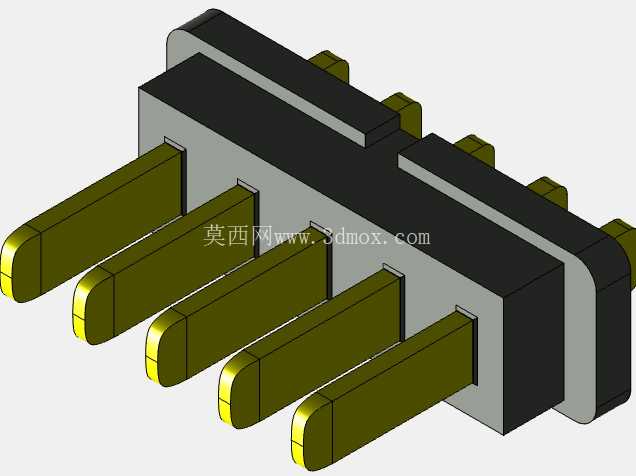

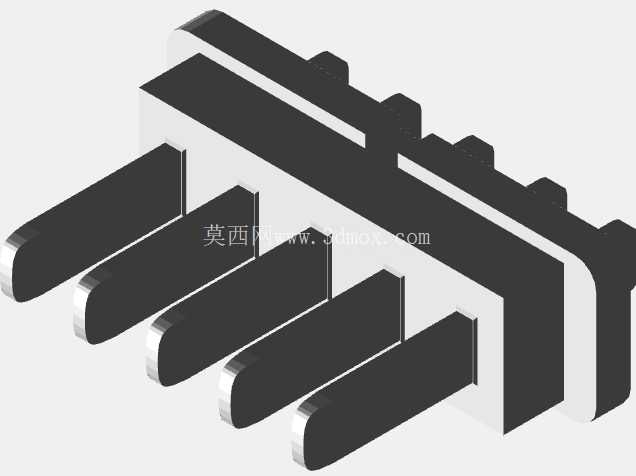

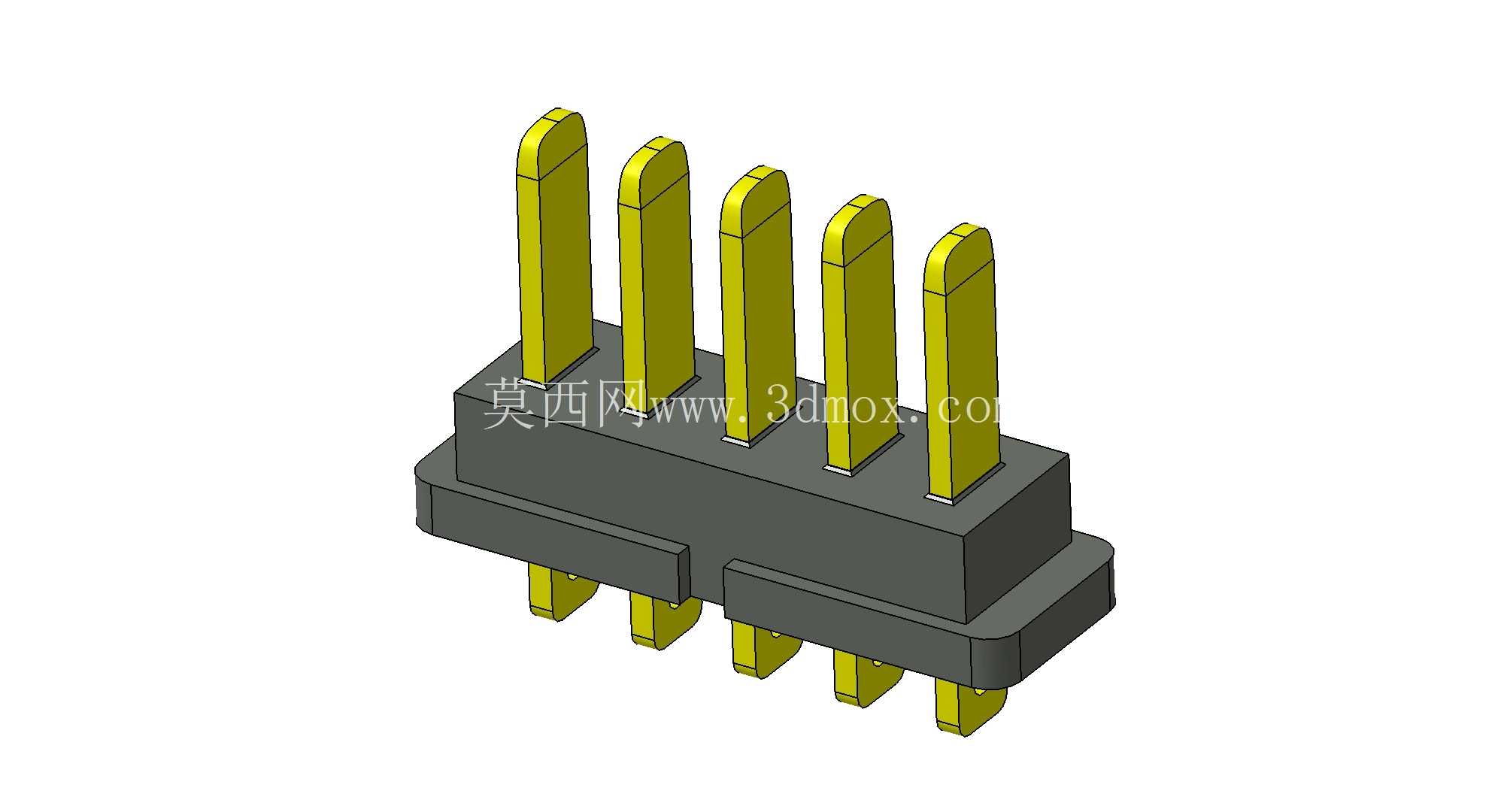

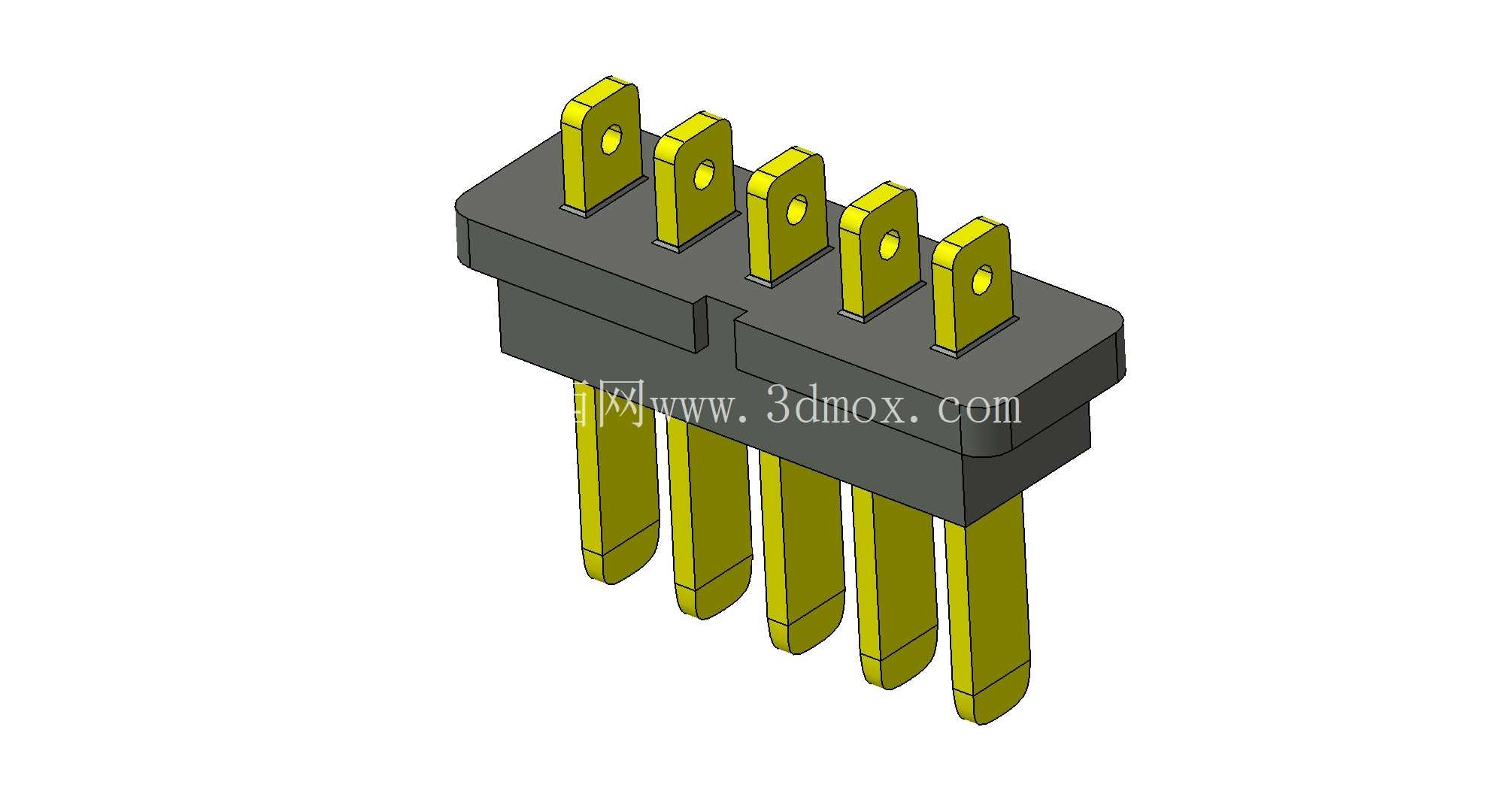

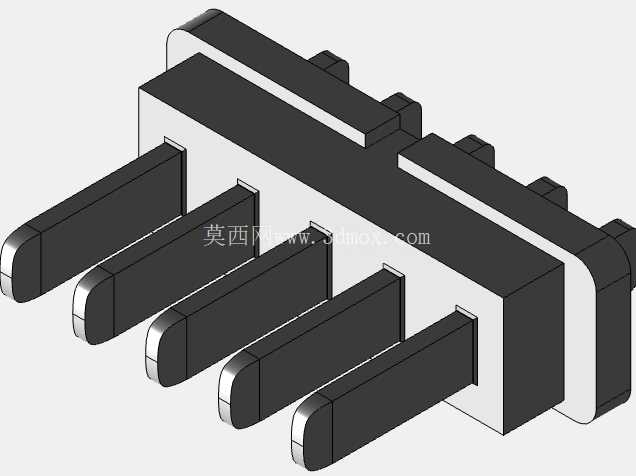

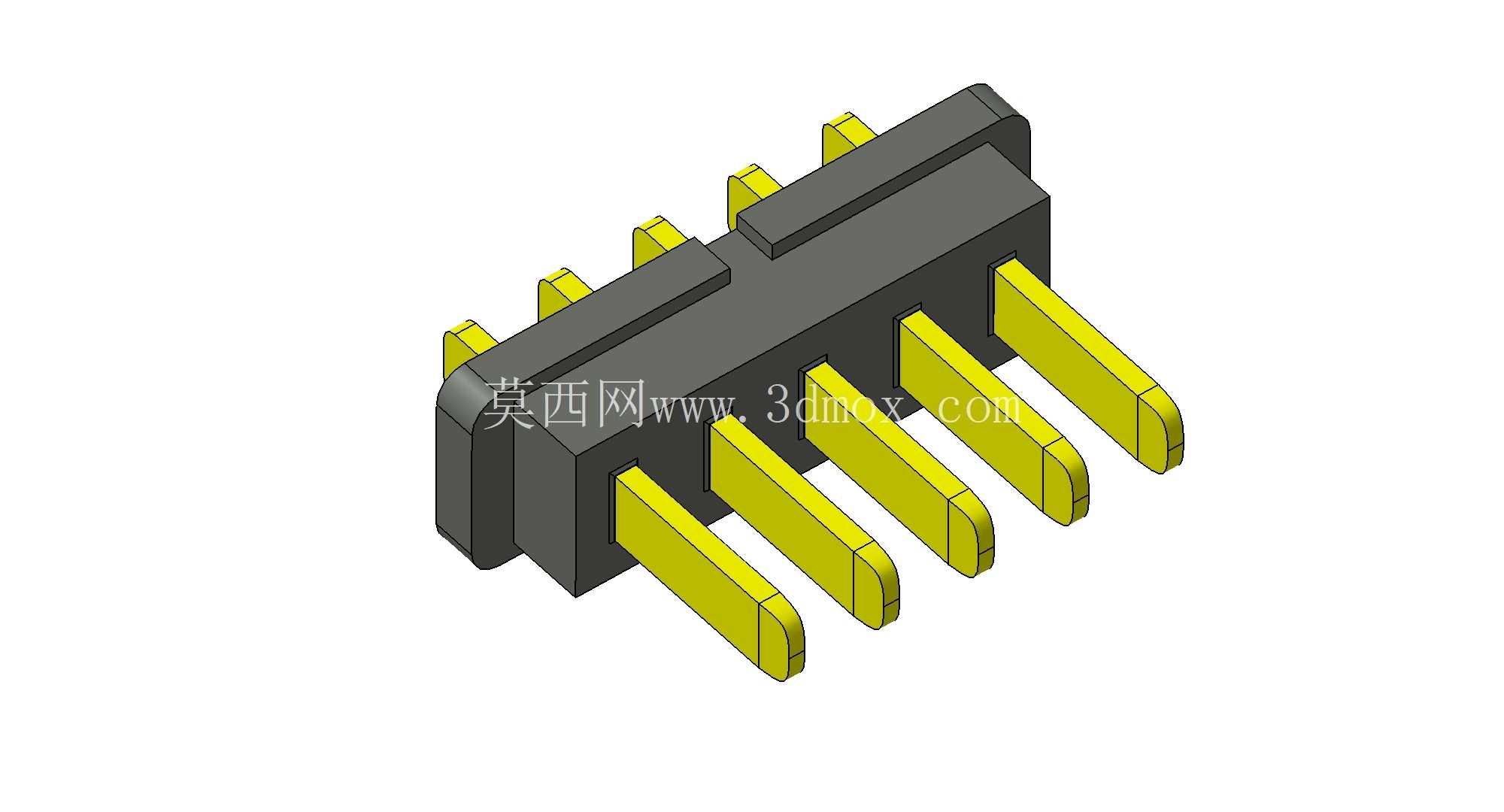

电动自行车用5针公头电源接插件结构

日常做两轮代步车电气配套结构设计时，电源接插件的选型与适配是绕不开的环节，这款5针公头电源连接器，正是针对电动自行车动力回路、信号回路集成传输需求开发的接插部件。先从实际应用场景说起，电动自行车的电池包与车身主控、电机驱动模块之间，需要同时完成动力供电与状态信号的传输，若采用多组独立接插件，不仅会占用车架内部有限的布线空间，还会增加装配工序的复杂度，多接插件带来的多触点也会提升整车电气故障的概率，这款集成式5针公头接插件，就是为解决这类集成布线痛点设计的。

从功能特性来看，5根插针采用差异化的载流设计，其中2根较粗的插针负责大电流动力传输，匹配电池包到控制器的主供电回路载流需求，剩余3根插针负责电池温度采样、充放电状态信号、通信信号的小电流传输，单部件即可完成动力与信号的同步接插，减少整车布线的接插件数量。插针采用黄铜基材表面镀覆处理，既保证导电性能，也提升接插过程中的耐磨性能与抗氧化能力，降低长期使用后的接触电阻升高问题。基座部分采用耐高温、抗震动的绝缘工程塑料注塑成型，能够耐受电动自行车行驶过程中产生的持续震动，以及电池仓附近的温度变化，避免基座开裂、插针移位导致的接触不良问题。

设计思路上，这款公头接插件采用直插式结构，插针排布采用等间距错位防呆设计，插针长度做了差异化处理，接插过程中接地针优先接触、信号针次之、动力针最后接通，拔插时则动力针先断开、信号针次之、接地针最后分离，避免接插过程中产生的浪涌信号损坏车载电控元件。基座两侧设置了导向卡扣结构，与对应母头接插时可自动对位，避免斜插导致的插针弯折，接插到位后卡扣自动锁止，防止车辆行驶过程中震动导致接插件松脱。插针与基座的连接采用注塑包胶固定，插针根部设置了止退凸台，避免长期拔插后插针被推出基座，提升接插件的机械寿命。

从安装边界与尺寸适配来看，这款公头接插件采用板载安装设计，基座底部的定位柱可直接插入PCB板对应的定位孔中，插针尾部过波峰焊即可完成固定，无需额外的固定结构，适配控制器主板、电池保护板的常规安装工艺。接插件整体高度控制在较低范围，不会占用控制器壳体内部过多的垂直空间，适配电动自行车控制器紧凑的壳体设计。接插端的配合公差按照工业接插件的通用精度设计，与对应母头的接插保持合适的保持力，既不会因为保持力过小导致松脱，也不会因为保持力过大导致后期维护拔插困难。插针的伸出长度做了冗余设计，即使母头端存在少量的装配公差，也能保证所有插针可靠接触，避免出现个别针脚接触不良的问题。

在实际选型适配时，需要注意接插件的安装孔位与PCB板的开孔匹配，插针的载流能力要匹配对应回路的最大工作电流，接插件的锁扣方向要适配整车布线的走向，避免线束弯折角度过大导致的线束疲劳断裂。这款接插件的结构设计充分考虑了电动自行车的实际使用工况，在紧凑的尺寸下集成了动力与信号传输功能，兼顾了电气可靠性与装配便捷性，能够满足两轮电动代步车的电气连接需求，也可拓展应用到其他低压直流供电的小型电动设备中，作为集成式电源信号接插件使用。
