自行车SRAM变速器车把固定夹结构设计

这款固定夹的核心应用场景覆盖山地车、公路车等采用SRAM系列变速器的骑行装备改装、维修与自制场景，尤其适配3D打印快速制作的个人DIY需求，解决市售固定夹适配性不足、定制周期长的痛点。日常骑行中，变速器的安装稳固性直接影响变速精度与骑行安全，传统金属固定夹多为量产通用件，面对不同批次车把的管径公差、特殊改装布局的安装空间限制时，往往出现贴合不严、锁紧后应力集中导致夹体开裂、或是安装位干涉变速器拨链动作的问题，这款夹体的设计正是从实际装车的痛点出发做的针对性优化。

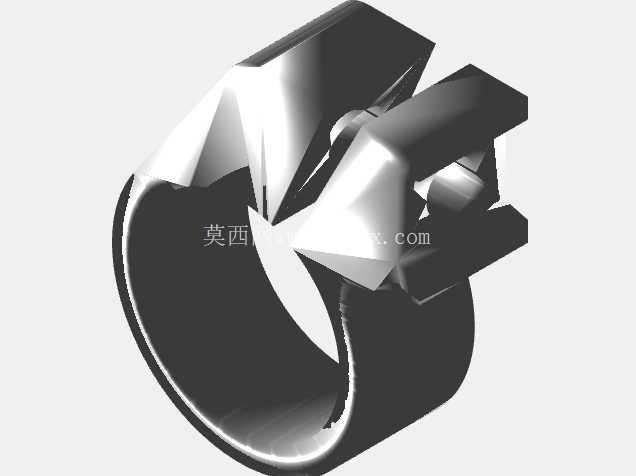

从功能特性来看，夹体采用开口抱箍式结构作为核心锁紧主体，抱箍内圈做了适配22.2mm标准自行车车把的圆弧曲面，曲面粗糙度控制在适合3D打印成型的范围，既保证与车把外壁的贴合面积足够，避免锁紧后出现打滑转动，又不会因为接触面过于紧密导致安装时难以套入车把。夹体一侧延伸出变速器安装凸台，凸台上预留的安装孔位完全匹配SRAM变速器的固定螺栓尺寸，孔位周边做了局部加厚处理，抵消螺栓锁紧时的压应力，避免长期使用后孔位出现蠕变变形。开口处的锁紧间隙经过反复校核，既保证螺栓锁紧时抱箍能产生足够的抱紧力，又不会因为间隙过小导致夹体在锁紧过程中出现超过材料屈服强度的形变，适配PLA、PETG等常见3D打印材料的力学性能，即使用户使用桌面级FDM打印机制作，也能达到足够的结构强度。

设计思路上完全围绕3D打印的工艺特性做了适配，所有转角处都做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时减少打印时的支撑用量，夹体的安装面与受力方向均沿打印层叠方向垂直布置，最大化利用3D打印件的层间结合强度，避免受力方向与层纹平行导致的断裂风险。考虑到个人用户打印时可能存在的尺寸误差，抱箍内圈预留了0.2mm的装配余量，用户打印后只需简单打磨就能顺利装配，不需要二次机加工。夹体的外形做了轻量化的切削处理，在非受力区域去除多余材料，既减少打印耗材用量，又能降低整体重量，符合骑行装备轻量化的需求，同时切削后的外形没有尖锐棱角，避免骑行过程中剐蹭骑行者肢体或是勾挂衣物。

安装边界方面，夹体套入车把后，轴向安装位置需要距离车把末端预留至少15mm的空间，给把套、刹车手柄等其他车把配件留出安装余量，凸台的伸出长度经过校核，安装变速器后，变速器的走线位置不会与车把上的其他配件产生干涉，拨链器的动作行程完全覆盖所需的变速档位范围，不会出现因为夹体安装位置偏差导致的变速不到位问题。锁紧螺栓采用标准M5规格，用户不需要采购特殊规格的紧固件，使用日常维修自行车的常用工具就能完成安装，锁紧力矩控制在3-4N·m即可达到足够的抱紧力，避免力矩过大导致夹体断裂或是车把被压变形。夹体安装后，整体突出车把外壁的高度控制在18mm以内，在摔车等意外情况下，突出部分不会首先接触地面造成撞击断裂，同时也不会影响车把的正常转动与操控。

在实际装车测试中，这款夹体能够适应日常通勤、轻度越野等多种骑行场景的振动载荷，不会因为长期路面颠簸出现松动移位，安装孔位的同轴度控制在0.1mm以内，变速器安装后不会出现偏摆，保证变速动作的顺畅性。针对不同用户的改装需求，夹体的凸台角度预留了微调空间，用户可以在打印前根据自己的车把布局、走线方向适当调整凸台的偏转角度，不需要重新设计整体结构，大幅降低了个性化改装的建模成本。
