禧玛诺GRX自行车刹车活塞清洁维修工具

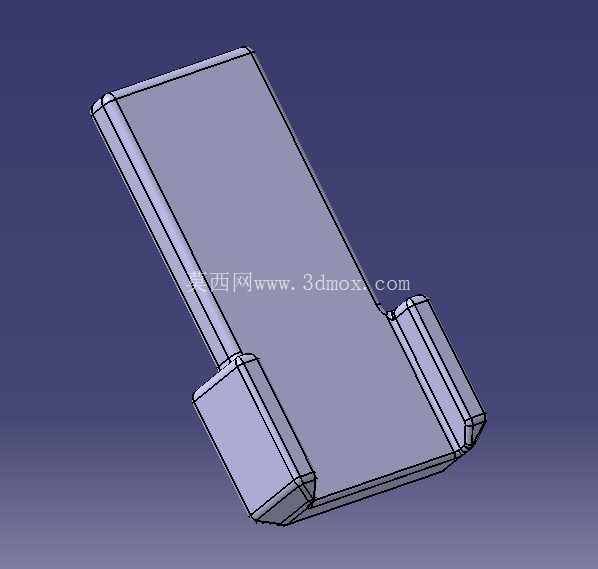

　　在公路越野、砾石骑行场景下，Shimano GRX系列油压刹车系统的活塞维护一直是车店技师与资深骑友的高频操作项，常规维护中若直接用一字批撬动活塞，极易刮伤油缸内壁密封面，或是造成活塞边缘崩缺，直接导致刹车漏油、制动力衰减等故障，这款专用维修工具正是针对该痛点开发的作业工装。从结构设计来看，整体采用L型一体式构型，长臂段作为握持施力部位，截面做了圆角过渡处理，避免作业时硌手，两端的凸台结构完全匹配GRX刹车活塞的内侧卡槽尺寸，作业时可将凸台平稳卡入活塞端面的预留槽位，通过垂直向外的均匀施力将活塞从油缸中平稳带出，全程不会对活塞侧壁、油缸密封位造成硬性磕碰。

　　设计阶段首先做了安装边界的适配校核，工具凸台的外径比活塞内径小0.12mm，插入时不会刮蹭活塞内孔的密封涂层，凸台的卡接深度控制在3.2mm，既保证卡接后施力不会滑脱，又不会因为插入过深顶到活塞内部的复位弹簧结构。长臂段的长度设置为112mm，作业时手握位置距离卡接端的力臂长度足够，即便活塞因为长期未维护、泥沙卡滞出现粘连，也不需要用过大的敲击力，仅靠手部的扳动力度就能平稳带出活塞，避免敲击带来的刹车本体形变风险。

　　实际作业场景中，拆下刹车来令片之后，将工具两端凸台对准活塞端面的两个对称卡槽，平稳推入卡合后，垂直于油缸轴向均匀施力向外拉，就能将活塞完整取出，后续可对活塞表面的油污、泥沙残留进行清洁，更换新的密封件之后再将活塞平稳压回油缸，整个过程不会损伤活塞表面的阳极氧化层，也不会碰伤油缸口的密封胶圈。不同于通用的活塞拔取工具，这款工装的卡接凸台做了偏心位置匹配，完全对应GRX刹车活塞的非对称卡槽布局，不会出现通用工具卡接错位、打滑刮伤零件的问题，工具的整体厚度控制在8mm，即便在轮组未拆卸、车架空间局促的情况下，也能伸入刹车卡钳内部完成作业，不需要额外拆卸轮组或是卡钳本体，能大幅缩短单组刹车的维护时长。

　　结构上做了等强度优化，长臂与凸台的连接位置做了R3的圆角过渡，避免长期施力出现应力集中断裂，整体采用硬质铝合金材质的设计思路，表面做硬质阳极处理，硬度达到HV400以上，长期接触刹车油、清洁剂也不会出现腐蚀生锈，作业时不会因为工具硬度不足掉屑污染刹车油路。针对野外应急维护的场景，工具整体重量仅38g，可以直接放入随车工具包，不需要携带大型专用工装，骑友在长途骑行途中遇到活塞卡滞、刹车回位不良的问题时，可以直接用该工具取出活塞清洁泥沙，快速恢复刹车的正常回位性能，避免因为刹车故障带来的骑行安全风险。设计过程中也做了操作容错性考量，凸台的前端做了15度的导入倒角，对准卡槽时不需要完全目视对齐，靠倒角的导向就能顺利滑入卡槽，降低非专业人员的操作门槛，即便是没有太多维修经验的骑友，对照操作说明也能独立完成活塞的拆卸清洁作业，不会因为操作不当损坏刹车部件。
