改装车用RCI系列金属燃油储油箱结构

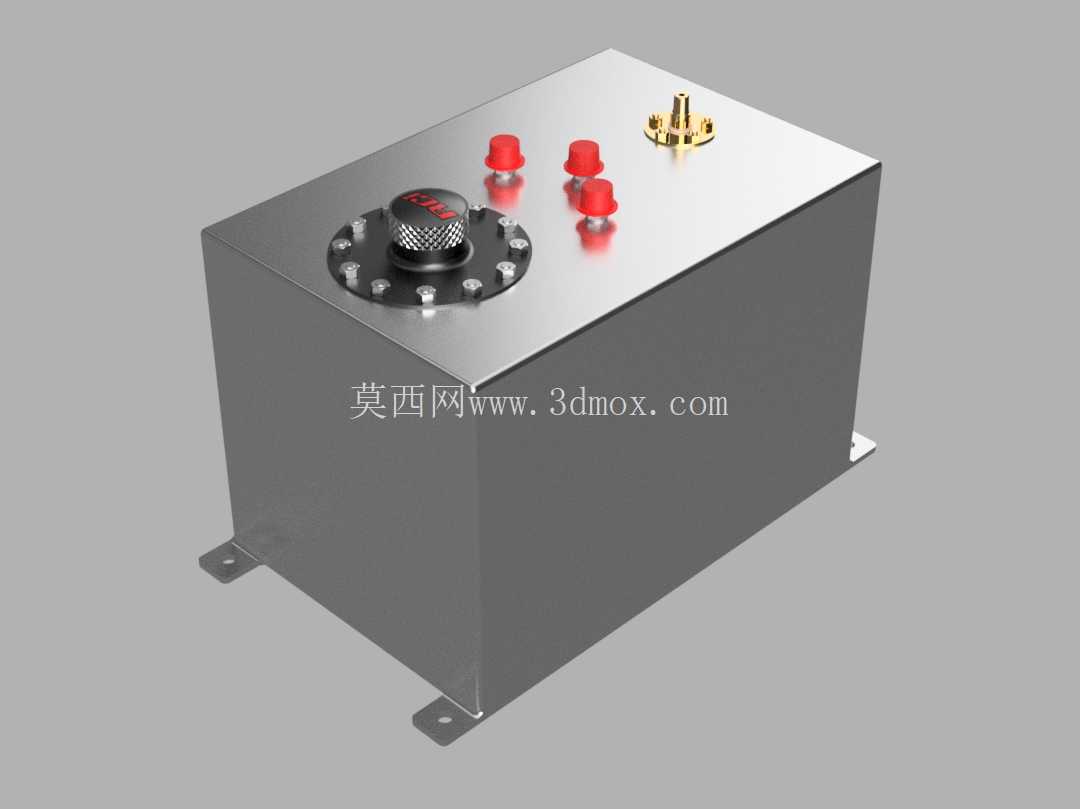

　　这款燃油箱主要面向竞技改装车辆、小型特种作业动力单元的燃油供给场景设计，区别于民用车辆原厂滚塑油箱，整体采用方正金属壳体结构，能够在紧凑的改装舱内最大化利用安装空间，在赛事车辆、定制改装越野车、小型非道路移动机械的动力改装场景中，这类金属油箱能够承受更高的油路压力，同时抵御行驶过程中碎石冲击、舱内高温带来的形变风险。从结构设计来看，箱体顶面集成了多组油路接口，其中带滚花防滑锁紧结构的主加油口采用法兰螺栓压紧密封，周向均匀布置的紧固螺栓能够保证密封胶圈均匀受压，避免车辆在大角度倾斜、持续颠簸工况下出现燃油渗漏，加油口盖自带的防滑纹理也方便运维人员在不借助工具的情况下快速开合，适配赛事中快速补能的操作需求。

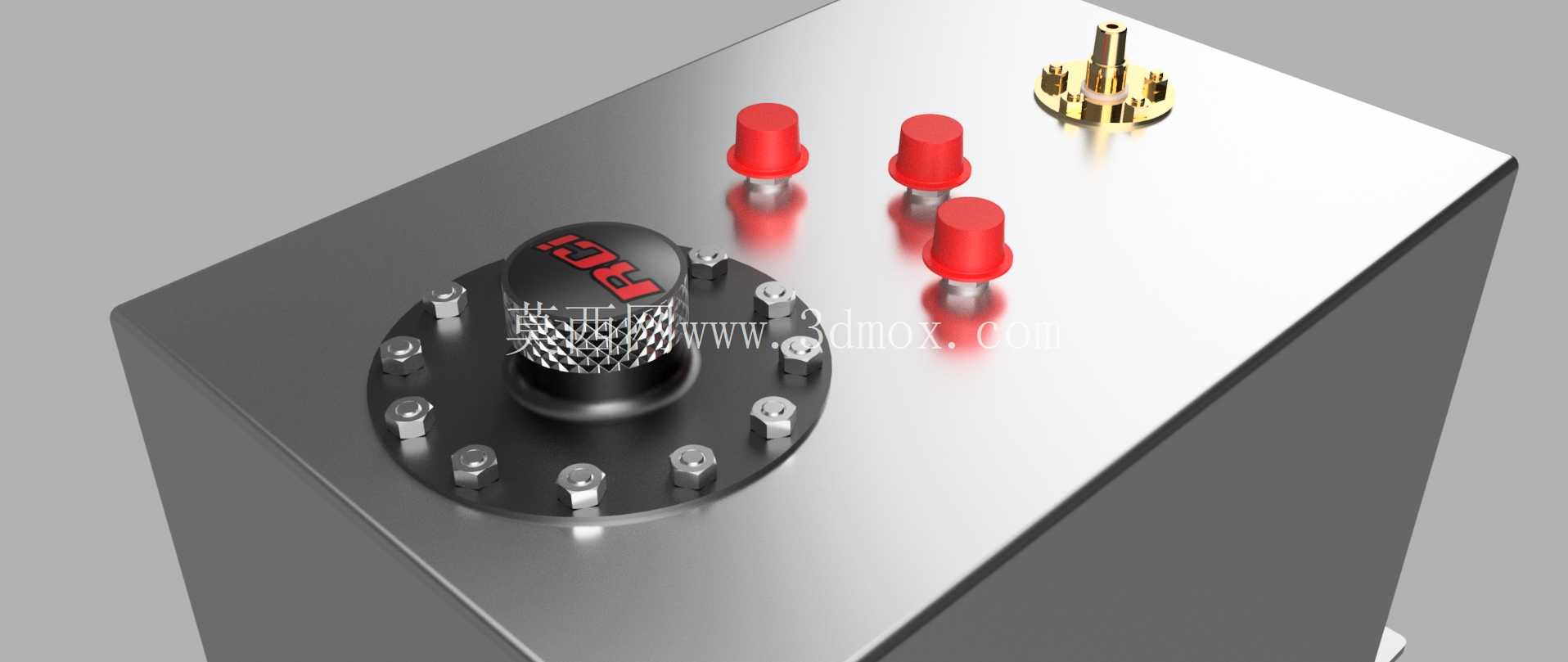

　　顶面另外三组带红色防护帽的接口分别对应回油、通气、燃油液位传感器安装位，防护帽能够在总成运输、预装阶段避免杂质进入油路，减少后续油路清洗、滤芯堵塞的隐患；独立的金色金属通气阀组件能够平衡箱体内外气压差，避免燃油持续消耗后箱内形成负压导致供油中断，也能防止高温环境下箱内燃油蒸发压力过高引发的密封失效。设计阶段优先考虑了安装边界的适配性，方正的箱体外形可以直接贴合车架平面或者舱体内壁安装，不需要额外制作复杂的适配支架，箱体棱边做了小半径倒角处理，既避免了锐边割伤安装人员的风险，也能减少应力集中，降低长期振动工况下焊缝开裂的概率。

　　顶面所有接口的位置都做了凸起的安装台，避免安装接头时平面度不足导致的密封问题，同时抬高的接口位置能够保证油箱内燃油液位较低时，不会因为车辆加速、制动、侧倾导致的油面波动吸入空气，保证供油连续性。从实际使用的角度出发，这类金属油箱的壁厚选择兼顾了轻量化与结构强度，壳体表面做了拉丝钝化处理，能够抵御燃油侵蚀以及日常使用中的锈蚀问题，不需要额外喷涂防腐涂层就可以满足长期使用需求。在油路匹配上，各接口的通径设置能够满足大马力改装发动机的大流量供油需求，回油接口的位置靠近油箱侧壁，能够让回流的燃油顺着箱壁流下，减少回油冲击产生的气泡，避免气泡进入供油管路导致发动机运转不稳。

　　安装固定点可以根据不同车型的车架结构灵活布置在箱体侧面或者底部，方正的外形让固定点的焊接、打孔操作更加便捷，不需要针对曲面做复杂的定位工装。在设计验证阶段，这类结构的油箱需要通过倾斜渗漏测试、振动耐久测试、气压密封测试，顶面的法兰密封结构经过多轮螺栓扭矩验证，能够在规定的扭矩范围内实现可靠密封，不会因为螺栓扭矩差异出现局部渗漏。和原厂曲面塑料油箱相比，这种方正金属油箱的容积利用率更高，同样的安装投影面积下可以容纳更多燃油，延长车辆的续航里程，尤其适合长距离越野赛事、无固定补能点的特种作业场景。油箱内部没有设置复杂的防浪板结构，依靠方正的腔体结构以及小尺寸的内部隔腔就能够减缓油面的剧烈晃动，减少车辆变向、加减速时燃油晃动产生的重心偏移，提升车辆行驶的稳定性。通气阀的开启压力经过精准匹配，既能够保证箱内压力始终处于合理区间，也不会导致燃油蒸汽过量排放，适配不同海拔、不同环境温度下的使用需求。各外接接口的连接形式兼容通用的改装油路接头，不需要单独定制转接头就可以和市面上常见的改装燃油管路、燃油泵、调压阀匹配，降低改装过程中的配件适配成本。
