奥迪S3 8P车型电子排气阀结构设计

在民用性能车改装领域，排气系统的升级一直是动力优化与声浪调校的核心环节，这款针对奥迪S3 8P开发的电子排气阀结构，正是面向民用改装场景的定制化设计产物。不同于原厂排气系统兼顾成本、NVH与排放的保守调校逻辑，这套结构的核心用途是为车主提供可主动切换的排气通路控制能力，在日常通勤时保留低回压区间的扭矩输出特性与静谧性，在激烈驾驶时打开旁通通路降低排气背压，释放高转速区间的动力响应效率，同时获得更具辨识度的排气声浪表现。

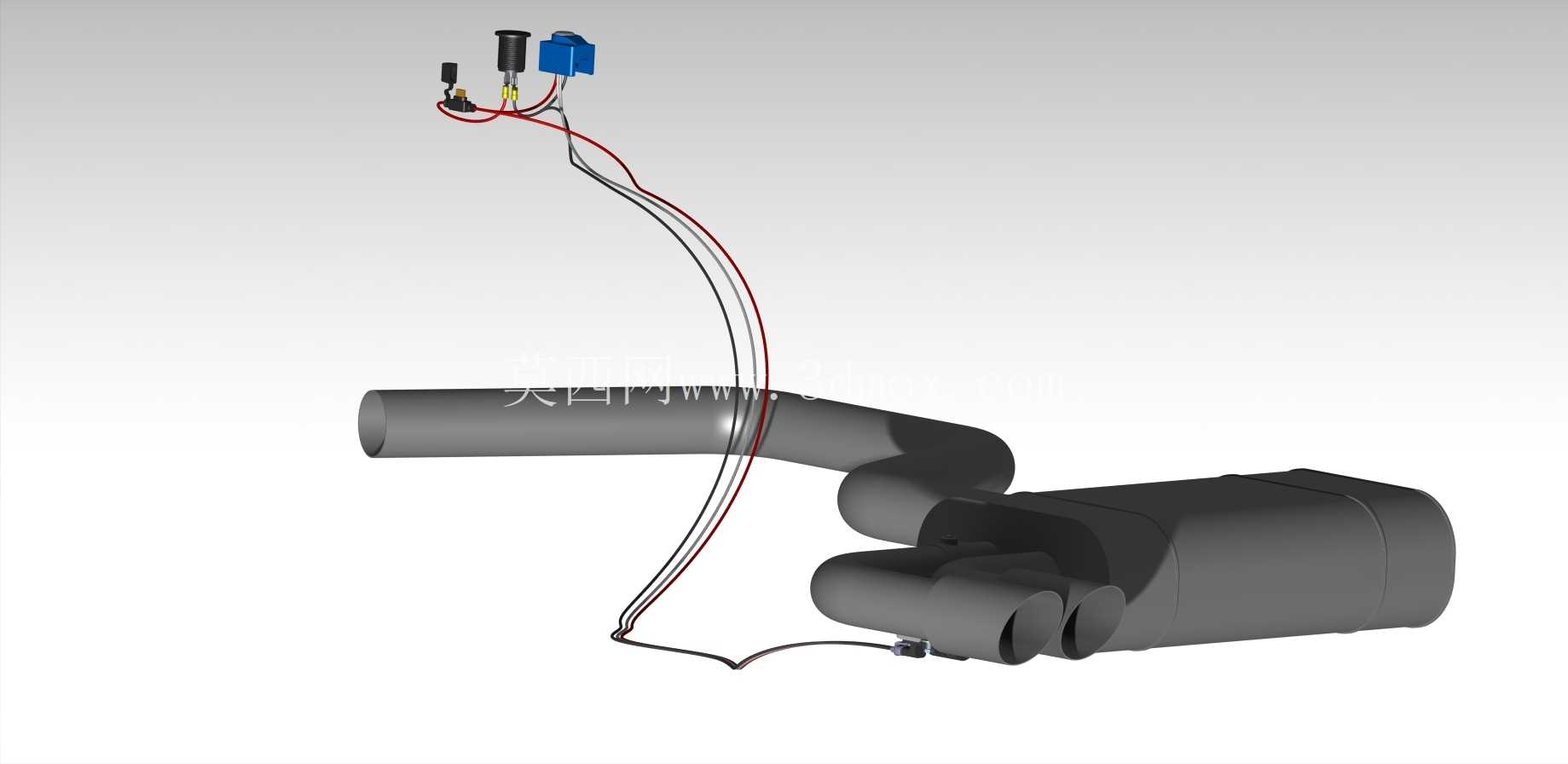

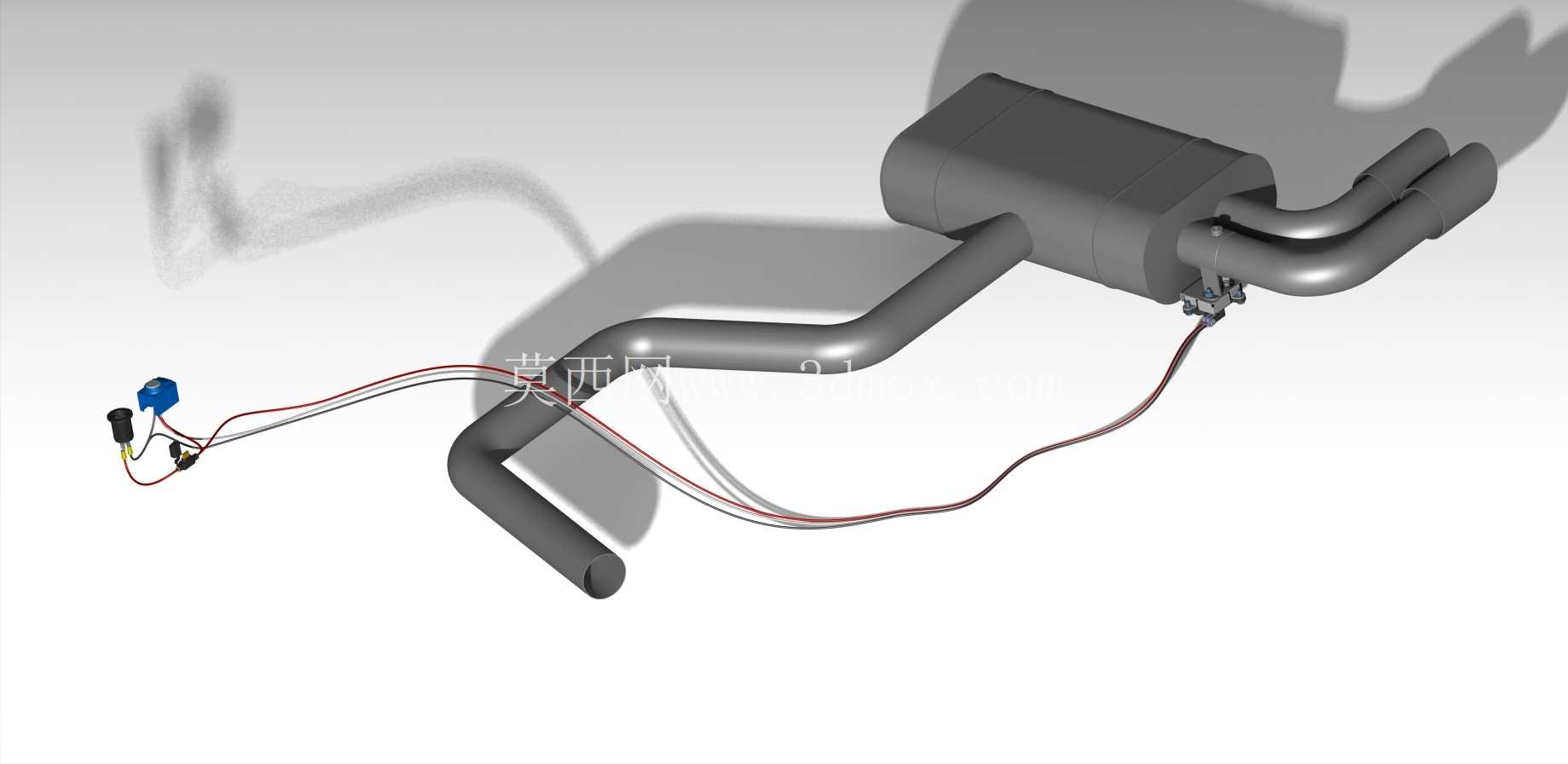

从功能特性来看，这套结构集成了电控执行单元、管路焊接总成、安装固定支架三个核心模块。电控单元采用常闭/常开双模式可选的电子阀结构，执行器的响应延迟控制在毫秒级，可通过驾驶室内的控制开关直接触发，供电回路直接对接车辆点烟器取电，无需破坏原车主线束布局，大幅降低改装施工的电路改动风险。执行器与阀门翻板的连接采用硬连杆结构，避免长期高温排气环境下软连接构件出现老化松旷的问题，翻板转轴处采用耐高温铜套衬套，可承受排气端最高近千度的持续工作温度，减少长期开合动作带来的磨损旷量。

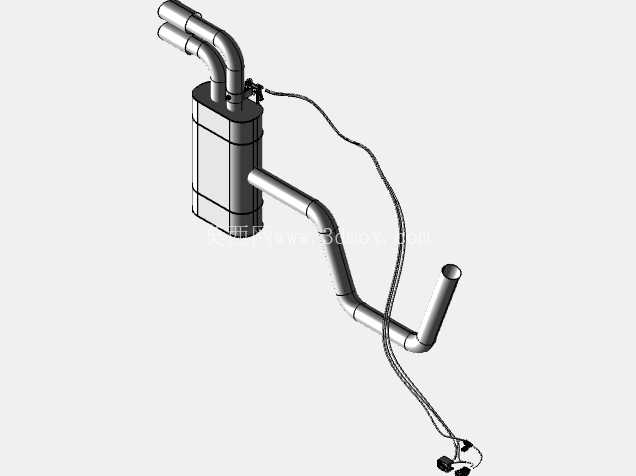

设计过程中首先明确了原车底盘排气位的安装边界，所有管路弯折角度完全匹配奥迪S3 8P车型底盘的预留空间，无需切割原车底盘护板或改动后桥悬挂的安装点位，管路走向避开了原车燃油管、刹车油管的布置区域，预留足够的热辐射安全距离，避免高温排气对周边橡胶管路、线束造成热老化损伤。排气管路的管径设计兼顾了排气通畅度与低扭损失的平衡，没有盲目追求大管径带来的声浪效果，而是通过阀门开合的通路切换实现两种工况的兼顾：阀门关闭时，排气气流全部经过消音鼓结构，抵消高频排气噪音，维持巡航状态下的车内静谧性；阀门打开时，旁通通路直接导通，排气绕过部分消音结构，降低高转速下的排气阻力，提升油门响应速度。

考虑到改装用户的实际安装条件，阀门的控制开关与接线支架采用3D打印适配结构，安装位可直接固定在原车中控台侧边的预留空位，无需额外打孔固定。所有焊接点位的设计都预留了足够的操作空间，用户拿到成品后可直接按照模型展示的相对位置进行氩弧焊接，无需反复对位调整。电子阀的选型完全匹配市面通用的改装用排气电子阀规格，用户可直接通过常规改装配件渠道采购对应阀体，无需定制特殊规格零件，大幅降低改装的物料成本。

结构设计阶段特意规避了尺寸精度的过度冗余，因为不同改装用户选用的消音鼓、尾喉规格存在差异，模型仅提供核心的管路走向、阀体安装位、支架固定点的位置参考，用户可根据自身选用的配件实际尺寸做适配调整，不会因为模型的固定尺寸限制配件选型自由度。整套结构的安装固定点全部对应原车底盘的排气吊耳位置，可直接沿用原车的橡胶吊耳进行固定，无需额外焊接固定吊耳，降低施工难度的同时也避免了额外焊接带来的底盘防锈层破坏问题。电路部分的走线设计沿着原车底盘线束的固定卡扣位布置，所有线路都套有耐高温波纹管保护，避免行驶过程中石子飞溅、高温烘烤造成线路破损，提升长期使用的可靠性。
