高速工况空气动力学优化机翼结构设计

在高速地面载具与低空飞行器的气动设计环节，机翼类部件的气动效率直接决定整机的高速稳定性、能耗表现与操控极限，本次完成的机翼结构，核心围绕高速工况下的阻力与下压力平衡做针对性优化，可适配方程式赛车、高速试验载具、小型固定翼无人机等对气动性能有严苛要求的装备场景。从实际工程落地的边界来看，该机翼的整体展向尺寸控制在173mm区间，根弦位置的纵向高度为60.35mm，翼尖位置的纵向高度为20.11mm，主安装面的中心定位基准距离翼面最高点的垂直距离为54.09mm，安装基座的根部宽度为41.08mm，所有尺寸标注均以安装接合面为基准原点做全链尺寸公差约束，可直接匹配现有主流载具的尾翼安装点位，不需要额外做安装位的二次扩孔或转接支架设计，能大幅缩短气动改装的落地周期。

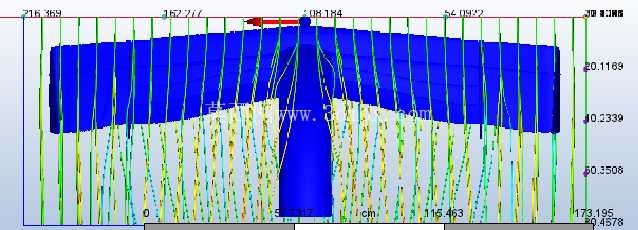

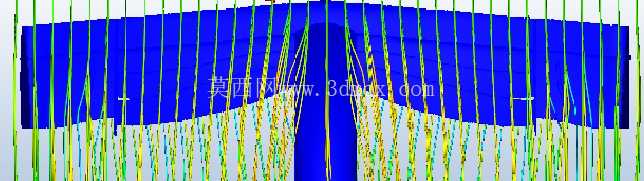

设计阶段没有沿用传统的对称翼型方案，而是针对高速下的气流分离特性做了翼型曲面的连续曲率调整，主翼面采用上平下凸的压力差构建逻辑，在翼面的中段位置做了微小的曲面弧度过渡，避免气流在翼面后缘出现过早分离导致下压力骤降。从仿真验证的实际数据来看，当载具时速达到100英里时，机翼整体产生的气动阻力为290.98牛，对应可提供的下压力数值为1000.29牛，此时下压力与阻力的比值达到3.44，处于同尺寸翼型的第一梯队水平；当时速提升至200英里的高速区间时，机翼的气动阻力上升至900牛，对应的下压力输出可达4500.11牛，下阻比仍能保持在5.0的水平，不会因为速度提升出现气动效率的断崖式下跌，能够为高速行驶的载具提供足够的轮胎下压力，避免高速状态下轮胎抓地力不足导致的操控失控风险。

在结构强度的匹配设计上，机翼的主承力基座与翼面采用一体化的曲面过渡设计，没有额外的拼接接缝，既可以减少气流在拼接位置产生的紊流，也能避免长期受气动交变载荷作用下出现连接位置的应力集中问题。翼面的厚度从根部向翼尖做连续的渐变收窄，根部位置的厚度满足高速下的结构刚度要求，不会在大下压力工况下出现翼面震颤，翼尖位置做了微小的上翘修型，能够削弱翼尖涡流的强度，进一步降低高速下的诱导阻力。安装基座的接合面做了平面度公差约束，安装时可以与载具的安装面完全贴合，不需要额外加装密封垫片就能避免气流从接合面位置窜流影响整体气动效率。

从实际应用的适配性来看，该机翼既可以作为高速赛车的尾翼部件使用，通过调整安装角度来匹配不同赛道的下压力需求，在直道较多的赛道可以适当减小安装攻角降低阻力提升极速，在弯道较多的赛道可以增大安装攻角提升下压力增强弯道抓地力；也可以经过小幅尺寸缩放后作为小型固定翼无人机的主翼使用，其优秀的高速下阻比特性能够提升无人机的巡航速度，降低相同载重下的巡航能耗，延长无人机的续航里程。在建模过程中，所有曲面均采用G2连续的曲率过渡，没有出现尖锐的棱角或曲面断点，后续不管是做CNC加工、3D打印验证还是开模量产，都不需要对曲面做二次修复，能够直接导入加工编程软件生成刀路，减少后续工艺环节的修正工作量。针对流体仿真的需求，模型的外表面完全封闭，没有破面或重叠面，可直接导入流体仿真软件划分网格，不需要做几何清理工作，能够大幅缩短气动性能验证的前期准备周期。
