方程式赛车前翼空气动力学结构设计

　　这套前翼结构面向方程式赛车的前部气流组织需求，核心任务并不是单纯产生下压力，而是在有限的前轴宽度、离地间隙和悬架安装空间内，把进入车底、轮胎内侧、散热器通道以及车身两侧的气流进行分区整理。前翼位于整车最前端，是气流首先接触的气动部件，其翼面攻角、端板形状和中央导流区域会直接影响前轴抓地平衡，也会改变后流场对底板、扩散器和制动冷却通道的供风质量。

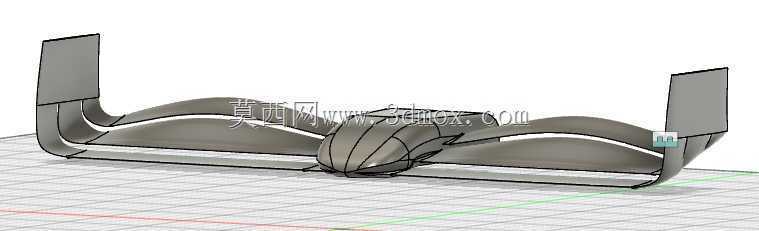

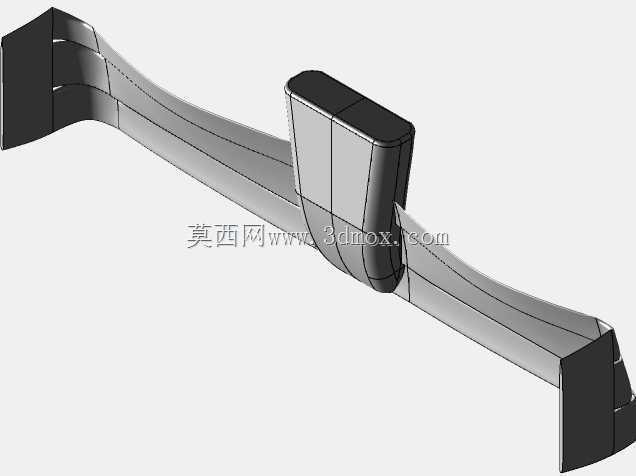

　　从结构布局看，左右主翼采用对称展开的多段式翼面，翼弦沿横向并不完全一致。靠近中央箱体的区域需要避让鼻锥和前防撞结构，翼面高度与曲率相对收敛；向外侧延伸时，翼片逐渐承担更多外洗气流导向任务，端部通过上翘并带封闭轮廓的端板抑制翼尖绕流。端板并非简单竖直挡板，其前缘、下缘和后缘都参与气流控制：下缘贴近地面，可限制高压区气流从翼面下方侧向泄漏；后缘则把前轮前方的气流向外推离，减少轮胎正面迎风阻力和胎侧乱流进入底板入口。

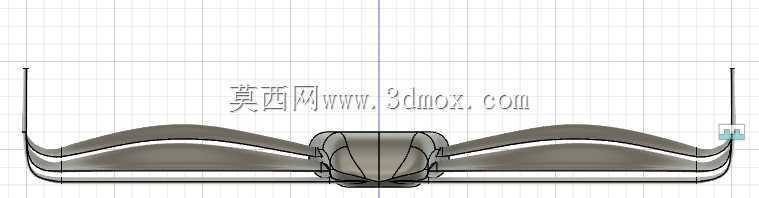

　　中央箱体承担安装与传力功能，外形做成近似流线的封闭壳体，内部可容纳前翼与鼻锥连接的安装点、调节垫片或紧固件位置。建模时需要把该区域作为结构基准，左右翼面围绕中央对称面展开，保证翼片安装角、端板位置和主翼高度在两侧一致。中央壳体上部与鼻锥下表面之间应保留合理过渡，避免出现突然台阶；下部则需控制离地边界，因为赛车在制动、转向和颠簸工况下会出现俯仰与悬架压缩，前翼最低点不能与地面或赛道缘石发生干涉。

　　主翼截面采用弯曲上拱、下表面相对平缓的高升力翼型思路。翼面前缘较圆润，能够在较大攻角范围内维持气流附着；后缘逐渐变薄，有利于形成明确的压力恢复和气流剥离位置。多层翼片之间留出缝隙，其作用是让高压侧气流以受控方式注入低压翼面边界层，延缓大攻角下的失速。缝隙宽度不能只按视觉效果确定，工程上需要结合翼片相对位置、车速范围和目标下压力分配进行校核：缝隙过小会导致气流通道堵塞，过大则削弱多层翼的协同增升效果。

　　在实际赛道场景中，前翼的调校具有明显的工况针对性。高速赛道需要降低翼面攻角，减小阻力并避免前轴下压力过剩造成转向过度；低速弯密集的赛道则可提高翼片负载，让前轴在弯中获得更稳定的抓地响应。前翼平衡还与轮胎接地载荷、质心位置、后翼下压力以及底板抽吸效果耦合，不能脱离整车单独追求最大负升力。模型中保留翼片、端板和中央箱体的分件关系，有利于后续在三维环境中调整攻角、更换翼片组合或检查装配边界。

　　外形尺寸方面，前翼总宽受到赛车竞赛规则和轮胎外侧位置约束，设计时通常以左右轮胎接地区域为边界进行气动布置。翼面最低点与地面之间需要保留动态间隙，端板下部还要考虑磨损、碰擦和维修公差。前翼后缘与前轮前缘之间的距离决定了气流到达轮胎前的发展空间，距离过短会使外洗气流来不及偏离轮胎，距离过长又可能降低前翼对车底入口流场的控制能力。中央安装区的宽度、高度和紧固件位置需与鼻锥壳体、前防撞结构以及数据传感器布置协调。

　　建模过程中，翼面曲面应保持连续光顺，主翼、襟翼和端板相交处需要处理成合理圆角或过渡面，避免出现尖锐折边导致应力集中和气流分离。端板内侧可设置小尺度导流台阶，用来引导轮前气流；外侧表面则应尽量减少突兀凸起，以降低横向涡流损失。若用于风洞测试，可在模型基础上进一步增加压力测点、边界层转捩标记或可更换翼片接口，使同一前翼主体能够完成多组攻角与端板方案对比。

　　从制造与维护角度看，前翼属于易受碰撞的外露部件，碳纤维复合材料蒙皮、内部夹芯或肋板支撑是常见实现方式。三维结构需要在轻薄气动外形与碰撞刚度之间取得平衡：翼面壳体过薄会在高速气压下产生颤动，过厚则增加质量并改变前轴载荷。端板区域还要承受轮胎卷起的碎石和水花冲击，边缘连接需预留足够粘接或紧固件空间。维修场景下，前翼总成应能快速从鼻锥上拆换，因此中央安装孔位、定位面和工具操作空间都应在装配模型中明确表达。

　　流场分析时，应重点观察前翼下方低压带、翼尖涡流、端板外侧绕流以及前轮前驻点区域的相互作用。理想状态不是把所有气流都压向车底，而是让一部分气流经翼片加速后进入底板，一部分沿端板外侧绕过轮胎，还有一部分经中央区域稳定送入冷却或车身侧部通道。通过调整翼面曲率、襟翼重叠量、端板后缘角度和中央壳体下缘高度，可以在负升力、阻力、冷却流量和弯道稳定性之间取得可接受的折中。
