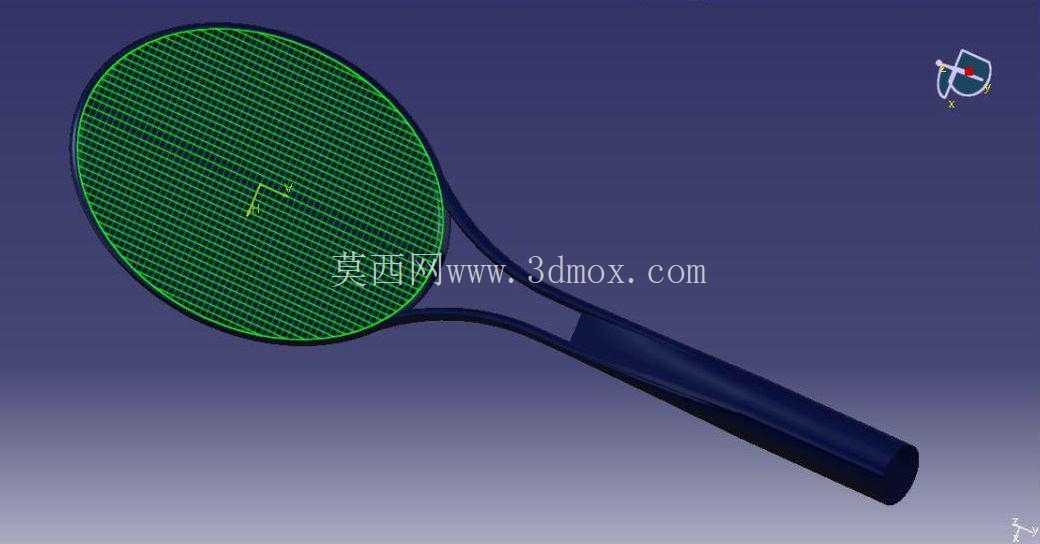

标准网球拍运动器材三维结构设计

在体育器材制造与运动装备研发领域，网球拍的结构设计直接影响击球手感、力量传递效率与运动损伤防护效果，这套三维结构完整还原了量产级网球拍的核心构造逻辑，可直接用于结构验证、工艺拆解与教学演示场景。从实际应用场景来看，该结构既适配业余爱好者日常训练使用，也可作为专业级球拍结构优化的基础参照，覆盖从青少年入门款到成人竞技款的结构改型需求，在体育用品生产企业的新品打样、高校运动装备设计专业的教学实训、运动力学仿真分析项目中都能直接作为基础模型使用。

从功能特性层面拆解，整个拍体分为拍框、网面支撑结构、拍喉、握柄四个核心功能段，拍框采用椭圆渐变截面设计，靠近拍喉位置的截面厚度更大，可承受击球瞬间网线传递的交变冲击力，避免拍框在高频次大力击球下出现应力断裂；拍框边缘做了圆弧过渡处理，既减少空气挥拍阻力，也能避免磕碰时的应力集中开裂。网面区域的支撑筋沿拍框内圈均匀分布，预留的网线穿装孔位间距符合主流穿线工艺标准，孔位边缘做了沉台倒角，可减少网线与拍框的硬摩擦，延长网线使用寿命。拍喉作为连接拍框与握柄的过渡结构，采用三角稳定构型，在保证轻量化的前提下提升整体抗扭性能，击球时拍面的抗偏转能力直接影响控球精度，该结构的过渡段壁厚做了渐变处理，靠近拍框位置壁厚稍薄以吸收部分击球震动，靠近握柄位置壁厚增加以保证力量传递的直接性。握柄段采用八边形截面设计，符合人体工学握持习惯，表面预留了缠裹吸汗带的余量空间，握柄与拍喉的连接位置做了同轴度限位结构，装配时可保证拍面与握柄基准面的角度偏差控制在行业允许范围内，避免出现拍面偏转影响击球方向的问题。

设计思路上，整套结构优先平衡了轻量化与结构强度的矛盾，拍体整体采用中空薄壁构型，在不额外增加重量的前提下提升截面惯性矩，保证挥拍灵活性的同时满足结构强度要求。外形尺寸方面，拍面长度与宽度比例符合主流竞技级球拍的尺寸规范，拍喉长度与握柄长度的比例适配多数成年使用者的握持习惯，整体长度控制在常规球拍的标准区间内，安装边界上，握柄末端预留了配重块安装槽位，可根据使用者的力量水平调整整拍重心位置，拍框顶部预留了避震器安装卡位，可直接加装主流规格的避震配件，无需额外改孔。从工程验证角度，该模型的各段衔接位置均做了圆角过渡处理，避免注塑或复合材料成型时出现缩痕、应力集中等工艺缺陷，各装配面的公差预留符合体育器材生产的通用工艺标准，可直接导出工程图用于开模验证或3D打印打样。在运动力学仿真场景中，该结构可直接导入仿真软件施加击球载荷，分析不同位置的应力分布与形变情况，为后续的材料选型、壁厚优化提供基础数模支撑，相比从零开始建模，可大幅缩短前期结构设计的周期，也可作为结构设计新人学习体育器材类产品构型逻辑的参考案例，理解中空薄壁类产品在强度、重量、使用手感之间的平衡设计思路。
