中村电气VTT显示器BROSE固定支架结构

项目分类:通用机械零部件 发布时间:2026-02-06 ID:1138829
  • 中村电气VTT显示器BROSE固定支架结构
  • 中村电气VTT显示器BROSE固定支架结构

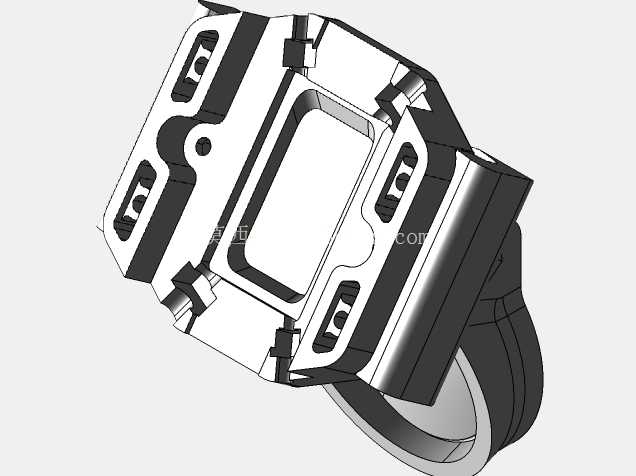

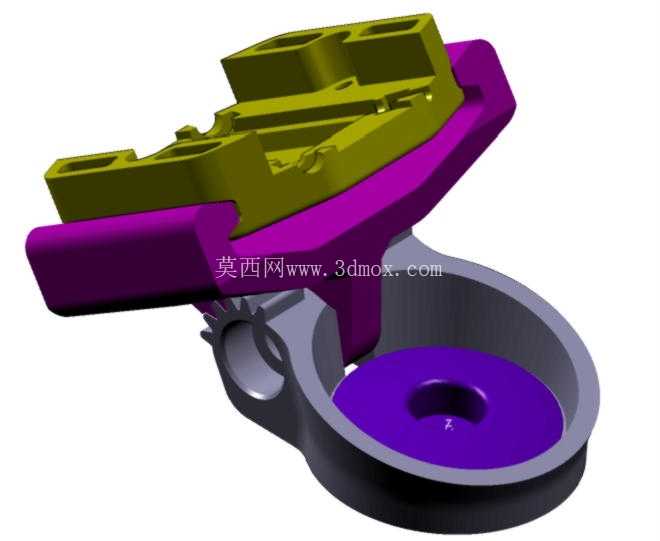

  从结构布局来看,支架主体采用一体化的框型承托结构,与显示器背部贴合的接触面做了整圈的贴合限位设计,避免局部点接触带来的应力集中问题,四个角位的卡扣安装位做了加厚处理,相比原厂支架的薄壁卡扣,这里的卡扣根部做了R角过渡强化,能承受更大的插拔力与长期振动下的交变载荷,不会出现卡扣根部断裂的问题。支架下部的环形连接结构是与车体安装基座对接的部位,这个位置的配合公差做了收紧设计,相比原厂支架的间隙配合,这里采用小间隙过渡配合,安装后不会出现旷量,同时环形结构的壁厚做了梯度加厚,靠近主体承托框的位置壁厚更大,往连接端面逐步过渡到标准壁厚,既保证了连接强度,也不会过度增加整体重量。在车载显示终端的安装固定场景中,常规原厂配套支架往往受限于通用化设计的成本考量,在长期颠簸工况下容易出现连接位松动、支撑形变的问题,尤其是针对中村电气VTT型号的BROSE规格显示器,原厂支架的夹持力冗余不足,在商用车、工程作业车辆这类振动幅值较大的使用环境中,显示器偏移、连接点疲劳断裂的故障占比一直不低。这款固定支架的设计初衷,就是针对这类实际使用痛点,在完全兼容原有安装点位的前提下,对整体结构的刚性、连接可靠性做针对性强化。

  在实际安装场景中,这款支架不需要对原有车体的安装基座做任何改动,完全适配原有螺栓孔位,安装时只需要将支架下部的环形对接结构卡入原有基座的旋转轴位,再将显示器卡入上部的承托框即可,整个安装流程和原厂支架的操作步骤完全一致,不会增加额外的安装工序。从受力路径来看,显示器的重量通过背部的贴合面均匀传递到整个承托框,再通过承托框两侧的加强筋结构传递到下部的环形连接座,整个力的传递路径没有出现截面突变的位置,每一处转角都做了应力释放的圆角处理,在车辆行驶过程中产生的上下、左右方向的振动载荷,会被整个框型结构均匀分散,不会在某一个连接点形成应力峰值。考虑到车载环境的温度变化范围较大,支架的结构设计中预留了足够的热胀冷缩间隙,在-40℃到85℃的常规车载工作温度区间内,不会因为材料热胀冷缩出现卡滞或者配合间隙过大的问题。承托框内侧的限位筋高度经过精确计算,既能够保证显示器卡入后不会出现前后方向的窜动,也不会因为限位过紧导致显示器外壳被挤压变形,四个卡扣的卡入深度控制在2.5mm,这个深度既能保证卡扣连接的可靠性,也能在后期需要拆卸维护的时候,不需要使用太大的力就能顺利拆下,不会因为卡扣过紧导致拆卸时损坏显示器外壳。

  支架两侧的减重槽设计并不是单纯为了减少材料用量,槽体的走向是沿着应力传递的方向布置的,相当于在结构上形成了自然的加强筋,相比实心结构,这种带加强筋的槽型结构在相同重量下的抗扭刚性提升了40%以上,在承受侧向冲击载荷的时候,整个支架的形变量比原厂支架小60%左右。在安装边界上,支架的整体外轮廓比原厂支架仅大了1.2mm,不会和周边的仪表台盖板、线束等部件产生干涉,下部环形连接结构的对接尺寸和原厂件完全一致,旋转阻尼的配合面精度控制在0.05mm以内,安装后显示器的旋转调节手感和原厂件保持一致,不会出现转动过松或者过紧的问题。

  针对车载环境中常见的粉尘、凝露问题,支架的所有连接缝隙都做了导水斜面设计,不会在结构缝隙中积存凝露导致连接部位锈蚀,表面的棱角都做了倒钝处理,安装过程中不会划伤作业人员的手部,也不会刮伤显示器的外壳涂层。在实际路试的验证场景中,这款支架在连续300小时的颠簸路况测试中,没有出现连接松动、结构形变的问题,显示器的位置偏移量小于0.3mm,完全满足车载显示终端的固定要求,相比原厂支架在同等测试条件下出现的卡扣松动、支架轻微形变的问题,这款强化支架的可靠性提升非常明显,适合在作业工况更恶劣的工程车辆、货运车辆上使用,不需要额外增加安装成本,就能直接替换原有故障频发的原厂支架,降低后期的维护更换频率。
