碳纤维车架五通精密通止规检测工具

在碳纤维自行车架的生产与装配环节，五通部位的尺寸精度直接决定了中轴组件的装配顺畅度、传动系统的同轴度以及整车长期使用的结构稳定性，一旦五通的内径尺寸、形位公差超出允许范围，轻则出现中轴转动卡滞、异响，重则会导致碳纤维结合面受力不均产生隐裂，大幅缩短车架使用寿命，这套针对碳纤维车架五通设计的精密通止规，就是为解决该部位尺寸校验痛点开发的专用检测工装。

整套检具采用分体式多规格设计，对应不同规格五通的通端、止端检测需求，所有检测端的工作表面均做了高精度研磨处理，表面粗糙度控制在Ra0.8以内，避免检测过程中刮伤碳纤维五通的内壁加工面。通端的设计严格匹配对应规格五通的最大实体尺寸，检测时可在无额外施压的状态下顺利通过五通的全长度区间，以此验证五通的最小内径是否满足装配下限要求，不会出现中轴组件无法压入的问题；止端则按照五通的最小实体尺寸做公差匹配，检测时止端的工作段无法进入五通内壁，或进入深度不超过规定的倒角引导段长度，以此判定五通的最大内径未超出公差上限，避免中轴压入后出现配合间隙过大、使用中松动移位的问题。

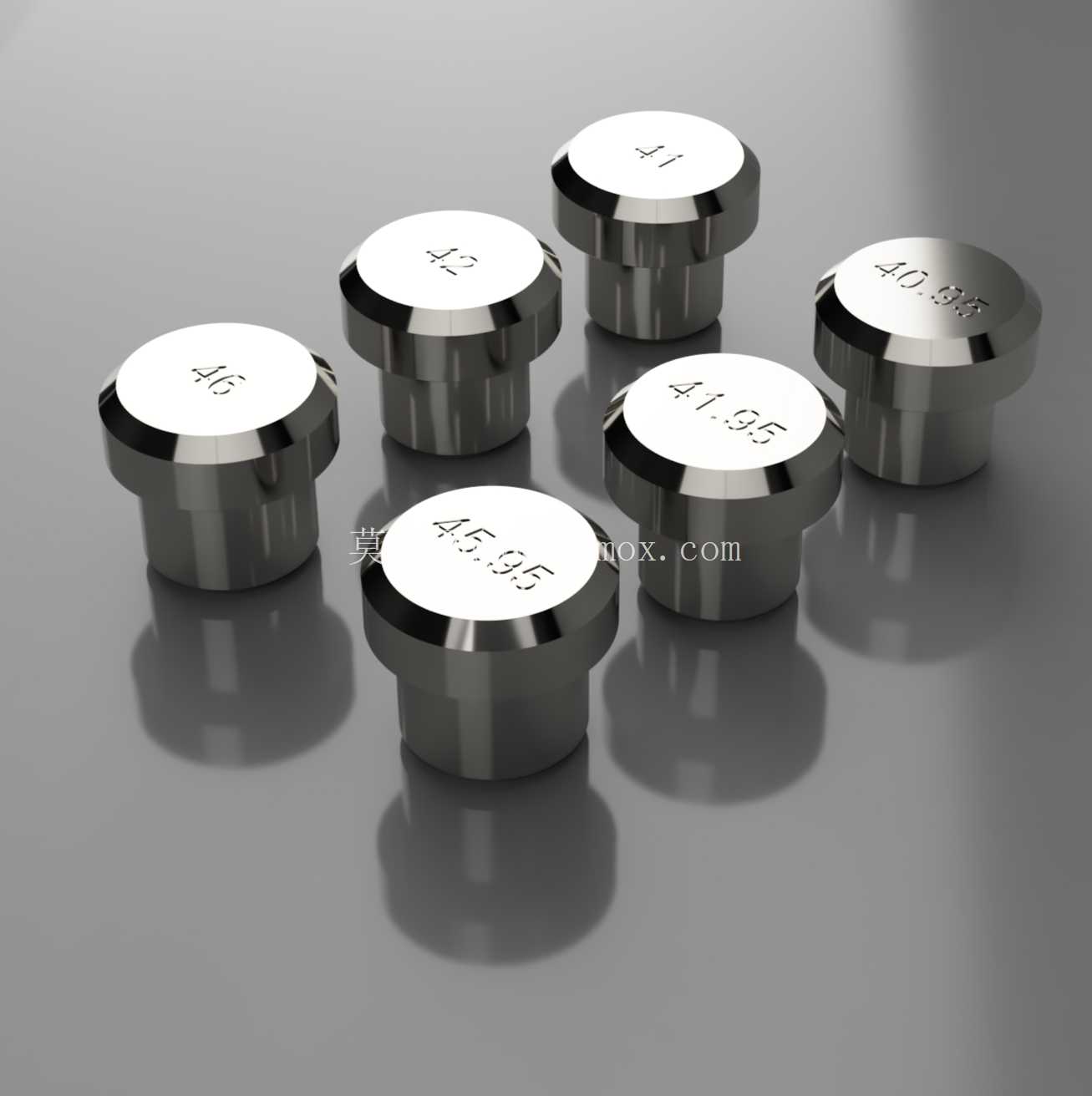

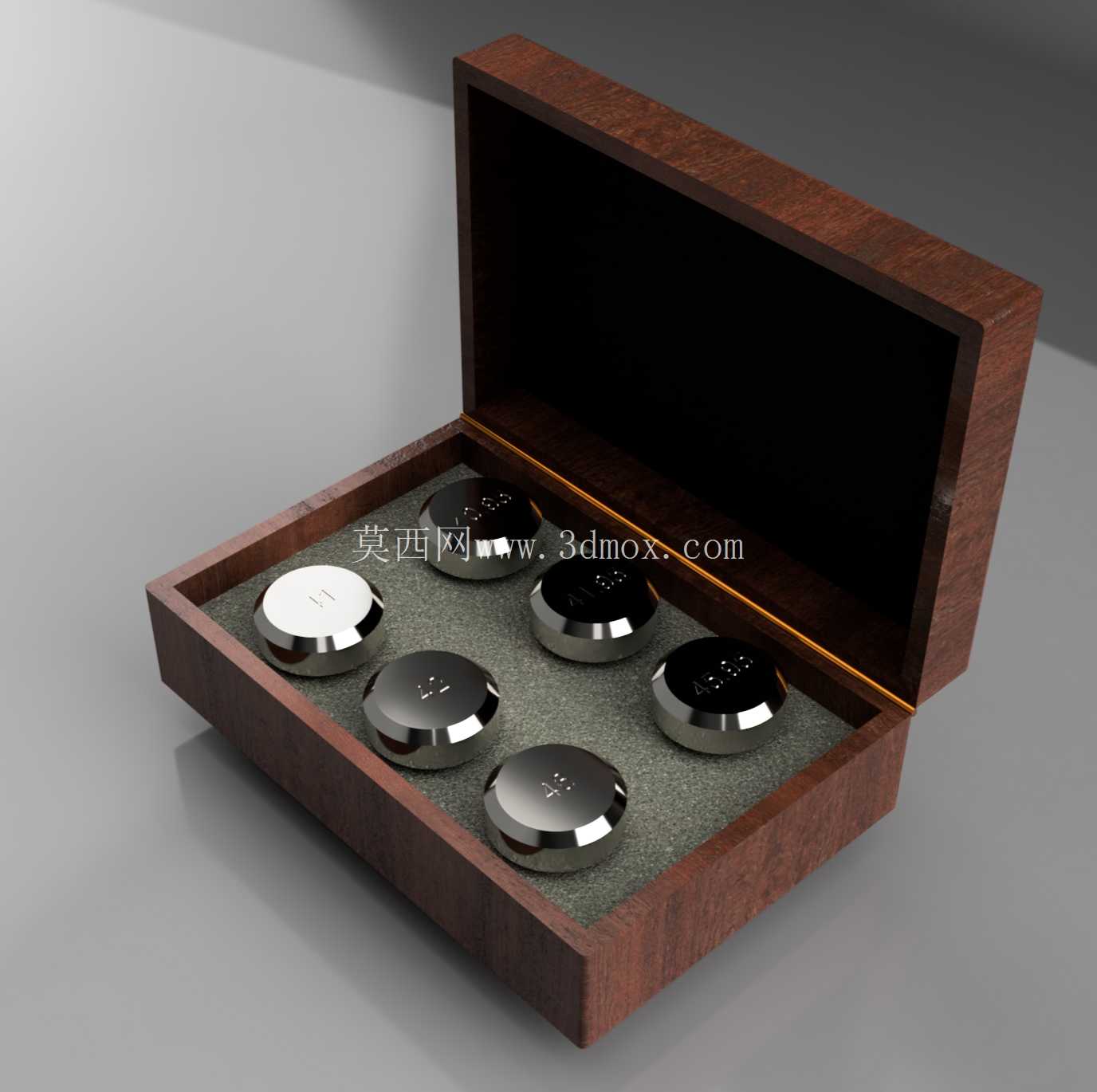

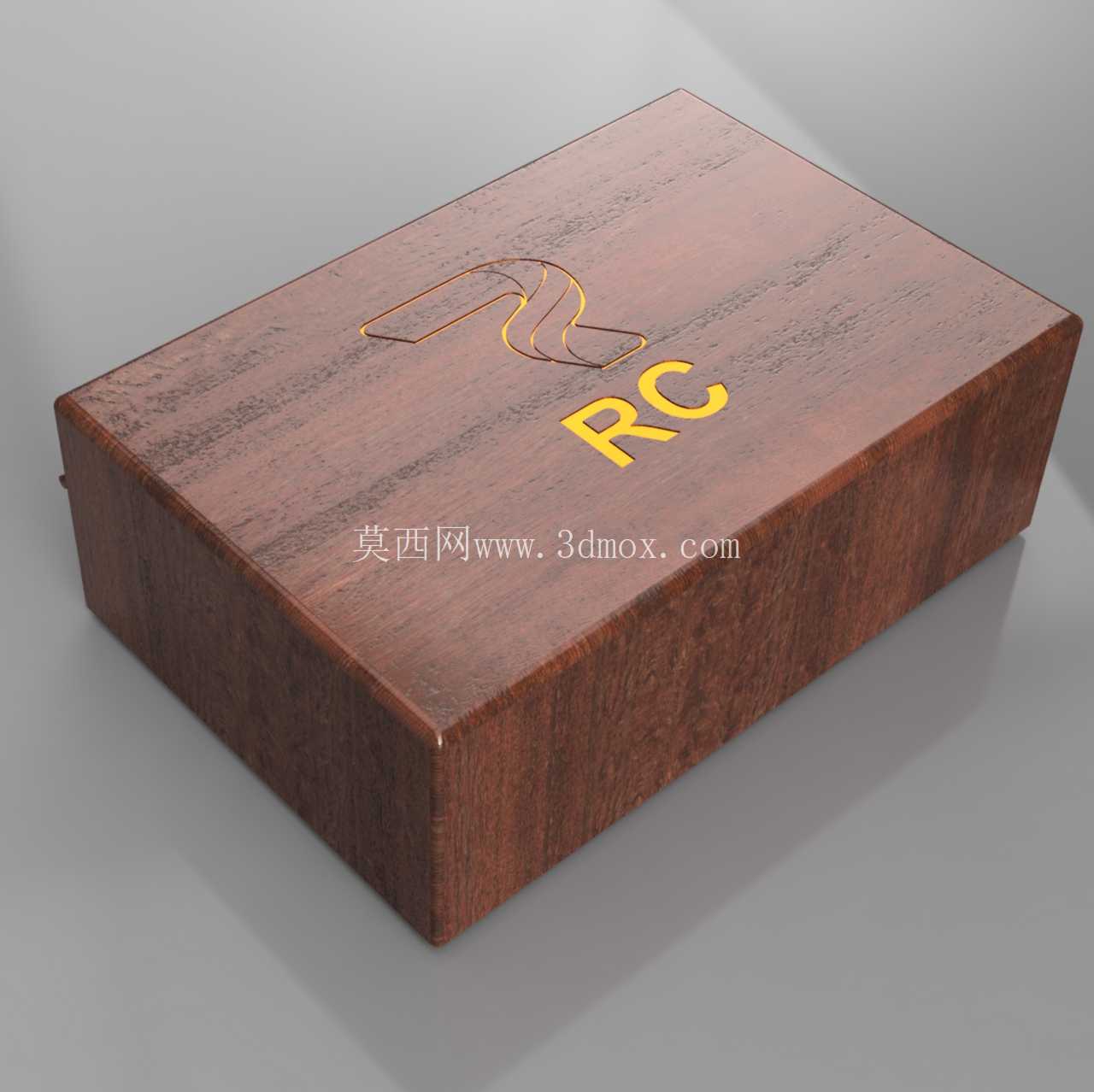

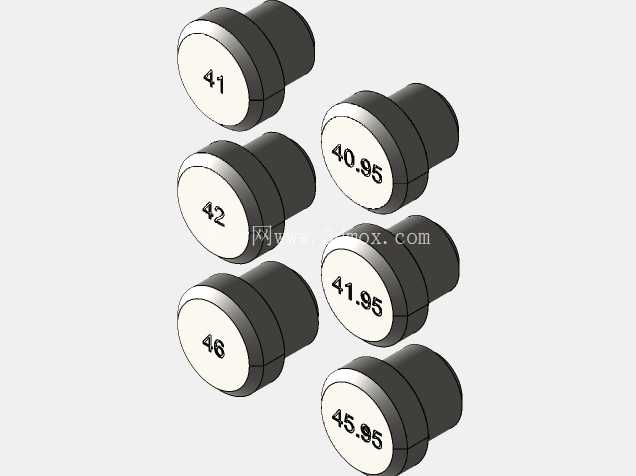

从设计思路来看，这套检具没有采用传统整体式通止规的结构，而是将不同检测规格的测头独立加工，配套木质收纳盒做定位存放，每个测头的握持端做了防滑的平面标识，不同规格的测头通过端面的蚀刻标记做区分，避免现场检测时拿错规格。测头的工作段与握持段之间做了退刀槽过渡，避免加工时的磨削应力集中导致测头变形，同时也能在检测时避让五通端口的加工倒角，保证检测面完全贴合五通的有效配合区间，不会因为倒角的尺寸偏差导致检测结果误判。

在实际生产场景中，这套检具可覆盖碳纤维车架成型后、涂装前的尺寸校验环节，也可用于成品车架入库前的终检，以及售后维修环节的五通磨损检测。检测操作不需要搭配复杂的读数设备，一线装配人员经过简单培训即可快速完成判定，相比使用内径千分尺多点测量的方式，检测效率提升60%以上，同时也避免了人工多点测量时的测点遗漏、读数误差问题。检具的所有测头均采用耐磨的合金钢材制作，经过热处理后硬度达到HRC60以上，长期反复使用也不会出现工作面磨损导致的检测精度漂移，日常存放时配套的收纳盒内衬采用防震的绒面材质，避免测头之间磕碰产生划痕、碰伤，影响检测精度。

从安装边界与尺寸适配来看，这套检具的每个测头工作段长度均匹配对应规格五通的标准有效长度，不会出现测头过长无法适配部分短轴五通、或是测头过短无法检测全段尺寸的问题，测头的导入端做了15度的导向倒角，检测时可以顺畅对准五通端口，不会因为对位偏差卡滞，导致操作人员误判尺寸不合格。针对碳纤维材质的特性，测头的工作边缘都做了R0.2的圆角钝化处理，没有锋利的锐边，避免检测过程中剐蹭破坏五通内壁的碳纤维铺层，造成不必要的零件报废。在批量生产的车架检测环节，这套检具可以快速筛除五通尺寸超差的不合格品，避免不合格品流到装配环节，导致中轴压装时出现碳纤维车架开裂的质量问题，有效降低生产环节的报废成本，同时也能保证出厂车架的五通尺寸一致性，提升整车传动系统的装配精度与使用寿命。
