适配六角轴的孔间距精准测量标记工具

　　在非标设备装配、小型机械调试以及创客类机械结构搭建场景中，经常会遇到需要在1/2英寸六角轴上标记不同间距孔位的需求，常规的钢直尺、游标卡尺在这类轴类零件上做标记时，很容易因为轴面的棱角、曲面出现定位偏移，导致后续钻孔、装配件的位置偏差，轻则需要反复修配，重则造成轴件报废。这款测量工具就是针对这类场景开发的专用定位治具，核心作用是在六角轴的安装作业中，快速完成不同间距孔位的精准定位与标记，省去反复测量、核对尺寸的步骤，降低轴类零件加工标记的出错概率。

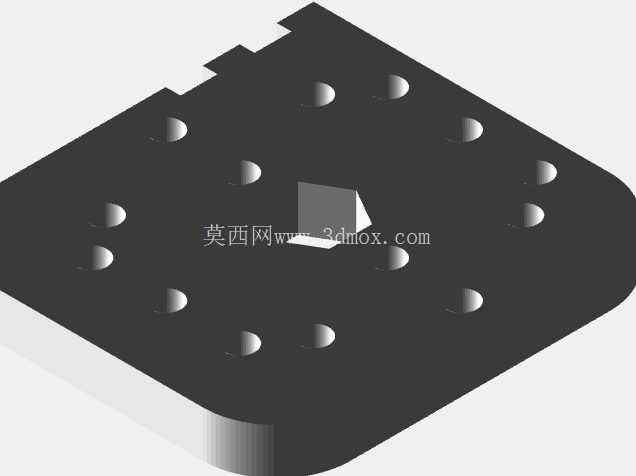

　　从结构设计来看，工具整体采用方形带切角的板式结构，中心设置正六边形的适配孔，尺寸完全匹配1/2英寸六角轴的外接圆直径，使用时可以直接套在六角轴上，依靠六边形的形面配合实现周向定位，不会在轴上发生转动偏移，保证标记的周向位置精度。工具本体厚度设定为0.25英寸，这个厚度尺寸经过实际装配验证，既不会因为过薄导致手持施力时发生形变，影响标记精度，也不会因为过厚占用过多轴段长度，干扰相邻装配件的位置判断。围绕中心的六角适配孔，工具表面呈辐射状分布了多组定位孔，每组定位孔对应不同的孔间距尺寸，所有孔位的位置度公差控制在0.1mm以内，能够满足常规机械装配的孔位精度要求。

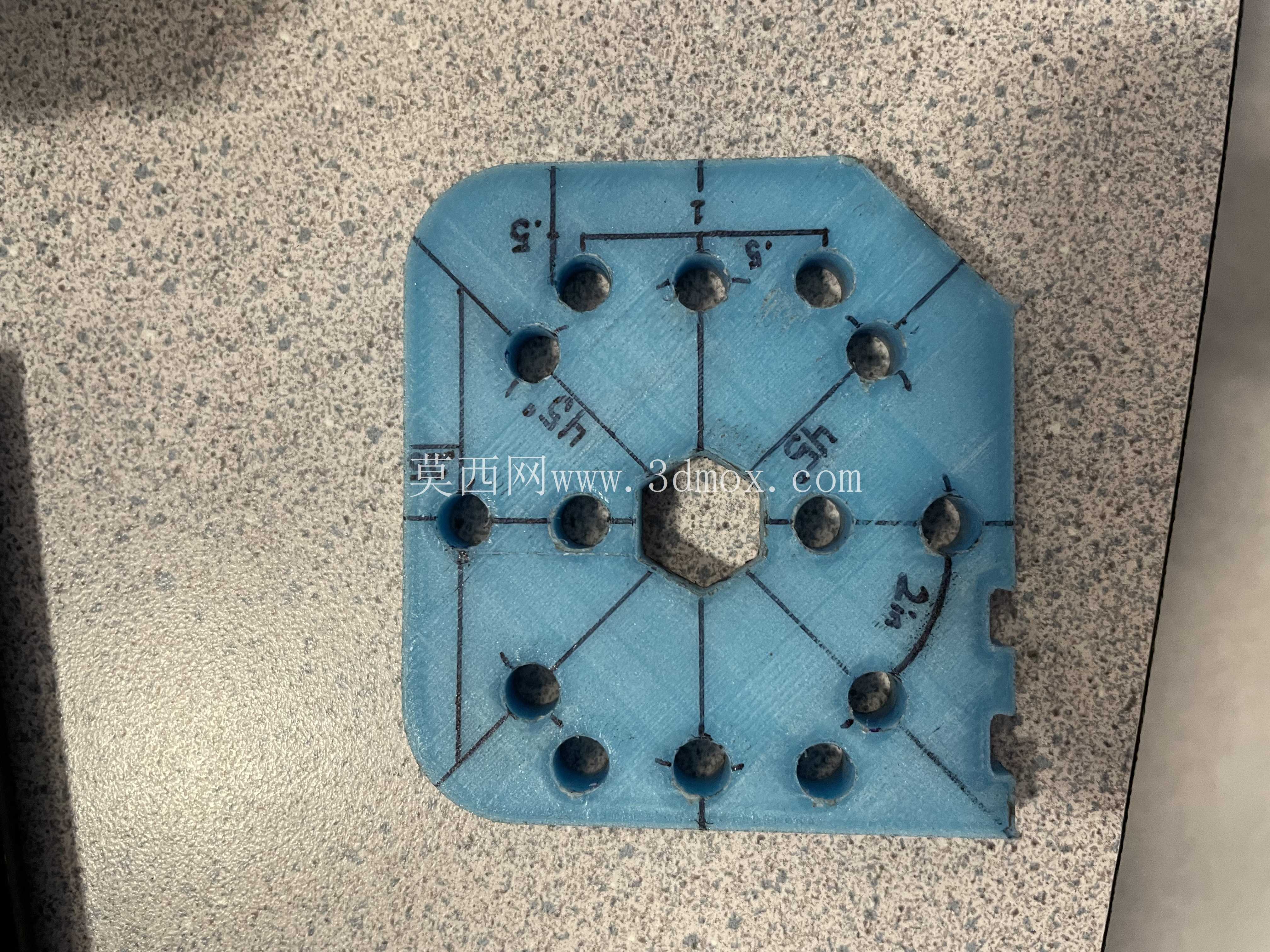

　　设计时特意将不同间距的定位孔沿圆周方向均匀排布，同时在每个孔位旁标注了对应的尺寸刻度，使用时不需要额外对照图纸，直接根据需要的孔间距选择对应的定位孔，用记号笔穿过定位孔就能在轴面上留下精准的标记点。考虑到这类工具大多会采用桌面级3D打印制作，设计时特意将所有孔位的边缘做了0.2mm的倒角处理，避免打印过程中出现层间错位导致的孔位缩孔，同时要求打印时采用100%填充率，保证工具本体的刚性，不会因为多次插拔、施力标记出现孔位磨损，延长工具的使用寿命。工具边缘的切角设计并非单纯的外形美化，而是为了在套入六角轴时，能够快速对齐轴的棱边，减少对位时间，同时切角后的边缘不会有尖锐直角，避免使用过程中划伤手部。

　　在实际使用场景中，这款工具可以覆盖小型机器人轮轴装配、非标自动化设备传动轴改装、DIY机械结构搭建等多个领域的轴类孔位标记需求，相比传统的划线定位方式，能够将单根轴的孔位标记时间从原来的5-8分钟缩短到1分钟以内，同时孔位的位置精度能够提升90%以上，避免因为标记偏差导致的后续装配问题。设计过程中还特意验证了不同打印材料的适配性，采用PLA、ABS等常规3D打印材料都能满足使用要求，不需要特殊的工程材料，降低了工具的制作成本。所有定位孔的孔径统一设置为3mm，刚好适配常规的记号笔笔尖、中心冲头尺寸，使用时不需要更换不同的标记工具，通用性更强。工具的整体外形尺寸控制在70mm见方，体积小巧，可以直接放在工具盒中携带，适合车间现场装配、户外设备维修等不同场景下使用，不需要依赖大型测量设备就能完成精准的孔位标记作业。
