越野摩托车后轮定位隔套结构设计

　　在越野摩托车的行走系统装配环节，后轮轴系的轴向定位精度直接决定了轮组运转的同轴度、链条传动的啮合稳定性以及长距离非铺装路面行驶的结构可靠性，这类看似不起眼的环形隔套零件，恰恰是轴系装配中控制轴向间隙、分散锁紧应力的核心部件。这款适配特定年份CR系列越野车型的后轮垫片，在设计之初就充分考虑了越野场景下的载荷特性：非铺装路面骑行时，后轮会持续承受来自路面的冲击载荷、急加速时的链条拖拽力矩以及转向侧倾时的轴向分力，普通平垫片无法满足轴肩与轮毂轴承内圈之间的精准间距补偿需求，很容易出现轴承偏磨、后轮摆动、链条异常拉长的故障。

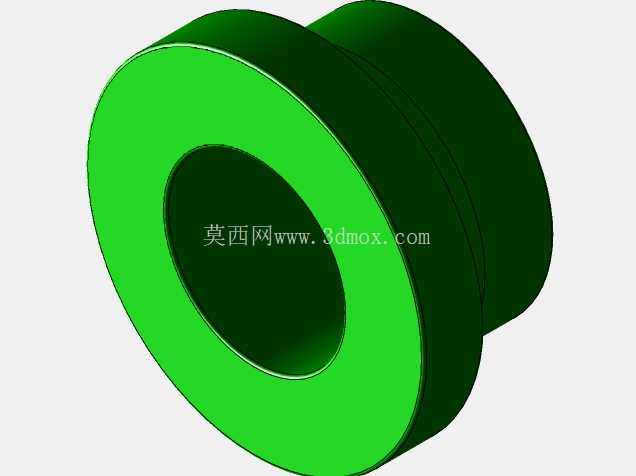

　　从结构形态来看，该零件采用阶梯式变径环形结构，大直径端面贴合轮毂轴承内圈侧面，小直径轴段嵌入轮毂安装沉孔内，这种设计并非单纯的外形区分，而是通过嵌入段的径向配合实现垫片的自定心，避免锁紧后轮轴螺母时垫片出现径向偏移，导致轴承内圈受力不均。内孔直径与后轮轴的配合间隙控制在0.1mm以内，既保证装配时垫片可以顺利穿入轴体，又不会因为间隙过大造成轴系径向攒动；大端面的平面度公差控制在0.05mm范围内，确保与轴承内圈的完全贴合，避免局部应力集中造成轴承压痕或垫片变形。设计过程中需要严格匹配两款车型的后轮安装边界：CR125与CR250在对应年款的后轮轮毂轴承间距、轴肩高度参数完全一致，因此该垫片可以实现跨车型通用，减少配件品类的冗余。零件的轴向厚度是核心参数，需要精准补偿轮毂轴承内圈与后轮轴锁紧台阶之间的间隙，厚度公差控制在±0.03mm，既不能过厚导致轴承预紧力过大造成运转卡滞、温升过高，也不能过薄导致轴向间隙过大，轮组出现窜动。在材质选择的适配性上，这类垫片通常采用中碳钢经表面发黑处理，兼顾结构强度与防锈性能，能够承受后轮轴锁紧时的较大压紧力，不会在长期冲击载荷下出现压溃变形；两端面的边缘做了0.5mm的倒角处理，既去除机加工产生的毛刺，避免装配时刮伤轴承内圈或轴肩表面，也能引导零件顺利嵌入轮毂沉孔，提升装配效率。

　　从实际维修装配的场景来看，很多越野摩托车的后轮故障都源于这类隔套垫片的磨损或变形：当垫片端面出现磨损凹坑、内孔被磨成椭圆后，后轮的旋转中心会与轴系中心出现偏移，高速行驶时会产生明显的后轮抖动，链条传动的噪音也会显著增大，严重时甚至会造成轴承抱死、轮组脱落的安全事故。因此在建模过程中，需要严格还原阶梯结构的直径差、嵌入段的长度、各端面的倒角尺寸，不能简化为等厚度的普通平垫，否则加工出的零件无法正常装入轮毂沉孔，会出现装配干涉。此外，零件的同轴度公差也是设计重点，内孔与外圆的同轴度需要控制在0.02mm以内，确保装配后垫片的外圆与轮毂沉孔均匀贴合，不会出现单侧别劲的情况。

　　对于三维建模从业者而言，这类轴系隔套类零件看似结构简单，实则需要结合整车的装配尺寸链进行参数校核，每一个尺寸的设定都对应着实际装配中的功能需求，不能仅凭视觉观感随意绘制。比如阶梯处的过渡圆角设计，采用R0.2的小圆角过渡，既避免应力集中造成零件在变径处断裂，又不会因为圆角过大导致与轮毂沉孔的端面干涉，影响贴合精度。在越野摩托车的赛事级改装场景中，这类垫片还会根据车手的骑行习惯、轮毂改装件的尺寸偏差进行定制化调整，通过微调垫片厚度来改变后轮的轴向位置，优化链条的传动对齐度，减少动力传输过程中的损耗，这也要求三维模型具备参数化调整的便利性，能够快速修改厚度、直径等核心参数，适配不同的改装需求。日常维护中，每次拆解后轮检查轴承状态时，都需要同步检查该垫片的端面磨损情况、内孔是否失圆，一旦出现变形或磨损超差就需要及时更换，避免引发连锁的部件损坏，这也从侧面体现了这类小零件在整车可靠性中的重要作用。
