壁挂式迷你家用双杠健身支撑结构

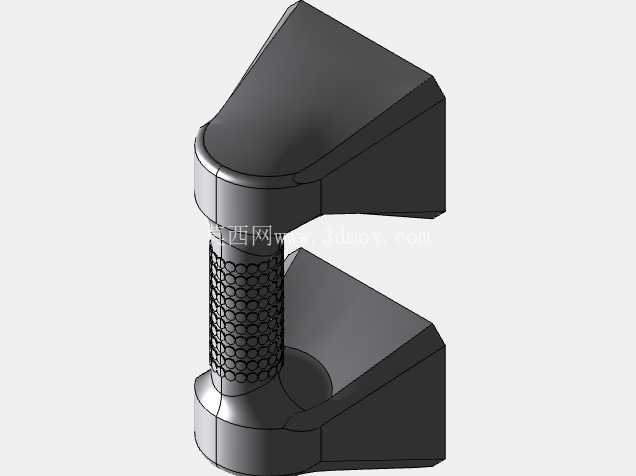

　　这款壁挂式迷你双杠的设计初衷，是解决小户型居家健身、小型工作室墙面空间利用的核心痛点，区别于传统落地式双杠需要占用整块地面空间的弊端，整个结构依托建筑墙面完成载荷传递，不需要额外做地面固定，安装完成后下方空间可完全留空，不会对日常通行、其他物品摆放造成干扰。从结构受力逻辑来看，整个支撑件分为上下两个墙面固定基座，中间通过带防滑纹理的握持立柱连接，上下基座的接触面做了适配墙面安装的平整贴合面，预留的安装孔位可适配常规膨胀螺栓的安装尺寸，安装时只需要确认墙面为实心承重墙或者混凝土结构，按照孔位标记打孔固定即可，不需要额外做墙面加固处理，单组固定点的抗剪切载荷经过结构校核，可满足常规体重人群的训练载荷需求。

　　握持区域的表面做了蜂窝状防滑纹理处理，区别于光滑金属面容易因为手汗打滑的问题，这种凹凸纹理既可以增加手掌与接触面的摩擦力，训练时不需要额外佩戴防滑手套也能保持稳定握持，同时纹理的凸起高度控制在1.5mm以内，不会因为纹理过深硌伤手掌，长时间训练也不会产生明显的不适感。上下基座的外形做了圆弧过渡处理，所有外露的棱边都做了R3以上的圆角倒钝，避免训练过程中肢体磕碰造成划伤，基座的外侧轮廓做了斜切收边处理，既可以减少结构本身的重量，也能避免直角外凸带来的磕碰风险。

　　从安装边界来看，整个结构突出墙面的距离控制在350mm以内，握持立柱的中心距按照常规双杠训练的肩宽适配范围设计，可满足不同肩宽人群的臂屈伸、支撑抬腿等常规双杠训练动作需求，上下基座的垂直安装间距可根据使用者的身高、训练习惯做小幅调整，不需要严格按照固定间距安装，适配性更强。结构的材质选型上，固定基座采用高强度工程塑料或者铸铝材质即可满足强度需求，中间握持立柱可选用金属管材做外包覆处理，兼顾结构强度与握持舒适度，整个结构的总重量控制在合理范围内，单人即可完成安装作业，不需要借助大型吊装设备。

　　从实际应用场景来看，除了家庭居家健身使用，也可以安装在写字楼的员工休息区、小型健身工作室的墙面空余位置、公寓的公共活动区，不需要占用专门的健身区域空间，就能为使用者提供双杠训练的支撑条件。设计过程中特意规避了传统双杠的横向连接杆结构，整个支撑结构为单侧墙面固定，两个对称安装的支撑件即可组成一套完整的双杠，两个支撑件之间的水平间距可根据使用者的肩宽、训练动作需求灵活调整，不需要在出厂时就固定间距，适配不同人群的使用习惯。握持立柱的直径按照成年人手掌的握持舒适度设计，周长控制在120mm左右，符合大多数人的握持尺寸，不会因为直径过粗导致握持费力，也不会因为直径过细导致握持时压强过大产生手掌酸痛。结构的受力传递路径非常清晰，训练时的载荷通过握持立柱传递到上下两个固定基座，再通过膨胀螺栓均匀传递到建筑墙面，不会出现应力集中的薄弱点，反复加载卸载也不会出现结构松动的问题，日常使用只需要定期检查固定螺栓的松紧度即可，不需要复杂的维护保养。
