单座400-660CC排量UTV全地形车底盘

这套UTV底盘结构针对单座驾乘的全地形穿越场景开发，适配400CC至660CC排量的单缸或双缸动力单元，核心定位覆盖沙地穿越、林间非铺装路行进、户外越野休闲等使用场景，区别于常规双座UTV的载人载物设计，单座布局将结构重心集中在车辆中轴线位置，大幅降低复杂地形下的侧倾风险，更适合单人越野穿越、户外作业通勤的使用需求。

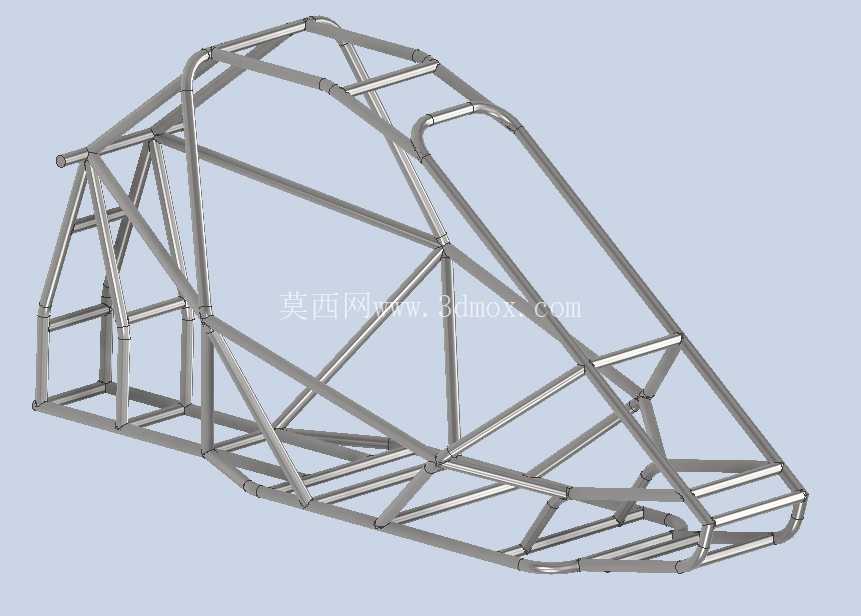

从结构布局来看，底盘采用双纵臂式独立悬架作为核心承载结构，前后悬架的摆臂铰接点均做了加强衬套预留位，可根据使用场景更换不同硬度的橡胶衬套或聚氨酯衬套，兼顾铺装路面行驶的平顺性与非铺装路面冲击下的结构强度。主车架采用无缝钢管拼接的桁架式结构，主管径选用40mm壁厚3mm的冷轧无缝钢管，横向加强筋采用25mm壁厚2mm的同材质管材，所有焊接节点均做了圆弧过渡处理，避免应力集中导致的车架开裂问题，整车轴距控制在1850mm，轮距1280mm，最小离地间隙320mm，这个尺寸边界既保证了狭窄林间路径的通过性，也能在沙地行驶时获得足够的接地面积支撑，避免陷车风险。

动力安装位的设计做了模块化预留，发动机安装支架设置了三组不同位置的固定孔位，可适配市面上主流的400CC到660CC排量的立式、卧式单缸发动机，以及部分V型双缸动力单元，安装面的平面度公差控制在0.2mm以内，保证动力输出轴与传动系统的同轴度，减少高速运转下的传动抖动。传动系统采用后置后驱的布局，差速器安装位预留了锁止差速器的安装空间，用户可根据使用需求更换开放差速器或牙嵌式锁止差速器，传动轴的过桥轴承支架设置了长圆孔调节位，可快速调整传动轴张紧度，降低后期维护的操作难度。

底盘的制动系统安装位做了前后盘刹的通用预留，前轮刹车卡钳支架适配对置四活塞卡钳，后轮适配双活塞卡钳，刹车管路的走线槽全部集成在车架管材内侧，避免越野过程中飞石、树枝刮蹭导致的管路破损。转向系统采用齿轮齿条式转向机，转向柱的倾斜角度设置了三档调节位，可适配不同身高的驾乘人员调整驾驶姿态，转向拉杆的球头选用防尘防水的密封式结构，可在沙地、泥水环境下长期使用无需频繁更换润滑脂。

燃油箱的安装位设置在驾驶座后方的重心平衡点位置，油箱容积预留22L的安装空间，可支持连续180公里以上的越野续航，油箱固定带采用快拆结构，无需拆解周边覆盖件即可快速完成油箱拆卸维护。电气系统的走线全部采用防水接插件，主线束的布置路径沿车架主管内侧排布，每隔150mm设置一个线束固定卡扣，避免车辆颠簸过程中线束晃动产生的磨损，电瓶安装位预留了通用12V20Ah铅酸电瓶以及同尺寸锂电池的安装空间，固定支架做了减震橡胶垫铺垫，减少越野震动对电瓶寿命的影响。

在设计过程中，针对沙地行驶的特殊需求，底盘下方的所有突出部件都做了圆弧导角处理，避免托底时部件被沙土剐蹭损坏，同时车架底部预留了护板安装孔位，可加装5mm厚度的铝合金护板覆盖发动机、油底壳、传动箱等核心部件，防止飞石撞击导致的部件损坏。悬架的行程设置为前悬220mm、后悬240mm，配合螺旋弹簧与双向阻尼减震器的安装位，可在飞跃落地时提供足够的缓冲行程，避免冲击力直接传递到车架导致结构变形。

底盘的安装边界做了充分的通用化设计，前部预留了绞盘安装支架，可直接适配3500磅规格的电动绞盘，后部预留了拖挂接口，可拖挂小型户外露营装备或作业工具，两侧的脚踏位置做了防滑齿结构，同时预留了侧护杠的安装孔位，可根据使用需求加装防护结构。所有连接螺栓的规格都做了统一化处理，除发动机固定位采用10.9级高强度螺栓外，其余结构连接位均采用8.8级标准螺栓，方便后期维护时的配件更换，减少特殊规格配件的储备需求。
