半挂车可快拆式侧防护栏结构设计

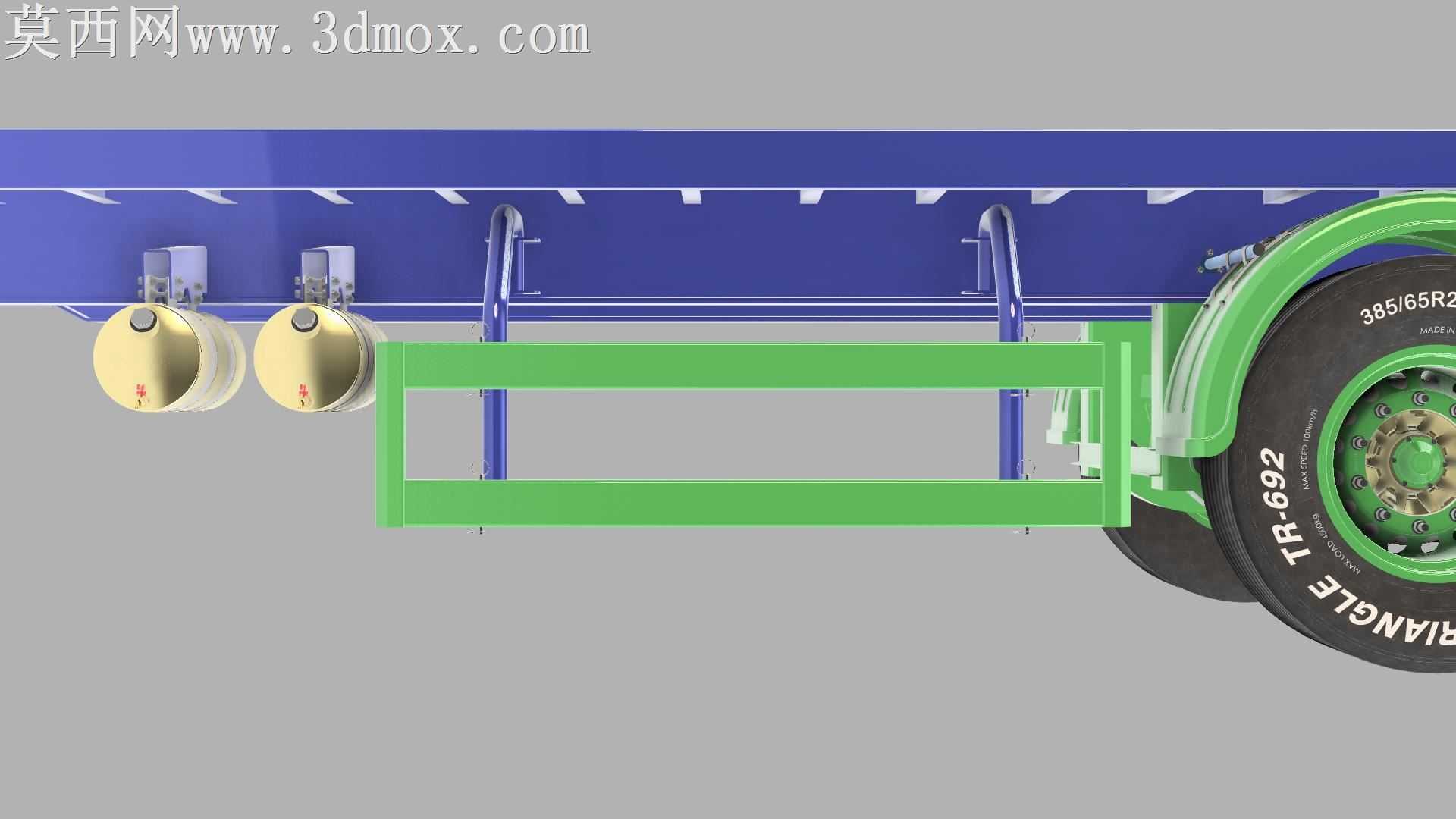

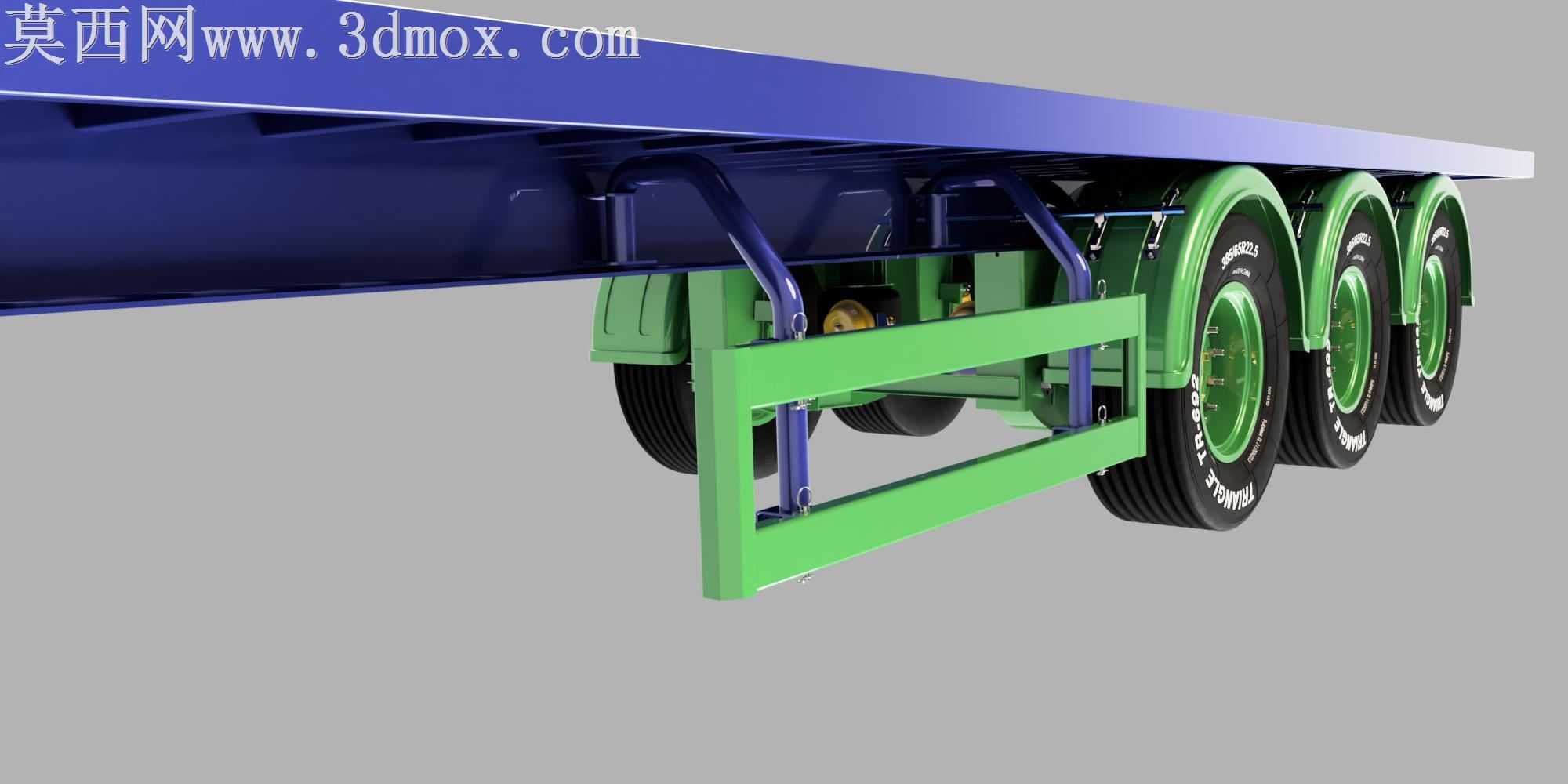

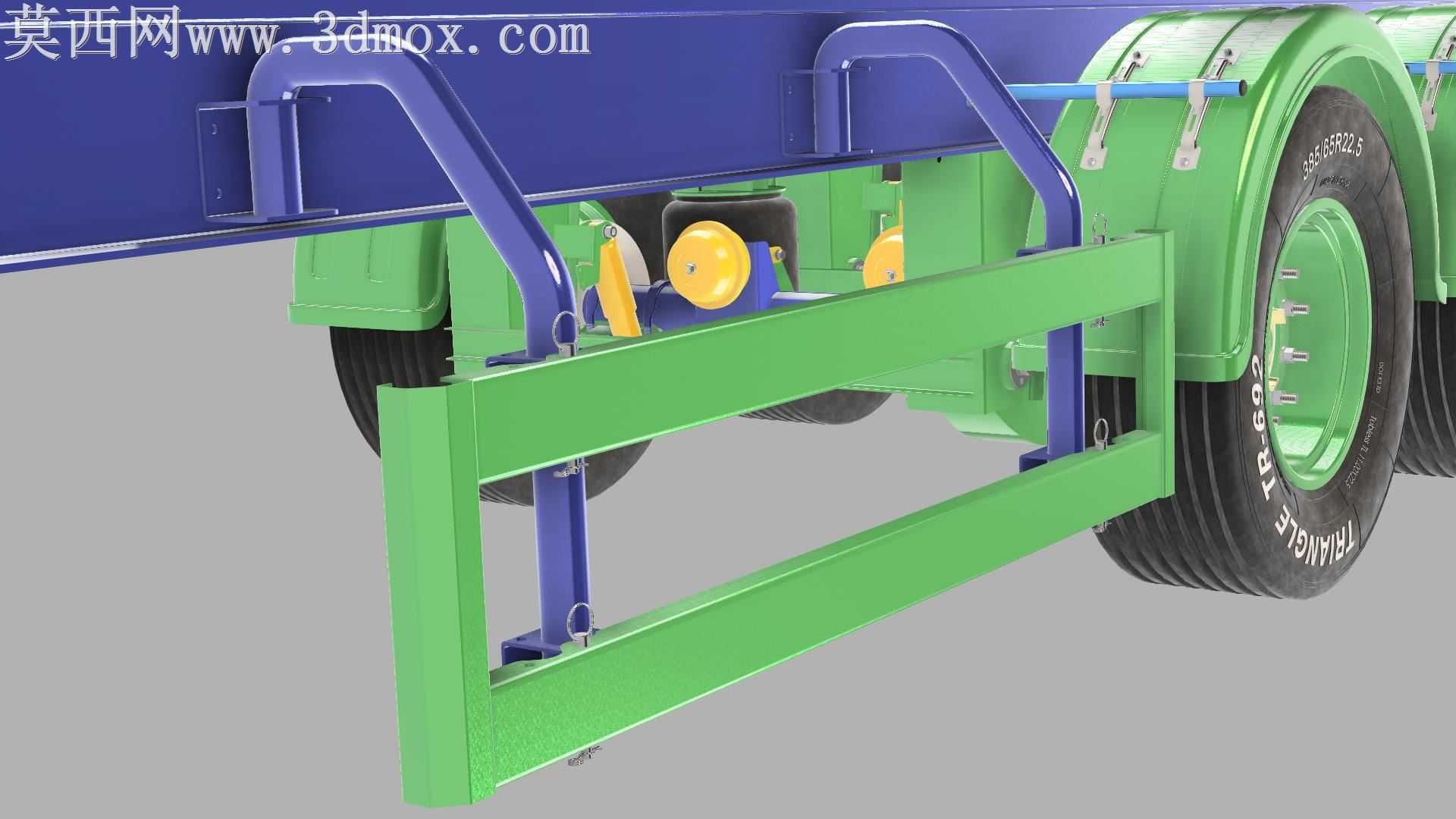

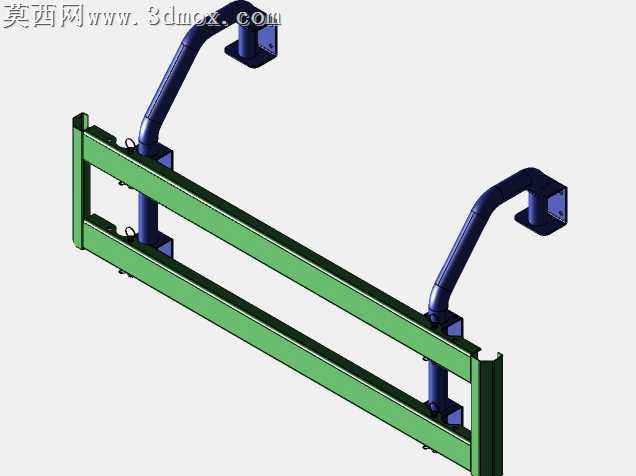

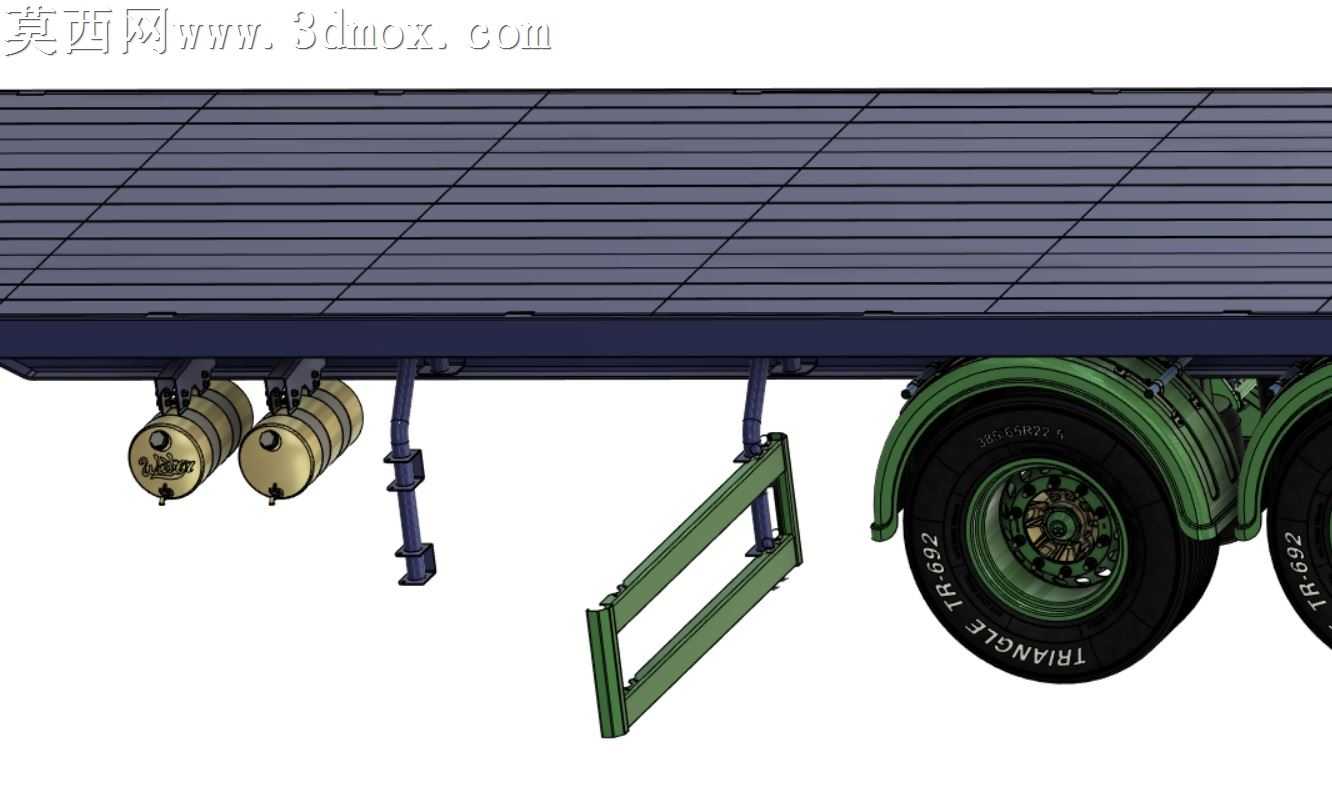

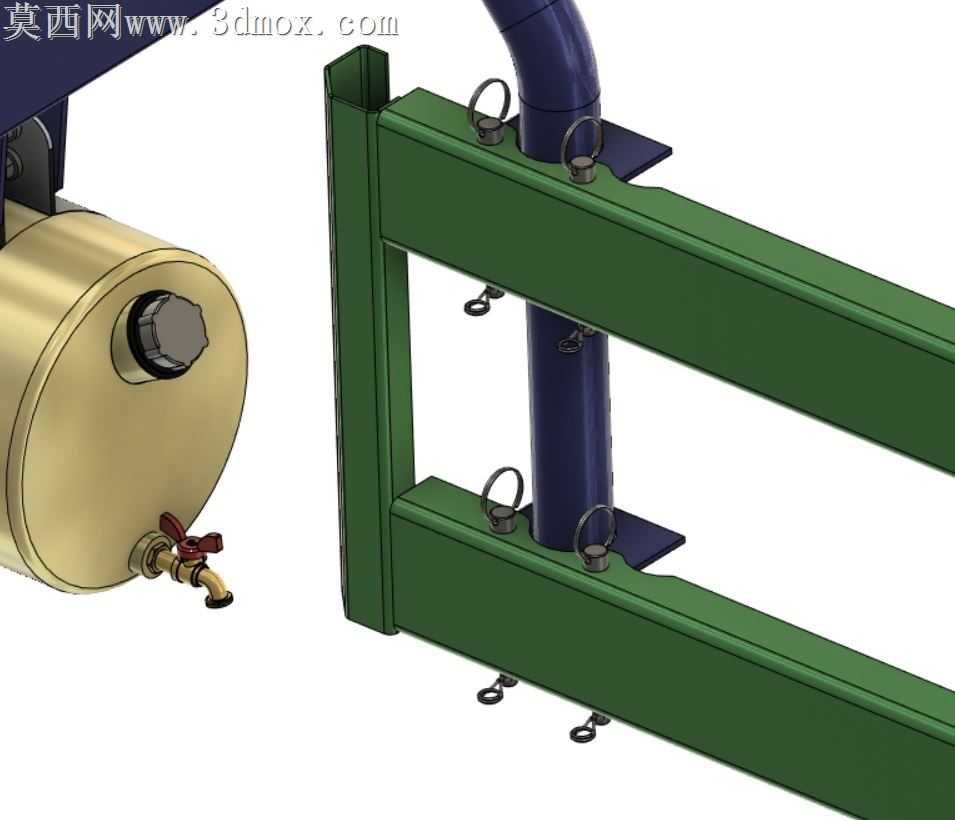

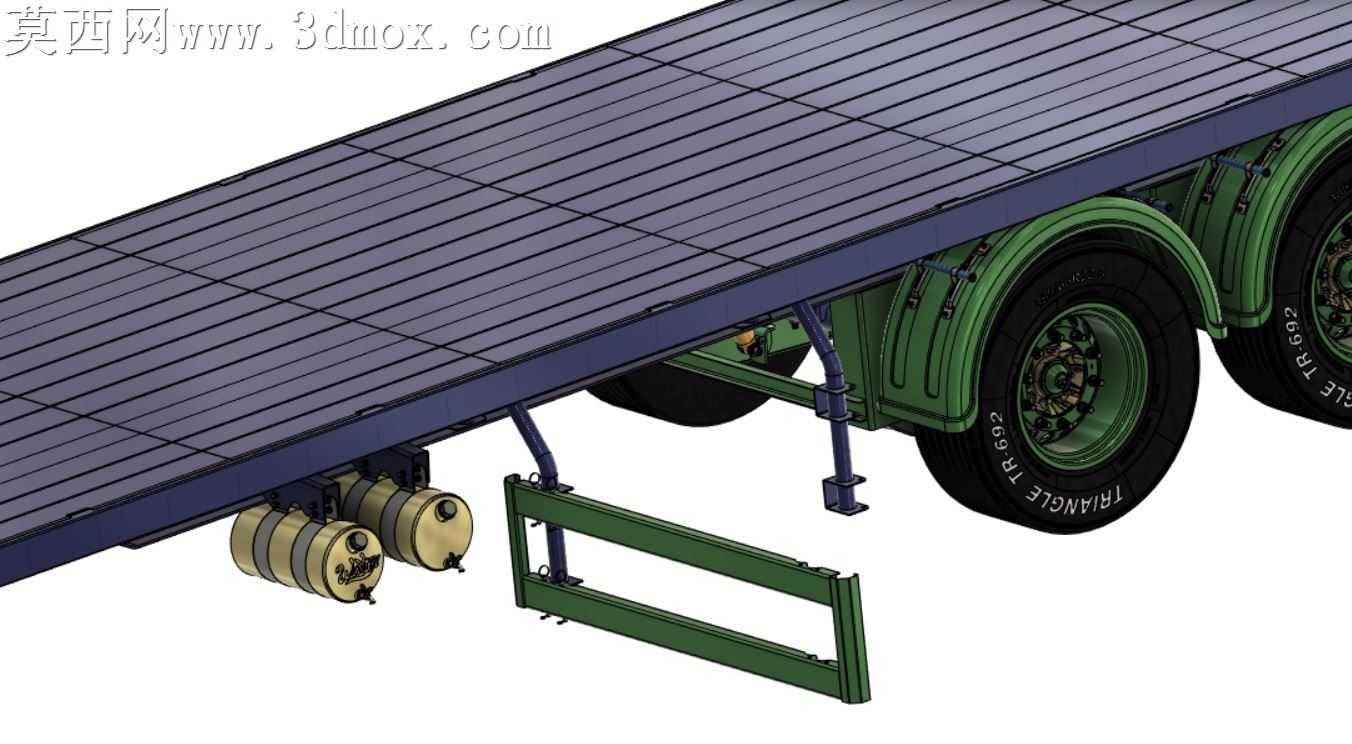

本作品为半挂车侧防护装置的三维参数化模型，在建模阶段采用自顶向下的设计思路，先完成半挂车车架侧边安装基准、车轮轮周安全间隙的空间定位，再逐层拆分侧护板的各组成构件，确保所有部件的装配公差符合商用车底盘零部件的设计规范。建模过程中对金属弯管支架采用扫掠特征生成流畅的弯折弧度，对长条形防护横梁采用抽壳与加强筋结合的特征设计，既还原了真实构件的壁厚参数，也通过结构特征体现了型材加工的工艺特性，所有安装孔位、连接挂点的位置都经过空间干涉校验，保证与车架纵梁、悬挂组件、轮胎周边部件不存在装配冲突。材质与渲染阶段，针对不同部件赋予对应的物理材质属性：车架纵梁采用高饱和度的深蓝色金属烤漆材质，还原商用车底盘车架的常规涂装效果；侧防护横梁采用醒目的亮绿色哑光防护漆材质，符合道路车辆侧防护装置的可视性要求；弯折支撑支架采用蓝紫色金属喷塑材质，区分不同功能构件的视觉层次；轮胎部分还原橡胶材质的细微颗粒纹理与胎侧标识细节，金属连接件部分添加轻微的使用磨损质感，整体渲染采用柔和的工作室漫反射光照，避免过强的反光遮挡结构细节，同时添加柔和的环境遮蔽效果，凸显各部件的装配层次与空间位置关系。结构设计上，该侧护板采用快装快拆的连接结构，设置两种开启与拆卸模式：日常维护时可通过侧边的快拆锁止结构将侧护板向外侧翻转开启，留出底盘下部作业的操作空间，无需完全拆除构件即可完成底盘管路检查、临近部件维保等操作；当需要更换轮胎或开展底盘深度维修作业时，可快速解除支架与车架的连接锁点，将整套侧护板完全拆下，获得充足的作业空间，避免护板对维修操作造成干涉。设计过程中充分考虑了侧护板的防护安全要求，横梁的离地高度、横向覆盖范围都符合商用车侧防护的相关安全标准，支架部分采用弯折圆管结构，在保证结构强度的同时降低自身重量，连接点处设置缓冲减震结构，减少车辆行驶过程中震动对护板连接可靠性的影响，整体模型完整还原了产品的装配关系与功能特性，可用于半挂车底盘配件的结构展示、安装模拟以及相关教学演示场景。
