带散热鳍片的嵌入式工业控制机箱结构

这款嵌入式工业控制机箱的结构设计，首先围绕工业现场的严苛部署环境做了针对性考量，常见的部署场景包括产线设备侧挂安装、控制柜内嵌入式安装、户外通讯基站机柜内挂载等，这类场景普遍存在空间局促、环境温度偏高、周边存在电磁干扰、安装后维护操作空间有限的共性问题，设计阶段就把这些实际工况作为核心约束条件。从外形尺寸来看，整机采用标准1U高度的长方体构型，宽度适配常规19英寸机柜的安装孔位预留，深度控制在200mm以内，安装边界上预留了侧边挂耳的安装孔位，孔位间距符合通用工业机柜的安装标准，不管是螺丝固定在机柜立柱上，还是通过卡扣嵌入设备预留槽位都能适配，不会出现和周边元器件干涉的问题。

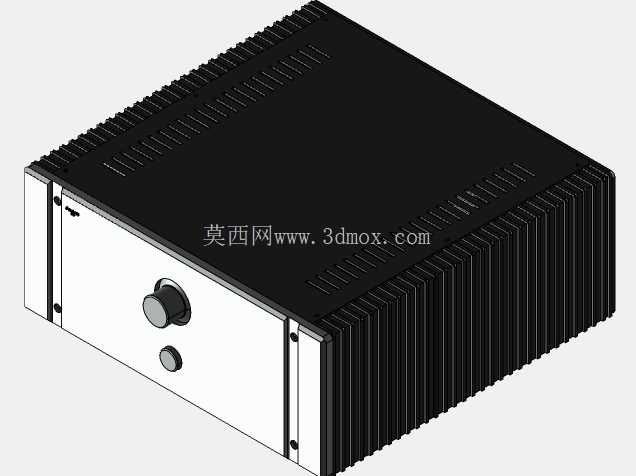

散热结构是这款机箱设计的核心亮点，机箱三个侧面都采用了一体化挤出的铝制散热鳍片结构，鳍片的间距控制在2mm，鳍片高度15mm，这种结构不需要额外加装散热风扇，依靠鳍片增大和空气的接触面积，就能把内部主板、电源模块、通讯模块工作产生的热量快速传导到壳体外，完全避免了风扇积灰、风扇寿命短带来的设备故障问题，适配多粉尘、长时间连续运行的工业场景。前面板采用1.5mm厚的冷轧钢板做白色喷塑处理，和黑色的散热鳍片主体形成清晰的视觉区分，面板上预留了两个旋钮安装位，大尺寸旋钮用于设备的电源通断或者工作模式切换，小尺寸旋钮用于信号增益或者参数微调，旋钮周边预留了足够的手指操作空间，即使操作人员戴劳保手套也能顺畅操作，不会出现旋钮间距过小卡手的问题。前面板的四个角都预留了沉头螺丝孔，用于前面板和主体框架的固定，沉头设计保证螺丝安装后不会突出面板表面，避免安装时刮擦周边线缆或者操作人员。

机箱的内部结构做了分层设计，底层预留了主板安装的铜柱孔位，孔位适配通用的工业级ITX主板尺寸，中层预留了电源模块和通讯扩展模块的安装空间，上层预留了走线槽位，内部走线可以顺着槽位规整布置，避免线缆杂乱影响散热或者干扰信号传输。壳体的拼接处都做了折弯搭接的止口结构，不仅能提升壳体的整体结构强度，还能起到一定的电磁屏蔽作用，减少外部电磁信号对内部通讯模块的干扰，同时也能阻挡部分粉尘从拼接缝隙进入机箱内部。前面板和主体框架的连接除了螺丝固定之外，还在侧边预留了接地柱的安装位，设备安装时可以直接把接地线缆固定在接地柱上，满足工业设备的接地安全要求。

在实际使用中，这款机箱可以搭载工业级通讯主板、边缘计算模块，作为产线数据采集的网关设备使用，也可以搭载信号处理模块作为通讯中继设备安装在信号传输节点，无风扇的结构设计让设备的平均无故障运行时间大幅提升，不需要定期清理风扇滤网或者更换风扇，降低了现场运维的工作量。设计阶段也考虑了加工工艺的可行性，散热鳍片部分采用铝合金一体挤出成型，挤出后只需要做切断和表面氧化发黑处理，加工工序少，批量生产的良率高；前面板采用钣金冲压成型，喷塑后和主体组装，整体的装配工序简单，不需要复杂的工装夹具就能完成组装，能有效控制生产制造成本。安装边界上除了侧边的挂耳安装孔，机箱底部也预留了四个橡胶脚垫的粘贴位，如果是桌面放置使用，贴上橡胶脚垫就能起到防滑减震的作用，不需要额外配置安装配件，适配多种不同的安装场景。机箱的顶面也做了和侧面一致的鳍片结构，进一步提升散热面积，即使机箱上下方的通风空间有限，也能依靠侧面和顶面的鳍片完成散热，保证内部元器件在-20℃到60℃的环境温度范围内都能稳定工作，不会因为过热出现降频或者宕机的问题。
