体育场地多球类自动拾取收集装置

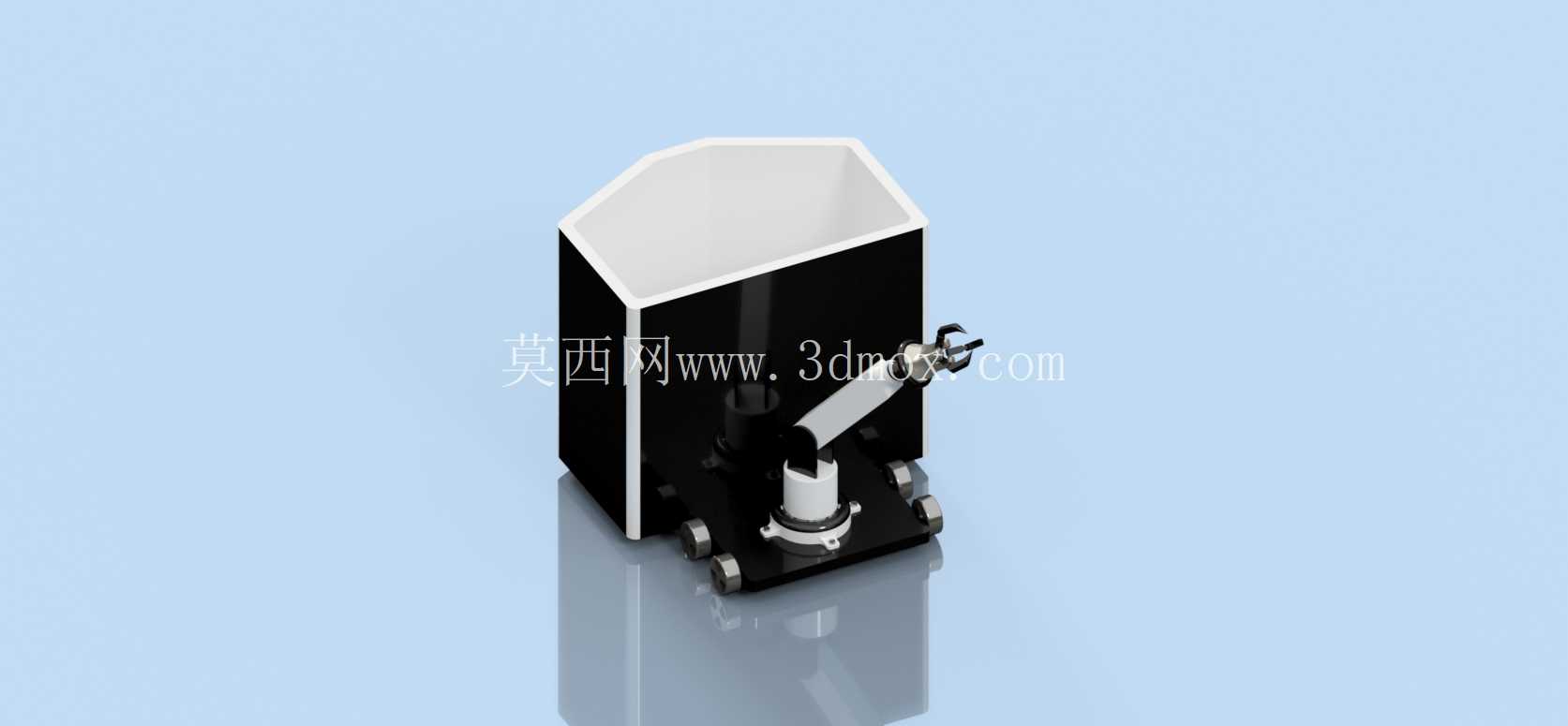

　　在日常体育场地运维工作中，散落的板球、网球、足球等各类用球一直是运维人员的高频工作负担，尤其是院校训练场、经营性运动场地在高频使用时段，球体散落范围覆盖场地边角、缓冲区甚至跑道区域，人工逐粒捡拾不仅往返路径长，弯腰拾取的动作重复度高，长期作业易造成腰部劳损，且人工捡拾效率难以匹配高频使用场地的周转需求，这款拾取装置正是针对这类场景的实际痛点完成结构设计。从整体结构布局来看，装置采用带轮式移动底盘作为承载基础，底盘的轮组布局考虑了场地常见的不平整工况，选用小直径多轮支撑结构，既可以平稳通过塑胶场地、人工草皮的细微起伏，也能在硬质室内场地上实现小半径转向，适配场地内狭窄通道、球网周边等受限空间的移动需求。

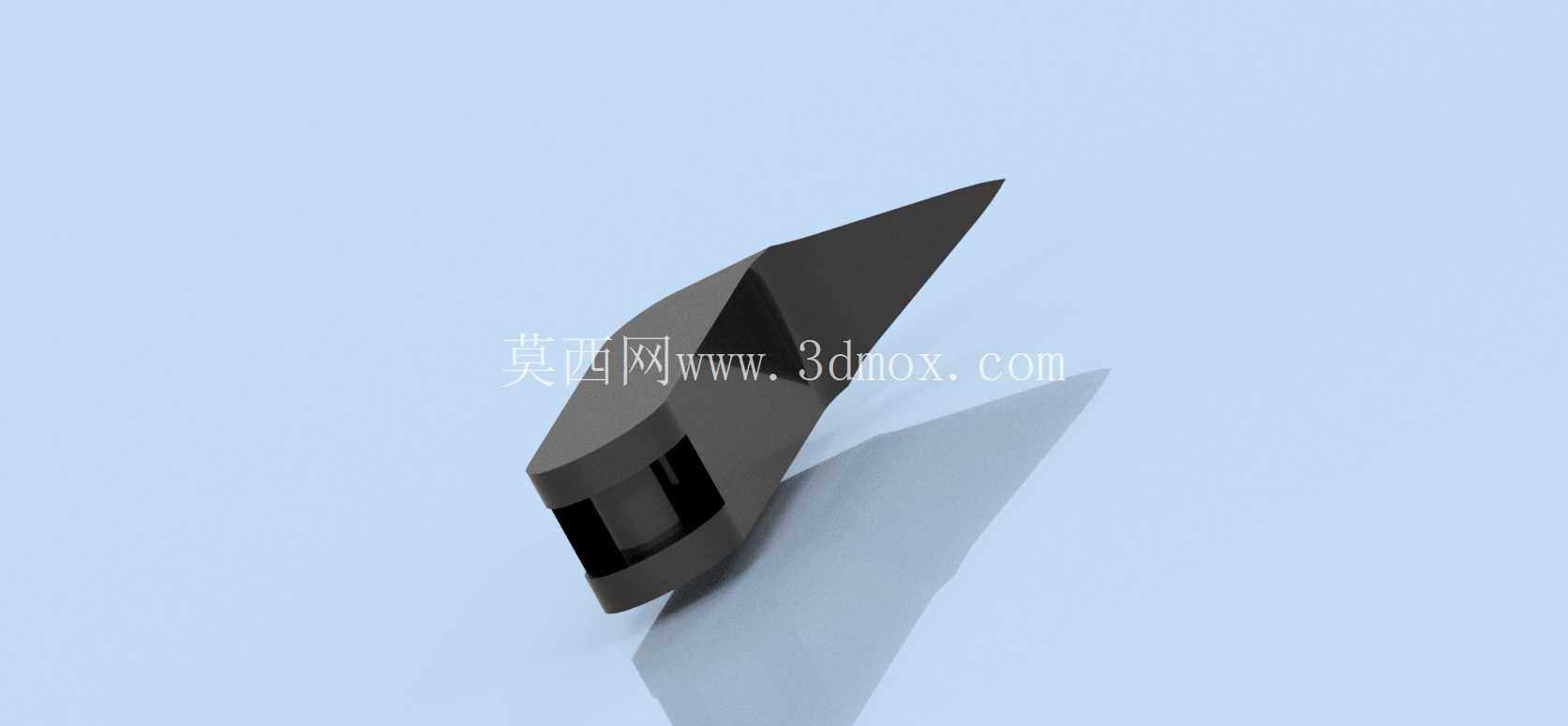

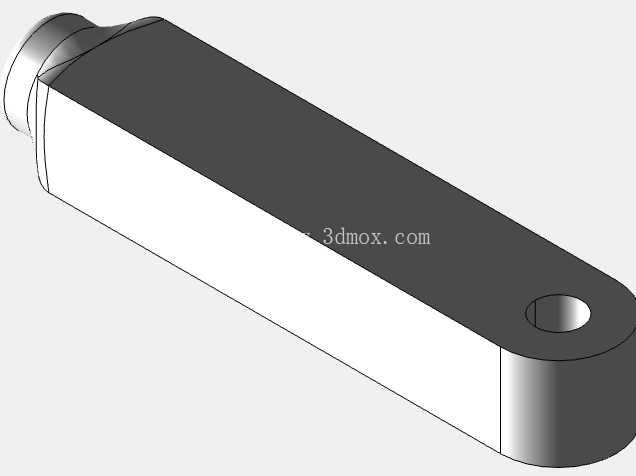

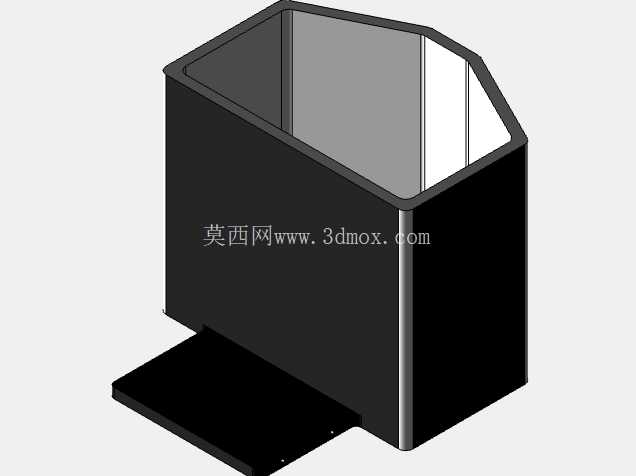

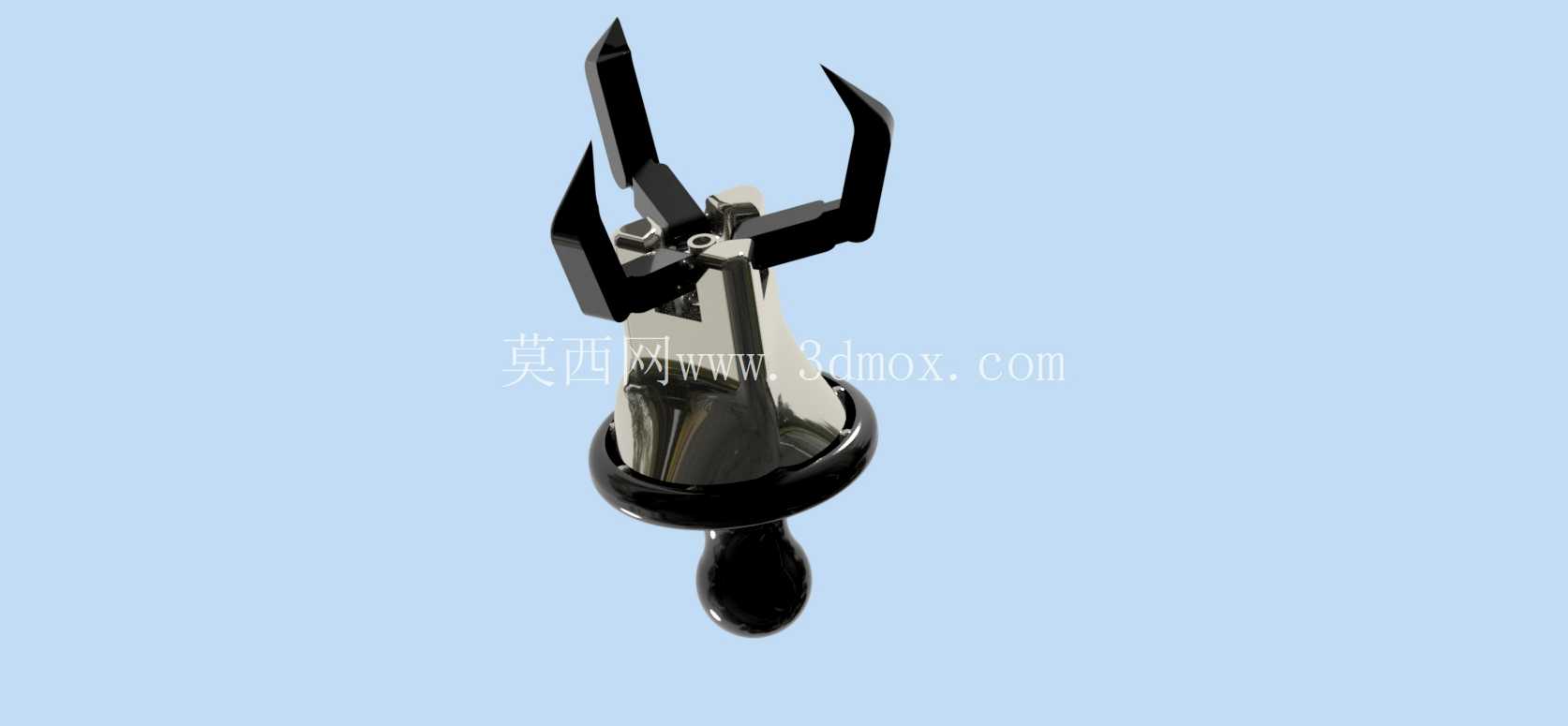

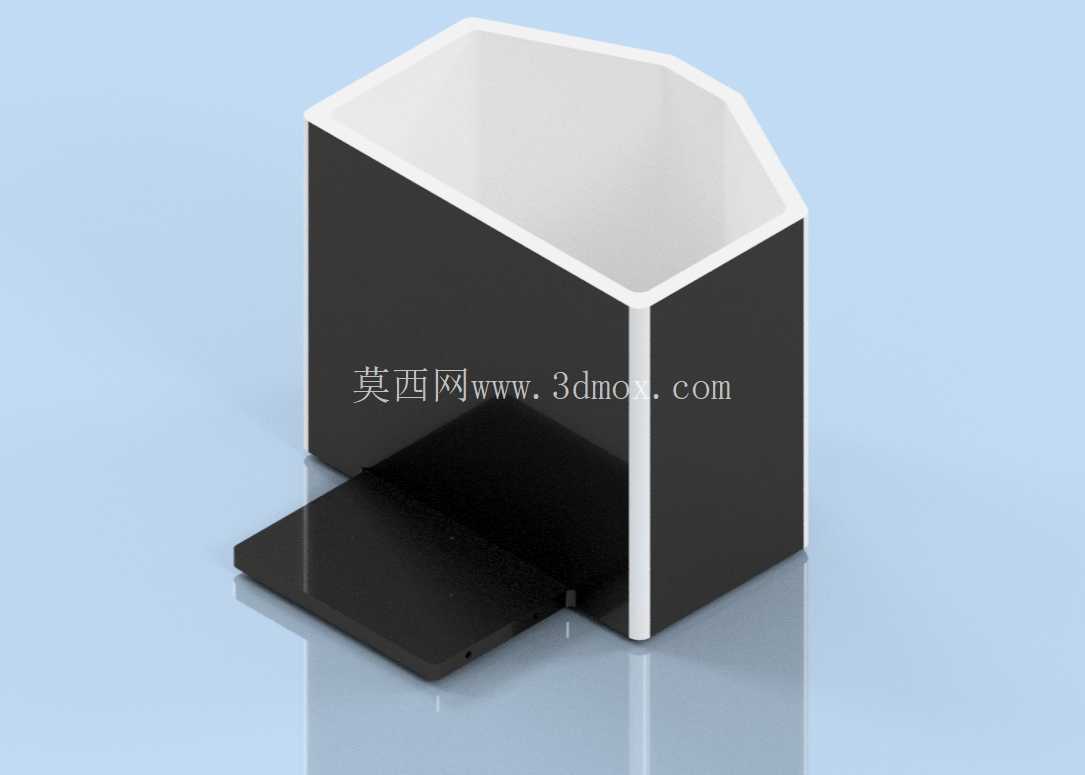

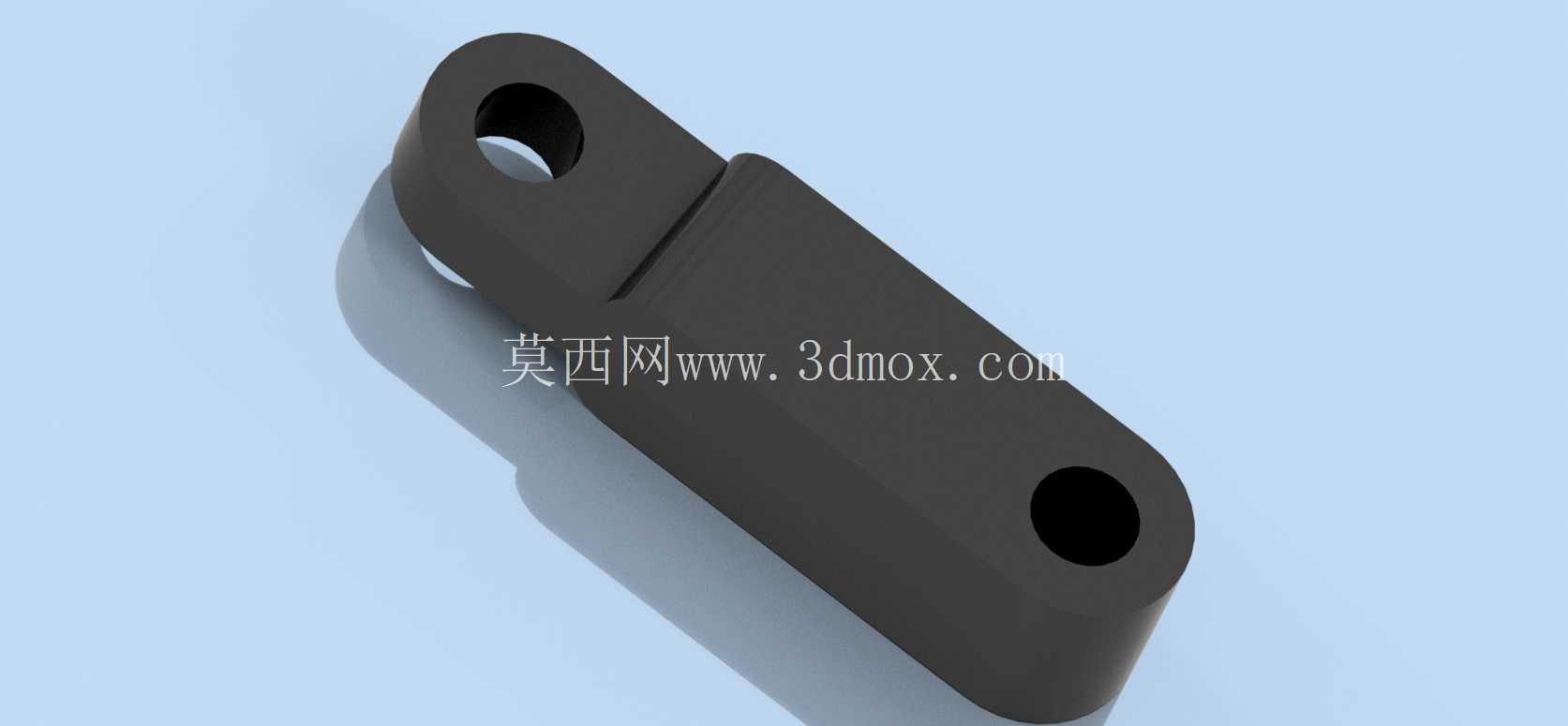

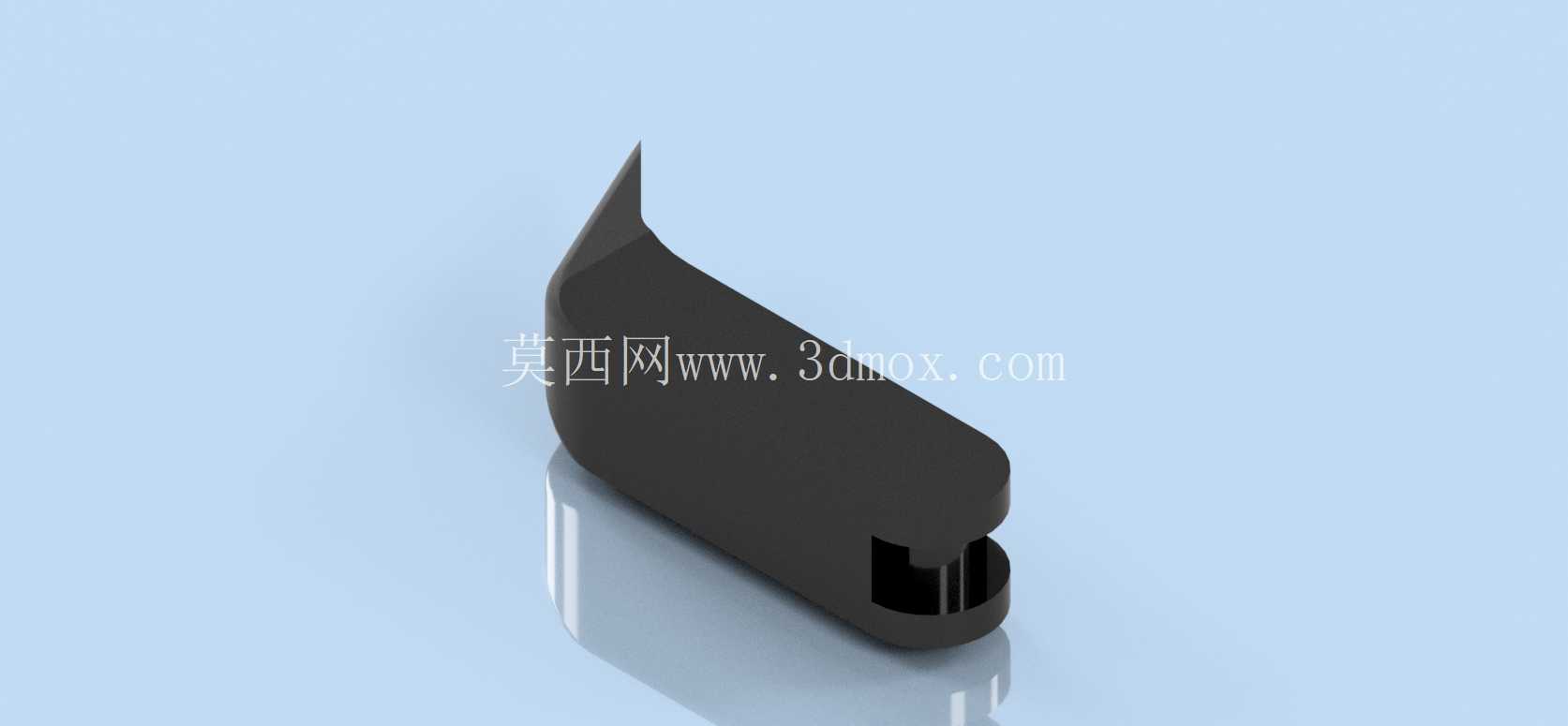

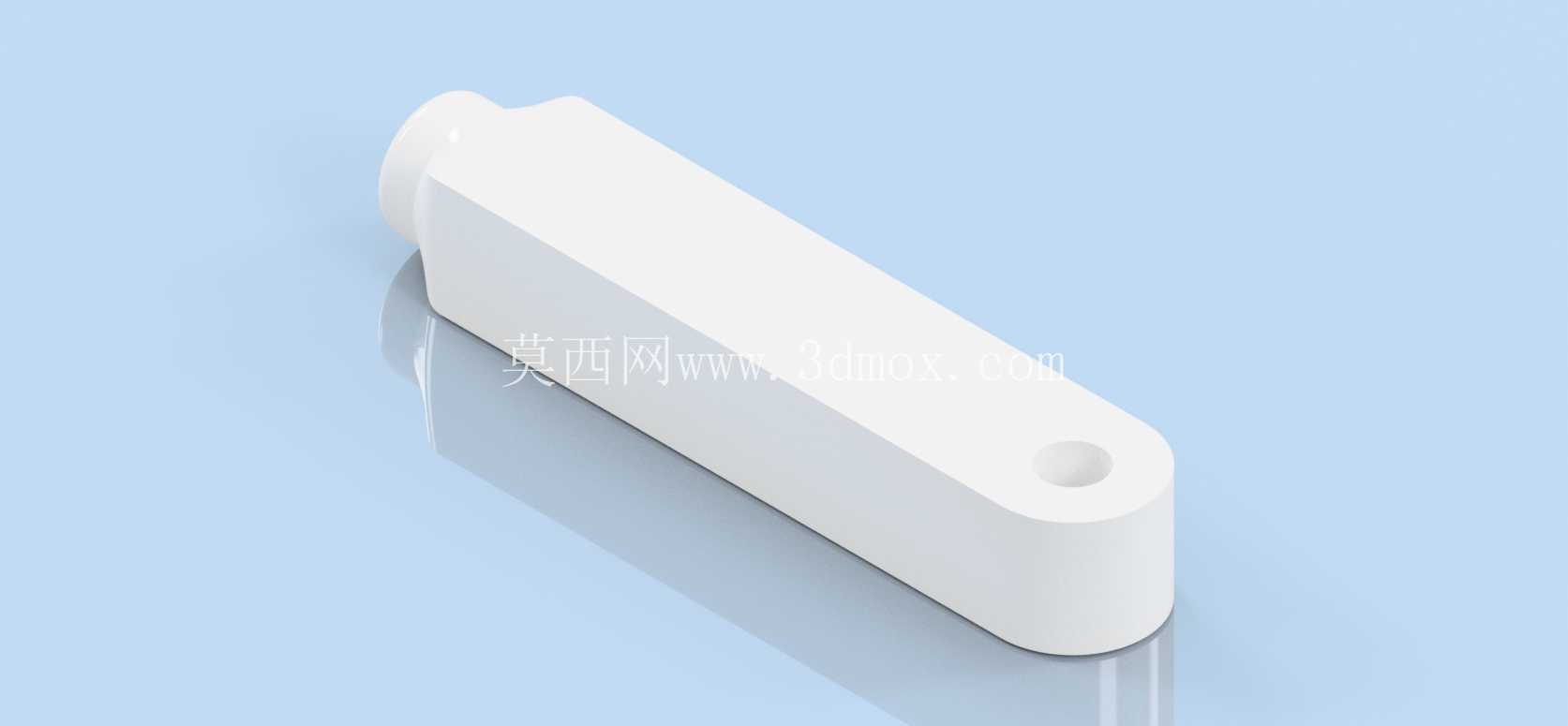

　　装置上部的储球舱采用多边形敞口结构，敞口边缘做了圆弧过渡处理，避免拾取过程中球体磕碰弹出，舱体内部做了光滑内壁处理，减少球体进入后的卡滞概率，储球舱的容积设定参考常规场地单次训练的散球总量，可容纳单场次训练产生的绝大多数散落球体，减少往返倾倒的频次。前端的拾取执行机构采用摆臂式导球结构，摆臂的活动范围覆盖底盘前方近地面到储球舱入口的高度区间，摆臂末端设置了柔性拨球构件，接触球体时不会对球面造成刮擦损伤，不管是硬质的板球、带绒毛的网球还是表皮偏软的足球，都能通过拨球构件的引导顺着导料斜面进入储球舱，不会出现卡球、挤破表皮的问题。

　　设计过程中重点平衡了装置的通过性与拾取覆盖范围，底盘离地间隙参考常见球类的最小直径设定，既不会因为间隙过小剐蹭场地地面，也不会让直径较小的网球从底盘下方漏过；拾取摆臂的最低作业高度贴合地面，能将贴边停放、落在场地标线旁的球体顺利拨入导料通道，不需要人工提前将球归集到装置行进路径上。装置的整体重心做了下沉处理，较重的驱动构件、传动部件都布置在底盘下部位置，储球舱满载时整体重心依然落在轮组支撑的稳定区间内，行进、转向、拨球作业时不会出现侧翻风险，哪怕是在略有坡度的场地边缘作业也能保持稳定。从安装边界来看，装置的整体外廓尺寸参考常规场地的通行门宽设定，可顺利通过运动场的标准人行通道、器材室门，不需要额外拆解就能完成不同场地之间的转运；轮组的安装位置预留了足够的维护空间，日常清理缠绕的草屑、毛发时不需要拆解整体底盘结构，松开侧边的快拆卡扣就能取下轮组完成清理。考虑到不同场地的球体尺寸差异，拾取机构的拨球间隙做了可调设计，针对小直径球类作业时可缩小拨臂与地面的间隙，避免漏球，针对大直径足球作业时可适当抬升拨臂初始高度，减少拨球阻力。

　　整个装置的结构没有采用复杂的多自由度机械臂方案，而是用简单可靠的摆臂导料结构实现拾取功能，既降低了整体制造成本，也减少了后期运维的故障点，适合体育场地这类非精密工业场景下的长时间连续作业，不需要操作人员具备专业的设备调试能力，经过简单培训就能完成日常操作与基础维护。在实际作业逻辑上，装置可沿着预设的路径遍历场地，经过散落球体位置时拨臂自动将球导入储球舱，不需要额外的视觉识别配合也能完成绝大多数场景下的拾取工作，针对场地边角的漏网球，操作人员也可手动遥控装置微调位置完成补拾，相比纯人工捡拾的作业效率可提升数倍，大幅降低场地运维人员的重复劳动强度。
