FRC赛事竞技用斜架式作业机器人结构

　　该轮式竞技作业机器人的结构设计，核心围绕场地内快速移动、高位物料取放、多姿态作业的实际需求展开，整体采用铝型材搭建主体框架，在保证结构强度的前提下尽可能降低整机自重，适配赛事场地的载重与移动速度要求。底盘部分采用双侧对称驱动布局，驱动轮搭配辅助支撑轮的组合，既保证直行与转向过程中的接地稳定性，也能应对场地内的轻微坡度与接缝凸起，底盘框架预留了电池、控制器、驱动模块的安装位，所有电气元件的安装位置都做了重心下沉设计，避免高速急转时出现侧翻风险。

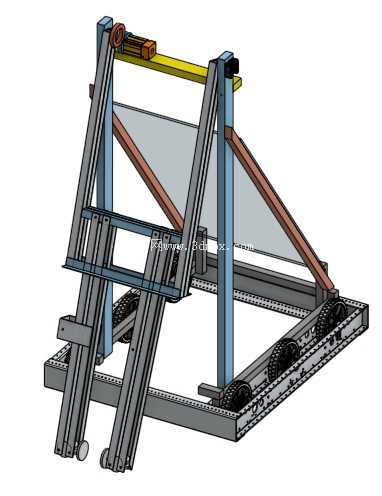

　　上部作业机构采用斜向双立柱支撑的升降结构，不同于常规垂直升降的布局，斜置的立柱导轨可以让末端执行器在伸出时获得更大的水平作业覆盖范围，同时升降滑台通过同步带传动实现上下位移，传动路径沿斜向立柱布置，减少了传动环节的冗余结构，滑台末端预留了通用执行器安装接口，可以根据不同的作业任务更换夹爪、推板、拾取机构等末端部件，适配不同的赛事作业环节。斜向支架与底盘之间通过斜撑杆做刚性连接，斜撑采用矩形管型材，两端通过角件与螺栓锁紧，在升降滑台承载高位负载时，斜撑可以有效分散立柱根部的弯矩，避免长期受载出现立柱变形的问题。

　　整机的安装边界充分考虑赛事规则的尺寸限制，收拢状态下的外轮廓完全符合赛事入场检录的尺寸要求，升降滑台运行到最高位置时，末端作业高度可以覆盖场地内高层置物架的取放需求，滑台下行到最低位置时也能完成地面物料的拾取作业。从结构设计的细节来看，所有运动部件都预留了足够的安全间隙，同步带传动位置设置了简易的防护挡板，避免作业过程中杂物卡入传动路径，驱动轮的安装座采用腰型孔设计，可以方便调整传动带的张紧度，后期维护时不需要拆解整体框架就能完成易损件的更换。框架的连接位置大量采用标准工业铝型材角件，不需要做复杂的焊接加工，所有零部件都可以通过螺栓组装完成，既方便加工制造，也能在赛事现场出现结构损坏时快速拆解更换备件。

　　电气线路的走线沿铝型材的槽道布置，通过线卡固定在框架内侧，避免移动过程中线路剐蹭到场地结构或者运动部件，所有电气接口都布置在底盘侧面的易操作位置，赛前调试时可以快速完成接线与参数调试。不同于常规工业机器人的固定工位作业设计，该结构完全针对移动竞技场景做了优化，整机重心经过反复配平，在全速移动、急停、转向、高位负载作业的不同工况下都能保持足够的稳定性，轮组的悬挂间隙做了适配性调整，可以在不平整的场地上保证所有驱动轮都能有效接地，避免出现打滑丢步的问题。上部斜架的倾斜角度经过反复校核，在保证作业覆盖范围的同时，不会因为斜置角度过大导致升降滑台的负载能力下降，滑台的导向轮采用双侧抱紧导轨的结构，即使在斜向受力的情况下也不会出现卡滞或者脱轨的问题。
