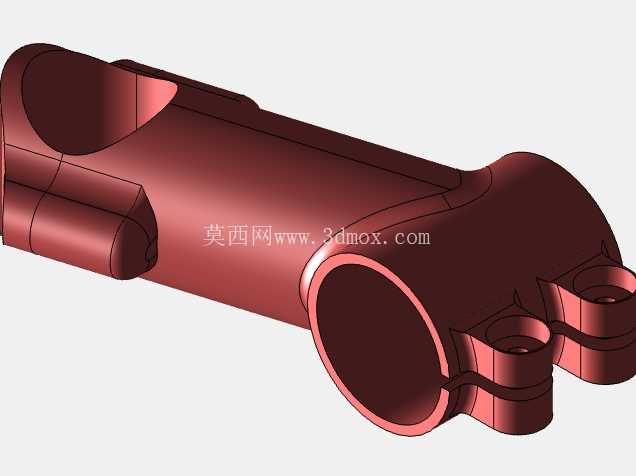

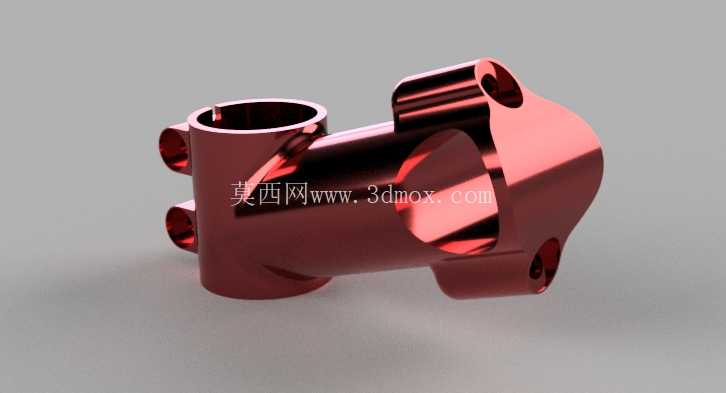

17度倾角70mm规格自行车把立结构件

　　日常做骑行装备结构设计时，把立是连接前叉舵管与车把的核心受力件，这个17度倾角、70mm长度的规格，是偏向休闲骑行与城市通勤场景的常用选型，适配25.4mm直径的车把与28.6mm规格的前叉舵管，刚好覆盖多数入门级山地车、城市通勤车的安装接口标准，不用额外做变径套适配，能减少装配环节的公差累积问题。从受力逻辑来看，把立需要承担骑行过程中转向扭矩、路面颠簸带来的冲击载荷，还有骑行者上半身的支撑力，所以结构设计上做了一体化的腔体过渡，没有多余的拼接焊缝，整体采用等强度的壁厚设计，在舵管夹持段、车把夹持段都做了局部加厚，避免长期受力出现夹持位开裂的问题。

　　17度的仰角设计，是经过大量骑行姿态数据验证的，这个角度能让车把位置相对舵管轴线抬升一定高度，让骑行者上半身保持更直立的姿态，减少长途骑行时腰背部的压力，不像负角度把立那样偏向竞技低趴姿态，更适合日常通勤、短途休闲骑的使用需求。70mm的长度设定，是兼顾转向灵活性与骑行稳定性的折中值，长度过短的把立会让转向过于灵敏，高速骑行时容易出现晃把的问题，长度过长则会让转向力矩变大，低速挪车、城市穿行时操控不够灵活，这个长度刚好适配160-175cm身高区间的骑行者，配合常规宽度的车把，能获得比较自然的转向手感。

　　安装边界上，舵管夹持位的内孔严格匹配28.6mm的标准前叉舵管外径，夹持开口处设计了对称的螺栓锁紧位，锁紧时能让夹持力均匀分布在舵管圆周上，不会出现局部应力集中夹伤碳纤舵管或者铝舵管的问题；车把夹持端的内孔适配25.4mm直径的标准车把，夹持长度做了足够的冗余，能兼容多数带变速指拨、刹车把安装位的车把，不会出现夹持长度不够导致配件安装干涉的问题。外形上做了流线型的过渡处理，没有尖锐的棱角，一方面是减少骑行过程中的风阻，虽然通勤场景风阻影响不大，但一体化的流畅外形也能避免磕碰时对骑行者造成剐蹭伤害，另一方面流线型的壁厚过渡能减少应力集中点，让载荷在整个把立腔体上均匀传递，不会在转角位置出现应力断裂的隐患。

　　实际选型时，这个规格的把立不需要对原车做任何改装，只要确认前叉舵管直径是28.6mm、车把直径是25.4mm就能直接替换安装，锁紧螺栓的位置做了下沉设计，装配后螺栓头部不会突出把立表面，既美观也能避免勾到骑行服或者背包带。从结构建模的角度来说，这个把立的建模难点在于夹持位的同轴度保证，两个夹持孔的轴线夹角要严格控制在17度，公差不能超过0.5度，否则安装后车把会出现偏斜，影响骑行操控；另外两个夹持孔的中心距要严格控制在70mm，误差过大会导致把立安装后车把前后位置偏移，改变骑行者的 reach 值，影响骑行姿态的舒适性。腔体内部做了均匀的壁厚设计，最小壁厚不小于3mm，在保证结构强度的前提下尽可能控制整体重量，不会给车头部分增加多余的重量，影响转向的灵活性。表面的圆角过渡全部做了R2以上的处理，既方便后续的阳极氧化或者喷漆表面处理，也能减少使用过程中应力集中导致的开裂问题，长期在户外日晒雨淋的环境下使用，也不容易在转角位置出现应力腐蚀的情况。
