紧凑型双光学窗口激光测距传感单元

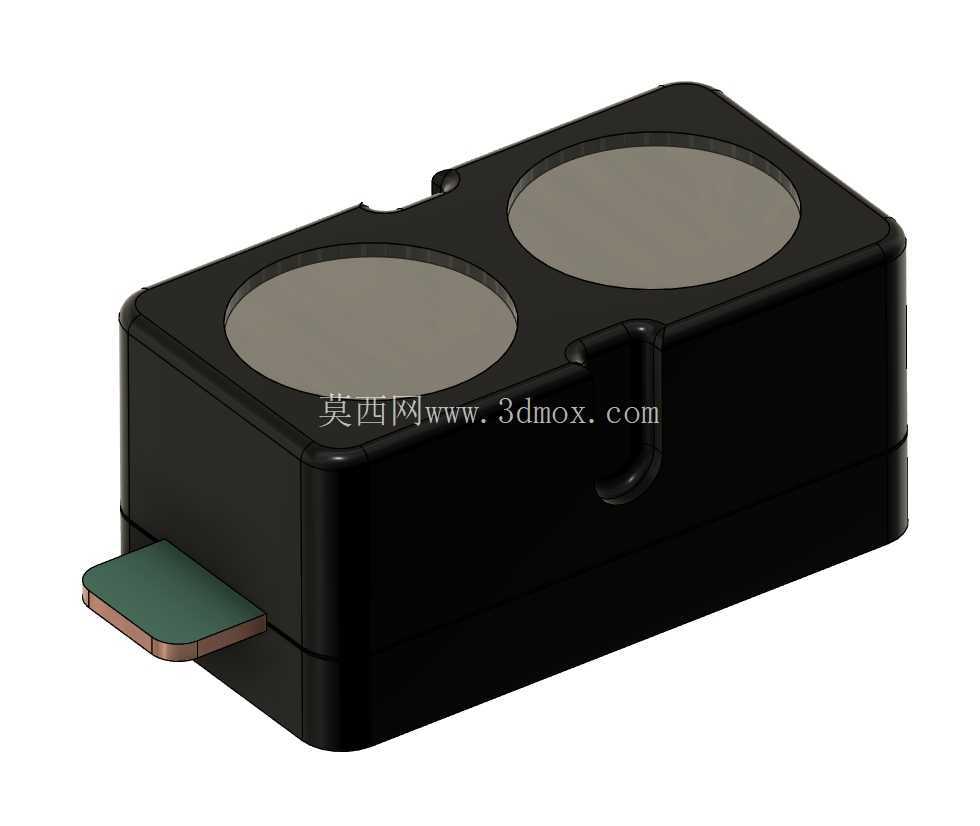

　　这款双光学窗口的测距传感单元，在工业现场的近距离高精度测距场景里适配性极强，不管是AGV小车的行进避障、自动化产线的物料到位检测，还是小型无人机的定高避障、智能门禁的人体存在检测，都能看到同类型产品的应用身影。从结构设计来看，整体采用方正的盒式壳体，两个圆形光学窗口并排布置在壳体顶面，分别对应激光发射与接收光路，这种布局能最大程度压缩收发光路的间距，在保证测距量程与精度的前提下，把整体体积控制到极小的范围，适配各类对安装空间有严苛要求的嵌入式集成场景。

　　壳体侧面预留的带补强板的FPC软连接排线接口，是专门针对嵌入式安装设计的，相比传统的硬插针接口，软排线能在设备内部狭小空间里灵活走线，避免安装时硬连接带来的应力损坏，同时补强板的设计能提升排线与壳体连接位置的抗弯折能力，满足工业场景下长期振动工况的使用需求。从安装边界来看，整体壳体采用圆角过渡设计，没有尖锐的凸起结构，安装时不需要额外预留避让尖角的空间，壳体侧面的内凹卡扣结构，既可以配合卡扣式安装座实现无螺丝快装，也能在需要螺丝固定的场景下作为定位槽使用，适配多种安装固定方式。光学窗口的位置做了略微下沉的台阶设计，能在安装时为防护镜片预留安装空间，同时避免日常使用中窗口被外物直接刮擦，保护内部光学元件不受损伤。

　　在功能特性上，这类激光测距单元采用飞行时间测距原理，相比传统的红外测距，抗环境光干扰能力更强，在户外强光场景下也能保持稳定的测距精度，双窗口的光路设计能有效减少内部光路串扰，提升近距离测距的线性度，哪怕是几厘米的近距离检测也不会出现测距盲区。设计过程中，壳体的壁厚做了均匀化处理，不管是采用注塑加工还是压铸成型，都能避免壁厚不均带来的缩痕、变形问题，壳体上下盖的合模位置设置在侧面中部，配合密封胶圈就能实现基础的防尘防水能力，满足多数工业现场的防护需求。内部的光学元件安装座与壳体采用一体化设计，能减少装配环节的累积误差，保证发射与接收光轴的平行度，避免因为装配偏差带来的测距精度下降问题。

　　FPC接口的位置特意设置在壳体的短边侧，这样在集成到小型设备内部时，排线不会与光学窗口的安装空间产生干涉，同时接口的引脚定义做了标准化排布，兼容主流的主控电路接口，不需要额外做转接电路就能直接集成使用。从实际选型的角度来看，这类小型化测距单元的重量控制也做了优化，整体壳体采用轻质工程塑料材质，在保证结构强度的前提下尽可能降低自重，对于无人机、小型移动机器人这类对负载重量敏感的设备来说，能减少额外的负载消耗，提升设备的续航能力。壳体表面做了哑光磨砂处理，既能减少环境光在壳体表面的反射对光学窗口产生的杂光干扰，也能提升日常使用中的抗刮擦能力，长期使用不会因为表面划痕影响外观与使用性能。在装配逻辑上，内部的电路板通过定位柱与壳体固定，不需要额外打胶就能实现可靠固定，同时定位柱的高度做了精准控制，保证电路板上的光学元件与壳体上的光学窗口位置精准对齐，减少装配环节的调试工作量，适合批量生产装配。
