户外组合式体能训练云梯肋木架结构

　　这套组合式户外体能训练设施，主要面向户外公共健身场地、拓展训练营地、军警体能训练场、校园体能训练区等场景布设，核心满足上肢力量训练、攀爬协调能力训练、核心稳定性训练的多元需求，区别于单一功能的健身器材，将平梯攀爬、肋木训练、单杠辅助训练的功能整合在同一组结构上，减少场地内零散器材的布设数量，提升单位场地面积的训练承载能力。从结构设计逻辑来看，整套设施采用分体式立柱承载结构，所有竖向支撑构件均采用等截面方形管材加工，立柱底部设置带安装孔的法兰底座，安装时通过膨胀螺栓与硬化混凝土地面固定，无需做复杂的地下预埋结构，适配已完成硬化的户外场地改造需求，也能在新建场地中快速完成布设，单根立柱的安装边界预留不小于300mm的操作空间，方便后期对螺栓紧固件做定期防松检查。

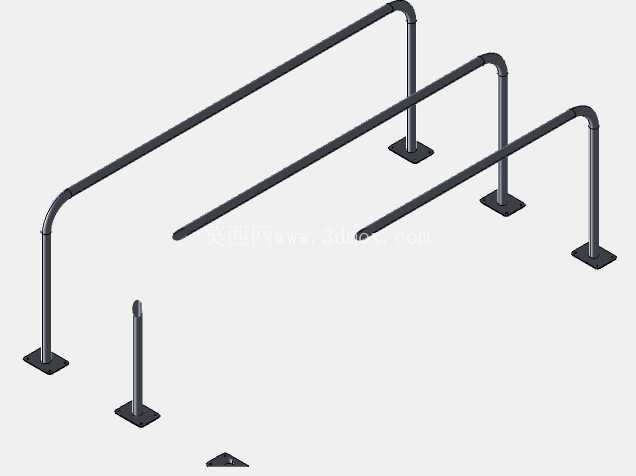

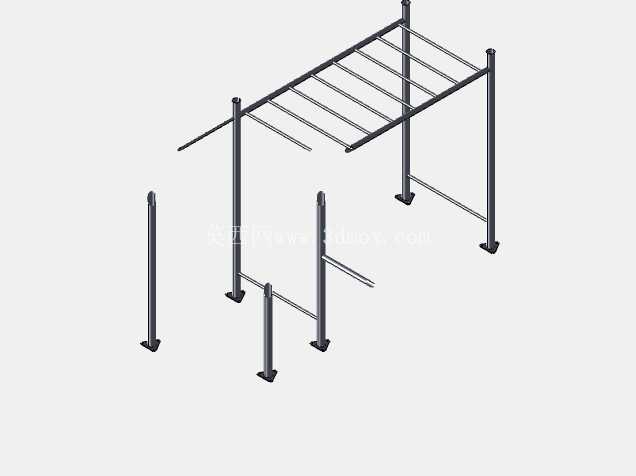

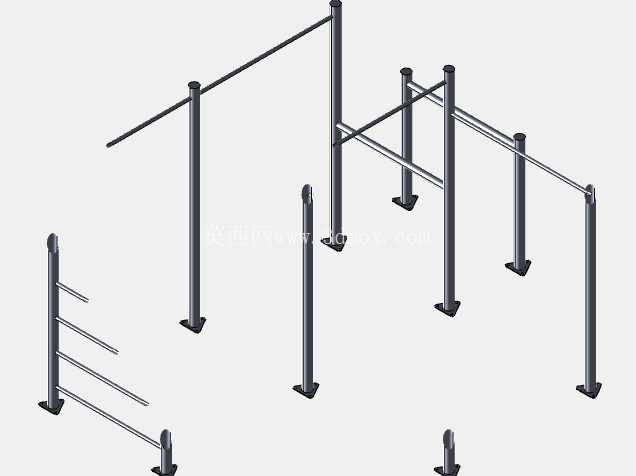

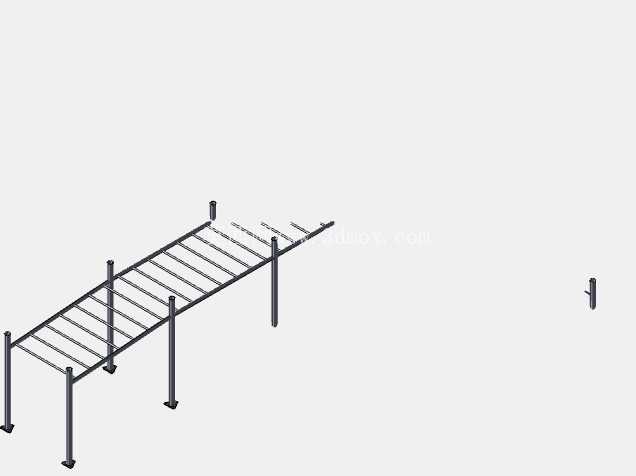

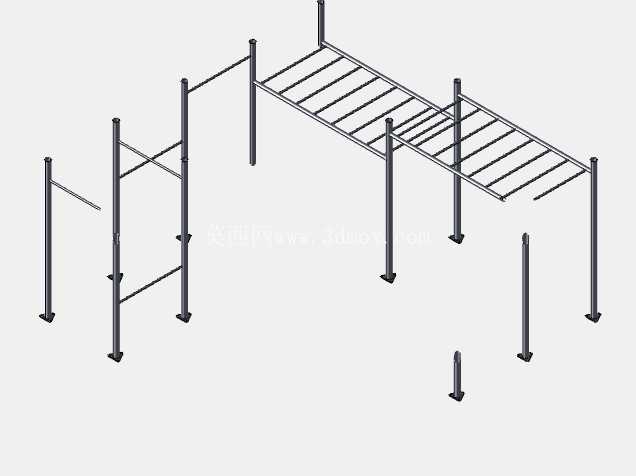

　　平梯部分采用平行双主梁搭配等距横档的结构，横档间距控制在300mm，符合成年人攀爬时的步幅习惯，横档表面做滚花防滑处理，避免训练时手部打滑造成运动损伤，平梯的安装高度距离完成面2.4m，既满足成年人悬吊训练时的肢体伸展空间，也避免高度过低导致训练时磕碰地面。与平梯衔接的肋木架部分，竖向立柱之间设置多根等距横向肋杆，肋杆间距设置为200mm，可满足压腿、攀爬、核心力量训练等不同动作的使用需求，肋木架侧边额外伸出短横杠，可作为辅助单杠使用，满足引体向上、悬垂举腿等训练动作的需求。

　　整套结构的构件连接全部采用法兰螺栓连接，没有现场焊接工序，所有构件在工厂完成下料、焊接、表面喷塑处理后运输到现场，仅需通过螺栓拼接即可完成安装，大幅降低现场施工的难度与周期。表面处理采用户外专用聚酯粉末喷塑，涂层厚度控制在80-100μm，能够适应户外日晒雨淋的环境，避免构件过早出现锈蚀掉漆的问题，所有构件的棱角位置都做了R5以上的圆角倒钝处理，没有尖锐突出部位，从结构层面降低训练过程中的磕碰划伤风险。在结构受力设计上，每根立柱的承载能力按照不小于2kN的竖向荷载、1kN的水平侧向荷载做校核，平梯横档的单点承载能力不小于1.5kN，能够满足多人同时在设施上开展训练的荷载需求，不会出现构件变形、失稳的问题。

　　设施布设时，平梯的延伸方向需要预留不小于2m的端部安全缓冲空间，肋木架的正面预留不小于1.5m的活动空间，整个设施的外围不需要额外加装护栏，仅需在地面铺设厚度不小于25mm的橡胶安全地垫，即可满足户外健身器材的安全布设规范。从建模逻辑来看，整套模型采用参数化草图驱动的方式构建，所有管材的截面尺寸、构件间距、安装高度都设置了可调整的参数变量，设计人员可以根据不同场地的尺寸限制、不同使用人群的训练需求，快速调整整体结构的尺寸参数，比如针对青少年使用场景，可以将平梯高度降低到2.2m，横档间距缩小到280mm，不需要重新绘制每个构件的三维模型，仅需调整参数即可快速生成适配的结构方案。模型中所有的连接法兰、螺栓孔位都按照实际加工尺寸做了还原，没有做简化省略，结构工程师可以直接基于该模型生成构件加工图、材料明细表，直接对接生产加工环节，也可以基于该模型做有限元受力分析，校核不同荷载工况下的构件变形量、连接节点的应力分布，优化构件的截面尺寸，在保证结构强度满足要求的前提下，尽可能降低整体材料用量，控制生产制造成本。
