50公斤载重双轮人力牵引运输拖车结构

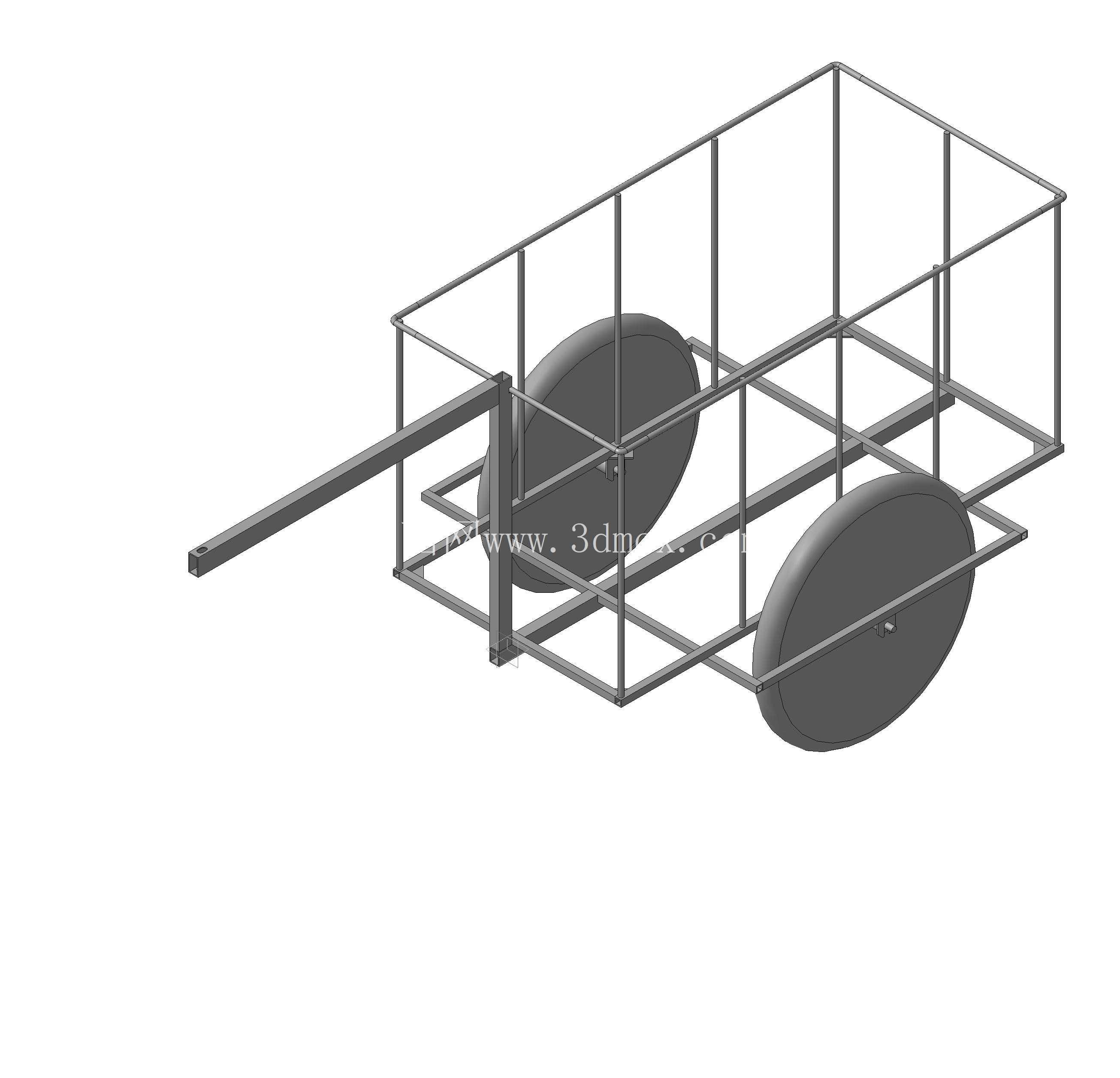

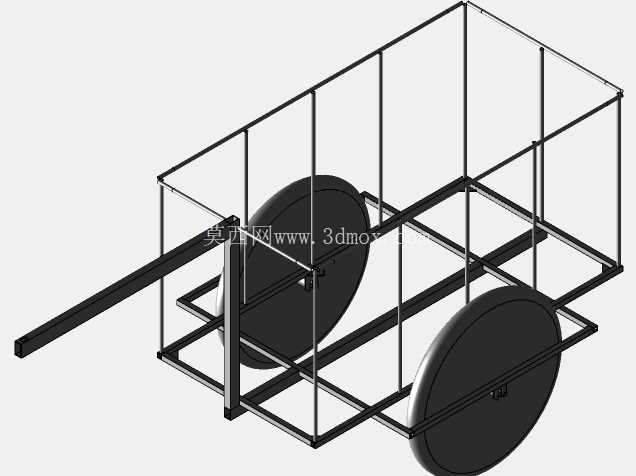

这款双轮牵引拖车的设计，最初瞄准的是短途零散货物转运的细分场景——在厂区内部工序间物料周转、户外营地物资搬运、小型农场农资转运这类无法通行大型机动车辆的狭窄区域，常规手推车要么转向灵活性不足，要么载重冗余度过低，无法适配50公斤级的常态化运输需求。从结构布局来看，整车采用开放式框架承载结构，没有设置封闭厢板，一方面是为了降低自身整备质量，减少牵引过程中的无效负载，另一方面也能适配不同外形尺寸的货物装载，不会被厢体内腔边界限制可运输货物的轮廓范围。

承载框架的主受力杆件采用等截面矩形型材拼接，所有连接节点都采用刚性焊接固定，避免螺栓连接在长期交变载荷下出现松动位移，框架底部设置了两根纵向贯通的主承力梁，直接承接货台区域的货物载荷，再通过轮轴安装座将载荷传递至行走轮。轮组布置在框架纵向重心偏后的位置，空载时牵引端的下压力控制在3公斤以内，操作人员单手握持牵引杆就能轻松控制车头方向，满载时牵引端下压力不超过8公斤，长时间握持牵引也不会出现手臂酸胀的问题，这个重心匹配是在多轮载荷迭代计算后确定的，既避免了轮组过于靠前导致牵引端上翘、运输过程中货物后倾滑落，也防止轮组过于靠后使得牵引端负载过大，增加操作人员的劳动强度。

行走轮采用大直径实心轮结构，轮缘宽度经过加宽处理，在非硬化的泥土、砂石路面上行驶时，能够降低接地比压，减少轮体下陷的概率，轮轴与框架之间设置了简易的转动衬套，没有采用复杂的轴承结构，是考虑到这类短途运输设备的维护成本需求，衬套采用自润滑材质，日常使用无需定期加注润滑脂，即使在多尘的户外环境下也能保持稳定的转动性能。牵引杆从框架前端向前延伸1.2米左右，长度刚好适配成年人步行牵引时的手臂自然摆动幅度，牵引杆末端没有设置复杂的挂钩结构，而是采用通用的环型连接端，可以直接挂接在小型代步车、电动自行车尾部，也可以由人力直接握持牵引，适配多种动力牵引场景。

框架四周的竖向立杆主要起到货物拦挡作用，立杆高度设置为400毫米，能够对堆叠的纸箱、袋装物资形成有效的侧向约束，防止运输过程中货物从侧面滑落，立杆之间没有设置横向连接杆，是为了方便从侧面直接装卸货物，尤其是搬运长度超出框架纵向尺寸的长条形物料时，可以直接将物料搭放在框架侧方，不会被横向杆件干涉。整车的外形尺寸控制在长1.6米、宽0.8米、高0.9米的范围内，宽度小于常规住宅单元门、厂区消防通道的最小通行宽度，能够顺利通过各类狭窄通行空间，高度适配常规电梯轿厢的内部高度，在多层建筑内部转运物资时也无需拆分搬运。

从设计冗余度来看，框架主承力梁的截面选型按照75公斤的极限载荷进行强度校核，在额定50公斤载重的工况下，梁体的最大挠度控制在1毫米以内，长期满载使用也不会出现框架永久变形，轮轴的抗剪切强度按照1.5倍动载荷系数计算，即使经过颠簸路面产生瞬时冲击载荷，也不会出现轮轴断裂的风险。整个结构没有多余的装饰性部件，所有杆件都承担对应的受力或拦挡功能，生产加工时仅需要通过型材切割、焊接、表面喷涂三个主要工序就能完成，加工工艺门槛低，适合小规模批量生产，后期维护也仅需要检查焊接节点是否开裂、轮体磨损情况即可，不需要复杂的维护工具与技能。在实际使用场景中，这款拖车既可以单独作为人力手推车使用，也可以作为小型机动车辆的附挂拖车，补充小型车辆的载货能力，尤其是在户外露营、短途农资配送、厂区小批量零件转运的场景下，能够大幅降低人工搬运的劳动强度，提升零散货物的转运效率。
