健身器材用杠铃片架螺旋限位夹结构

　　在商用及家用力量训练场景中，杠铃架是卧推、深蹲等训练动作的核心承载设备，日常使用中训练者完成组间动作放回杠铃时，常因发力控制偏差、动作变形导致杠铃片沿杆体轴向窜动，严重时甚至出现杠铃片从杆端滑落的风险，既会造成地面、器材的磕碰损伤，也会对训练者及周边人员形成安全隐患，这类问题在大重量训练、组间力竭的场景下出现概率更高。这款限位夹的设计初衷，正是针对杠铃架静态存放场景下的杠铃片移位问题，区别于套在活动杠铃杆上的快速锁扣，它的安装位置是杠铃架的固定承托圆柱，而非训练时随配重移动的杠铃杆，仅用于杠铃静置存放时的片体限位，不参与训练过程中的动态配重锁定，这一设计边界从根源上规避了夹体承受动态冲击载荷的可能，也让结构设计可以更偏向轻量化与操作便捷性。

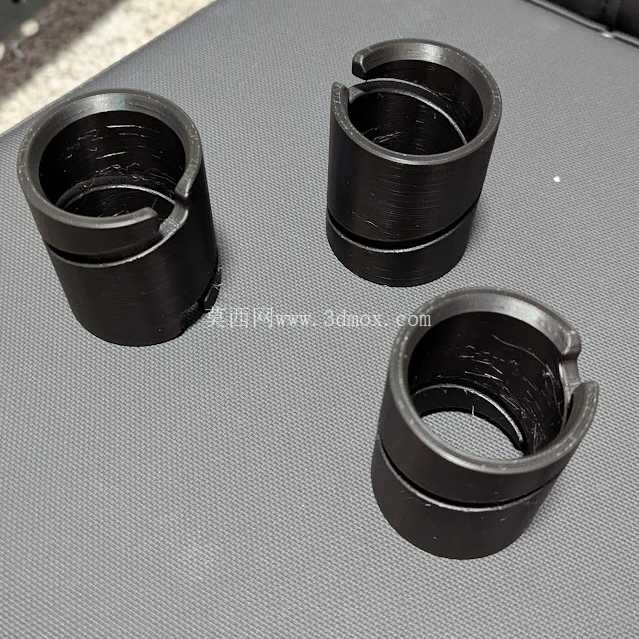

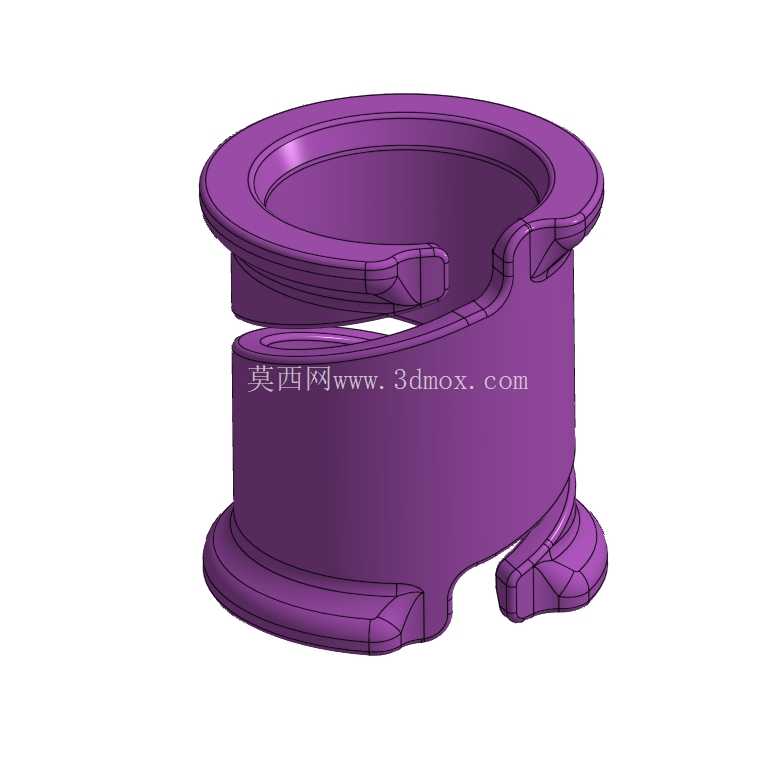

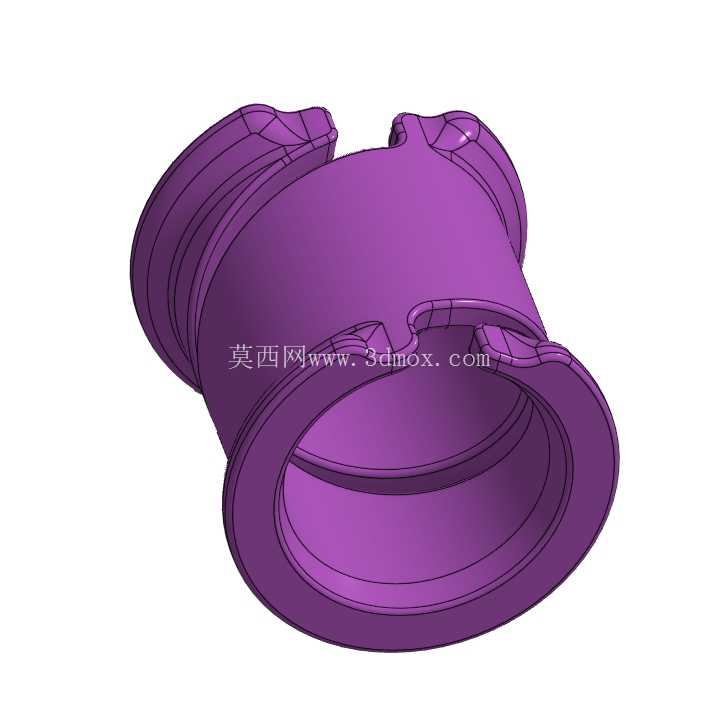

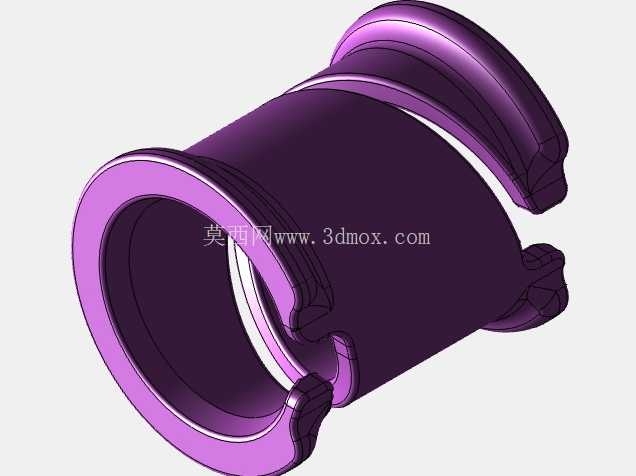

　　夹体整体采用螺旋开口的筒式结构，主体为等径圆柱套筒形态，上下端设置外翻的环形加强边，既提升了筒壁的抗形变能力，也能在夹体卡入圆柱时形成导向，避免筒壁边缘刮伤安装基面。筒身一侧开设连续的螺旋式开口，开口末端延伸出两个对称的弹性卡脚，卡脚位置做了加厚的圆弧过渡处理，既保证卡合时的弹性形变余量，也能在夹体套入圆柱后通过自身弹性抱紧圆柱表面，不需要额外的紧固件即可完成固定。夹体的适配直径为45毫米，刚好匹配常规商用杠铃架承托位的标准圆柱外径，安装时不需要额外工具，只需将螺旋开口对准圆柱端边，顺着螺旋旋向轻轻旋转即可将夹体套入指定位置，拆卸时反向旋转即可取下，操作全程单手即可完成，不会给训练者的器材调整流程增加额外负担。从结构受力角度看，夹体的螺旋开口设计相比传统的整圆开口卡箍，拥有更长的弹性形变行程，抱紧力分布更均匀，不会出现局部应力集中导致的圆柱表面压痕，也能在长期反复拆装后保持足够的抱紧力，不会因为金属疲劳出现松脱。上下端的环形翻边除了加强结构强度外，上端翻边刚好形成对杠铃片的限位挡边，当杠铃片在杆体上出现轴向窜动时，会首先接触到翻边端面，翻边的环形接触面积足够大，不会因为局部压强过大刮伤杠铃片的金属或包胶表面，同时能将窜动的冲击力均匀分散到整个筒身，再通过筒身与圆柱的抱紧摩擦力传递到杠铃架主体上，避免冲击力集中在卡接位置导致夹体断裂。

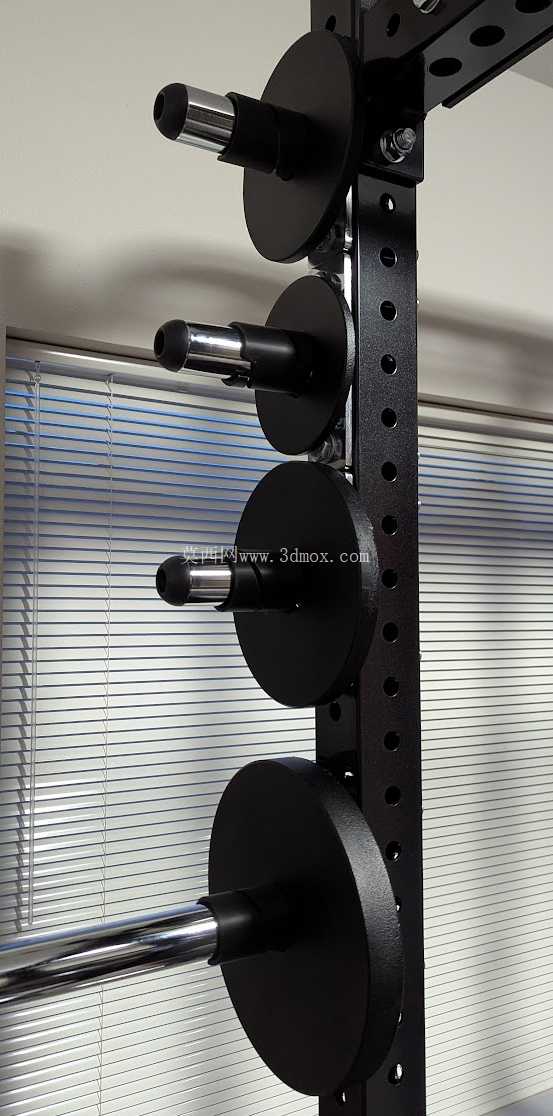

　　在实际场景测试中，当10磅级别的杠铃片从常规放回高度出现窜动时，夹体的挡边可以完全阻挡片体的滑移路径，不会出现片体滑出承托位坠落的情况，同时因为夹体本身是固定在架体上的，不会随着杠铃杆的移动发生位移，每次放回杠铃时不需要额外调整夹体位置，相比传统的杆端锁扣使用流程更简便，也不会出现锁扣遗失、忘扣的问题。设计过程中特意规避了复杂的活动结构，整个夹体为一体化结构，没有铰接件、弹簧件等易损部件，不管是采用金属3D打印还是注塑工艺加工，都可以一次成型，后期维护成本极低，表面没有尖锐棱角，所有边缘都做了R2以上的圆角处理，不会在训练过程中剐蹭训练者的皮肤或衣物。

　　安装边界上，夹体的轴向总长度控制在合理范围，套入圆柱后不会占用过多的承托位长度，不会影响杠铃杆在承托位的正常放置，卡脚的突出高度也经过反复校核，不会与杠铃杆的表面发生干涉，保证杠铃放回时杆体可以平稳落在承托位的V型槽内，不会被夹体顶起出现晃动。针对健身场景的使用需求，夹体的壁厚经过优化，在保证足够结构强度的前提下尽可能降低自身重量，不会给杠铃架增加额外的负载，同时筒壁的厚度足以承受多次杠铃片的撞击，不会因为长期撞击出现开裂、形变。螺旋开口的导程也经过多轮调整，既保证安装时的旋转行程足够顺畅，不会出现卡滞，也能保证套入后开口的间隙足够小，不会因为间隙过大导致夹体在圆柱上出现周向转动，保证限位挡边的位置始终保持在杠铃片的滑移路径上。
