22英寸户外商用Charbroil烤盘结构设计

　　这款22英寸规格的烤盘，主要面向户外商用烧烤场景设计，可适配多数中型炭烤、气烤炉架的安装位，在夜市摊点、户外露营地、连锁烧烤门店的明档操作区都能见到这类结构的应用。从实际使用需求出发，烤盘主体采用大平面承托结构，22英寸的有效烹饪幅宽可以同时容纳十余份食材平铺受热，避免小尺寸烤盘频繁换料导致的操作效率低下问题，边缘做了微抬的挡边设计，能阻挡烤制过程中渗出的油脂、食材碎屑滑落至炉体内部，降低炉头积碳起火的风险。

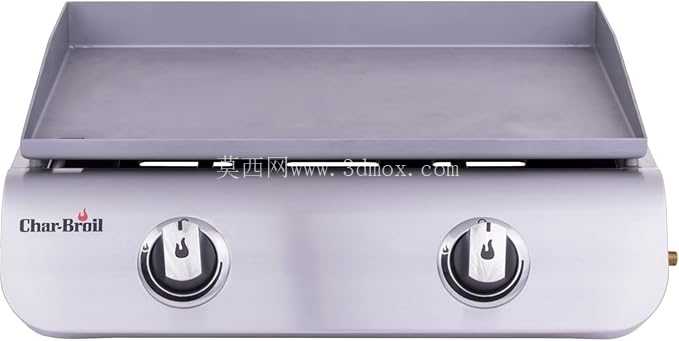

　　顶部设置的两个圆形调节旋钮，分别对应不同温区的火力调控，结构上采用内嵌式转轴安装，旋钮外沿与烤盘上盖表面齐平，既避免操作时剐蹭磕碰，也能减少油污在旋钮缝隙处的堆积，日常清洁时直接用湿抹布擦拭上盖表面即可，无需额外清理旋钮周边的卫生死角。烤盘的侧部设置了两个对称的卡位凸耳，对应烤炉架上的标准安装卡槽，安装时只需将凸耳对准卡槽推入即可完成定位，不需要额外的紧固件锁合，日常拆卸清洗也能单人快速完成，适配多数主流品牌22英寸规格烤炉的安装边界，安装位的横向、纵向公差预留了3mm的调整间隙，即使炉架存在轻微的焊接变形也能顺利装卡到位。

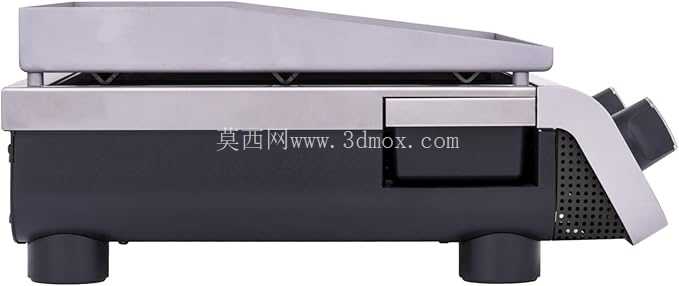

　　从结构设计逻辑来看，烤盘上盖采用圆弧过渡的包边结构，相比直角折边的设计，圆弧面的结构刚性更强，在长期高温烘烤环境下不容易出现热变形翘曲，上盖与烤盘主体的铰接位置设置在背部，开合角度可以达到110度，完全打开后上盖不会遮挡操作区，翻面、撒料等操作都有充足的操作空间，铰接轴采用耐磨的金属衬套，长期开合使用也不会出现松垮下垂的问题。烤盘的主体承托面做了微倾斜的导油设计，靠近前侧的位置预留了导油缺口，烤制产生的多余油脂会顺着倾斜面汇集到缺口处，流入下方配套的接油盒内，避免油脂在烤盘表面积存产生大量油烟，也能减少食材因浸泡在油脂中出现的焦糊问题。

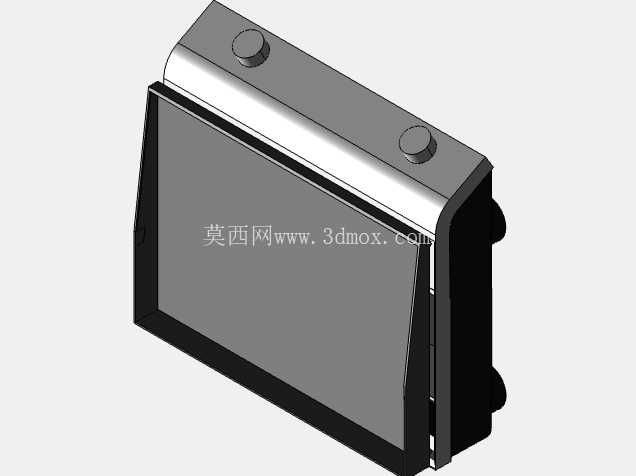

　　在实际选型适配时，需要注意安装位的深度尺寸要匹配烤盘的整体进深，这款烤盘背部预留了15mm的管线避让空间，适配气烤机型时燃气管路可以从背部空间走线，不会出现管路被烤盘挤压弯折的问题；如果是搭配炭烤炉使用，烤盘底部与炭床的距离保持在80-120mm区间时，受热均匀性最佳，距离过近容易出现局部焦糊，距离过远则会导致升温速度慢、热效率降低。从三维建模的细节处理来看，所有外露的棱边都做了R2的圆角倒钝处理，没有尖锐的直角边，避免操作人员在搬运、安装过程中被划伤，符合厨具设备的安全设计规范；上盖表面的平整度控制在0.5mm以内，保证烤制过程中热量反射均匀，不会出现局部温差异常的问题。这类烤盘在商用场景下的日均使用时长通常在6小时以上，长期处于200-300摄氏度的高温工作环境，结构设计时在转角位置都做了加强筋处理，避免反复热胀冷缩导致的结构开裂，整体结构没有复杂的异形曲面，加工时可以采用常规的钣金折弯、焊接工艺完成量产，制造成本可控，同时后期维护更换配件也十分方便，旋钮、铰接轴等易损件都采用通用规格，不需要单独开模定制。
