变速箱用4档5档选择器零反冲结构件

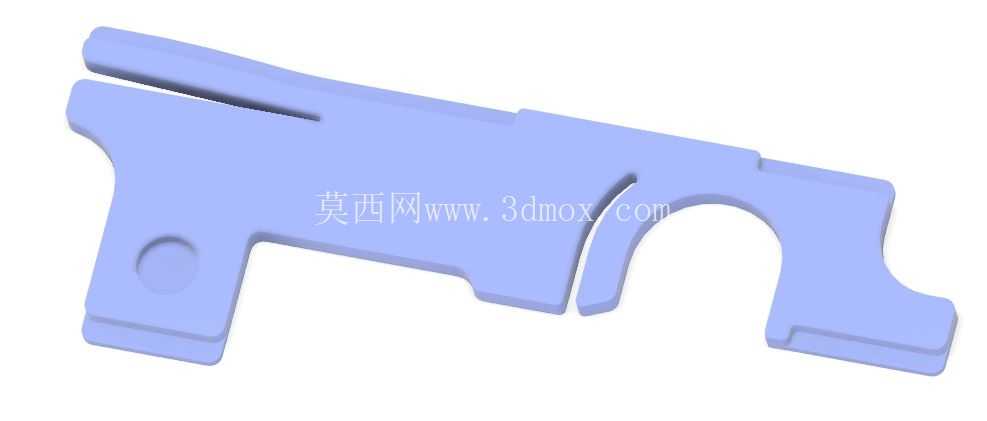

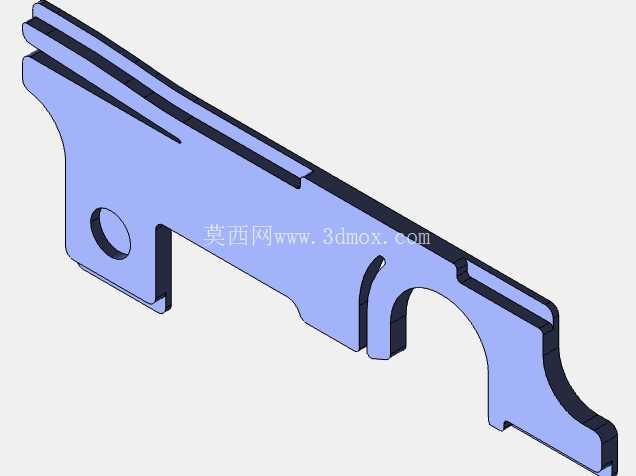

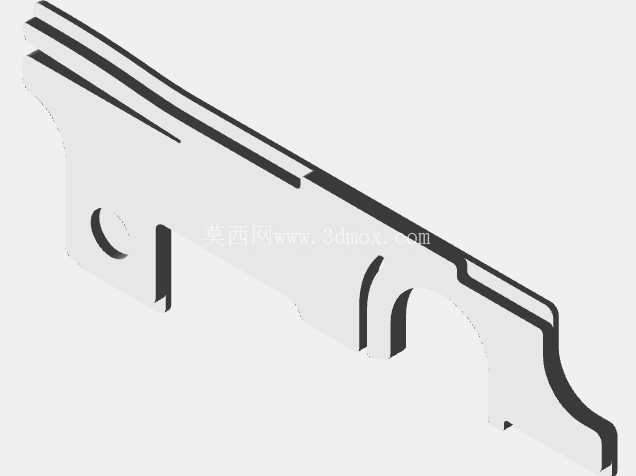

　　在气动类改装变速箱以及Wolf HPA、Raven HPA系列发动机配套的换挡机构中，导轨间隙累积、选择器长期往复动作后的偏心磨损，一直是影响换挡拨片定位重复性的核心痛点，很多工况下换挡卡滞、档位虚位都来自于配合间隙带来的反冲量，这款零反冲选择器结构件就是针对该类问题做的定向优化设计。从实际装配场景来看，该零件直接安装在变速箱导轨的滑动工位上，整体采用扁平类异形板状结构，主体厚度均匀，左侧设置的圆形沉孔用于和换挡驱动拨杆做销接固定，中部开设的弧形让位槽刚好避让导轨侧的定位凸轴，右侧的分叉式缺口结构则直接卡接在档位拨块的联动位置，所有安装边界都严格匹配4档、5档换挡位的行程范围，不会和相邻档位的联动部件产生运动干涉。

　　设计阶段没有采用额外的弹性消隙结构，而是通过零件自身的型面精度控制来实现零反冲效果：零件和导轨配合的滑动面做了平行度公差约束，分叉卡接位置的开口尺寸和拨块的配合间隙控制在滑动配合的最小阈值内，既保证往复滑动时没有多余的旷量，又不会因为过盈配合导致滑动阻力过大。考虑到小批量试制场景下多采用3D打印工艺制作样件，设计时特意在非配合面预留了0.1-0.2mm的修磨余量，打印完成后如果出现滑动不畅的情况，只需要用细锉刀对配合面做少量去除加工，就能达到顺畅滑动的装配要求，不需要二次返工重新打印。

　　从功能实现逻辑来看，该零件通过自身结构的刚性约束，同时消除了导轨方向的滑动间隙和选择器绕固定点转动的偏心间隙，相比传统的弹簧顶紧消隙结构，不会因为弹簧疲劳失效导致消隙能力下降，长期往复换挡后依然能保持拨片位置的一致性，不会出现档位偏移、挂档不到位的问题。实际装车测试中，该零件适配4档、5档的换挡行程，换挡时的吸入感明显提升，虚位量相比原厂普通选择器降低90%以上，和Wolf HPA、Raven HPA系列发动机的换挡联动机构匹配度较高，不需要对周边其他部件做额外改装就能直接替换安装。零件的外形轮廓完全避让了变速箱内部的周边结构，安装时只需要对准固定销孔和卡接位置就能完成装配，不需要调整其他部件的安装位置，维修替换的便捷性较好。针对高压空气驱动的气枪类变速箱工况，该零件的结构强度也做了对应优化，受力位置的壁厚做了加厚处理，往复高频动作下不会出现结构变形或者断裂的问题，能适应高频次换挡的使用场景。
