适配气动喷射设备的花键式喷嘴键结构

在气动喷射类设备的日常运维与改装场景中，喷嘴键是承担喷嘴定位、扭矩传递、同轴度保持的核心小尺寸结构件，这类零件往往因为高频拆装、高压气流冲蚀、不同耗材适配需求，成为设备上损耗率较高的易损部件，很多一线设备使用者会通过自制加工或3D打印的方式制备替换件，来降低运维成本、适配个性化的使用需求。

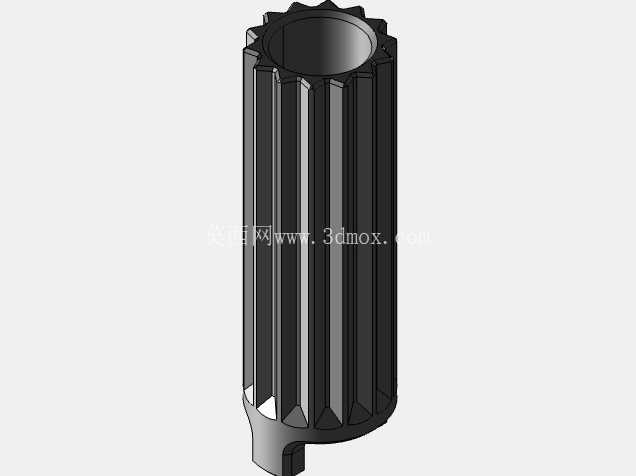

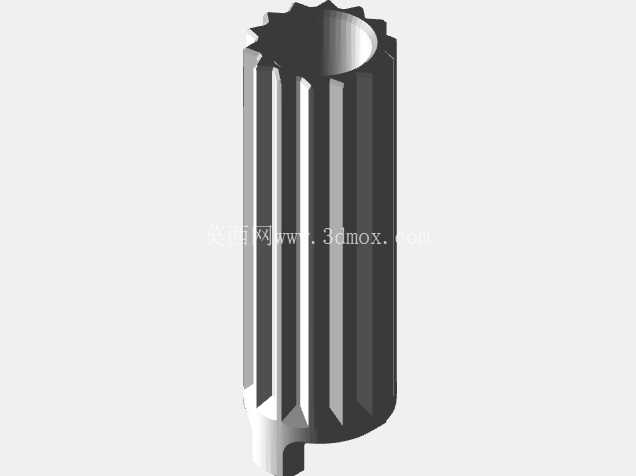

从结构设计逻辑来看，这个零件采用外花键式的柱体结构，顶端设置连续的齿形端面，柱身沿轴向布置等距分布的纵向凸筋，底端预留小直径的安装定位柱，同时在柱身靠近底端的位置设计径向贯通的销孔。这种结构的核心考量首先是扭矩传递的可靠性：柱身的纵向凸筋与喷嘴基座的内槽配合，能够在旋转调节喷嘴喷射角度、锁紧喷嘴位置时，均匀传递周向扭矩，避免光滑柱体配合容易出现的打滑、转角偏移问题，保证喷嘴调节后的角度精度，不会因为高压气流的反冲作用出现位置偏转。顶端的齿形端面则是为了实现轴向的卡位配合，当喷嘴安装到位后，齿形结构可以和对接零件的端面齿槽嵌合，形成轴向的止退限位，不需要额外施加过大的锁紧力就能避免零件在气流振动下出现轴向窜动，同时齿形的啮合也能辅助周向定位，进一步提升整体配合的稳定性。

从安装边界与尺寸适配角度，这个零件的柱体外径与配套的喷嘴基座内孔采用间隙配合设计，配合公差控制在小间隙范围内，既保证拆装时的顺畅度，不会因为加工误差出现卡滞，又能控制配合间隙在合理范围，避免高压气流从配合缝隙处泄漏，影响喷射压力的稳定性。柱身的纵向凸筋高度经过反复校核，既保证足够的咬合深度来传递扭矩，又不会因为凸筋过高导致配合面的接触应力过大，造成拆装时的磨损加剧。底端的定位柱直径小于主体柱径，安装时可以先插入基座的定位孔中实现预定位，降低装配时的对中难度，即使是没有经验的操作人员也能快速完成零件的换装，不需要额外的对中工装辅助。径向销孔的位置设置在定位柱与主体柱的衔接位置，安装时穿入固定销后，可以将零件牢牢锁定在基座上，避免高压气流长期冲蚀导致零件脱出，销孔的直径与常用的标准圆柱销适配，不需要定制特殊规格的固定件，进一步降低替换成本。

从实际使用场景出发，这类喷嘴键不仅适用于常规的气动吹尘枪，还能适配各类需要精准调节喷射角度的喷涂设备、高压清洗喷嘴、实验用流体喷射装置。在3D打印制备这类零件时，选择PETG、PC、PA、ABS、ASA这类材料各有对应的适用场景：PETG材料打印难度低，成型精度好，适合日常低压场景下的替换使用，成本低廉；PC材料强度高，耐冲蚀性能好，能够承受更高的气流压力，适合高压吹尘、工业清洗场景下的长期使用；PA材料耐磨性优异，自润滑性能好，适合需要频繁调节喷嘴角度的使用场景，反复拆装调节也不容易出现配合面的磨损；ASA材料耐候性好，适合在户外露天环境下使用的喷射设备，长期受紫外线照射、温湿度变化也不容易出现性能衰减；ABS材料综合性能均衡，打印后容易进行后处理打磨，适合对配合精度要求较高的定制化改装场景。

设计这类小尺寸传动定位零件时，最容易忽略的是应力集中问题，这个零件在所有的结构衔接位置都做了小半径的圆角过渡，避免直角衔接位置在长期受扭矩、气流冲蚀时出现应力开裂，尤其是花键齿根、定位柱与主体衔接处、销孔边缘这些应力集中的高发位置，圆角过渡的设计能够大幅提升零件的疲劳寿命，即使使用韧性相对一般的材料打印，也不容易出现断裂失效的问题。另外柱身的凸筋采用等距均布的设计，每个凸筋的受力均匀，不会出现局部受力过大导致的凸筋崩断问题，同时均布的结构也让零件没有安装的方向性要求，装配时不需要对准特定的角度，进一步提升装配效率。

在实际的设备改装场景中，这类标准化接口的喷嘴键还能适配不同规格的喷嘴头，只需要更换不同口径、不同喷射角度的喷嘴头，不需要更换整个基座，就能实现不同的喷射功能，比如将窄缝式吹尘喷嘴换成锥形高压喷嘴，或者换成扇形的喷涂喷嘴，都可以通过这个喷嘴键实现可靠的连接定位，不需要对设备主体做任何改装，大幅提升了设备的场景适配能力。对于经常需要在不同作业场景切换的一线操作人员来说，这种高适配性的小零件能够大幅减少设备配件的储备数量，降低运维的配件成本，同时换装过程简单快捷，不需要复杂的工具就能完成，在作业现场就能快速完成功能切换，不会耽误作业进度。
