Abus链锁专用TPU替换端盖结构设计

日常通勤、户外骑行场景中，Abus系列链锁是高频使用的防盗器具，原装端盖多采用普通硬质塑料注塑成型，在长期户外温差变化、磕碰冲击、反复插拔受力的工况下，端部塑料件极易出现脆断裂纹，甚至从锁体端部脱落，不仅会导致锁芯端部进灰进水，提升锁芯卡涩、锈蚀的故障概率，脱落的端盖还会让锁体端部的金属边缘外露，剐蹭车漆、衣物或是骑行者皮肤，带来不必要的使用隐患。针对这一实际使用痛点，这款替换端盖在结构设计上做了多维度的适配优化，完全匹配对应规格Abus链锁的端部安装边界，无需对原有锁体做任何打磨、切削等二次加工，即可直接卡入到位完成替换。

材质选型上选用邵氏A硬度95的TPU弹性体，这种材料兼具足够的结构刚性与适度的弹性形变能力，相比原装硬质PP或ABS塑料，抗冲击韧性提升数倍，在低温环境下也不会出现明显的脆化问题，日常磕碰、跌落时能通过微量形变吸收冲击能量，不会像原装塑料件那样一撞就裂。同时TPU材料本身的耐磨性能优异，长期插拔、与锁体反复摩擦也不会出现明显的磨损失效，户外使用时耐候性更强，能适应雨淋、日晒、高低温交替的复杂户外工况，不会轻易出现老化开裂的问题。

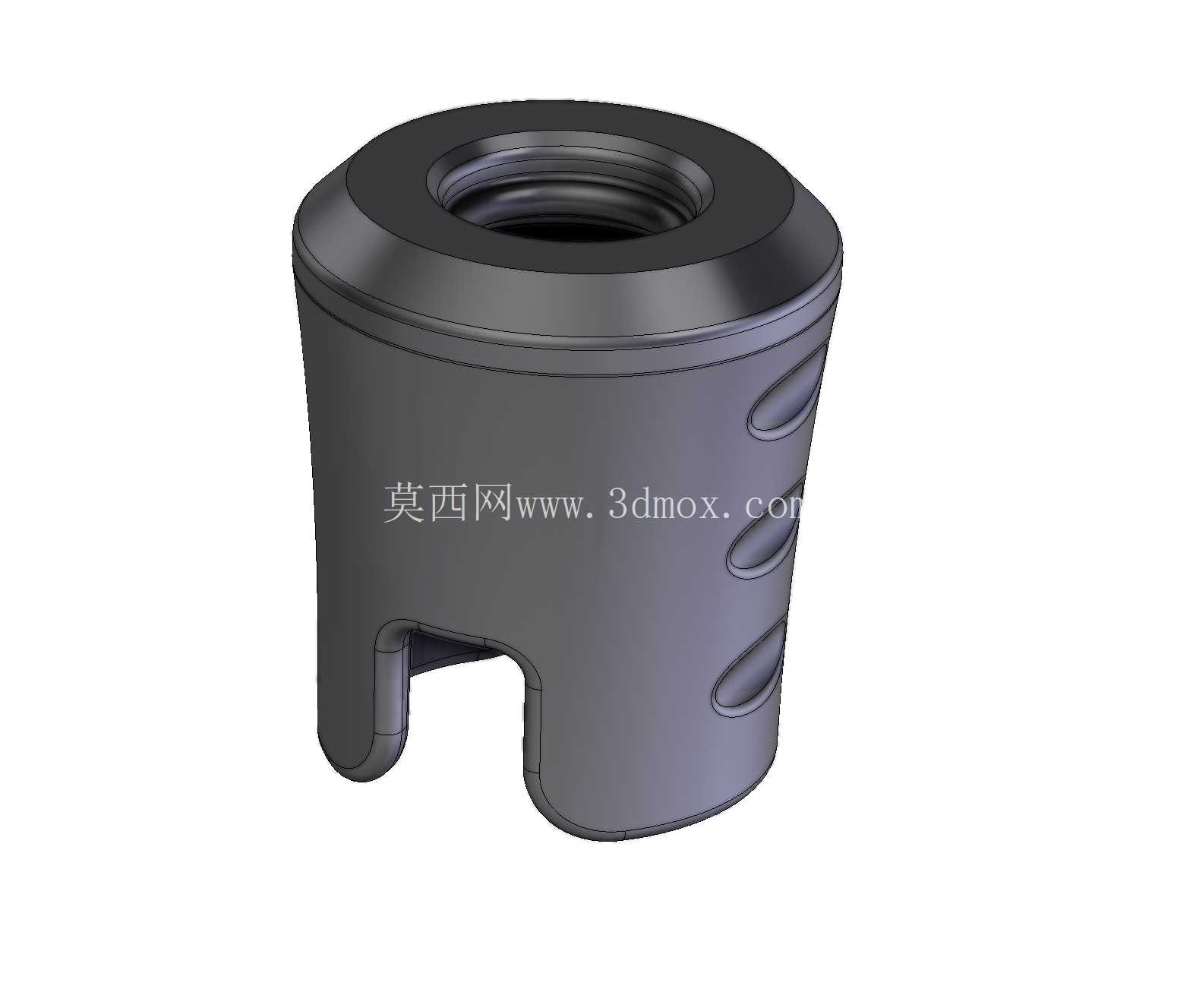

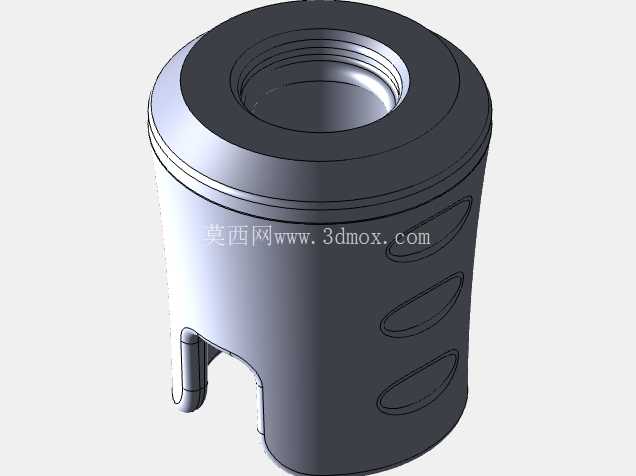

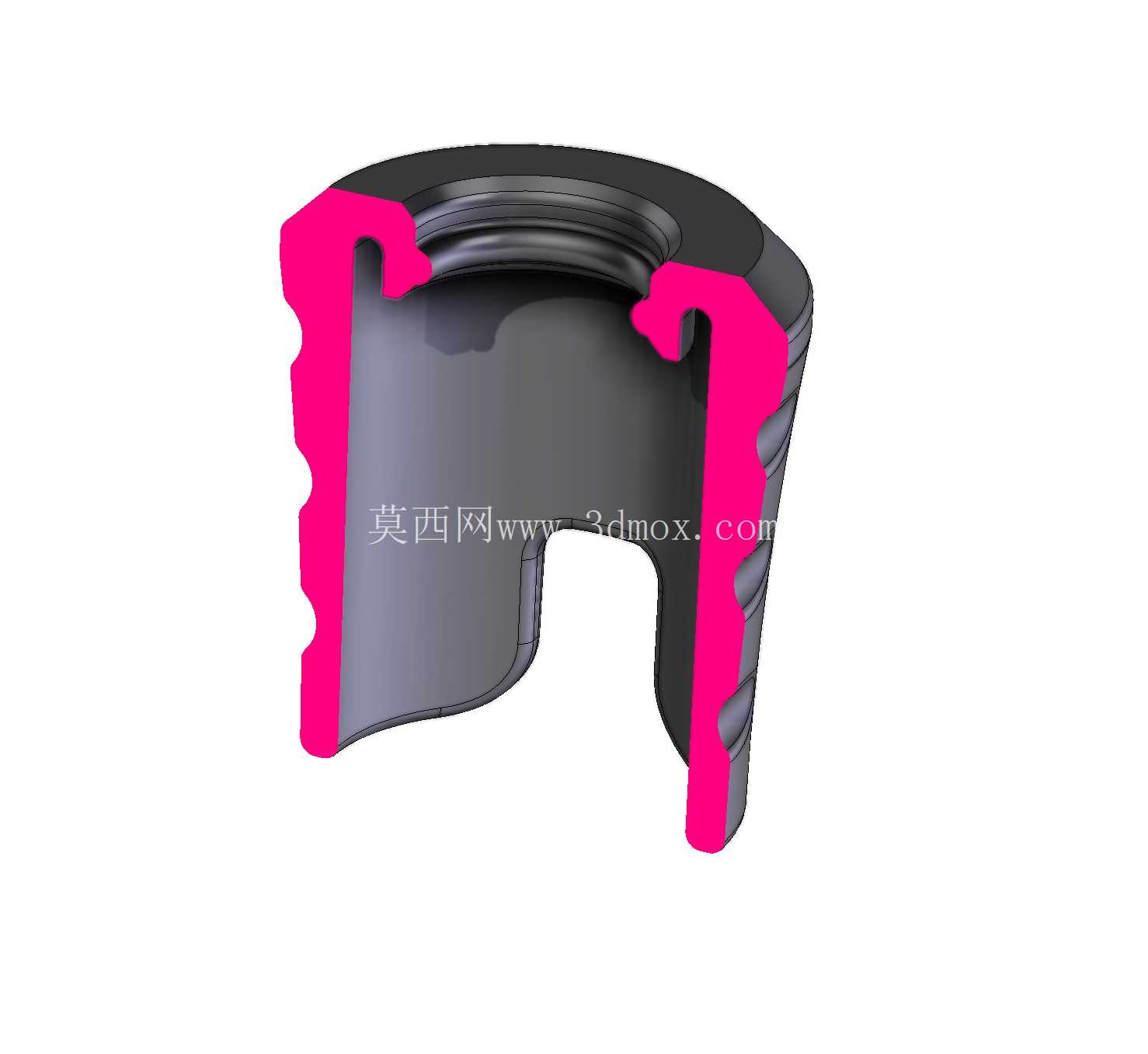

结构设计上，端盖内部做了与锁体端部凸台完全匹配的内螺纹与卡槽结构，安装时对准锁体端部的卡位轻轻按压，依靠TPU材料的微量弹性形变即可让卡槽完全卡入锁体对应的限位槽内，配合紧密不会出现松旷脱落的问题，不需要额外涂抹胶水或是加装紧固件，普通人徒手即可完成替换安装。端盖外侧壁设计了三道内凹的椭圆防滑槽，日常插拔锁头、旋转端盖时能增加手指与端盖表面的摩擦力，即使手上沾有水、油污或是佩戴薄手套，也能稳定施力不会打滑。端盖下部预留了对应锁体挂耳的让位缺口，不会干涉锁体原有挂环、钢缆的活动空间，安装后完全不影响锁具的原有开合、锁定功能。

考虑到3D打印的工艺适配性，这款端盖的整体结构做了无支撑优化设计，所有悬空结构的倾斜角度都大于FDM打印的45度临界自支撑角度，打印时不需要添加任何支撑结构，既减少了打印材料的浪费，也省去了后期拆除支撑、打磨支撑痕迹的工序，打印完成后去除底部 raft 或裙边即可直接安装使用，大幅降低了个人用户自行打印制作的门槛。端盖的壁厚设计均匀控制在2.5mm，既保证了足够的结构强度，不会因为壁厚过薄导致受力开裂，也不会因为壁厚过厚造成打印时间过长、材料浪费，同时均匀的壁厚能避免3D打印过程中因冷却收缩不均导致的翘曲、变形问题，打印成品的尺寸精度更有保障。

尺寸边界上，端盖的整体外径、内部安装孔的深度与直径、卡槽的位置与宽度都完全对标原装端盖的安装尺寸，公差控制在0.2mm以内，既能保证顺利卡入锁体，也不会因为间隙过大出现松旷晃动的问题。端盖顶部的内凹结构完全避让开锁芯的端部空间，不会干涉钥匙的插入与旋转操作，安装后与锁体端部贴合紧密，能有效阻挡灰尘、雨水进入锁芯内部，延长锁芯的使用寿命，同时完整覆盖锁体端部的金属锐边，避免剐蹭问题。

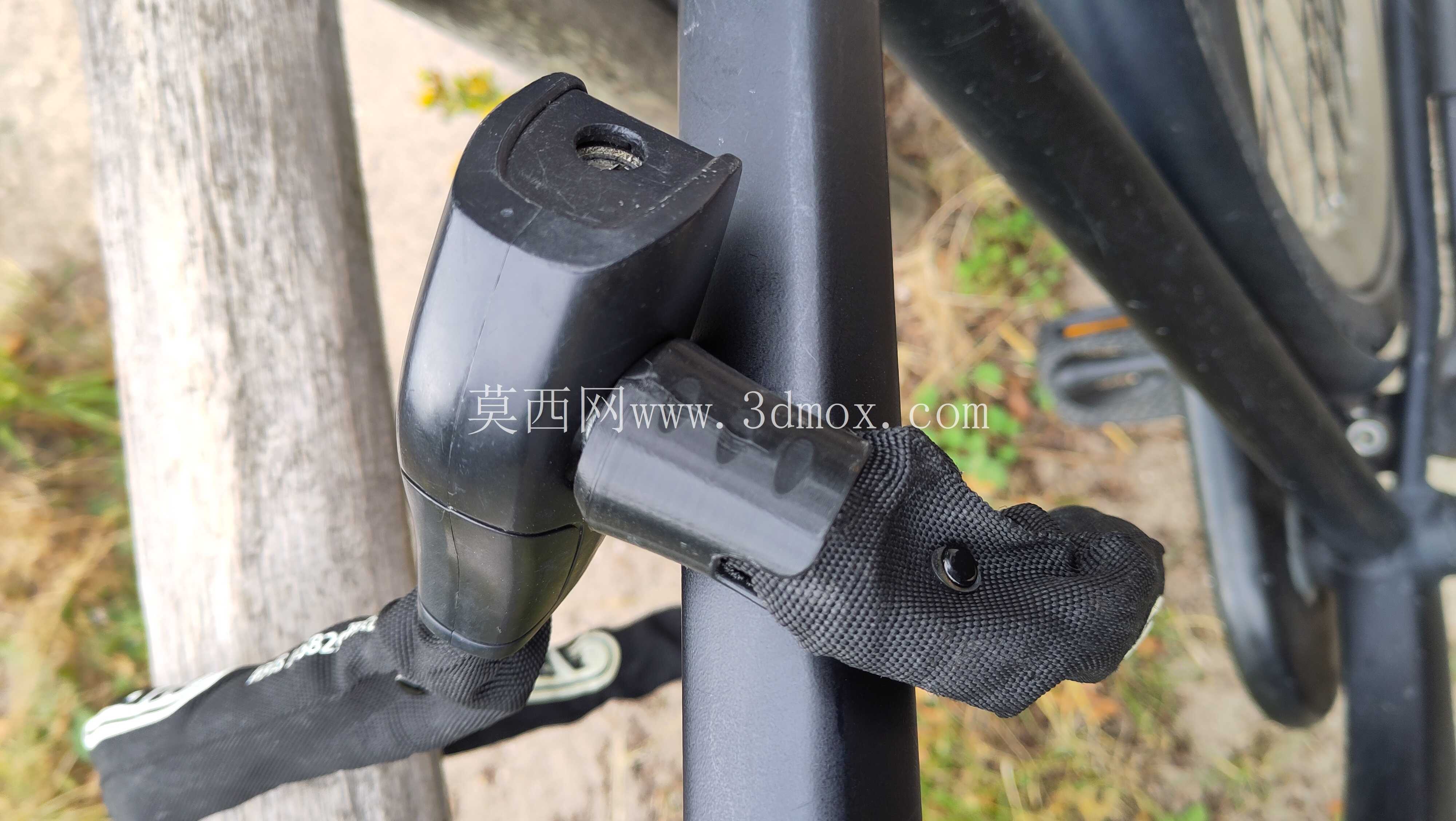

从实际使用场景验证来看，这款替换端盖安装后，在日常骑行携带、户外停放锁定、频繁开合使用的工况下，不会因为颠簸、震动出现松脱，抗冲击能力远优于原装塑料端盖，即使不小心从一米左右的高度连带锁具一起跌落到水泥地面，端盖也不会出现开裂、碎裂的问题，长期使用的可靠性大幅提升。对于有3D打印条件的用户来说，只需要选用对应硬度的TPU耗材，按照常规柔性材料打印参数设置即可完成制作，单个端盖的打印成本极低，替换后能大幅延长整把链锁的使用寿命，避免因为端盖损坏就提前更换整把锁具，减少不必要的成本支出。
