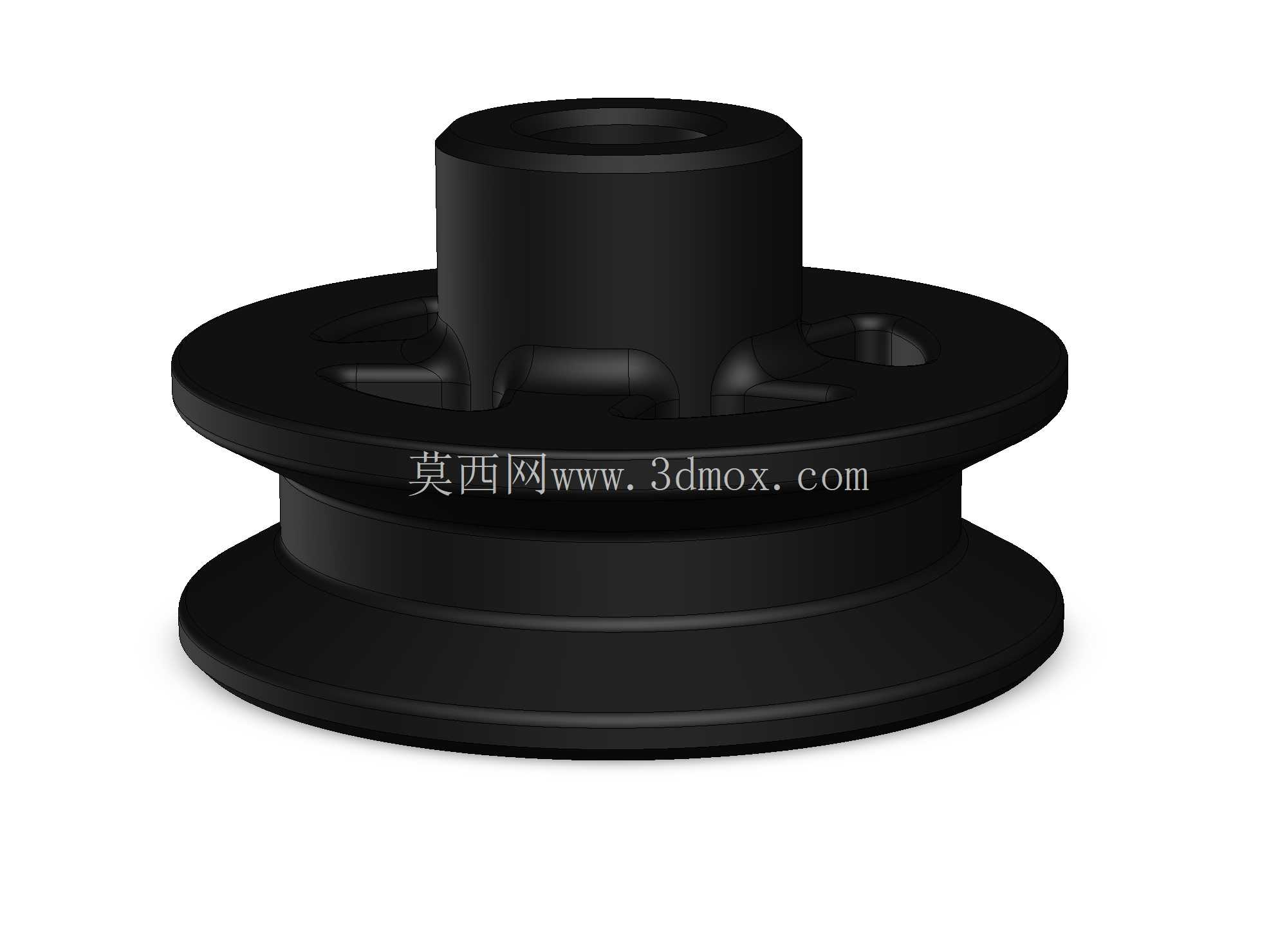

适配12mm筒轴的自行车导链轮结构设计

　　在自行车传动系统的运维与改装场景中，后轮拆卸后的链条复位、传动过程中的链条张紧度保持，一直是影响骑行体验与传动效率的细节痛点，尤其是针对12mm规格筒轴的轮组，常规导链部件往往存在安装适配性差、导向精度不足的问题，这款导链轮的设计正是瞄准这一实际工程需求展开。从安装边界来看，该部件的内孔严格匹配12mm直径的筒轴安装基准，安装时无需额外加工转接衬套，可直接套设在筒轴对应工位，轮槽的宽度尺寸适配常规自行车传动链条的外链节宽度，能保证链条在槽内顺畅滑动的同时不会出现侧向窜动脱出的问题。

　　从功能特性上看，该导轮的核心作用是在拆卸后轮时对链条形成稳定的引导支撑，避免链条因失去轮组张紧力而垂落剐蹭车架漆面，或是卡入车架与五通的缝隙中增加复装难度；在日常骑行的传动过程中，它也能辅助维持链条的张紧度，减少链条在颠簸路况下的跳动量，降低链条跳齿、掉链的故障概率，尤其适合清洁传动系统的作业场景——当用户需要对链条、飞轮进行深度清洁时，该导轮可临时承托链条，让链条保持在合理的走线位置，无需额外使用链条挂钩工具，清洁完成后直接装回后轮即可完成复位，大幅简化维保操作流程。

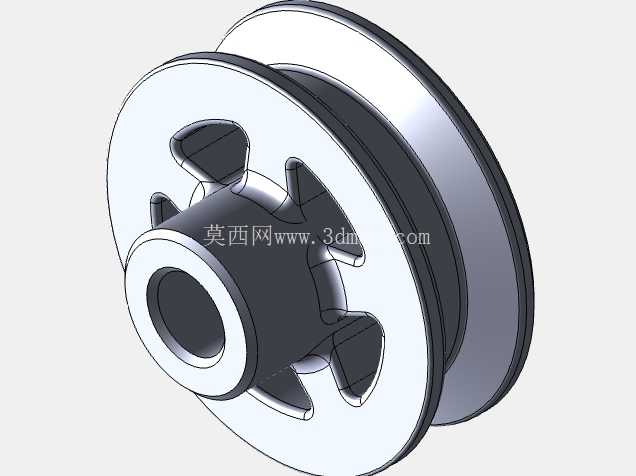

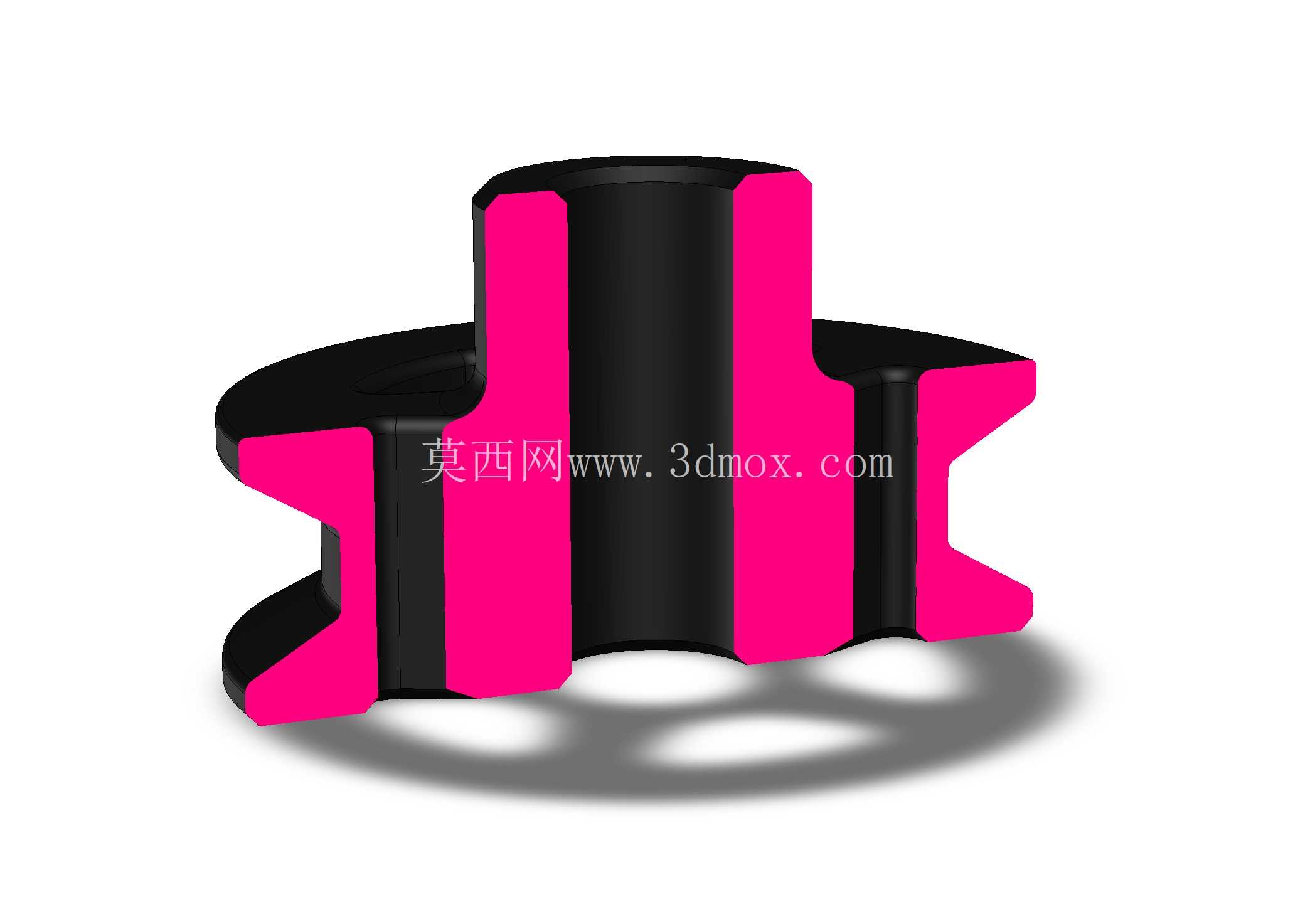

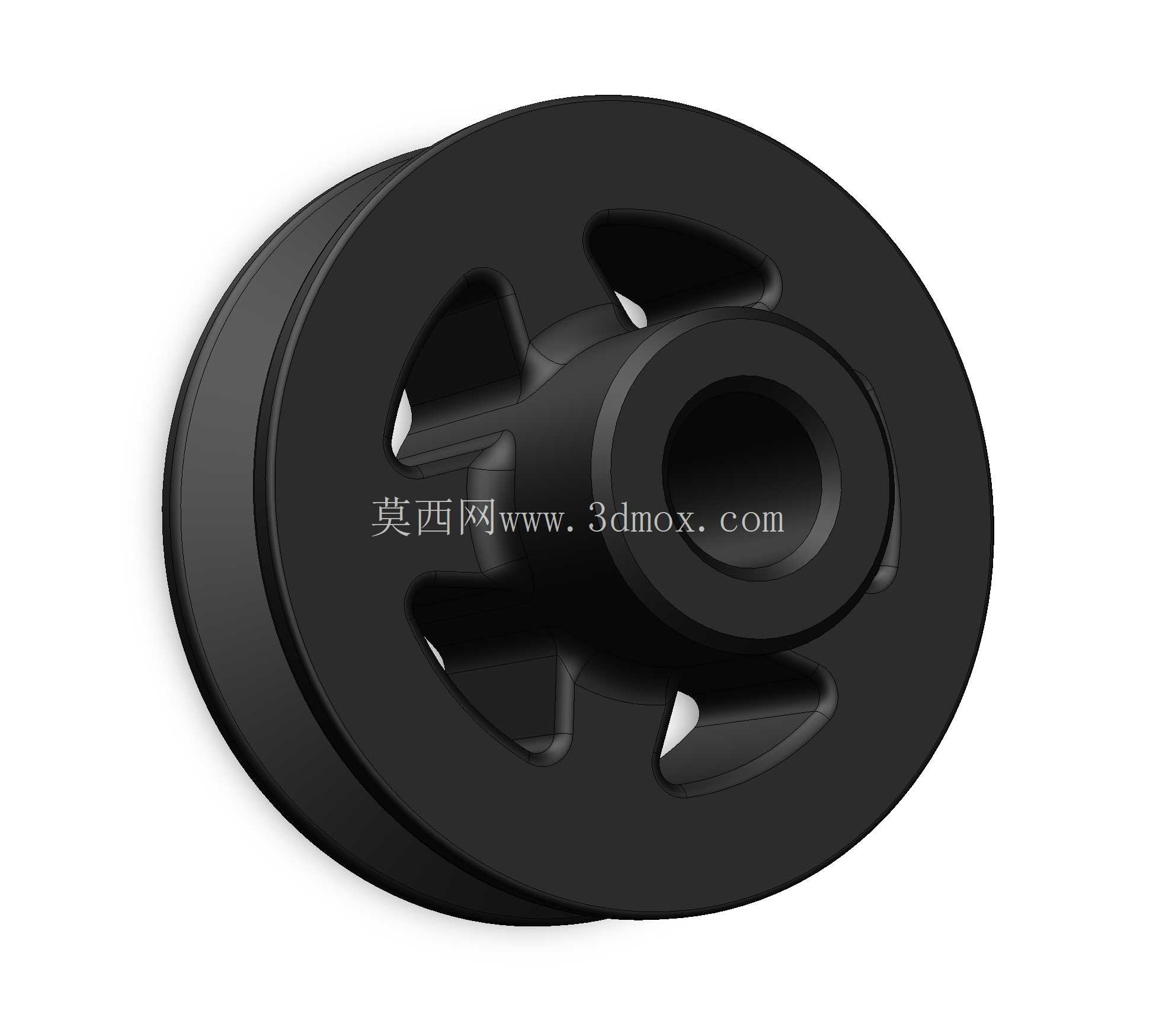

　　在结构设计思路上，这款导轮采用了无支撑3D打印的友好结构，轮体的辐状支撑结构采用均匀分布的变截面加强筋设计，既保证了轮体整体的径向承载能力，能承受链条张紧带来的径向压力，又在打印制造时无需添加额外的支撑结构，减少了打印后处理的工作量，同时降低了支撑拆除带来的表面精度损伤；轮缘位置做了圆角过渡处理，避免尖锐棱边对链条侧板造成剐蹭磨损，延长链条的使用寿命；中间的轮毂部分做了加厚处理，提升与筒轴接触位置的耐磨性能，长期拆装也不会出现内孔磨损变大导致的安装松动问题。

　　从实际应用场景拓展来看，除了常规的山地自行车、公路自行车的传动系统使用外，该导轮也可适配小型输送设备的链条传动工位，针对12mm安装轴径的轻型输送线，可作为辅助导轮使用，维持输送链条的张紧度，避免长距离输送下链条垂度过大影响输送稳定性，其轻量化的结构设计也不会给输送系统带来额外的负载负担。在细节结构处理上，轮槽的深度经过反复校核，既保证链条嵌入后有足够的包裹度不会脱出，又不会因为槽深过大导致链条与槽底发生摩擦增加传动阻力；辐状支撑的镂空设计在保证结构强度的前提下，最大程度减轻了部件自身重量，符合自行车配件轻量化的设计趋势，同时镂空位置也能减少骑行过程中泥沙的堆积，日常使用时只需简单冲洗即可完成清洁，不会因为泥沙卡滞导致导轮转动不畅。安装时的轴向定位也做了适配性考虑，轮毂两端的端面平整度控制在合理公差范围内，安装时可与筒轴的轴肩、锁紧螺母端面紧密贴合，不会出现轴向窜动导致的导轮偏摆，保证链条始终在同一平面内传动，减少链条的侧向磨损。
