下拉训练器25转50毫米螺丝锁紧配重片适配结构

　　在商用健身场馆的力量训练区域，下拉类训练器械是背部肌群训练的核心设备，多数场馆会同时配置不同规格的杠铃片作为配重负载，以适配不同训练阶段、不同力量水平使用者的配重需求，但不同厂商生产的下拉训练器加载销直径与奥林匹克标准杠铃片的安装孔径存在尺寸差，常规25毫米直径加载销的下拉器械无法直接安装50毫米孔径的标准奥林匹克杠铃片，这就需要专用的转接适配结构来完成尺寸过渡，实现不同规格配重的兼容安装。这款一体钢制适配结构，就是针对这一实际使用场景开发的转接部件，整体采用一体式钢制结构加工成型，没有额外的轴承或活动拼接部件，整体结构刚性充足，在大重量负载下拉训练过程中不会出现结构形变或连接松脱的问题，能够保障训练过程的结构稳定性。

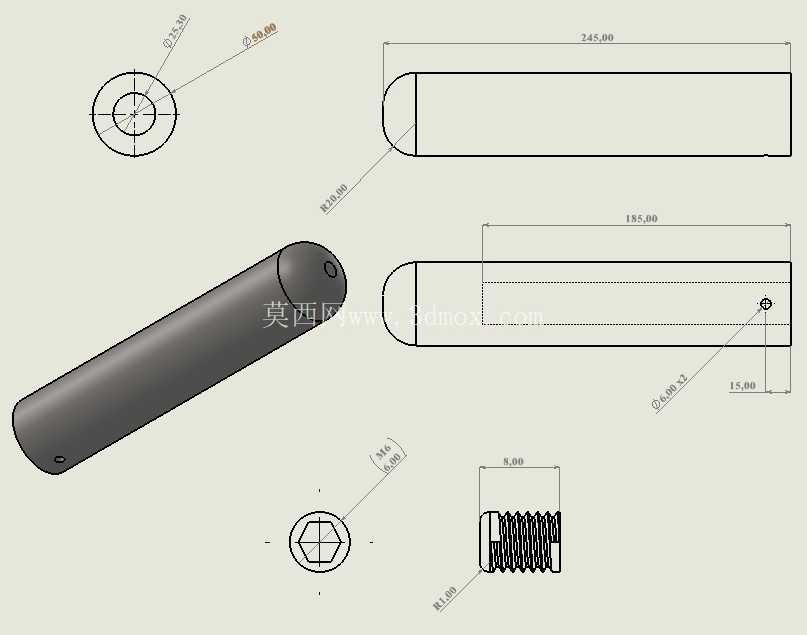

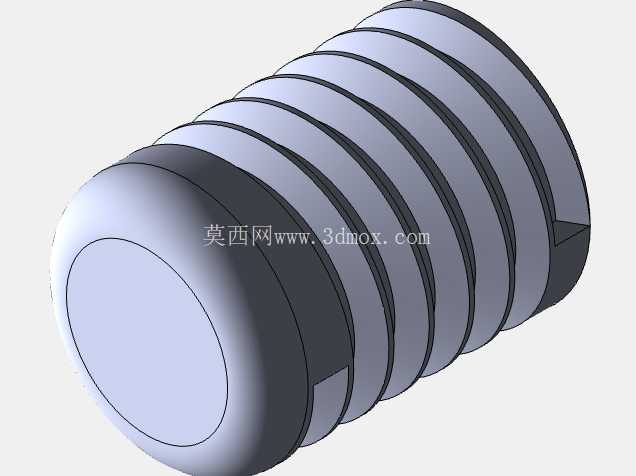

　　从安装边界来看，该适配结构的内孔直径设置为25.30毫米，这个尺寸是在25毫米公称直径的基础上预留了合理的安装间隙，既可以保证适配结构能够顺畅滑过直径25毫米的器械加载销，不会出现安装卡滞、滑动不畅的问题，又不会因为间隙过大导致安装后出现径向晃动，避免配重片安装后出现偏心摆动，影响训练过程的发力稳定性。轴向的锁紧定位通过两个带紧定螺钉的M6螺纹孔实现，这里的螺纹孔位置经过反复校核，选用长度8毫米的紧定螺钉进行锁紧时，螺钉拧紧后会完全处于适配器的内部空间，不会突出到适配器的外圆柱面之外，也就不会在安装50毫米孔径的奥林匹克杠铃片时出现干涉，不会刮蹭杠铃片的内孔表面，保障杠铃片安装滑动顺畅。

　　从实际使用的功能逻辑来看，该适配结构直接套在下拉训练器的25毫米加载销上，通过两个M6紧定螺钉完成与加载销的轴向固定，固定完成后适配器的外圆柱面直径匹配50毫米孔径的奥林匹克杠铃片安装尺寸，使用者可以直接将标准奥林匹克杠铃片套在适配器外侧，完成配重的加装，不需要额外更换器械的加载销结构，也不需要采购专用规格的配重片，能够大幅降低场馆的器材配置成本，同时提升现有器材的配重适配范围。设计过程中充分考虑了健身场景的使用特性，一体式的结构没有易损的活动部件，日常使用过程中不需要频繁的维护保养，只需要定期检查紧定螺钉的锁紧状态即可，钢制的本体材质能够承受大重量配重的长期负载，不会出现塑料类转接件容易出现的开裂、形变问题。

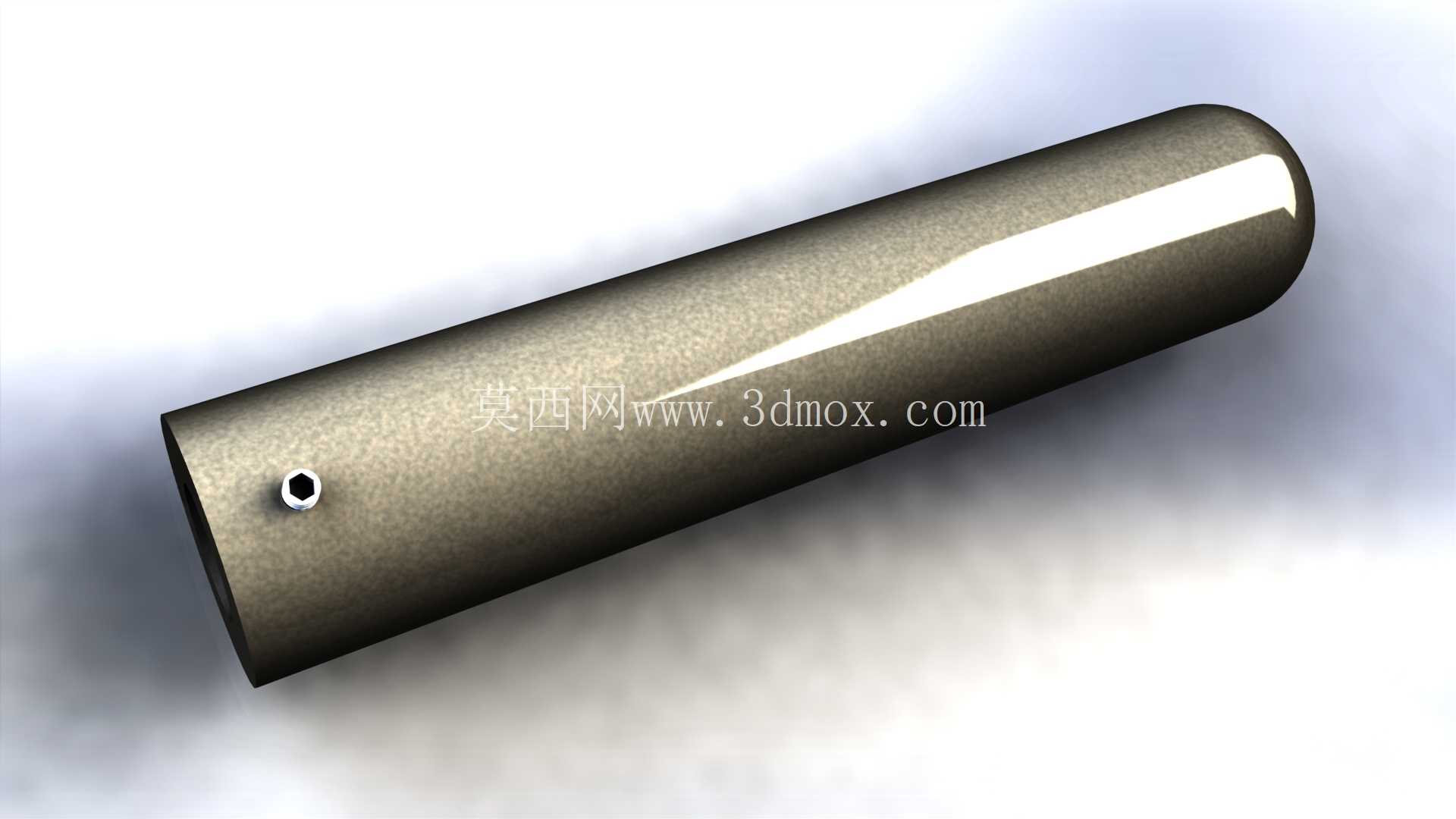

　　结构外形采用圆柱型设计，端部做了圆滑过渡处理，在安装杠铃片时能够起到导向作用，方便使用者快速对位安装，侧面的紧定螺钉孔采用沉孔设计，进一步避免螺钉突出带来的安装干涉问题。在实际的场馆器材改造场景中，这类适配结构不需要对原有下拉训练器做任何结构性改动，只需要松开紧定螺钉将适配器套入原有加载销，拧紧螺钉即可完成安装，整个安装过程不需要专业的工具，场馆运维人员可以在几分钟内完成改装，改装完成后器械既可以使用原有25毫米孔径的专用配重片，也可以搭配场馆内通用的50毫米孔径奥林匹克杠铃片，实现配重资源的跨器械通用，避免不同规格配重片无法通用带来的资源浪费。从受力角度分析，该适配器在使用过程中主要承受配重片的径向重力载荷以及下拉训练过程中的轴向冲击力，一体式钢制结构的壁厚经过核算，能够满足常规商用健身场景最大配重负载下的强度要求，不会出现弯曲、断裂的风险，两个对称布置的紧定螺钉能够均匀承受轴向的锁紧力，避免单点锁紧带来的应力集中问题，长期反复拆装使用也不会出现螺纹滑牙、锁紧失效的问题。
