Robosoccer赛事专用轮式足球竞技机器人结构

这款轮式竞技机器人的结构设计，完全围绕Robosoccer小型足球赛事的对抗场景展开，所有结构细节都经过赛场实际工况的反复校验。从赛场应用场景来看，这类机器人需要在平整的硬质赛场地面完成高速启停、急转变向、带球推送、碰撞对抗等动作，赛场内多台机器人同场竞技时，不可避免会发生侧向、正向的结构碰撞，因此整体结构的抗冲击性、移动灵活性、控球稳定性是设计时的核心考量。

从实际用途出发，该机器人作为足球赛事的参赛执行单元，需要完成赛场内的自主移动、足球的承接与推送、配合战术完成走位与攻防动作，区别于普通移动巡检类机器人，它的动力响应速度、轮组抓地性能、前端控球结构的适配性，直接决定了赛场表现。设计时没有采用冗余的外壳包覆结构，所有结构件都直接服务于功能实现，最大程度降低整机自重，提升动力利用效率。

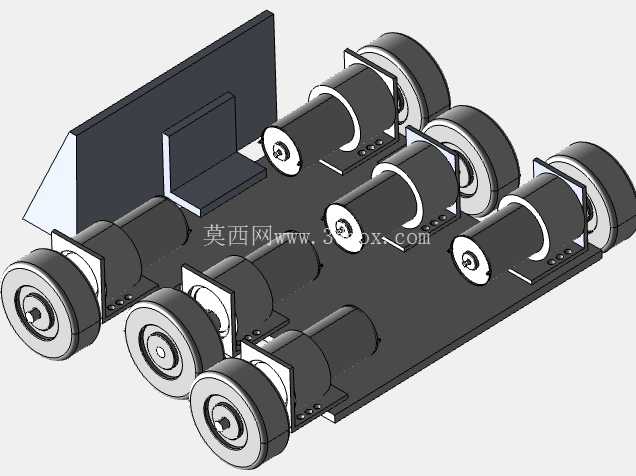

功能特性层面，整机采用六轮对称布局，左右两侧各布置三组驱动轮单元，每个轮组都匹配独立的动力安装位，可根据赛事动力需求适配对应规格的直流驱动电机，多轮组的布局方式大幅提升了整机与地面的接触面积，在急停、转向时可以提供足够的抓地力，避免轮组打滑丢失赛场位置。机身前端设置了L型的挡球与推球结构，该结构的垂直挡板高度经过反复匹配标准赛事用球的直径，既可以在行进过程中稳定将球控制在机身前端可控范围内，又不会因为挡板过高遮挡上方的视觉识别传感器视野，倾斜布置的侧导向板可以在机器人侧向接触足球时，将球顺滑引导至前端控球区域，减少控球调整时间。机身中部的平整安装平面预留了充足的传感器、控制板、电源模块的安装空间，所有动力元件的安装位都设计了可微调的长槽结构，方便装配时调整轮组的同轴度，也可以根据不同赛事的轮径需求，调整轮组的安装高度，适配不同直径的赛事用轮。

设计思路上，整体采用分层布局逻辑，最下层为轮组与动力安装层，所有驱动电机、轮轴、传动结构都集成在该层，降低整机重心，提升高速移动时的稳定性；中间层为电气元件安装层，控制主板、电源、通信模块都固定在该层的平整基板上，与下层动力结构留出足够的布线空间，避免动力线缆与信号线缆交叉干扰；上层预留视觉传感器、击球机构的安装位，可根据参赛队伍的战术需求，加装弹射击球、挑球等扩展功能结构。所有结构件都采用平板类零件拼接的设计思路，减少复杂曲面加工需求，零件加工工艺性好，常规的板材切割、钻孔工艺即可完成所有结构件的加工，大幅降低参赛队伍的零件制作成本与加工周期，零件之间采用螺栓连接，方便赛场故障时的快速拆解更换，不需要复杂的专用工具即可完成易损件的替换。

外形尺寸与安装边界方面，整机宽度严格控制在赛事规则要求的尺寸范围内，轮组外侧没有突出的结构件，避免碰撞时轮轴直接受冲击损坏；机身长度方向预留了前端推球结构到前轮组的安全距离，即使正面发生碰撞，冲击力会先被前端的挡球结构吸收，不会直接传递到中部的电气安装层；轮组的安装轴距经过匹配，最小转弯半径可以控制在机身长度的0.8倍范围内，满足赛场内小范围灵活转向的需求；所有电气元件的安装位都预留了不小于10mm的安全间隙，避免元件之间的挤压、干涉，动力轮的下边缘到机身底板的距离控制在合理范围，既保证足够的离地间隙通过赛场的拼接缝隙，又不会因为重心过高影响移动稳定性。前端推球结构的最前端到前轮轴心的水平距离经过反复调校，保证推球时足球始终与两个前轮保持合适的间距，不会出现轮组碾压足球导致控球失效的情况。
