Wheeler Bionx电动自行车电池锁盖替换件

　　在日常两轮出行装备的运维场景里，电动助力自行车的电池锁止结构可靠性，直接决定了户外骑行、日常通勤过程中动力单元的固定安全性，Wheeler Bionx车型的原厂电池锁盖采用常规注塑工艺成型，在长期户外温差变化、路面颠簸振动、频繁开关锁的外力作用下，锁盖安装位的薄壁区域很容易出现应力开裂、卡扣断裂的问题，一旦锁盖失效，电池包会出现侧向窜动，轻则导致供电接触不良影响骑行助力输出，重则可能在颠簸路段出现电池脱落的安全隐患，这类小尺寸结构件单独采购原厂配件周期长、匹配成本高，采用3D打印工艺制作的替换锁盖，就是针对原厂件的结构薄弱点做定向优化的适配方案。

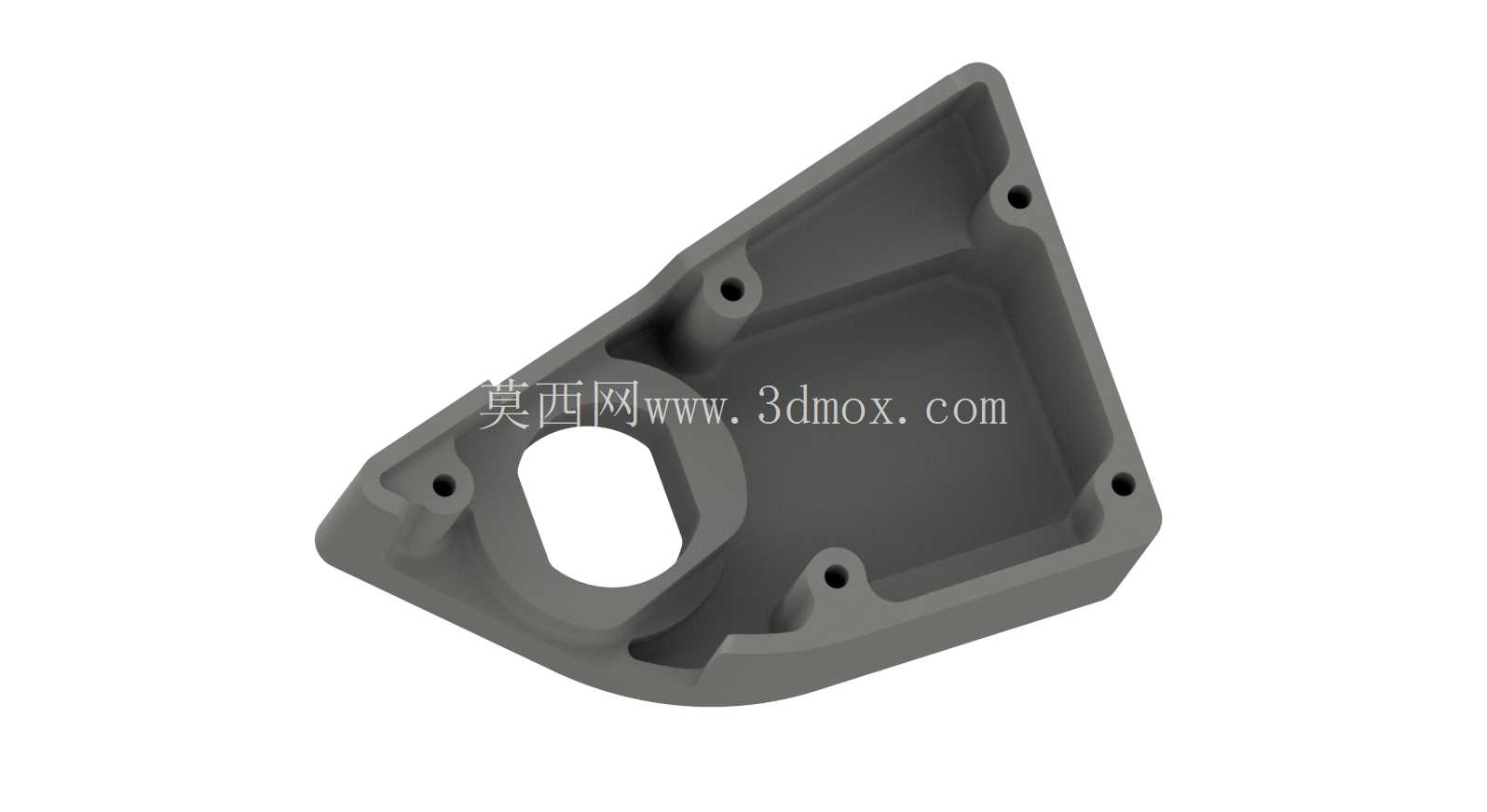

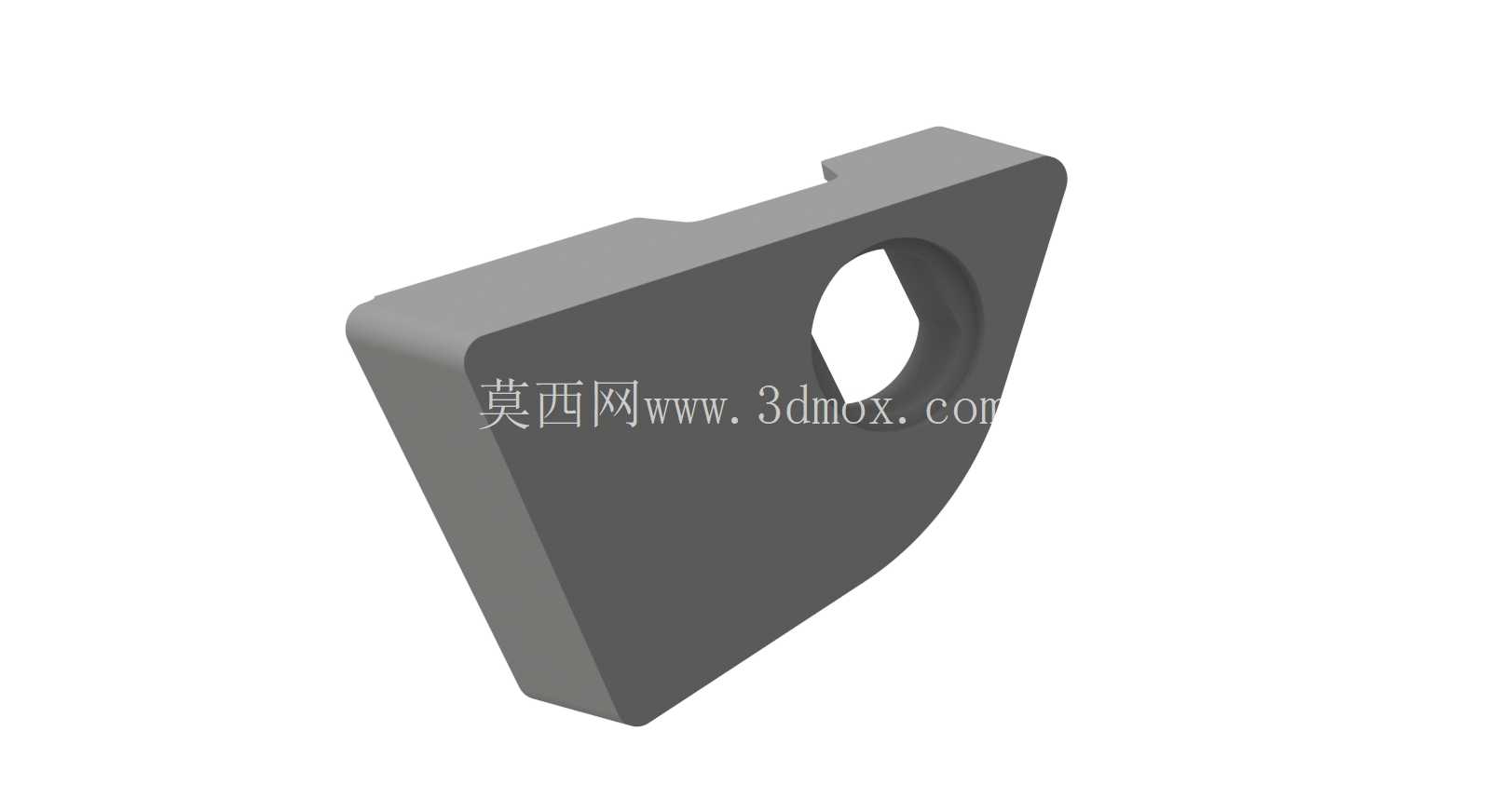

　　从实际安装适配的边界来看，这个锁盖的整体轮廓完全贴合Wheeler Bionx车型电池仓侧端的安装曲面，整体为带厚度的楔形块结构，厚度方向的尺寸完全匹配原厂锁位的安装间隙，不会出现装配后突出电池仓表面、剐蹭骑行者裤腿或者影响电池插拔的问题；锁盖中部的异形开孔是核心的功能结构，这个开孔的轮廓完全对应锁芯的联动拨片行程范围，开孔边缘做了均匀的圆角过渡，既能够保证锁舌伸缩过程中不会与盖体发生运动干涉，也能避免尖锐棱边在长期摩擦过程中磨损锁芯的金属拨片，延长锁具整体的使用寿命。

　　设计过程中首先对原厂损坏件的安装点位做了逆向测绘，锁定了三个关键的定位基准：一是锁盖与电池仓框架贴合的安装面平面度公差控制在0.1mm以内，保证装配后没有明显的装配缝隙，避免雨水、路面扬尘顺着缝隙进入锁芯结构造成卡滞；二是背面的两个定位卡扣的中心距完全复刻原厂安装孔位的间距，卡扣的倒钩角度做了1.5度的微调，相比原厂件的卡扣扣合量增加0.2mm，在不增加拆卸难度的前提下，提升长期振动环境下的卡扣连接可靠性，不会因为路面颠簸出现松脱异响；三是盖体外侧的楔形斜面做了弧度优化，顺着电池仓的侧面轮廓自然过渡，没有突兀的棱角，既保持了整车外观的一致性，也能在车辆发生侧向倾倒的时候，让锁盖首先承接部分撞击力，分散冲击力到周边的仓体框架上，避免直接撞击锁芯造成锁具整体损坏。从材料选型的适配性来看，这个锁盖的结构厚度设计充分考虑了3D打印工艺的成型特性，最小壁厚控制在2.5mm以上，既可以选用常规的PLA材料做临时应急替换，也可以选用PETG、ABS等耐候性更好的工程材料做长期使用件，打印过程中不需要额外添加支撑结构，成型后只需要简单去除打印层纹的毛边就可以直接装配，不需要二次打磨或者攻丝处理，对于普通骑行爱好者来说，即使没有专业的机加工设备，也能借助桌面级3D打印机快速制作出可用的替换件。

　　在实际装车测试的场景里，替换后的锁盖能够完全实现原厂件的所有功能：钥匙转动锁芯的时候，拨片穿过中部异形孔带动锁舌完成伸缩动作，锁定状态下锁盖能够完全遮挡锁芯与电池包的连接缝隙，防止路面溅起的泥水、沙尘进入电池仓的电气连接部位；解锁状态下插拔电池包的时候，锁盖不会与电池外壳发生剐蹭，电池的插拔阻力和原厂状态保持一致，不会出现卡滞或者过松的问题。相比原厂的注塑件，这个优化后的锁盖在应力集中的拐角位置做了加厚处理，把原厂件直角过渡的位置改成了R3的圆角，分散了开关锁过程中施加在盖体上的扭转应力，从根源上解决了原厂件长期使用后拐角开裂的问题；同时盖体边缘没有多余的装饰性凸起，整体结构简洁，在户外使用过程中不会被树枝、线缆等杂物勾挂，降低了意外损坏的概率。对于从事两轮车配件设计、3D打印替换件开发的从业者来说，这类小尺寸功能件的设计核心不在于复杂的曲面造型，而是要精准卡准原车的安装边界，在完全兼容原有安装结构、不改动原车其他部件的前提下，针对原厂件的失效点做结构强化，用最低的改造成本解决实际使用中的故障痛点，既不需要重新开模制作注塑模具，也能大幅缩短配件的获取周期，尤其适合小众车型、停产车型的易损件替换场景，在个人DIY运维、小型车店售后维修的场景里都有很强的实用价值。
