Shimano SPD锁片调校专用扳手结构设计

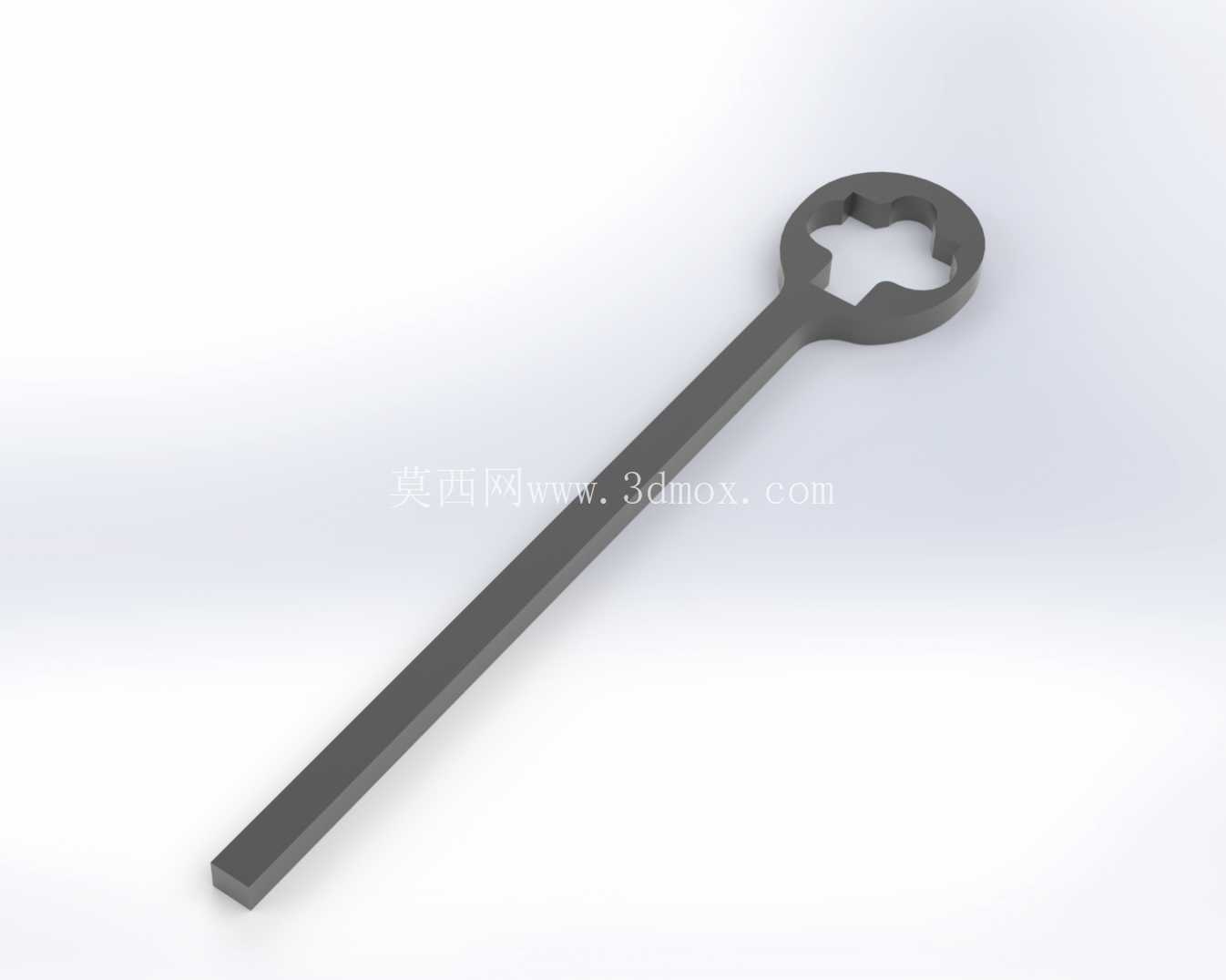

　　在山地车骑行装备的调校场景中，锁片位置的精准度直接决定了骑行发力效率与长时间骑行的关节舒适度，Shimano SPD系列锁踏作为山地骑行领域应用最广泛的锁止结构，其配套锁片的固定螺母需要专用工具才能完成精准对位调整，普通开口扳手或活动扳手受限于锁片安装位置的空间约束，极易在操作中打滑蹭伤锁踏本体，或是无法施加稳定扭矩导致锁片移位。这款调校工具的设计完全围绕SPD锁片的实际安装工况展开，头部采用与锁片固定螺母外轮廓完全匹配的梅花形内凹卡口，卡口的公差控制在0.1mm以内，既保证卡入后无旷量，也能避免公差过小导致的卡滞问题，操作时不会出现打滑滑脱的情况，能稳定传递扭矩。

　　杆身采用长直扁平结构设计，整体长度经过实际工况验证，既能够提供足够的力臂，让使用者用较小的手部力量就能达到锁片固定所需的扭矩要求，又不会因为长度过长导致在狭小的鞋底安装区域操作时剐蹭鞋体或周边部件。杆身的扁平截面设计一方面提升了纵向的抗扭强度，在施加扭矩时不会出现杆身弯折变形的情况，另一方面扁平结构也方便使用者在调整时通过杆身的指向快速判断锁片的旋转角度，辅助完成锁片前后、旋转角度的对位校准。从安装边界来看，工具头部的厚度控制在3mm以内，能够顺利伸入锁片螺母与鞋底之间的预留间隙，不会因为头部过厚导致无法完全卡入螺母，也不会因为厚度过薄导致卡口强度不足出现崩口。

　　杆身的宽度控制在8mm，在操作时不会与锁踏的锁止机构发生干涉，即使锁片已经初步固定在锁踏上，也能顺利将工具卡入螺母完成微调。工具的整体结构采用一体化成型设计，没有额外的拼接或活动部件，整体强度能够承受日常调校所需的扭矩，同时结构简单，非常适合通过3D打印完成小批量制作，骑行爱好者或车店技师可以根据实际使用需求快速制作备用。在实际使用场景中，这款工具可以完成锁片安装时的初拧固定，也能在骑行一段时间后锁片出现移位时，快速完成微调校正，不需要携带体积庞大的组合工具，单独携带这一件工具就能完成SPD锁片的全部调校操作。

　　设计过程中充分考虑了不同版本SPD锁片的螺母尺寸共性，卡口尺寸兼容市售绝大多数Shimano SPD系列山地锁片的固定螺母，不需要针对不同型号锁片更换工具头部。杆身的末端做了小尺寸的倒角处理，既避免了尖锐边角在携带时划伤其他物品，也能在需要时借助末端的扁平结构撬动锁片与鞋底之间的残留泥沙，清理安装接触面，保证锁片安装时的贴合度。从受力角度分析，工具在施加扭矩时，应力主要集中在头部卡口与杆身的连接位置，该位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，提升了工具的整体使用寿命，即使反复施加额定扭矩也不会出现断裂情况。整体外形没有多余的装饰结构，所有设计细节都围绕实际使用需求展开，没有冗余的功能或结构，在保证强度与功能的前提下尽可能控制了整体重量，方便日常随车携带。
