挖掘机臂架液压驱动作业装置三维设计

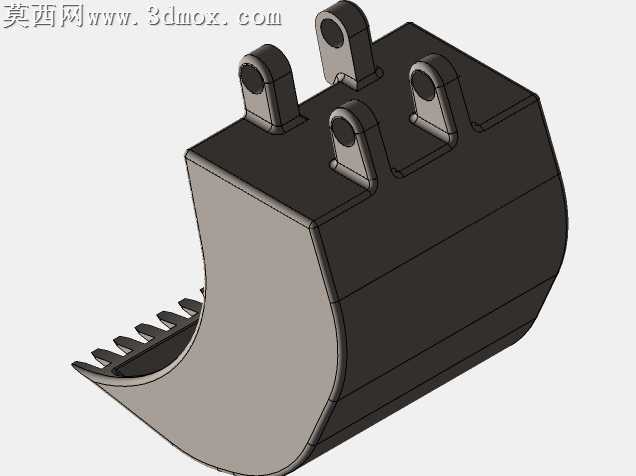

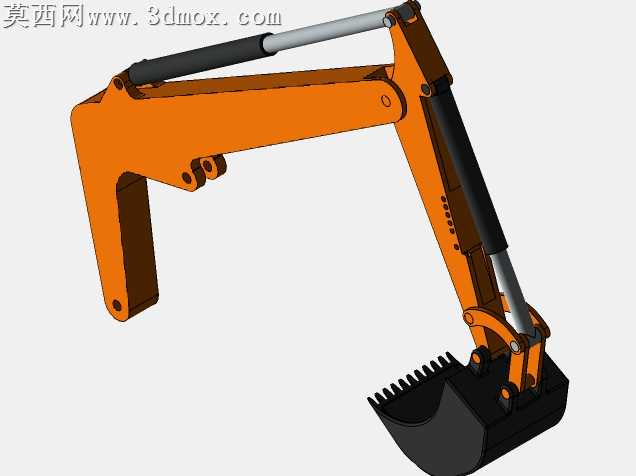

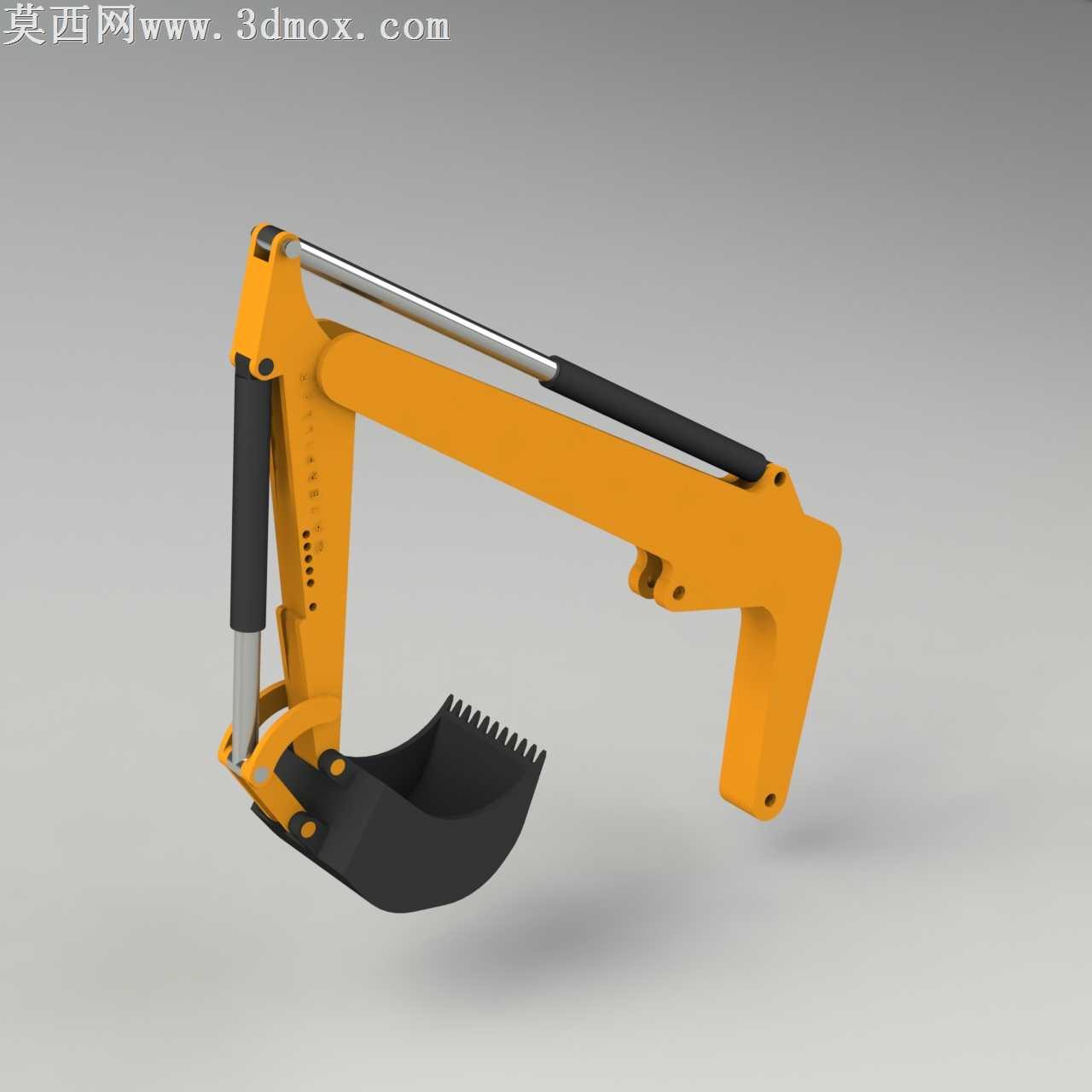

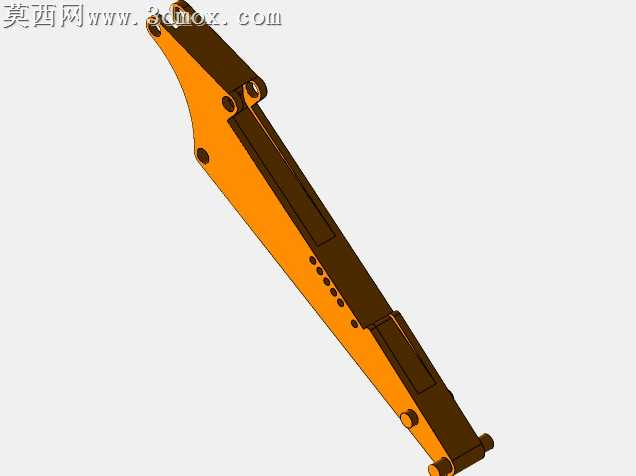

本作品为挖掘机核心作业执行部件臂架总成的三维设计成果，建模阶段依托参数化建模逻辑完成全部件尺寸关联搭建，首先对动臂、斗杆、铲斗三大核心结构件进行独立建模，严格参照真实工程挖掘机臂架的受力结构设计各部件的铰接点位，确保各转动副的活动范围符合真实挖掘作业的行程要求，同时对配套的液压油缸组件进行精细化还原，分别完成动臂油缸、斗杆油缸、铲斗油缸的缸筒、活塞杆、铰接耳座的结构建模，还原液压驱动结构的装配逻辑。材质与渲染阶段，针对不同部件匹配对应工程材质属性：臂架主体结构件采用工程黄哑光金属漆材质，还原工程机械专用涂装的磨砂质感，金属表面添加细微的颗粒纹理模拟真实设备的漆面质感；液压油缸的活塞杆部分采用高抛光镀铬金属材质，设置高反射度与低粗糙度参数还原镀铬件的亮面金属效果，油缸缸筒部分采用深灰哑光金属材质，搭配黑色橡胶材质的油缸防护套，还原液压元件的真实外观；铲斗部分采用高耐磨锰钢材质，设置做旧质感的深灰金属材质，斗齿部分添加轻微的磨损纹理，还原铲斗作业部件的使用属性。结构设计层面，完整还原臂架的多自由度铰接结构，各铰接点的配合间隙参照真实工程机械的装配公差设置，确保各部件转动无干涉，同时对臂架上的工艺减重孔、加强筋板、液压管路固定点位都进行了细节还原，臂架侧面的刻度标识、安装孔位都按照真实设计参数排布，保证模型的工程参考价值。设计思路围绕挖掘机臂架的运动分析需求展开，建模过程中充分考虑运动仿真的装配约束要求，将各铰接部件设置为可活动的装配关系，可直接用于臂架作业范围、受力工况的运动仿真分析，整体模型装配逻辑清晰，各部件可独立拆分编辑，既可以用于工程机械结构教学演示，也可作为挖掘机整机设计的臂架模块参考，渲染阶段采用影棚级柔光布光，突出金属材质的质感对比，背景采用中性灰色调，让臂架的结构轮廓与材质细节得到清晰呈现，多角度渲染图完整展示了臂架的整体形态、铰接结构细节与各部件的装配关系。
