挖掘机属具液压破碎机剪三维设计

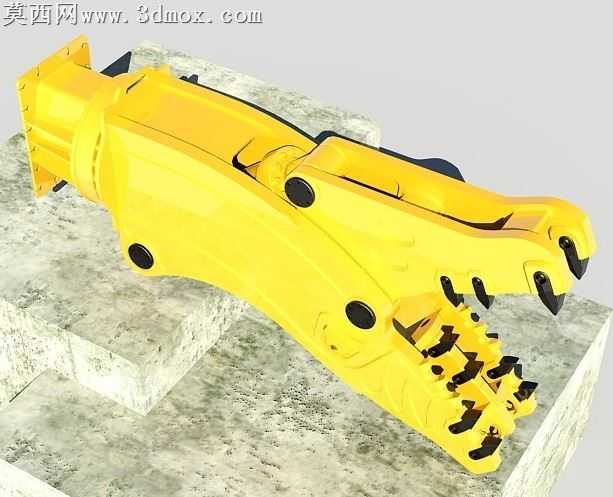

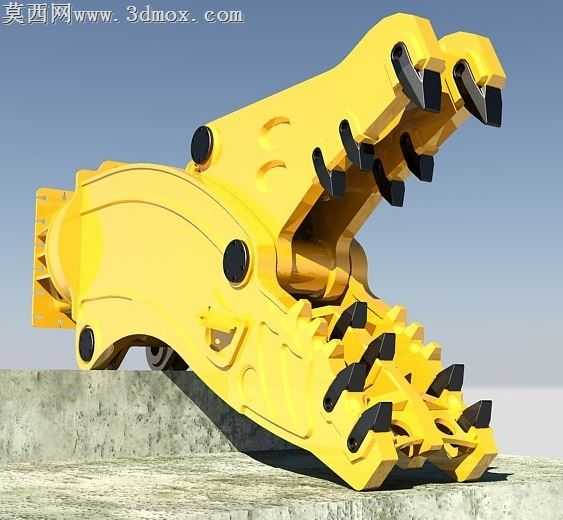

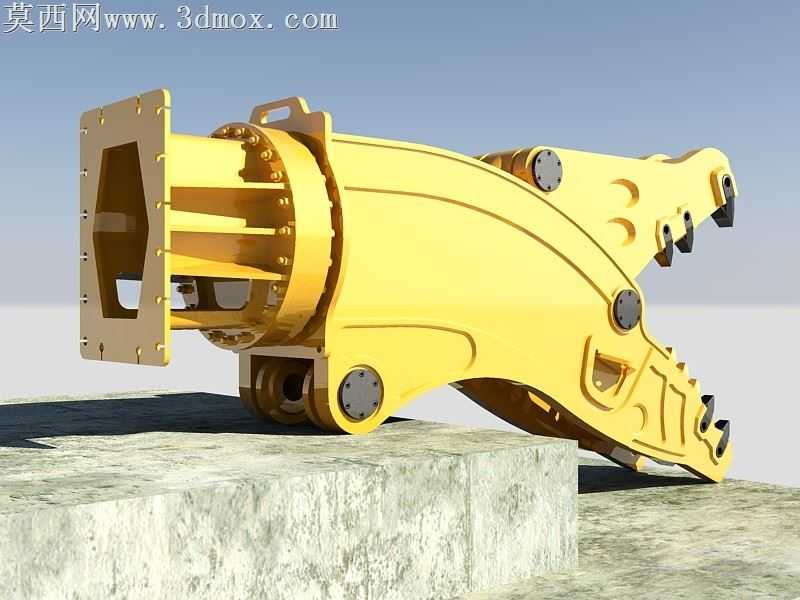

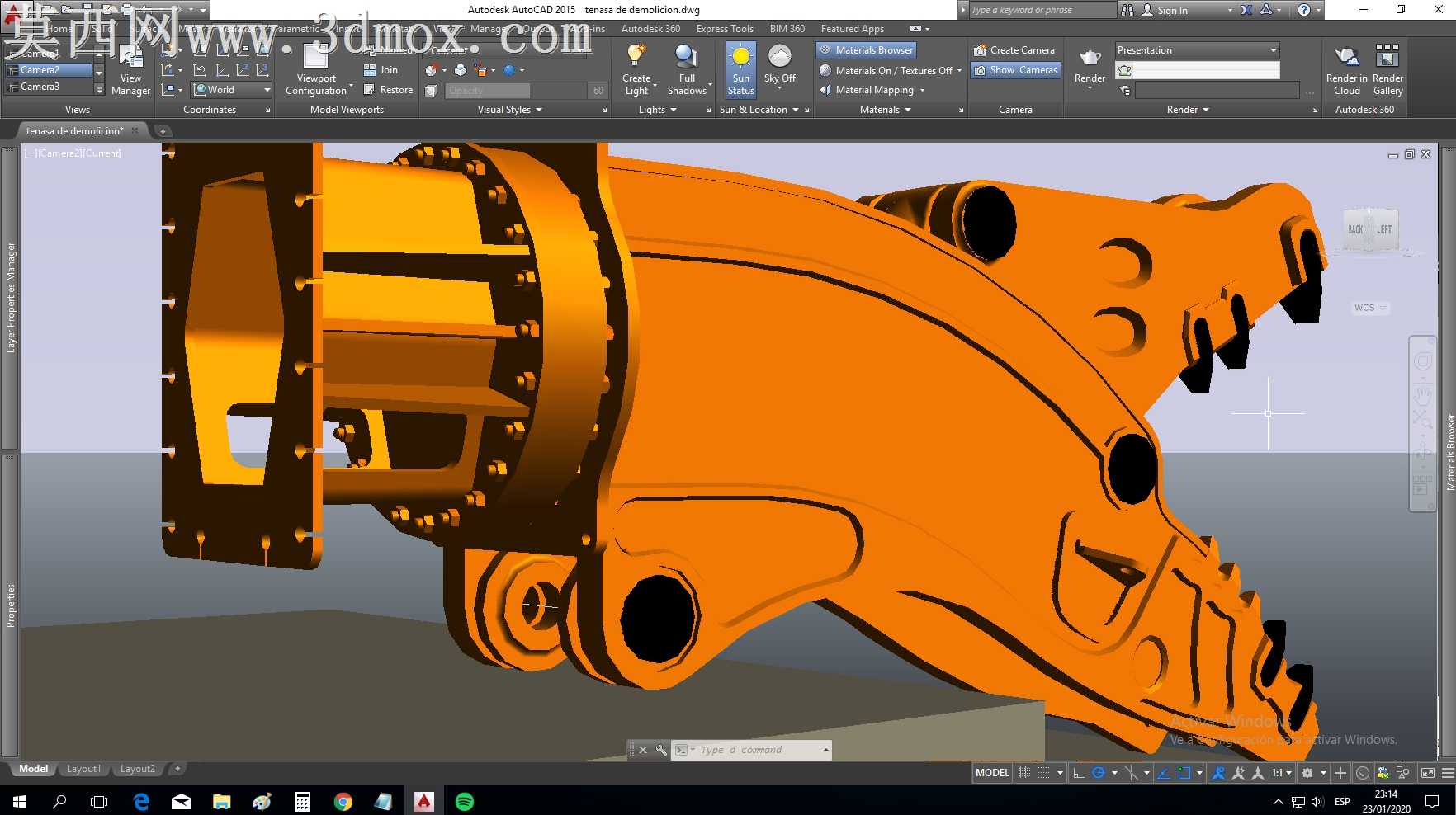

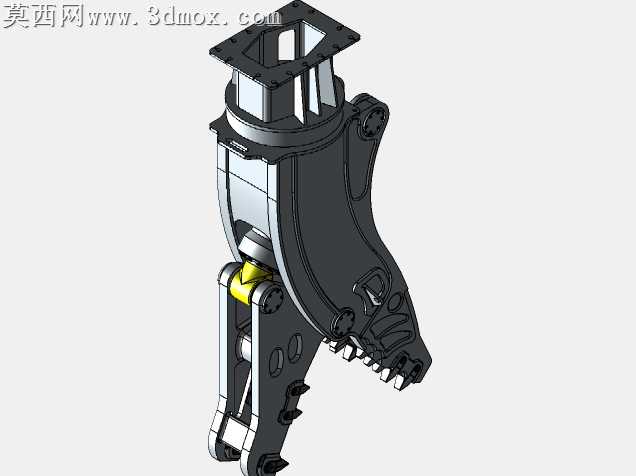

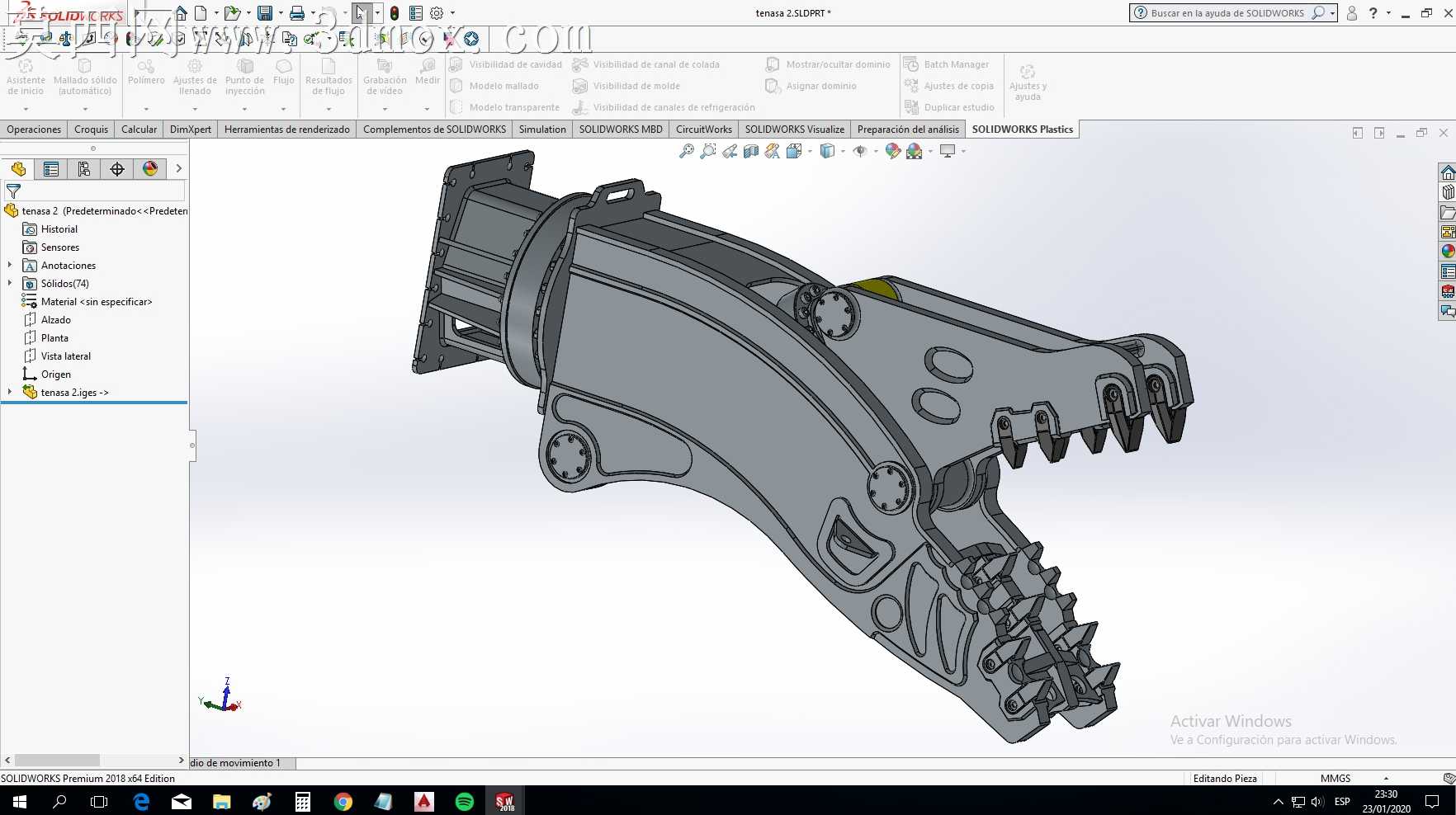

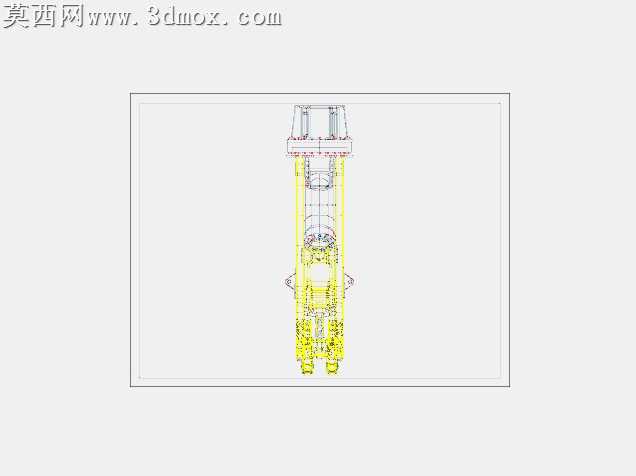

本作品为挖掘机配套液压破碎机剪的三维建模设计成果，建模阶段依托三维参数化设计软件完成全结构1:1比例构建，首先梳理破碎剪的整体装配逻辑，将整体结构划分为连接基座、上下颚钳体、液压驱动组件、耐磨破碎齿、销轴铰接结构五大核心模块，逐一完成单个零件的特征建模：连接基座部分严格匹配挖掘机小臂的安装接口尺寸，预留液压油路的对接通道，建模时精准还原法兰安装孔位、定位止口的结构参数，保证后续装配的干涉检查通过率；上下颚钳体作为核心受力构件，建模时还原其变截面箱型结构，在应力集中的颚齿安装位置预留齿座嵌装槽，同时还原钳体表面的减重凹槽、加强筋布局，兼顾结构强度与轻量化设计需求；耐磨破碎齿采用分体式装配结构建模，每颗齿的楔形安装面、锁紧卡槽都做了精准的特征还原，区分固定齿与活动齿的排布位置，还原上下颚闭合时的齿形咬合间隙，保证破碎作业时的剪切、挤压受力路径合理；铰接销轴部分还原轴套、防尘密封槽、润滑油道的细节结构，还原转动副的配合间隙，为后续运动仿真提供准确的结构基础。材质与渲染阶段，针对不同部件匹配对应材质属性：钳体主体采用高强度合金结构钢材质，渲染时还原金属漆面的哑光黄工业涂装效果，添加细微的漆面颗粒质感提升真实度；耐磨破碎齿采用高铬铸铁材质，渲染时还原其淬火后的深灰金属质感，添加边缘的磨损做旧细节提升真实感；销轴、液压接口等外露金属件做镀铬亮面金属材质处理，基座连接面做铸钢毛坯的粗糙质感区分；场景搭建时模拟混凝土作业台面，添加柔和的环境天光与定向补光，调整阴影参数让模型的结构轮廓、咬合间隙清晰呈现，多角度渲染展示破碎剪的开合状态、齿部排布、安装接口细节。设计过程中重点考量破碎剪的作业功能需求，上下颚的齿形排布遵循交错咬合逻辑，既可以完成混凝土结构的挤压破碎，也可以实现钢筋构件的剪切作业，液压驱动的铰接点位置经过反复调整，保证油缸推力输出时颚体的咬合力矩最大化，同时避免开合过程中出现结构干涉；所有零件的建模都遵循可加工性原则，未出现无法落地的异形结构，装配体完成后经过全局干涉检查，确认所有运动部件在开合行程内无碰撞，安装接口尺寸匹配主流吨位挖掘机的属具安装标准，可直接用于后续的工程出图、作业仿真、3D打印样件验证等场景。
