山地车链条导轨下部滑块适配结构

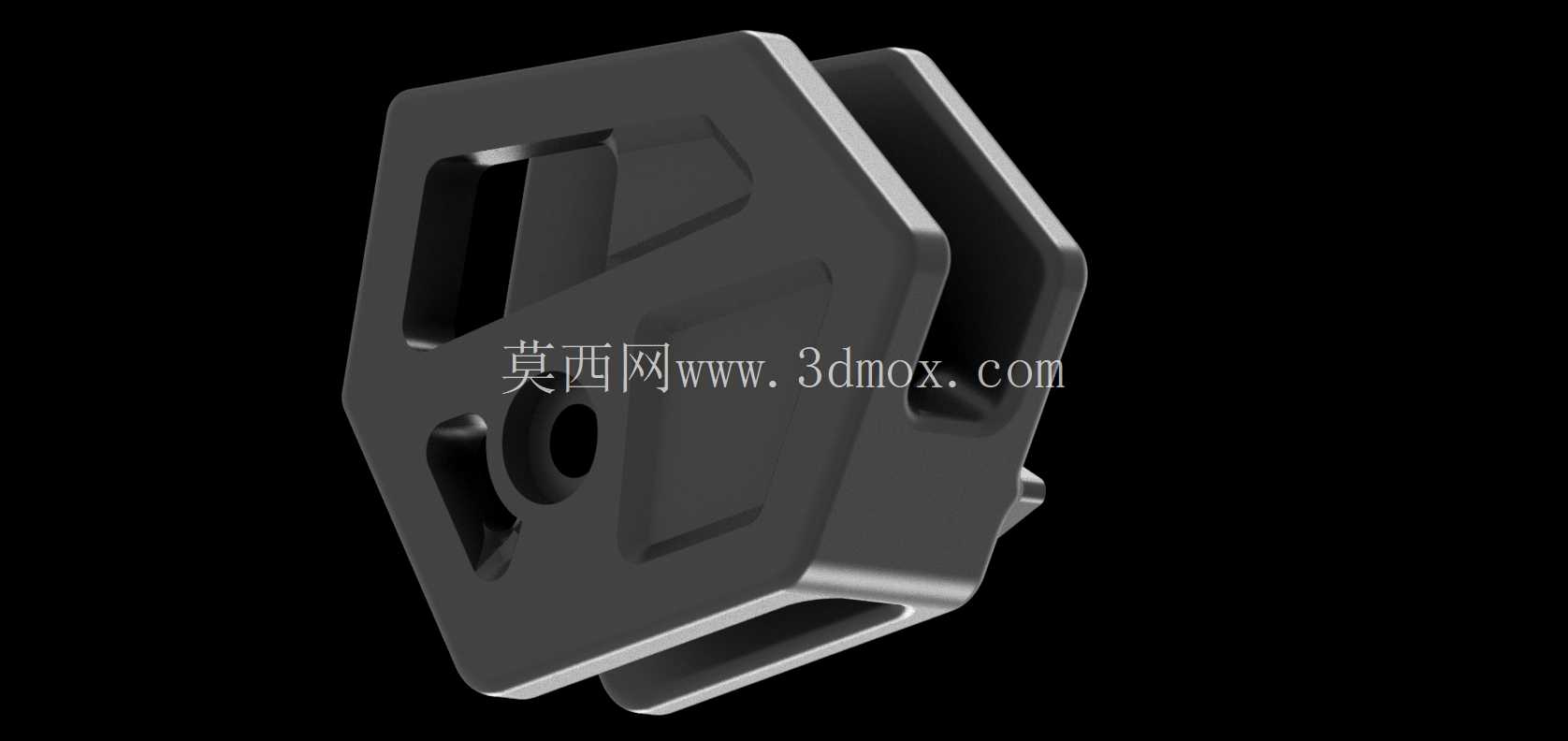

　　在山地越野骑行场景中，链条传动系统的稳定性直接决定骑行安全与传动效率，链条导轨作为约束链条运行轨迹、防止链条在颠簸路况下脱链的核心部件，其下部滑块的结构设计直接影响导轨的导向精度、耐磨性能与安装适配性。这款下部滑块是针对e.thirteen LS1与LS1系列链条导轨开发的配套替换部件，主要承担链条下侧运行轨迹的约束功能，在骑行过程中，链条经过牙盘下方时会持续与滑块接触，滑块需要在承受链条侧向摆动冲击力的同时，保持极低的摩擦阻力，避免额外消耗骑行者的踩踏动力。从结构设计角度来看，滑块采用了分体式卡接安装结构，主体安装面预留了两个定位孔位，可直接与导轨主体的安装柱配合，无需额外定制连接件，安装时只需对准孔位按压卡入即可完成固定，替换过程无需复杂工具，适合户外骑行途中的应急维修。滑块与链条接触的工作面做了圆弧过渡处理，边缘没有尖锐棱角，避免链条高速运行时被剐蹭损伤，同时工作面的宽度经过匹配计算，刚好覆盖对应规格链条的外链板宽度，既不会因为过宽增加不必要的摩擦接触面积，也不会因为过窄导致链条容易脱出导向范围。

　　滑块上部的镂空结构并非单纯的减重设计，镂空区域的筋条走向经过受力优化，在保证整体结构强度的前提下，尽可能降低部件自重，同时镂空结构可以让骑行过程中带入的泥沙、碎石顺利排出，避免异物卡在滑块与链条之间加剧磨损。从安装边界来看，滑块的整体厚度控制在12mm以内，安装后不会超出导轨主体的外侧轮廓，不会与牙盘、辐条等周边部件产生运动干涉，适配的链条规格为常规11速、12速山地车链条，安装后滑块工作面与链条的间隙保持在1mm左右，既可以保证链条顺畅滑动，又能在链条产生大幅侧向摆动时及时提供约束。

　　在实际使用场景中，这款滑块主要应对山地越野时的颠簸、跳链工况，当骑行者经过落差路面、急加速或者急变速时，链条会产生较大的上下跳动与侧向偏移，滑块的高强度工程塑料材质可以吸收部分冲击载荷，同时自身具备良好的自润滑性能，即使在没有额外涂抹润滑脂的情况下，也能保持较低的摩擦系数，长期使用后磨损量均匀，不会出现局部凹陷导致的导向失效。设计过程中针对滑块的安装卡扣强度做了专项优化，卡扣的根部做了圆角加强处理，避免反复拆装或者受到冲击时出现断裂，同时卡扣的卡接量经过反复调试，既可以保证安装后不会因为震动松脱，又能在需要替换时用普通一字螺丝刀轻轻撬动即可拆卸。

　　滑块的整体外形贴合导轨主体的流线型轮廓，安装后与导轨主体形成完整的导向通道，链条从进入导轨到离开导轨的整个路径都处于平滑的约束状态，没有突变的导向角度，有效降低链条运行过程中的噪音与震动。针对户外骑行常见的泥水侵蚀场景，滑块的材质选用了耐水解、耐磨损的工程塑料，长期在潮湿、泥沙覆盖的环境下使用也不会出现材质脆化、磨损加剧的问题，相比原厂金属导向块，自重降低了40%以上，同时不会因为磕碰产生变形，维护成本更低。在结构建模过程中，所有安装孔位的位置度公差控制在0.1mm以内，保证与原厂导轨的安装精度完全匹配，安装后不会出现偏移、错位的问题，滑块与链条接触的工作面粗糙度控制在Ra1.6以下，尽可能降低摩擦阻力，减少链条的磨损速度。
