链条传动系统用上滑块导向构件

　　在各类采用链传动的工业设备、输送系统以及特种作业机械中，链条运行的平顺性直接决定了整套传动机构的使用寿命与运行精度，很多现场运维反馈的链条跳齿、异常磨损、运行异响问题，追根溯源都和链条运行路径缺乏有效约束、横向摆幅过大有关，这款上滑块导向构件就是针对这类链传动导向需求设计的配套部件。

　　从实际应用场景来看，这类导向滑块常布置在链条传动段的上侧回程位置，尤其是长距离链传动、多轴联动链传动、存在变向载荷的链传动布局中，链条在高速运行或者承受交变载荷时很容易出现上下跳动、横向偏移的情况，上滑块通过和链条外链板的滑动接触，给运行中的链条提供稳定的侧向与垂向约束，避免链条和周边机架、护罩发生剐蹭，同时减少链条因为无约束摆动产生的多边形效应冲击，降低链传动运行的振动与噪音。

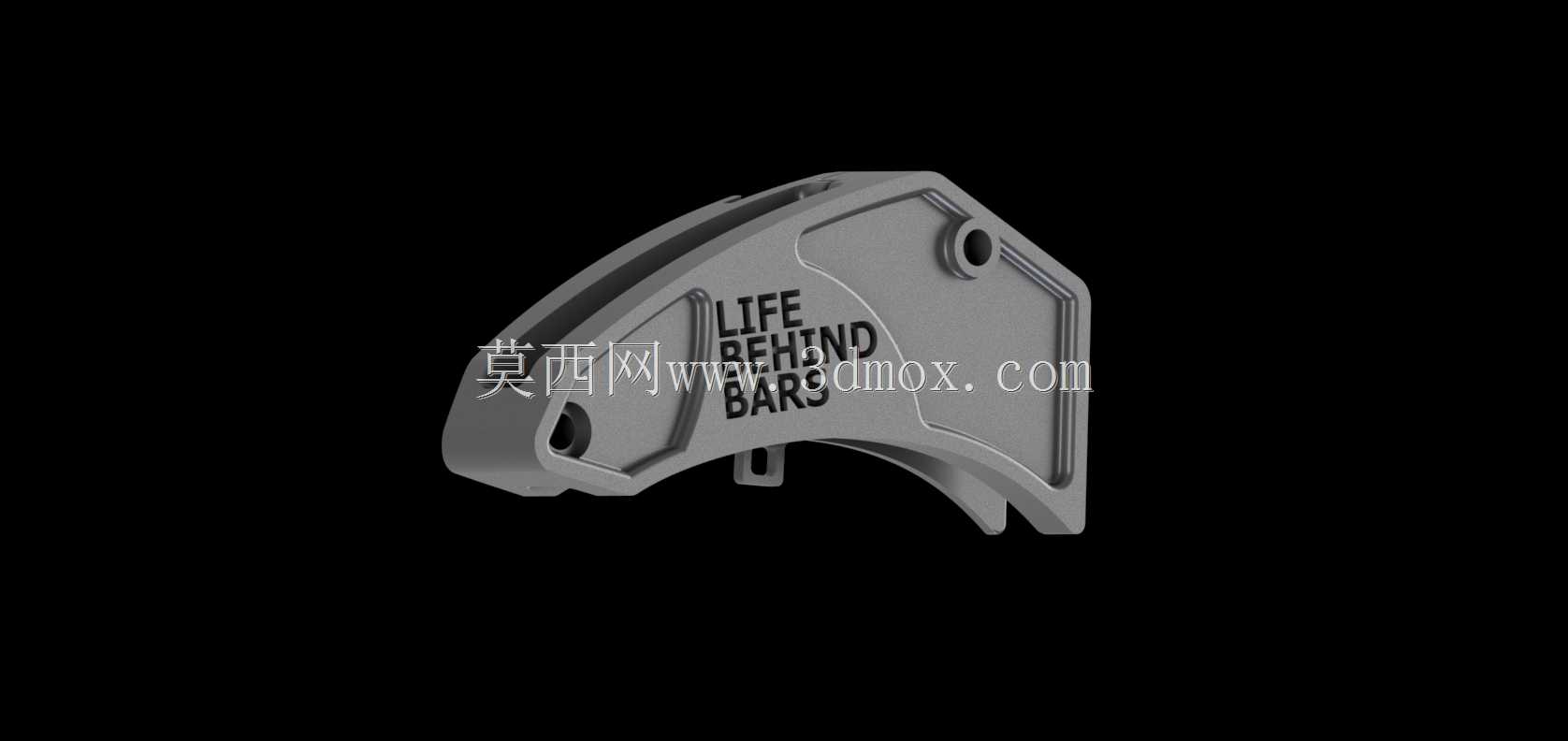

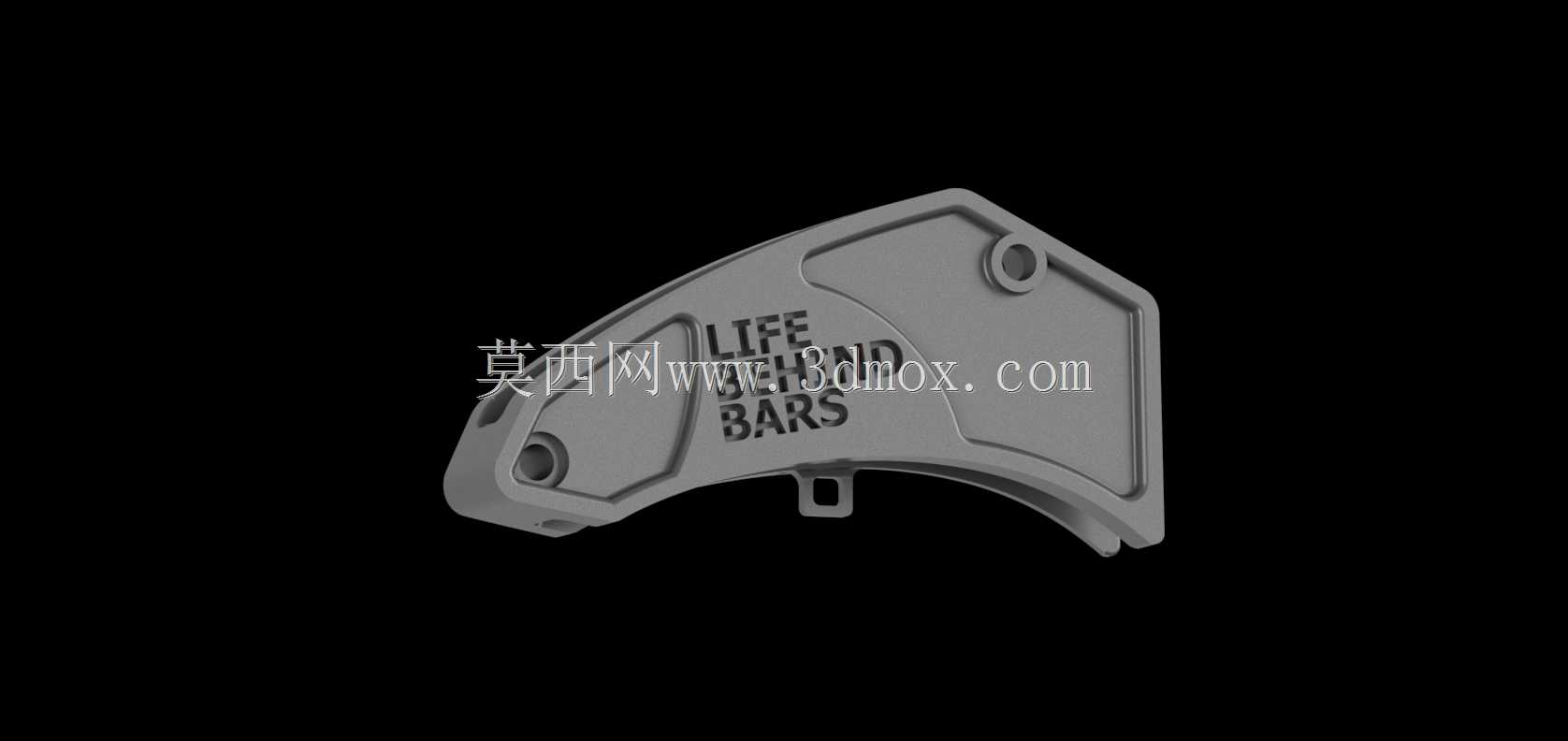

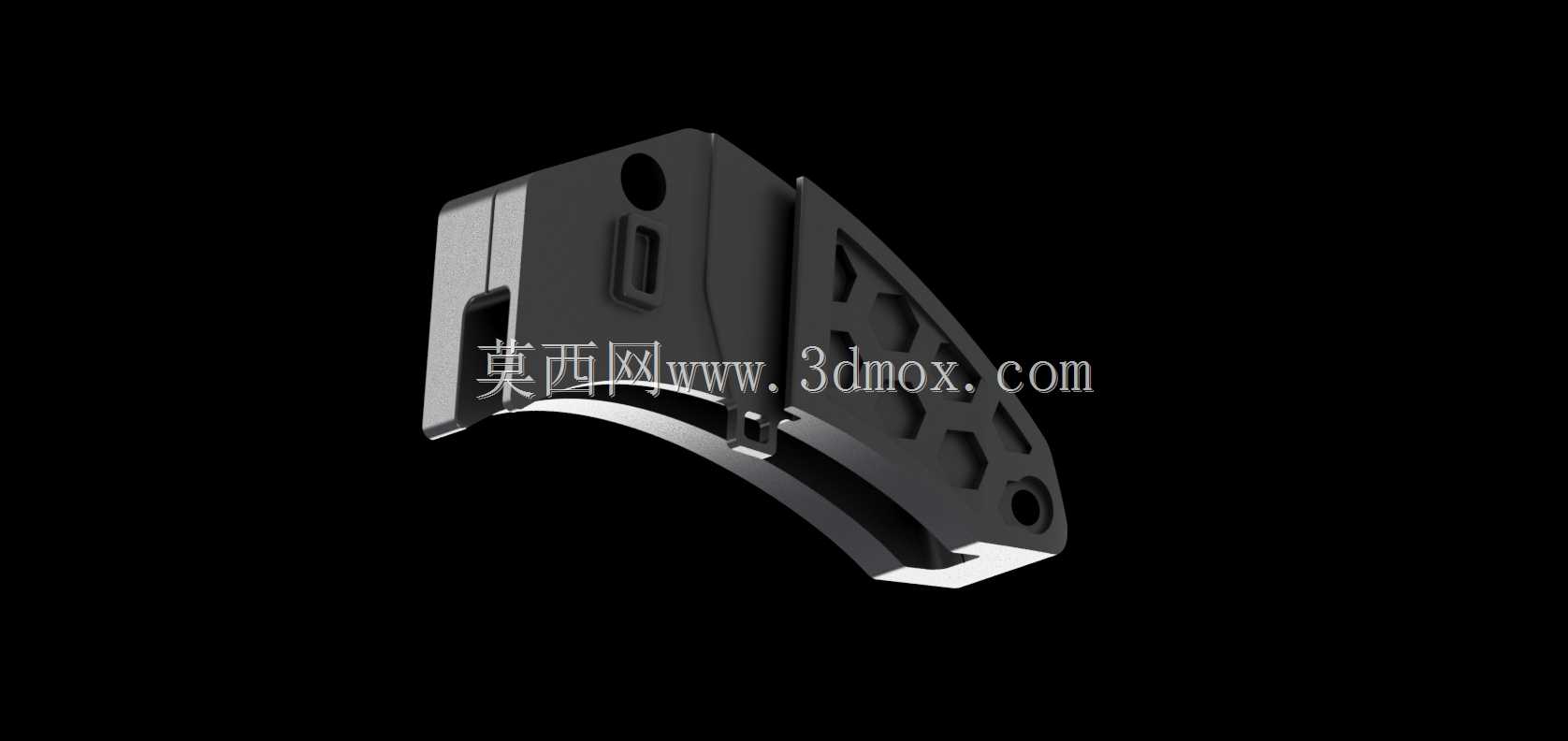

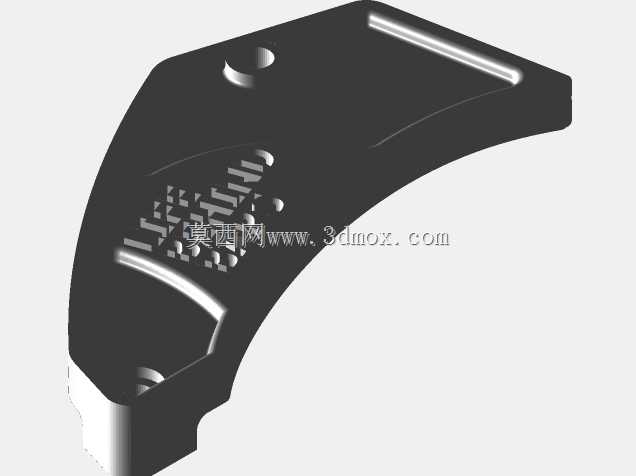

　　从功能特性上看，这款导向滑块采用了和链条外链板轮廓适配的弧形导向面，接触区域做了平滑过渡处理，不会在链条运行过程中卡滞链节或者刮伤链板表面，滑块本体上预留的三个安装孔位分别对应不同的安装固定点位，其中两个主安装孔用于和导向支架做刚性连接，下方的小定位凸台可以嵌入支架的定位槽内，避免滑块在长期受链条摩擦作用力时出现移位，保证导向面和链条运行轨迹的同轴度始终处于设计公差范围内。滑块的导向面弧度经过匹配计算，和对应规格链条的运行弯曲半径完全契合，接触过程中是面接触而非线接触，能有效分散接触压力，减少滑块自身的磨损速率，延长更换周期。

　　设计思路上，这款滑块没有采用常规的整体平直导向结构，而是结合链条运行时的实际摆幅规律，将导向区域做了分段式的约束设计，外侧的挡边高度刚好覆盖链条外链板的1/2高度，既能够提供足够的侧向约束，又不会和链条上的滚子、销轴部位发生不必要的接触，减少额外的摩擦阻力。滑块本体的壁厚做了差异化设计，安装孔位周边做了局部加厚处理，提升安装位置的结构强度，避免长期受螺栓压紧力出现开裂，非接触区域做了适当的减薄处理，在保证结构刚性的前提下控制构件自身重量，降低安装支架的承载负担。滑块表面的标识区域做了凹陷处理，不会因为标识凸起影响链条的正常滑动接触。

　　从安装边界与尺寸适配来看，这款滑块适配对应节距的传动链条，安装时需要保证滑块导向面和链条运行平面的平行度误差控制在0.2mm以内，两个主安装孔的中心距和配套支架的安装孔位完全匹配，安装完成后滑块导向面和链条外链板之间预留0.3-0.5mm的间隙，既不会因为间隙过大失去导向约束作用，也不会因为间隙过小导致链条运行阻力增大、出现卡滞。滑块的整体外轮廓做了圆角过渡处理，安装过程中不会划伤操作人员，也不会和周边的其他传动构件发生运动干涉，在进行设备改造或者备件更换时，可以直接替换同规格的原有导向滑块，不需要对周边安装支架做额外的加工调整。

　　在实际设备运维过程中，这类导向滑块属于易损备件，长期和运行的链条发生滑动摩擦，当导向面出现深度超过1mm的磨损槽、或者侧向挡边出现磨损缺口时就需要及时更换，否则会失去导向作用导致链条运行失稳。这款滑块的结构设计充分考虑了现场更换的便捷性，不需要拆解整条链条，只需要松开两个安装固定螺栓就可以完成滑块的拆装更换，大幅缩短设备停机维护的时间。在输送线、摩托车传动系统、农业机械链传动机构、工业自动化输送设备的链传动布局中，这类上滑块导向构件都是保障链传动稳定运行不可或缺的配套部件，合理的结构设计能够有效降低链传动的故障率，减少链条的异常磨损，提升整套传动系统的运行可靠性。
