货运自行车欧式箱体快装固定支架结构

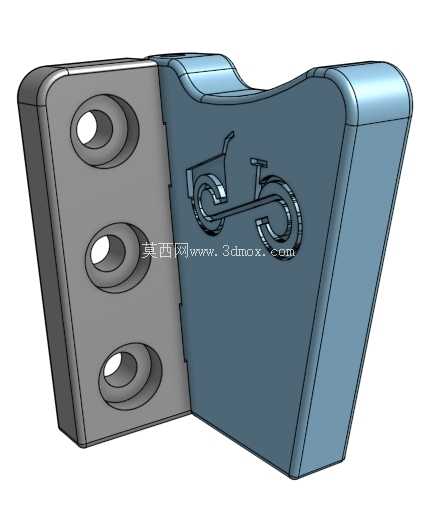

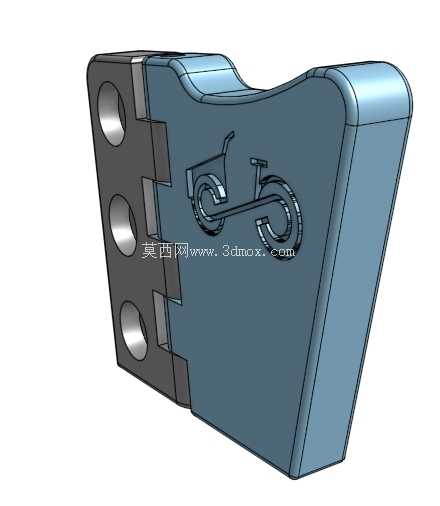

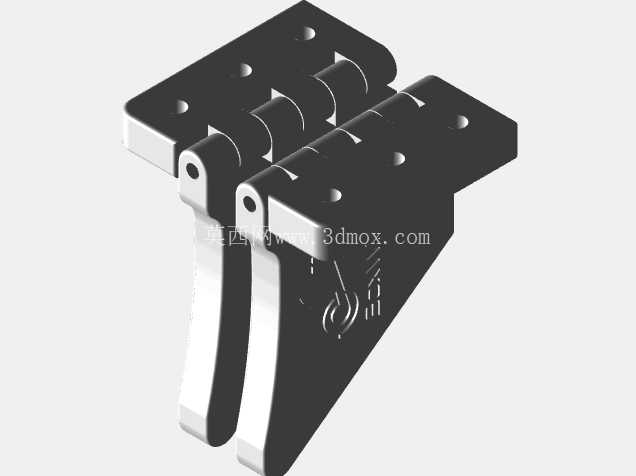

　　在城市末端配送、日常短途重载出行场景中，货运自行车的载物拓展一直是结构设计的核心痛点，传统绑带固定存在拆装效率低、行驶中箱体移位、绑扎点受力不均导致塑料箱体边角开裂的问题，这款适配Eurobox标准欧式周转箱的快装固定支架，正是针对长尾货运自行车、前货架载物场景开发的专用固定结构。从实际使用场景出发，日常配送中骑手单次停靠装卸货的时间直接影响配送效率，传统绑扎方式每次固定需要缠绕3-4道绑带，遇到雨天绑带湿滑还会出现打滑松脱的风险，而这款支架采用无工具快装的卡接逻辑，将欧式周转箱放置到位后即可通过结构限位完成固定，拆卸时仅需拨动两侧的解锁结构即可抬下箱体，整个装卸过程控制在数秒内，完全匹配高频次装卸的使用需求。结构设计上，支架采用PLA材质打印成型，直立放置的安装姿态充分考虑了打印过程的支撑最小化，减少后期支撑去除的工作量，同时保证结构受力方向与打印层纹方向垂直，避免层间受力断裂的问题。整套结构包含2个镜面铰链结构，通过铰链的翻转动作实现卡紧与解锁的状态切换，铰链的转轴间隙控制在0.2mm，既保证转动过程无卡滞，又不会因为间隙过大导致卡接后出现旷量，避免行驶过程中箱体晃动产生异响甚至脱落。

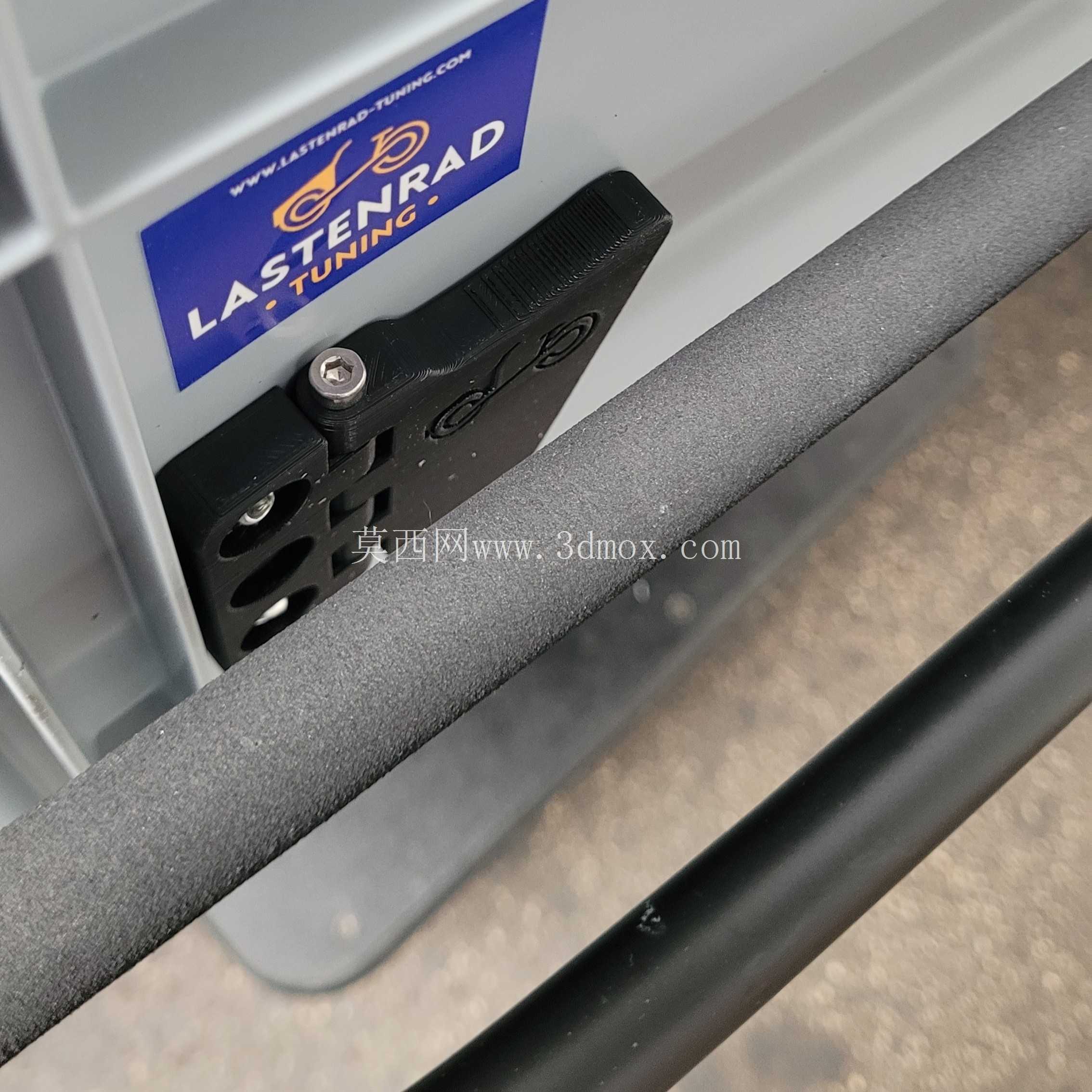

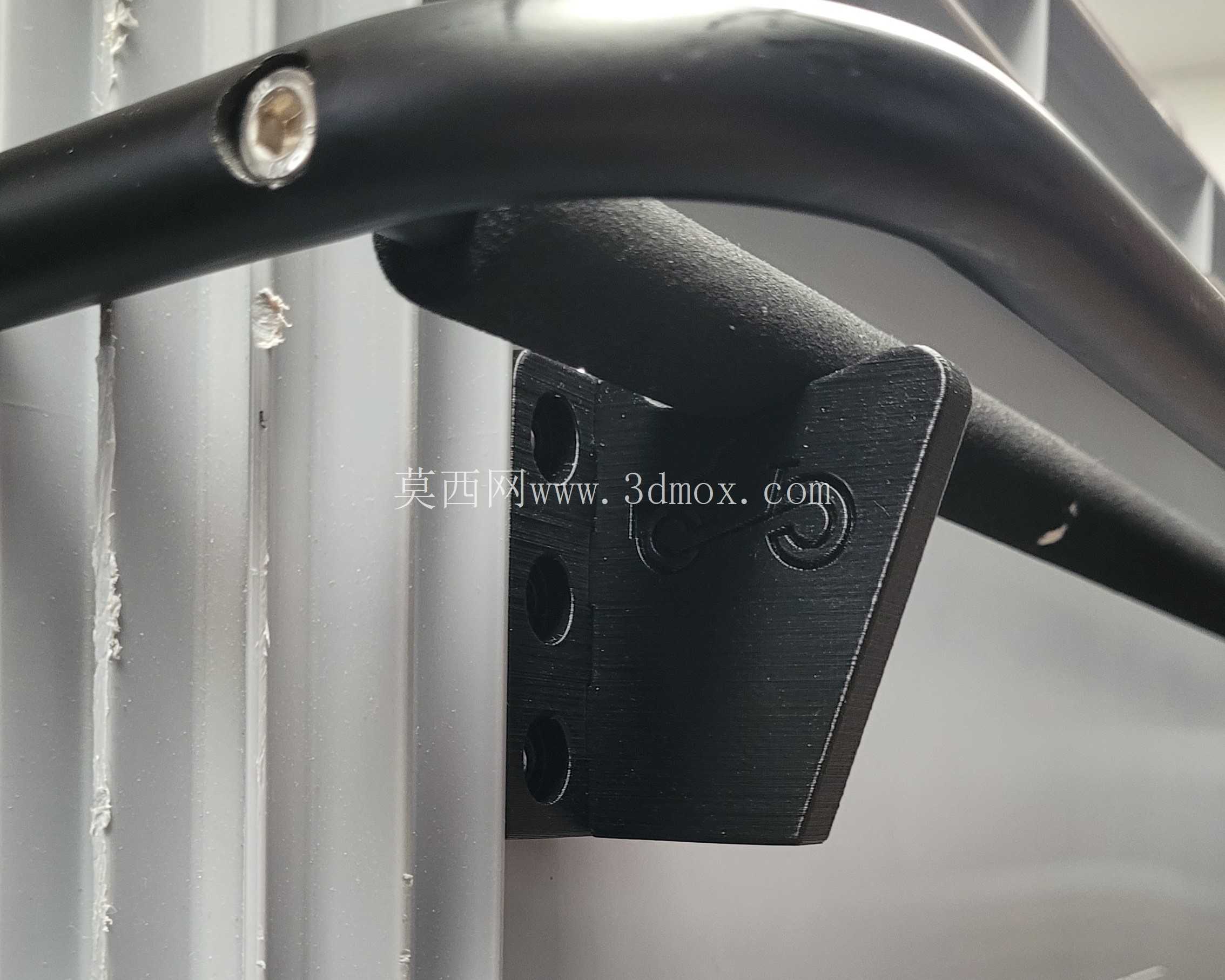

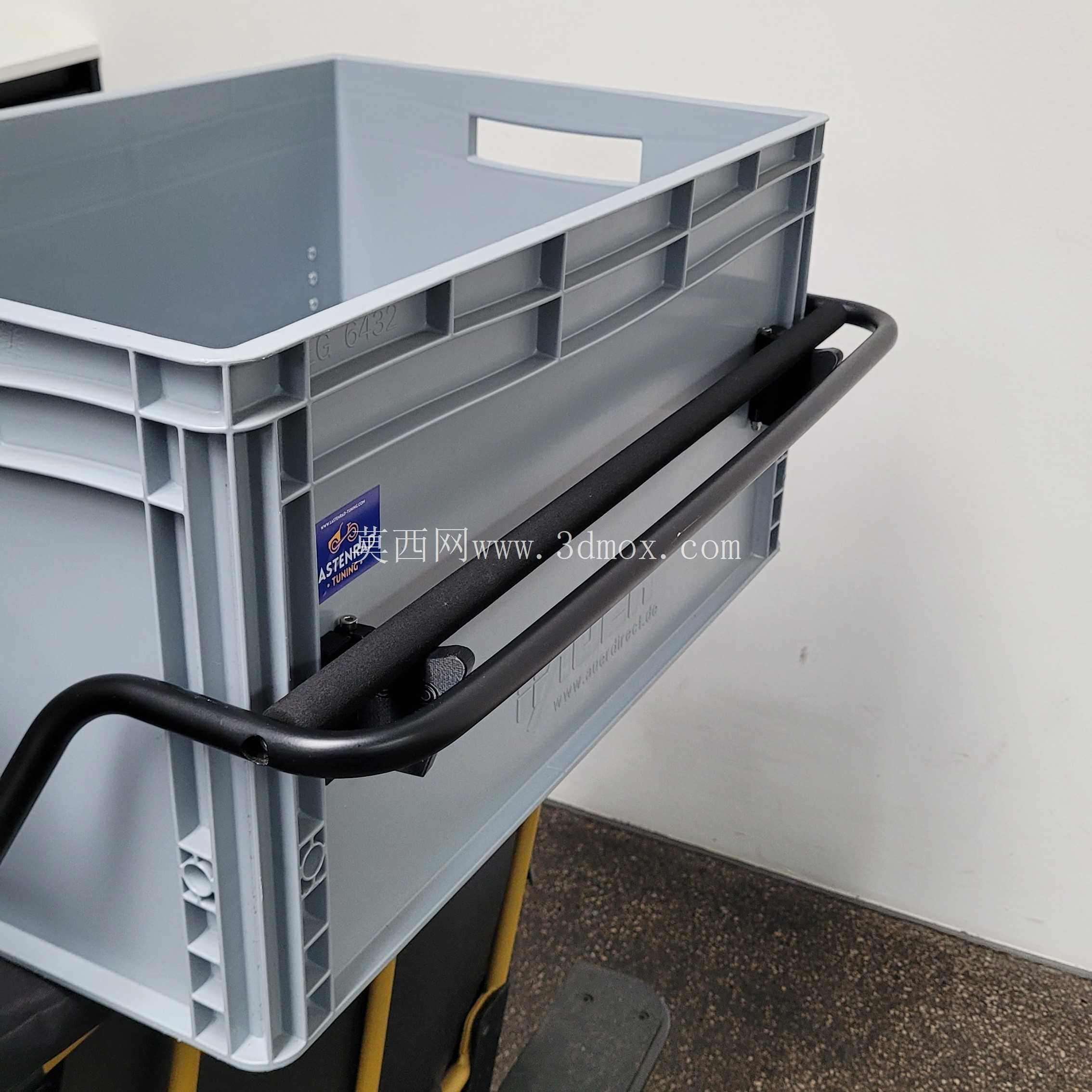

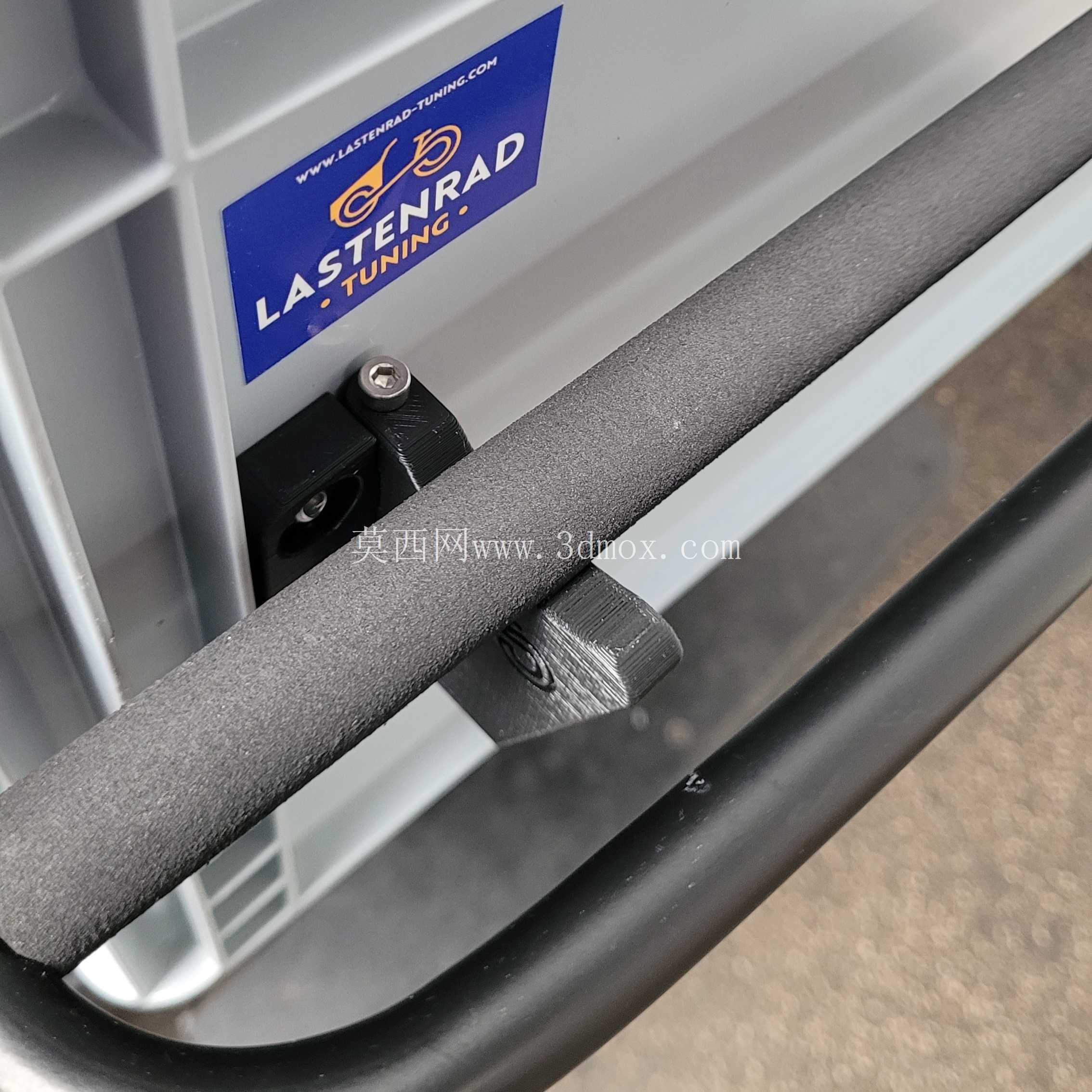

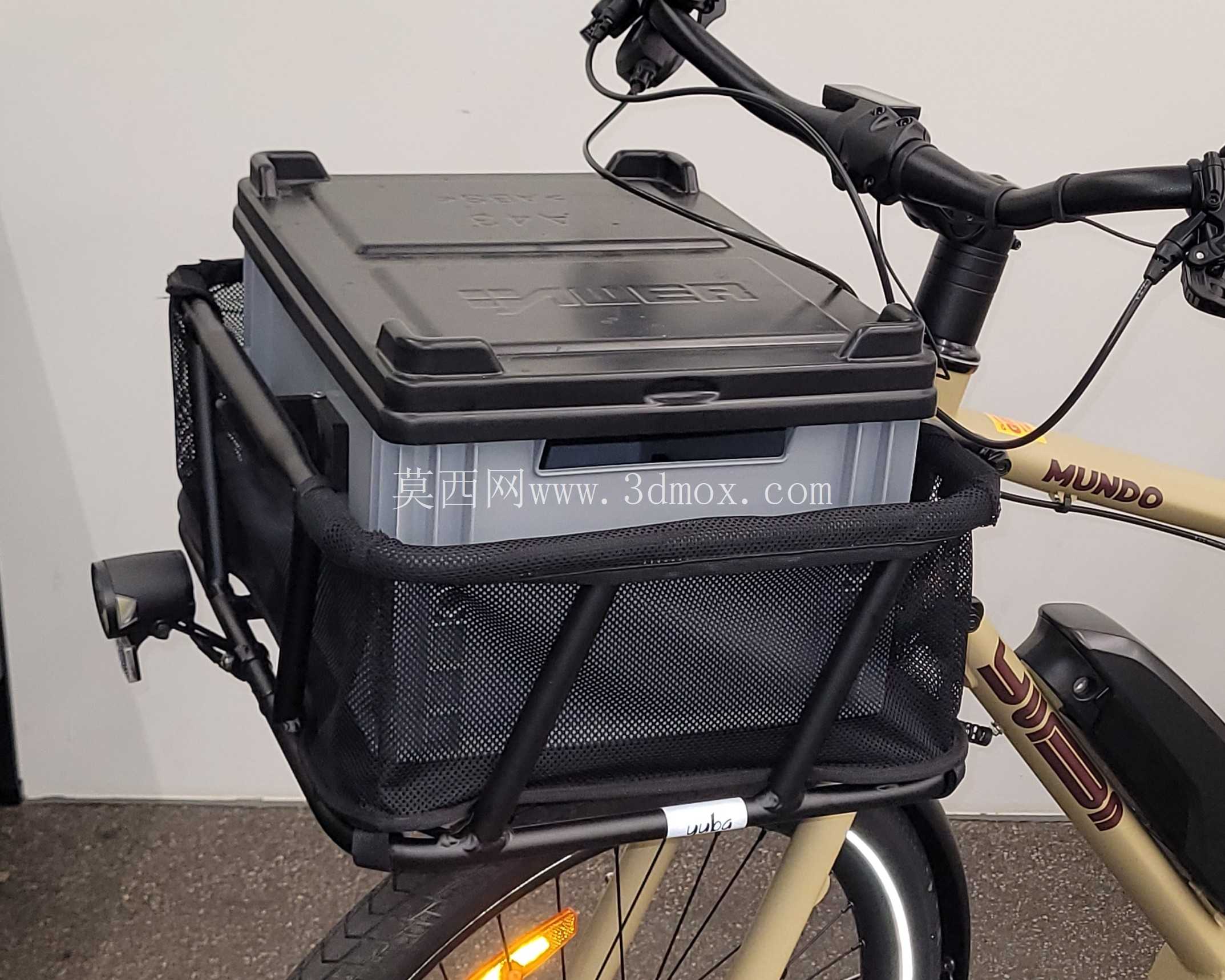

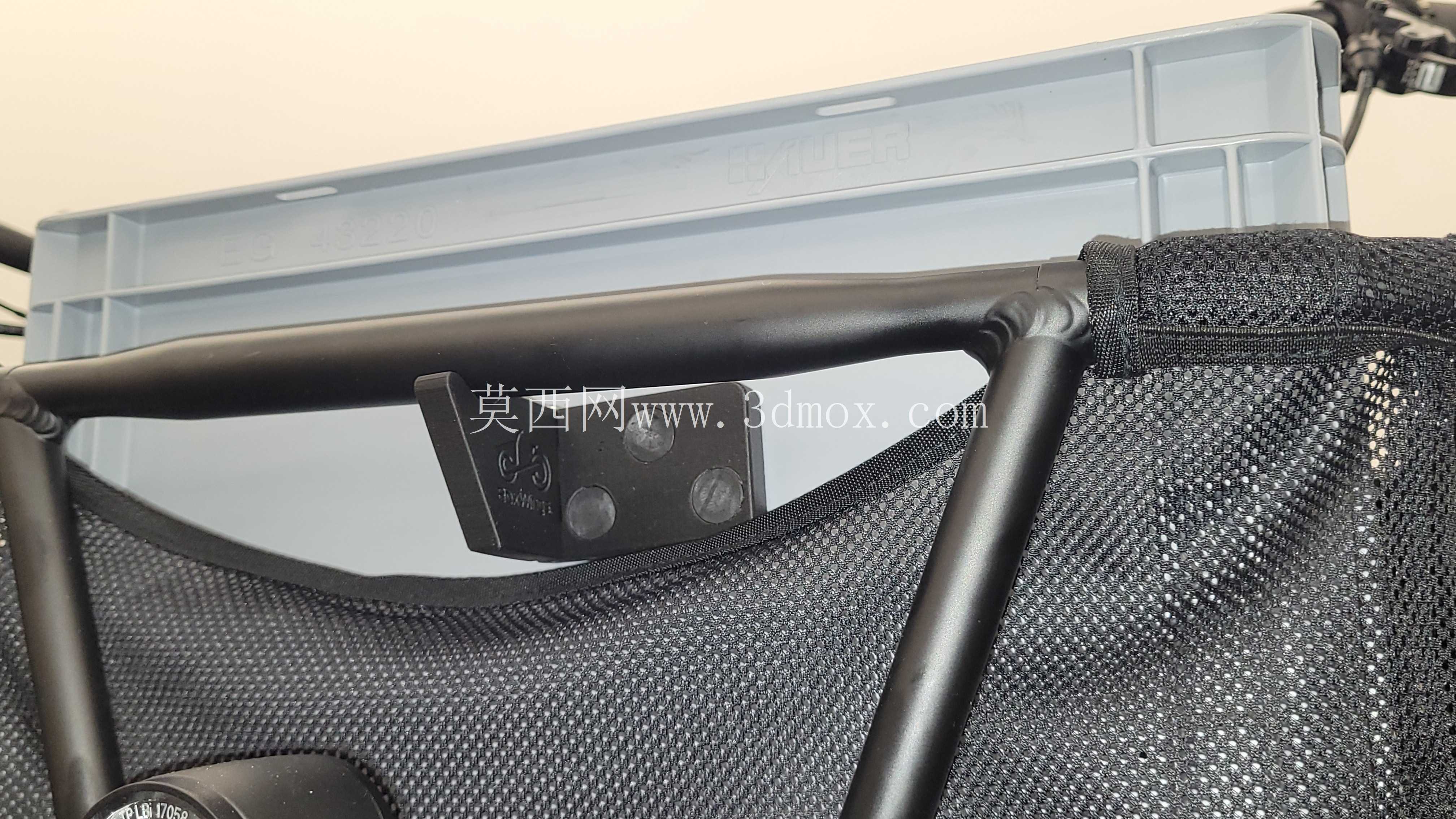

　　针对不同的安装位置，支架做了分型号的尺寸适配：BoxWing Standard R版本适配内宽43厘米的长尾安全杆安装场景，也就是货运自行车后轮上方的长尾载物平台两侧的安全护栏，安装后支架的卡爪刚好卡在护栏的圆管上，受力点均匀分布在护栏的多个接触位置，不会出现单点应力集中导致护栏变形的问题；BoxWing Wide R版本适配内宽46厘米的安全杆，主要针对加宽款长尾载物平台使用；BoxWing Flat R版本则是为前货架安装场景设计，前货架的安装平面与护栏结构和长尾区域有明显区别，Flat版本调整了卡接结构的角度与固定点位置，保证在前货架倾斜角度的安装面上，箱体依然能保持水平放置，不会因为路面颠簸出现前倾滑落的问题。

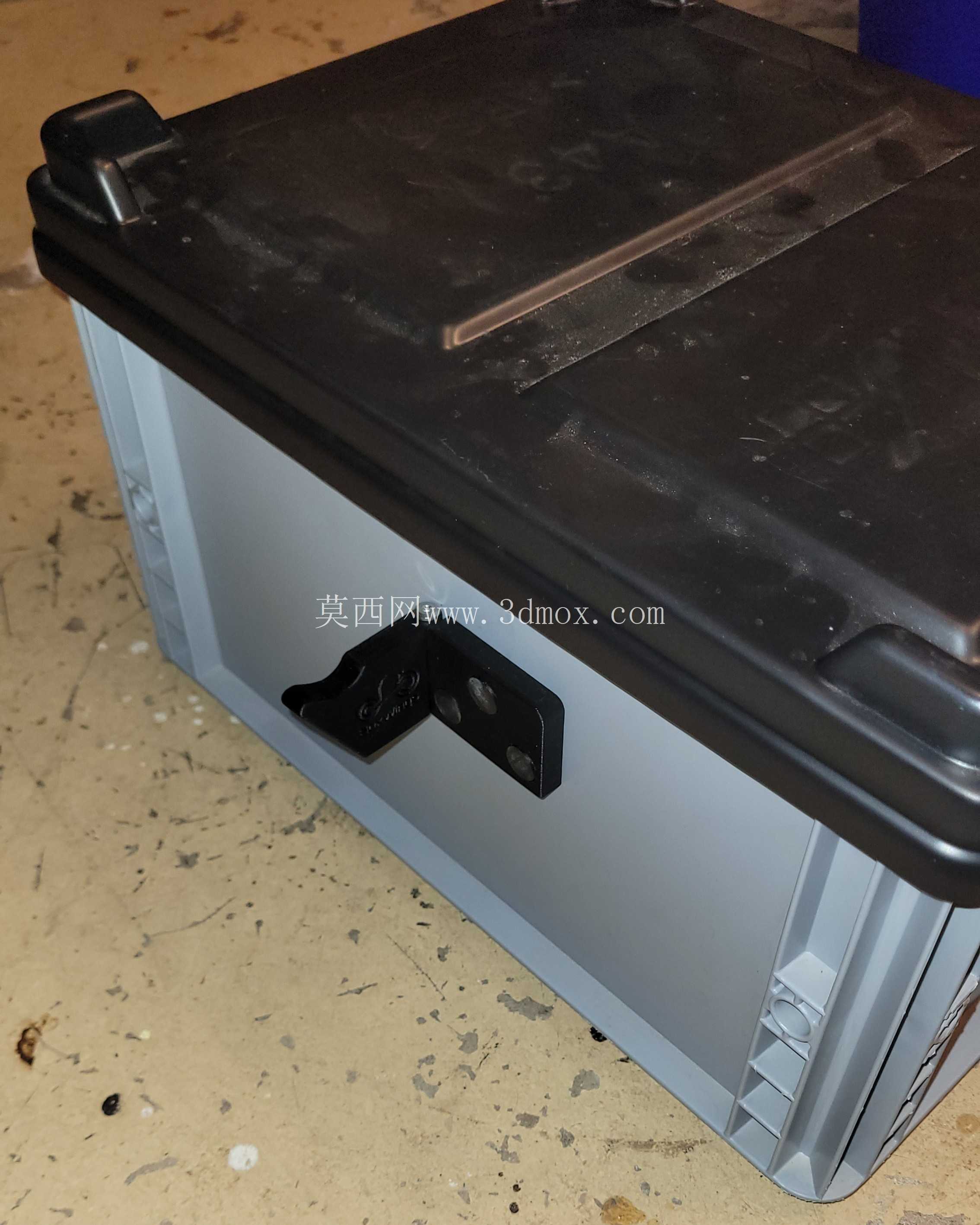

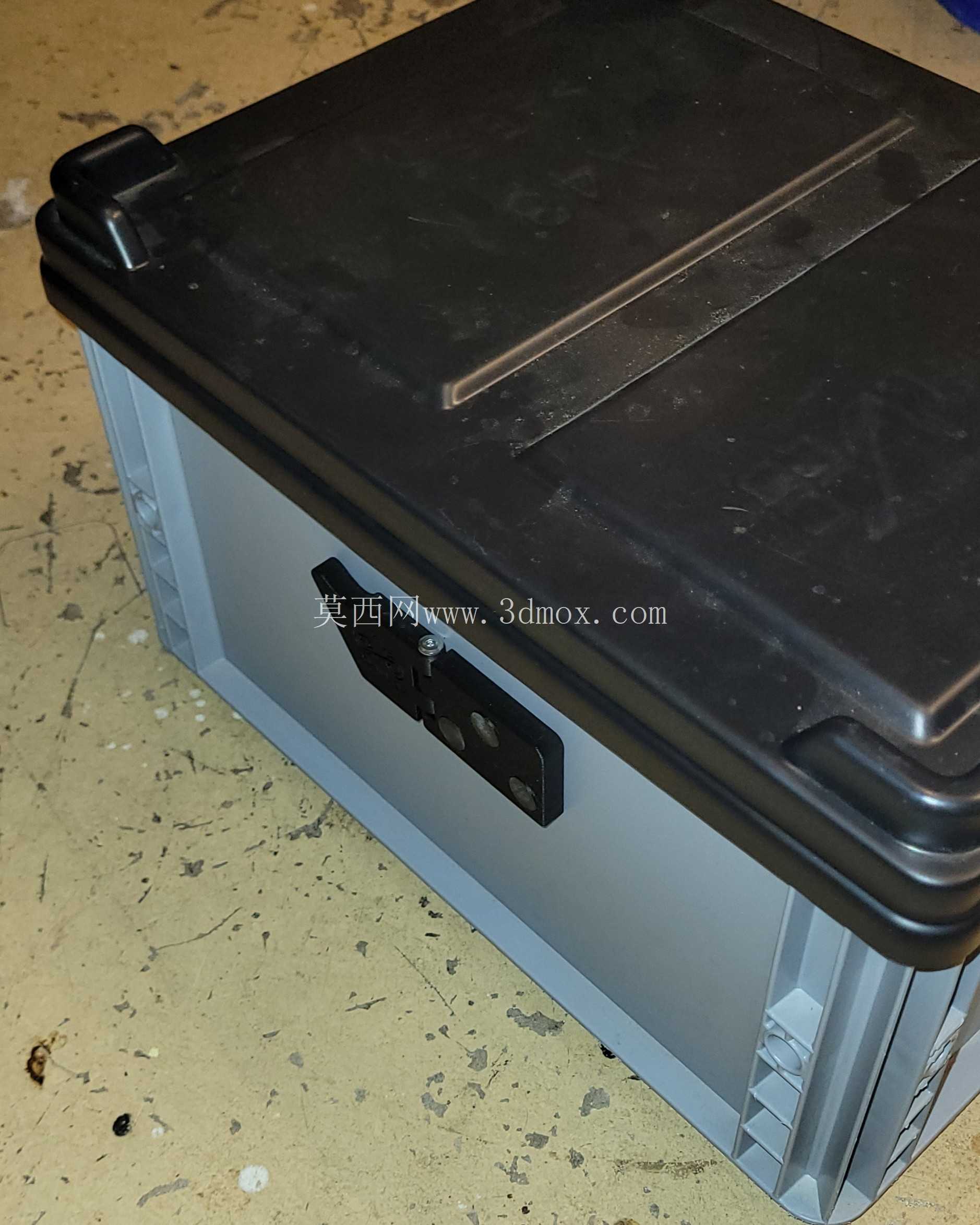

　　安装边界上，所有版本的支架都严格匹配Eurobox标准欧式周转箱的外部轮廓尺寸，卡接位置刚好卡在箱体上沿的加强筋位置，这个位置是周转箱整体结构强度最高的区域，长期卡接不会导致箱体变形，同时支架的外轮廓不超出箱体的最大外沿，避免在狭窄通道通行时支架剐蹭到周边物体。实际路测过程中，支架在满载20公斤货物的状态下，经过减速带、坑洼路面时，箱体与支架之间无相对位移，铰链的锁止结构不会因为振动出现意外解锁的情况，两侧的网兜结构可以配合支架放置零散物品，与支架的固定结构互不干涉。

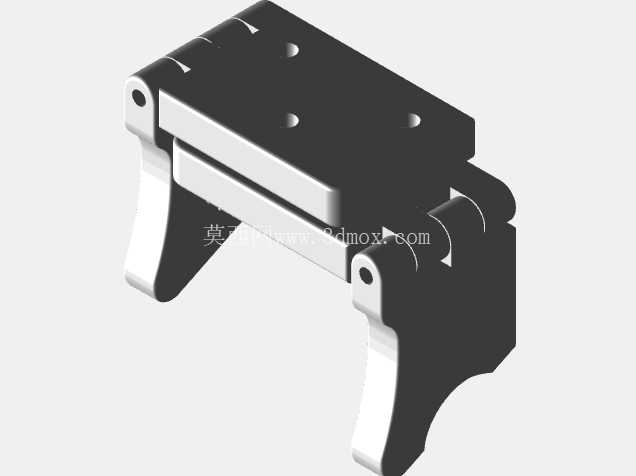

　　从建模逻辑来看，整个结构的倒角全部采用R2以上的圆角过渡，避免应力集中，同时打印过程中不会出现尖锐边角的翘曲问题，铰链的配合面做了0.15mm的间隙预留，考虑PLA材料打印后的膨胀系数，保证打印完成后无需打磨即可直接装配使用。针对货运自行车长期户外使用的场景，结构设计上没有容易积水的凹槽，雨天使用后水分可以自然沥干，不会因为积水导致结构锈蚀或者加速打印材料的老化，卡爪与金属货架接触的位置做了加宽处理，接触面积增大后压强降低，不会因为长期受力在金属货架表面留下压痕。
