适配博世棘轮扳手套件的3D打印手柄套筒

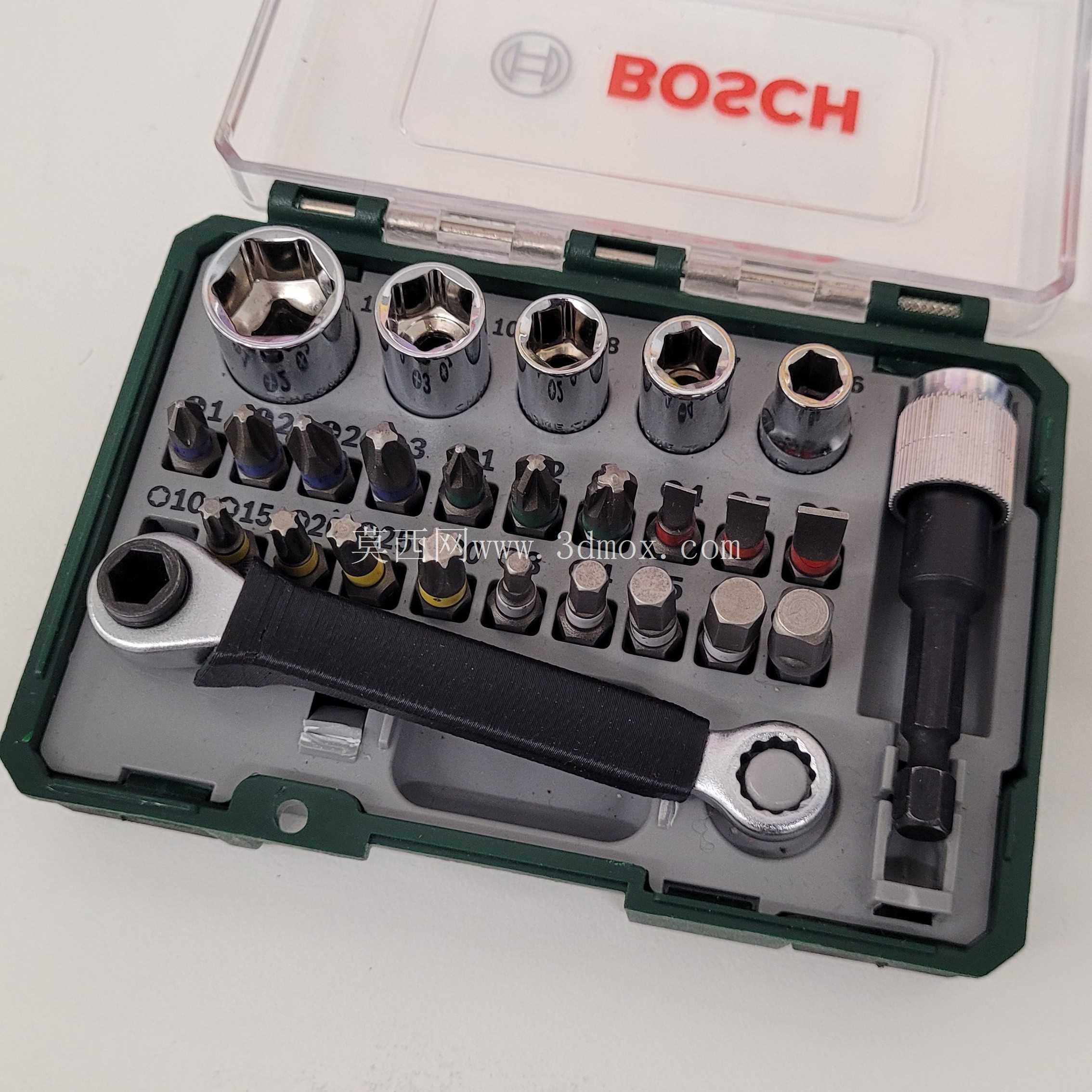

日常机修、家电拆装、户外装备维护场景里，棘轮扳手是高频使用的手动工具，不少从业者手头都有博世27件套的批头棘轮组套，这套工具批头覆盖规格全、棘轮头换向顺畅，唯独新款棘轮杆的长度设计存在实际使用痛点：杆身偏长，在狭窄操作空间比如设备柜体内部、自行车架管间隙、汽车引擎舱边角位置操作时，手腕转动过程中杆尾容易剐蹭周边构件，甚至会因为受力点偏移导致棘轮意外反转，不仅拧动效率打折扣，还可能刮花工件表面、造成批头滑脱伤手。

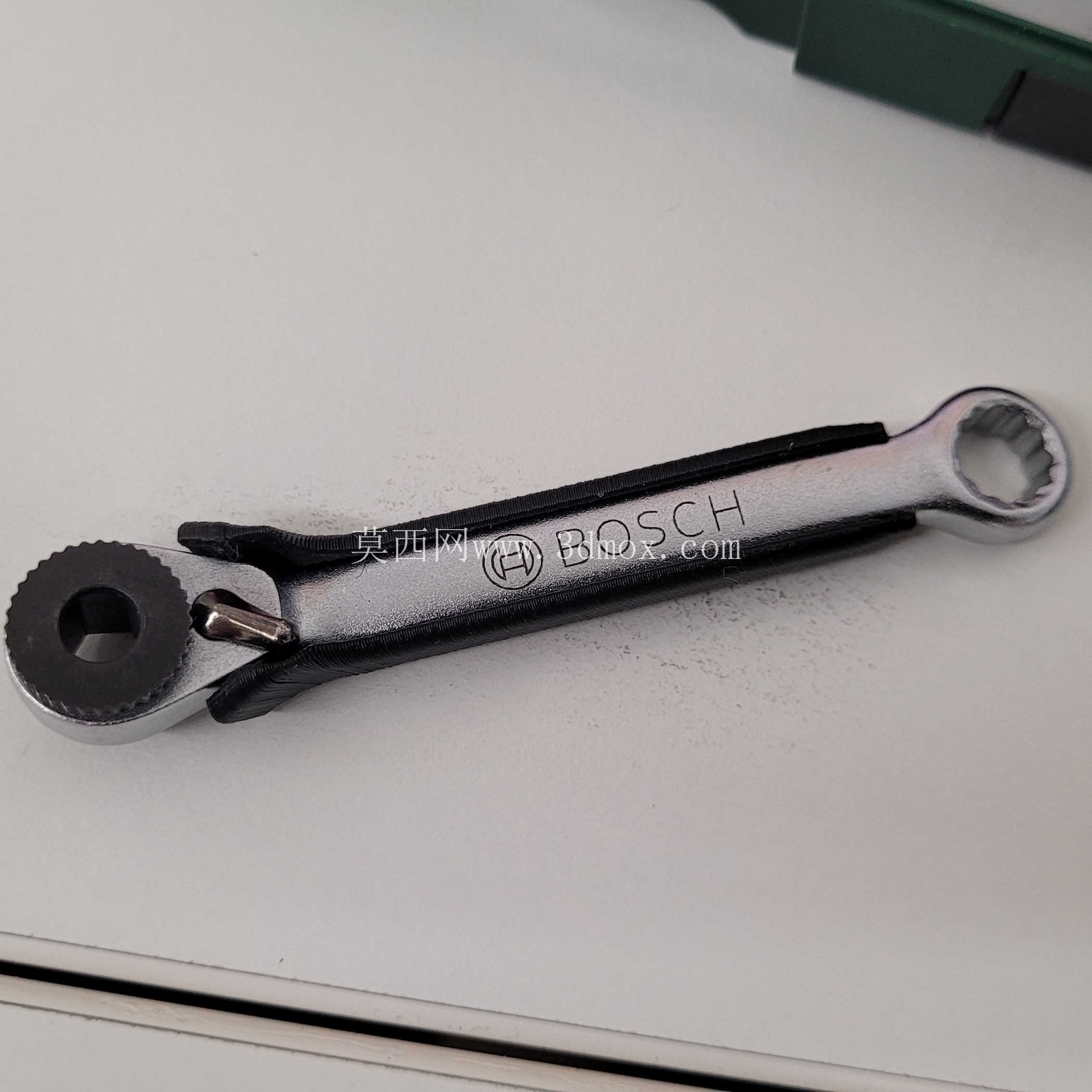

这款手柄套筒就是针对这个实际使用痛点做的适配改造件，核心作用是套在原有棘轮扳手的杆身外侧，调整握持位置的同时优化受力传导路径。从实际装配逻辑来看，套筒的内孔完全贴合原有棘轮杆的截面轮廓，不需要对原有扳手做任何打磨、钻孔等破坏性改装，直接套入即可卡紧，不会在使用过程中出现轴向滑动或者周向转动的问题，完全保留原有扳手的棘轮换向功能、批头快拆结构，不会破坏原有工具的使用精度。

设计过程中首先做了握持边界的测算：原有棘轮杆的握持直径偏细，长时间大扭矩拧动时手掌压强大，容易磨出茧子甚至打滑，套筒的外壁做了符合人体工学的微弧曲面，握持直径控制在28mm，匹配成年男性手掌的握持舒适区间，表面没有做多余的防滑纹凸起，避免藏污纳垢，适合车间多油污的使用场景，脏了之后直接用抹布擦拭就能清理干净。套筒的轴向长度做了严格控制，套入之后不会遮挡棘轮头的换向拨杆，也不会延伸到杆尾的批头存储仓位置，不影响原有套件的收纳，放回原工具盒的对应卡槽时完全适配，不会出现盖不上盒盖的问题。

从安装边界来看，套筒的壁厚控制在3mm，套入之后整个扳手的最大外轮廓尺寸没有超出原有工具盒卡槽的限位尺寸，不需要额外更换收纳容器。套筒的两端做了1.5mm的倒角处理，套入时不会刮花原有棘轮杆的表面镀层，长期拆装也不会在杆身上留下划痕。材料选用上适配常规FDM3D打印机的耗材，用PETG或者ABS材料打印即可，PETG材料韧性足够，抗冲击性好，日常拧动M4到M10规格的螺栓时不会出现开裂问题，ABS材料耐油污性能更好，适合车间重油污场景长期使用。

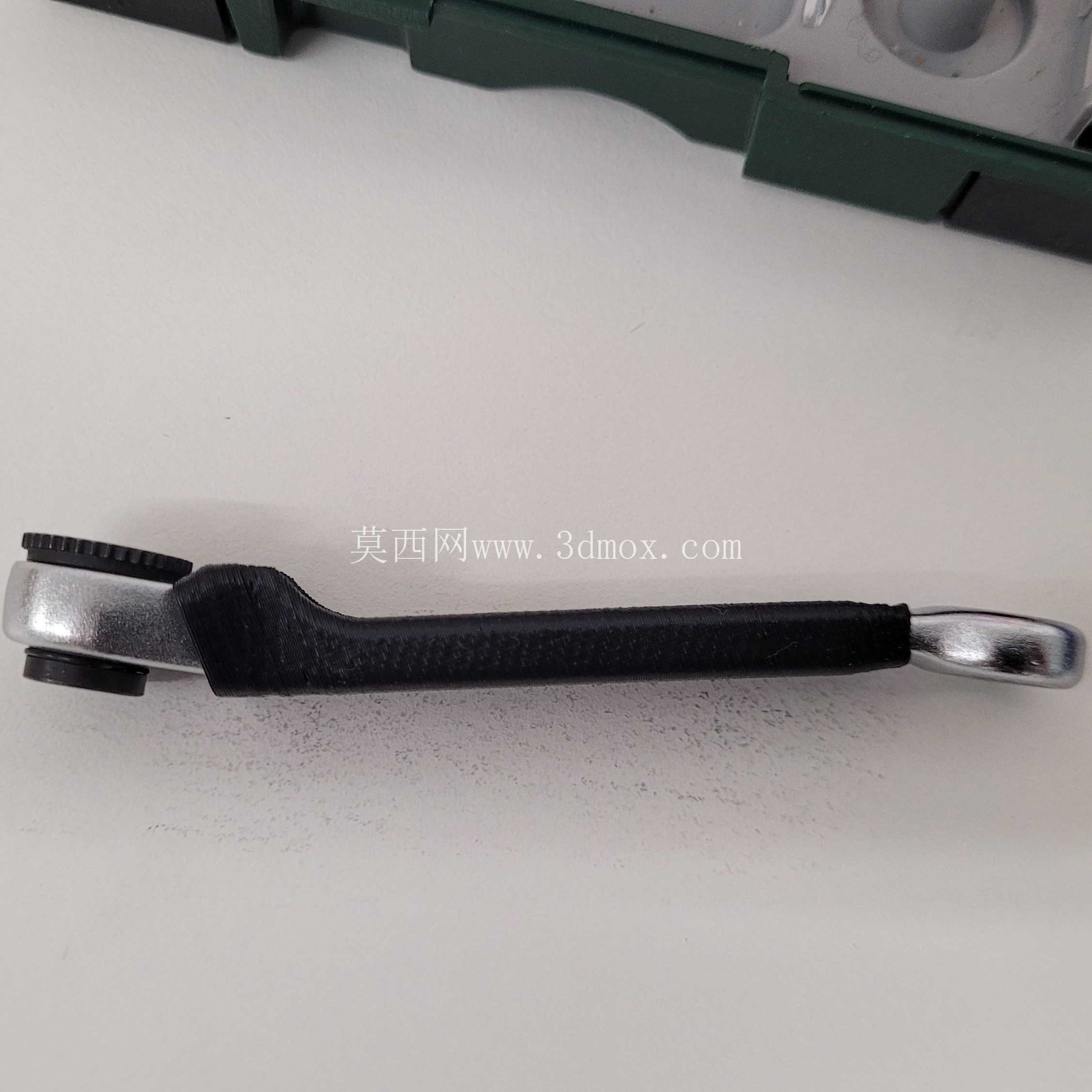

实际使用场景下，加装这个手柄套筒之后，握持位置可以向棘轮头方向前移35mm，在狭窄空间操作时手腕的转动半径缩小了近三分之一，之前容易剐蹭周边构件的问题基本解决，同时因为握持直径变大，拧动时的扭矩传导更直接，不需要用很大的握力就能稳住扳手，长时间连续作业的手部疲劳感明显降低。针对棘轮容易反转的问题，套筒在靠近棘轮头的位置做了一圈微凸的限位挡边，握持时食指可以自然搭在挡边位置，换向时能快速感知拨杆位置，同时手腕施力时可以更好地控制转动方向，减少意外反转的概率。

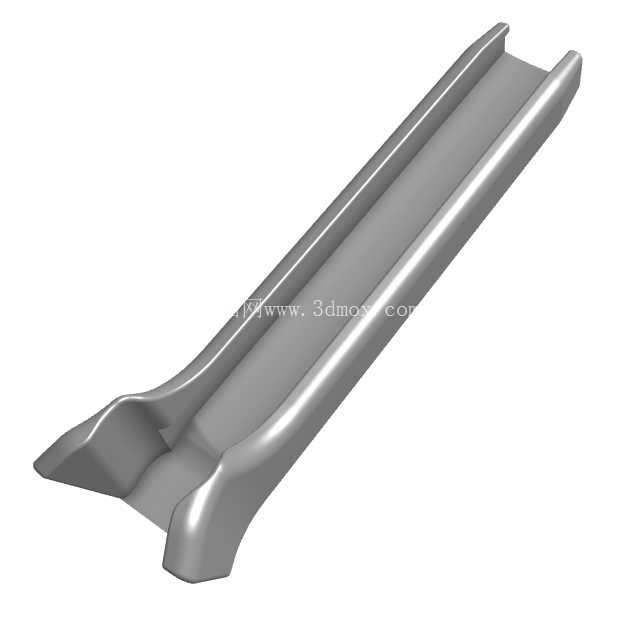

建模过程中对原有棘轮杆做了逆向测绘，内孔的公差控制在0.2mm，既保证套入时的顺畅度，又不会因为间隙过大出现晃动，套筒的分体式？不，是整体式结构，没有拼接缝，打印时不需要加支撑，顺着轴向摆放即可打印，成型后不需要额外做打磨处理，去掉底垫就能直接使用。针对不同打印耗材的收缩率，建模时提前做了尺寸补偿，PLA材料打印时收缩率0.3%，PETG收缩率0.6%，对应的内孔尺寸都做了微调，保证不同耗材打印出来的成品都能顺利套入。

从功能拓展性来看，这个套筒除了优化握持体验之外，还可以在套筒外壁预留的浅槽位置粘贴防滑胶条，进一步提升油污环境下的握持摩擦力，也可以根据个人使用习惯在套筒尾部加挂挂绳，高空作业时可以系在安全带上，防止工具掉落。整个改造件没有改变原有工具的任何功能，只是做了握持端的优化，成本极低，只需要少量3D打印耗材就能制作，比重新购买短柄棘轮扳手的成本低很多，同时保留了原有工具的所有精度优势，适合手头已有这套博世棘轮组套的从业者自行打印使用。
