长约翰货运自行车转向组挡泥防护结构

前置货箱型长约翰货运自行车在日常载货通勤、城区配送场景中，前轮带起的泥水、路面砂砾会直接冲刷车把转向组的轴承、锁紧调节结构，长期暴露在泥水侵蚀下会大幅缩短转向轴承的使用寿命，增加转向卡顿、锁紧失效的故障概率，这款挡泥防护结构正是针对这一实际使用痛点开发的配套部件。

从结构适配性来看，该防护件优先匹配Muli品牌长约翰货运自行车的原厂前叉与转向组安装位，同时预留了足够的结构调整余量，可适配同结构类型的其他品牌长约翰货运车型，无需对原车车架、前叉做打孔、焊接类破坏性改装。防护板主体采用两种角度构型可选，标准款安装后与竖直方向呈155°夹角，倾斜角度更大，可覆盖更大的前轮甩泥范围，适合多雨、路面泥泞的使用场景；扁平款安装后与竖直方向呈130°夹角，整体造型更趋近流线型，风阻更小，适合日常干燥城区路面的高频通勤使用，两种构型的安装孔位完全一致，用户可根据自身使用场景直接替换安装。

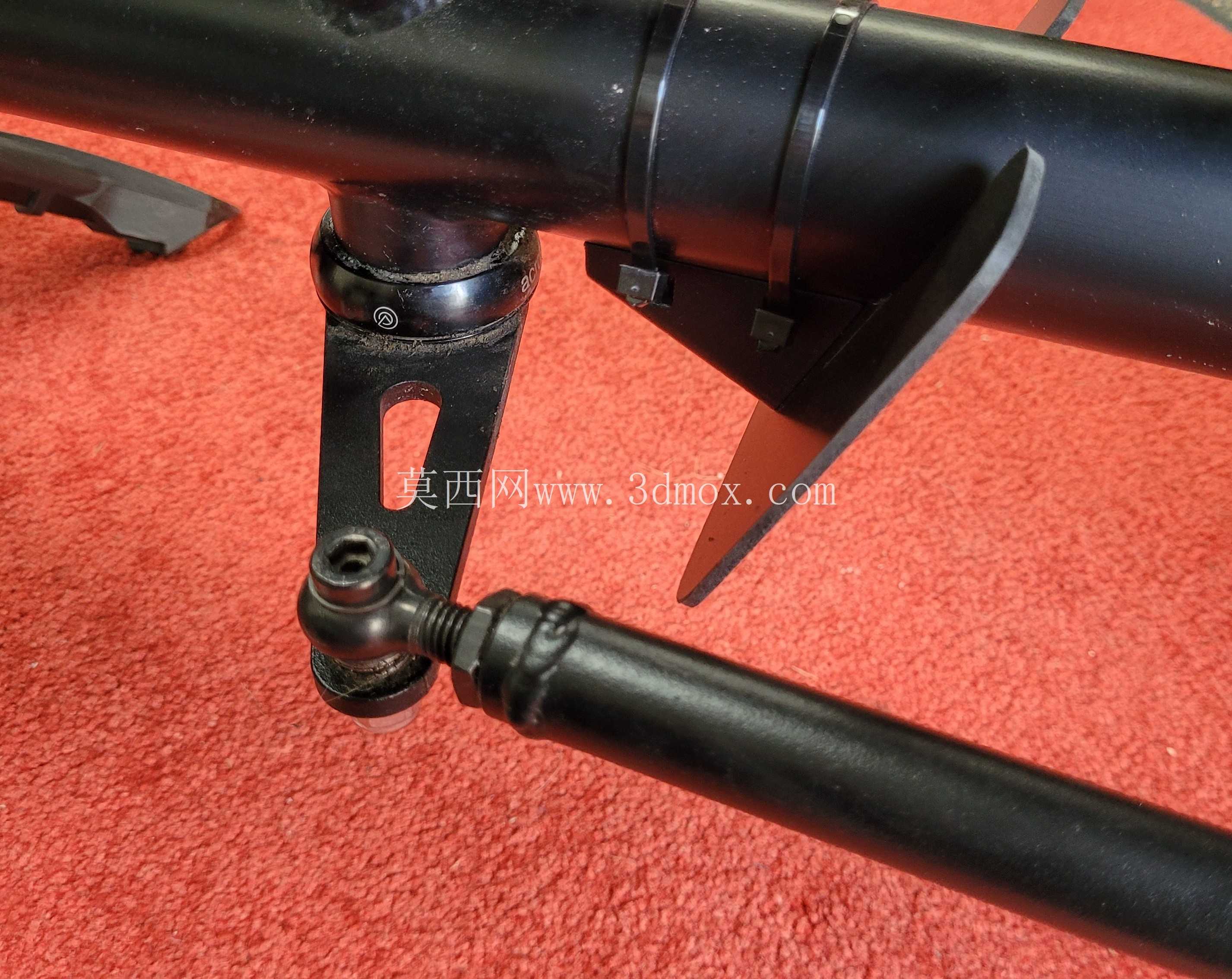

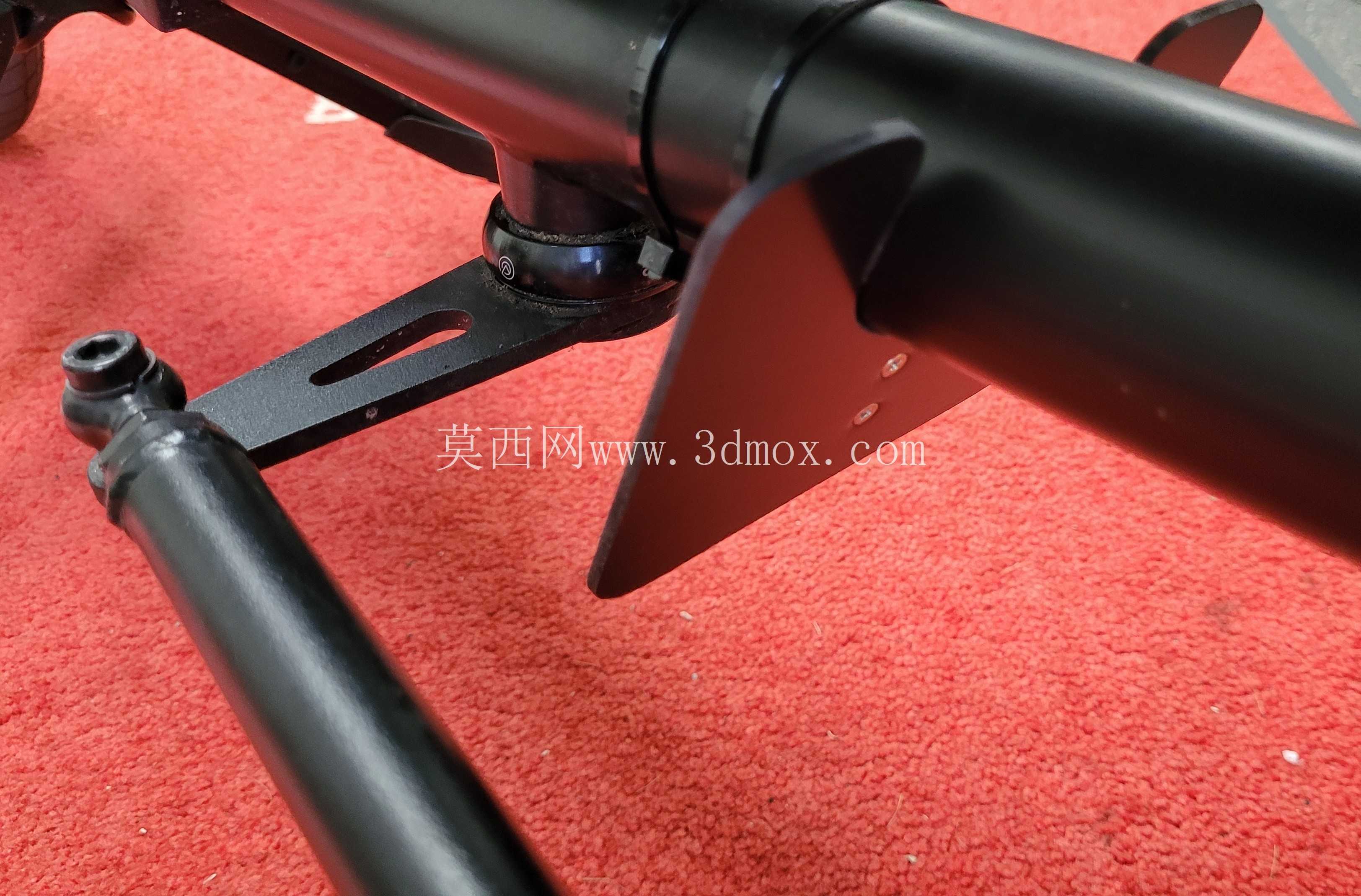

安装固定支架采用分体式抱紧结构，通过螺栓锁紧固定在前叉转向组外侧的对应管位上，抱紧接触面做了适配原车管径的圆弧过渡，不会对原车管材表面造成压伤，固定位的开槽设计预留了±5mm的位置调整空间，可根据不同车型的挡泥覆盖需求微调防护板的前后、高低位置，避免防护板与前轮、车把转向行程发生运动干涉。防护板与支架之间采用螺栓刚性连接，连接位做了沉头处理，避免突出的螺栓头剐蹭骑行者衣物或者捆绑的货物。

从实际防护逻辑来看，防护板的弧形轮廓完全覆盖转向组轴承、锁紧螺母的正前方与下方区域，刚好是前轮高速转动时甩起泥水的主要冲击区域，泥水被防护板阻挡后会沿板体两侧的导流斜面排向车轮两侧，不会顺着前叉管材缝隙渗入转向轴承内部。板体边缘做了卷边强化处理，既提升了薄板结构的整体刚性，避免长期受泥水冲击、路面碎石击打出现变形，也消除了锐边割伤的安全隐患。

在安装边界上，该防护结构安装完成后，最外侧突出前叉管材的距离不超过35mm，不会超出货运自行车原车的车把宽度范围，不会影响车辆在狭窄通道、货梯内的通行，也不会干扰前置货箱的正常安装与货物装载；防护板最低点距离前叉转轴的距离经过反复校核，车把左右打满转向时，防护板不会与前轮轮胎、辐条、前叉碟刹安装座发生碰撞，也不会影响前刹车线管、变速线管的正常走线，线管可沿支架侧面的预留线槽固定，避免线管长期晃动出现磨损。

针对货运自行车重载使用的场景，该防护结构的整体承重冗余充足，除了基础的挡泥防护功能外，板体侧面预留的小型安装孔位还可拓展安装车灯、反光标识等小配件，无需额外在车架上加装固定座。两种角度的防护板均采用等厚板材加工，建模过程中完全还原了实际安装的配合间隙，所有锁紧螺栓的长度、螺母规格都匹配原车常用的标准件尺寸，加工制作时可直接选用通用标准紧固件，无需定制特殊规格配件，降低了制作与后期维护替换的成本。

在结构建模过程中，重点还原了支架与前叉管位的抱紧配合面、防护板与支架的连接位角度、不同构型防护板的轮廓差异，所有运动边界都按照实车的转向行程做了干涉校验，确保模型数据可直接用于加工制作或者改装适配参考，避免实际安装时出现尺寸不匹配、运动干涉的问题。
