立式FDM熔融沉积桌面级3D打印机结构模型

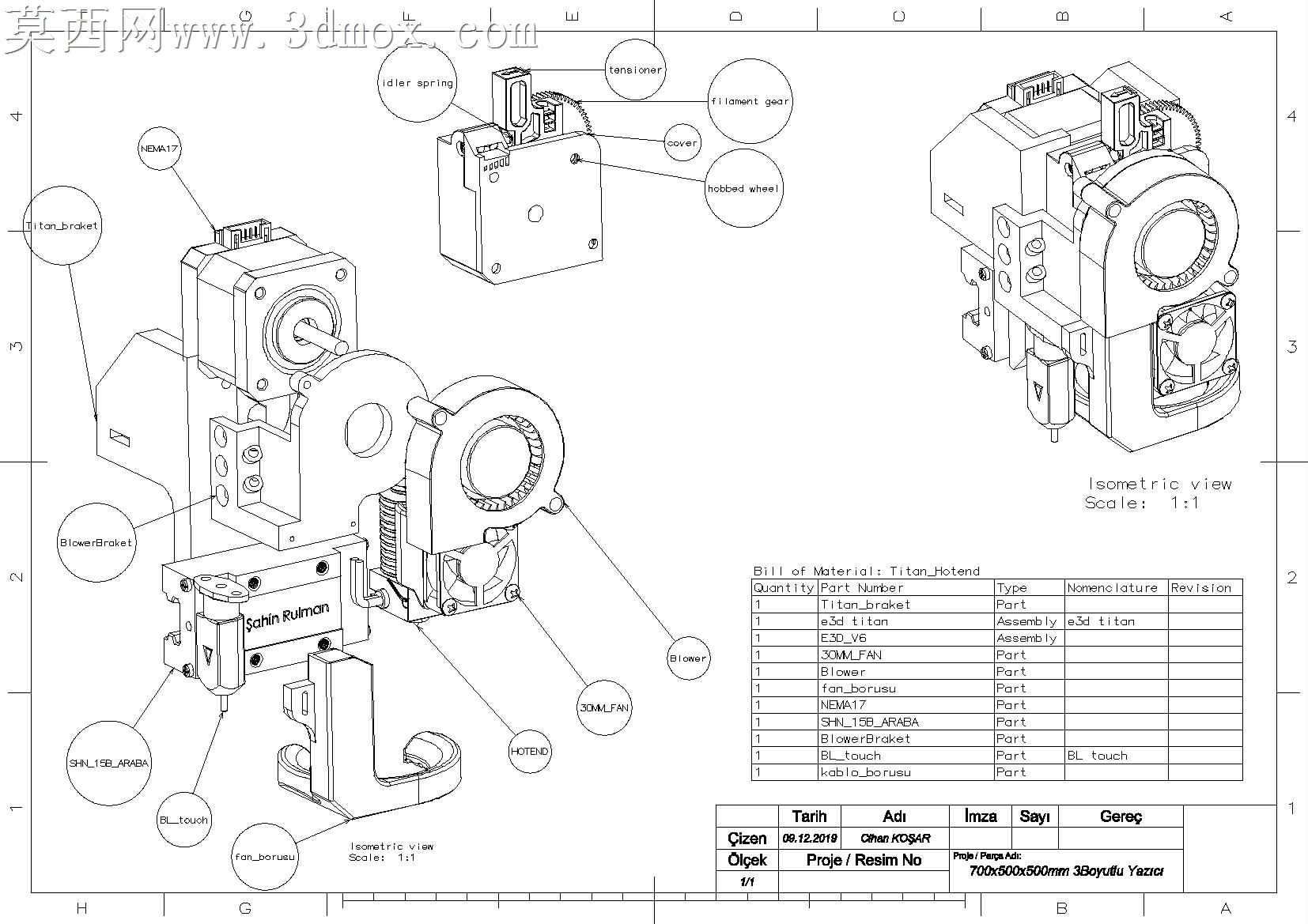

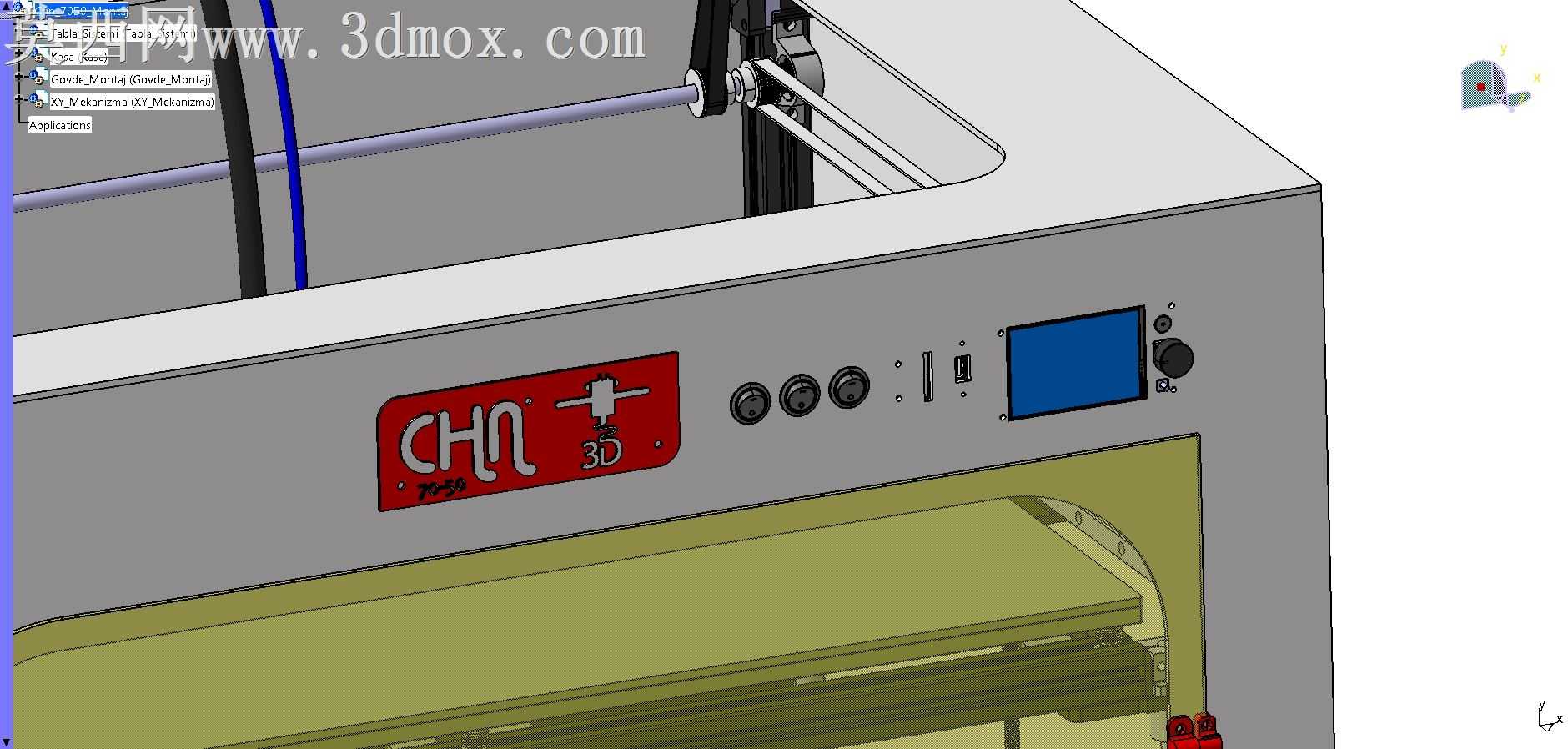

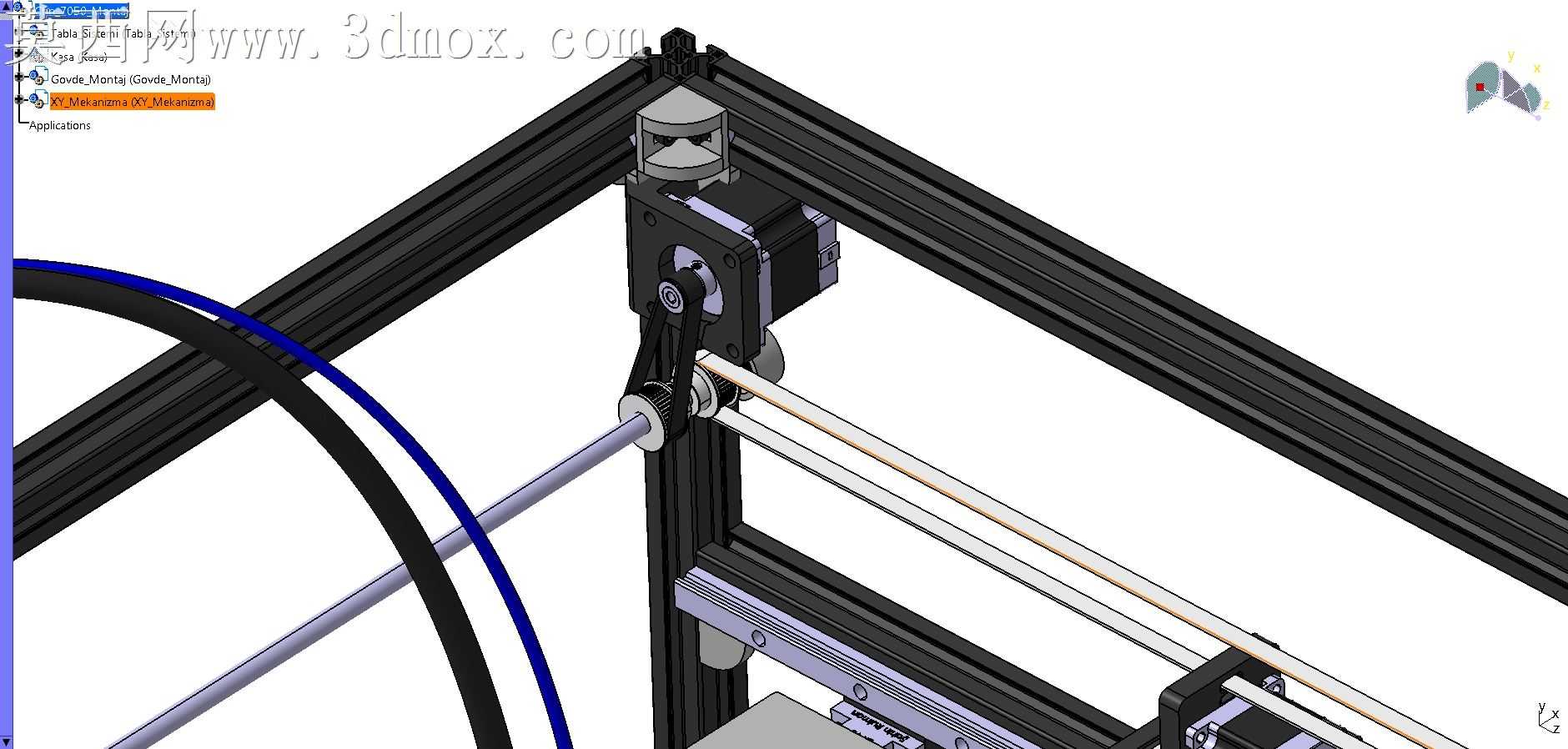

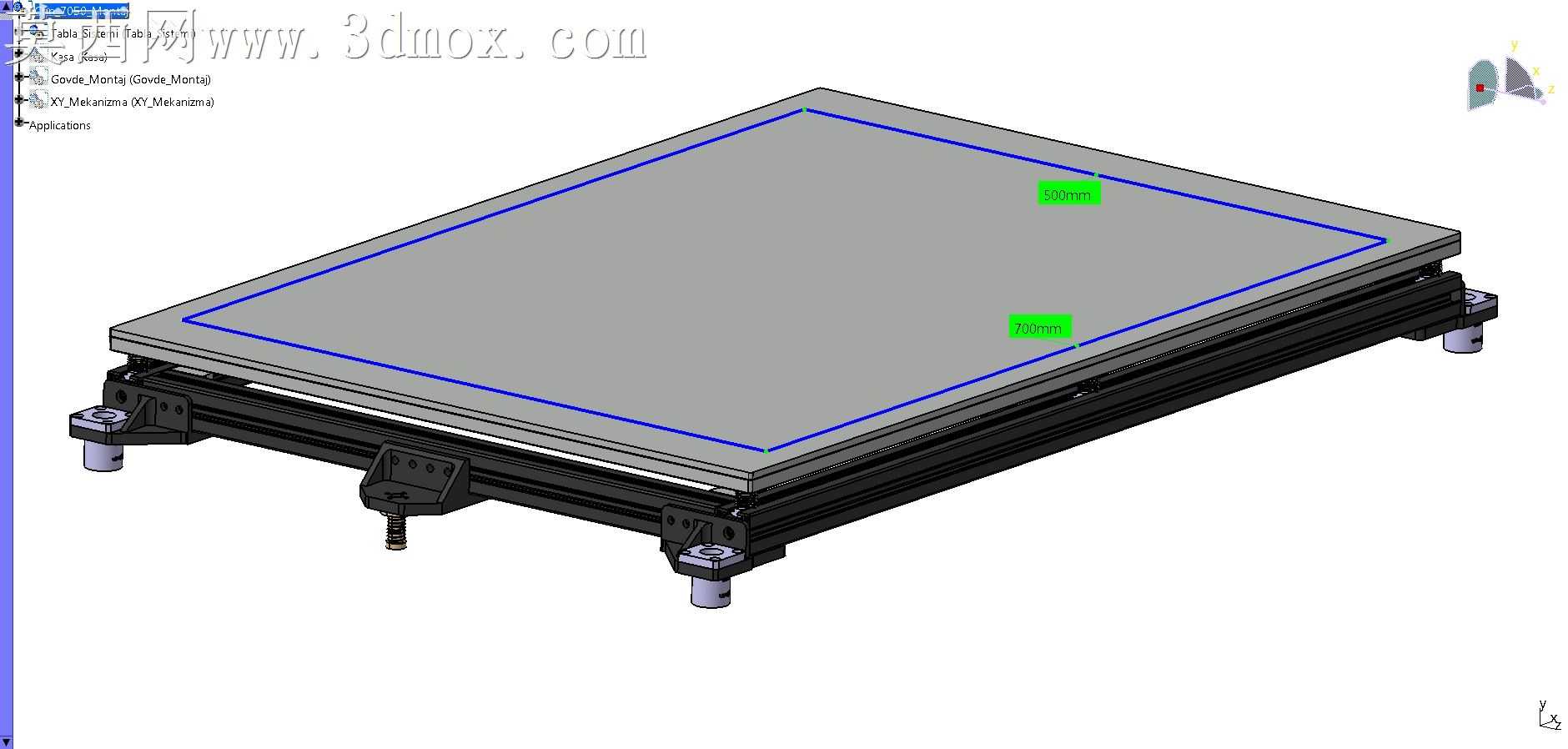

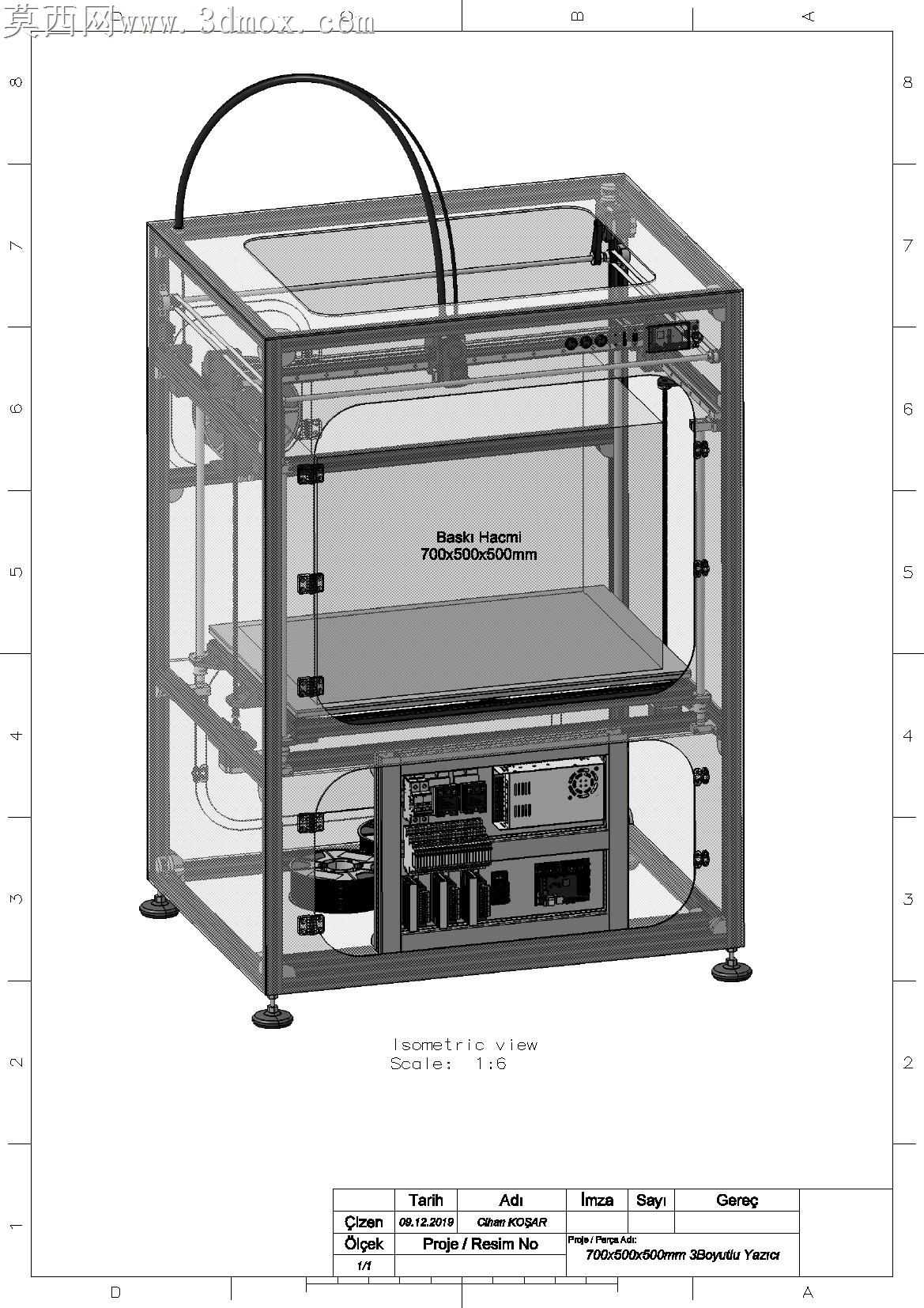

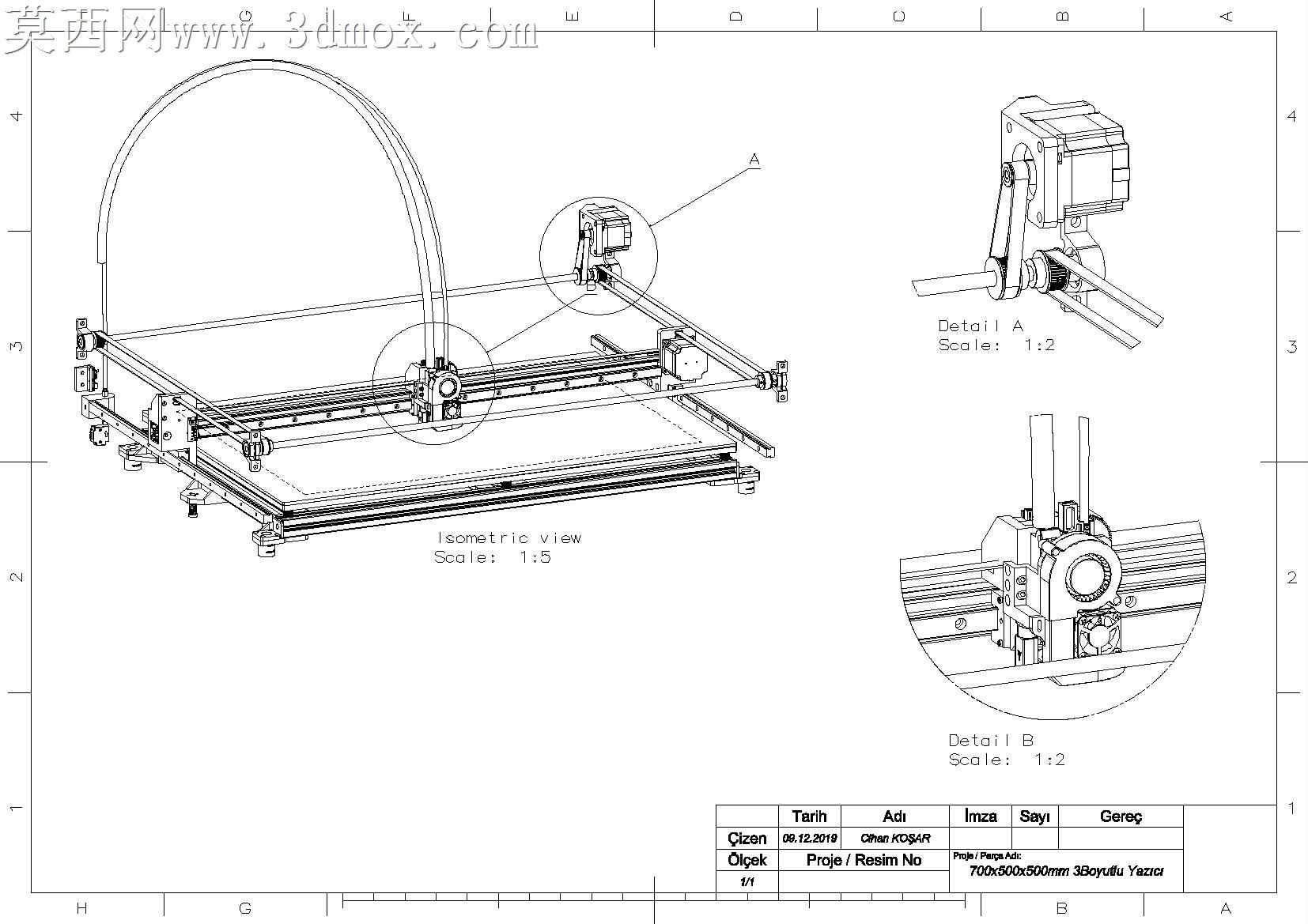

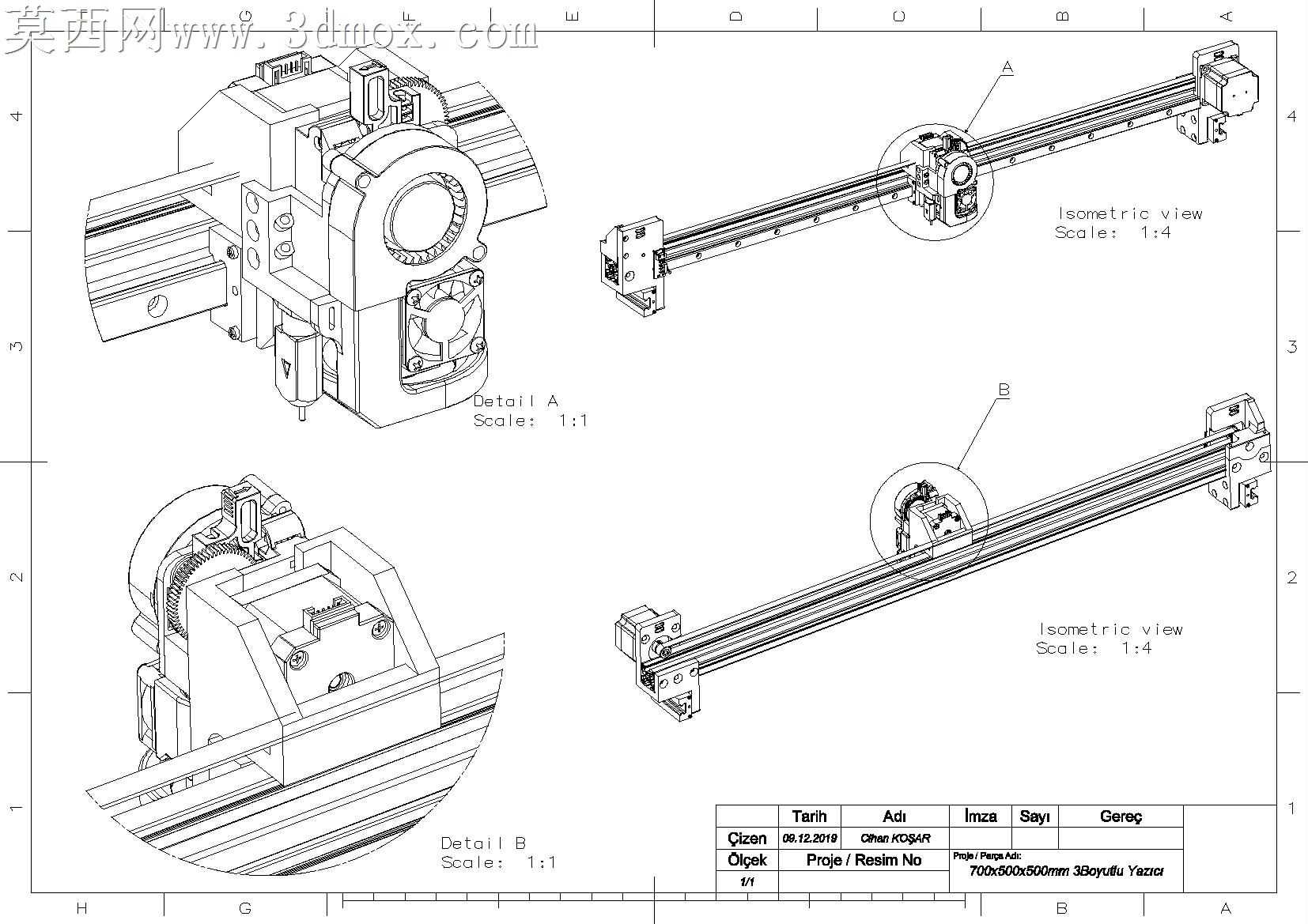

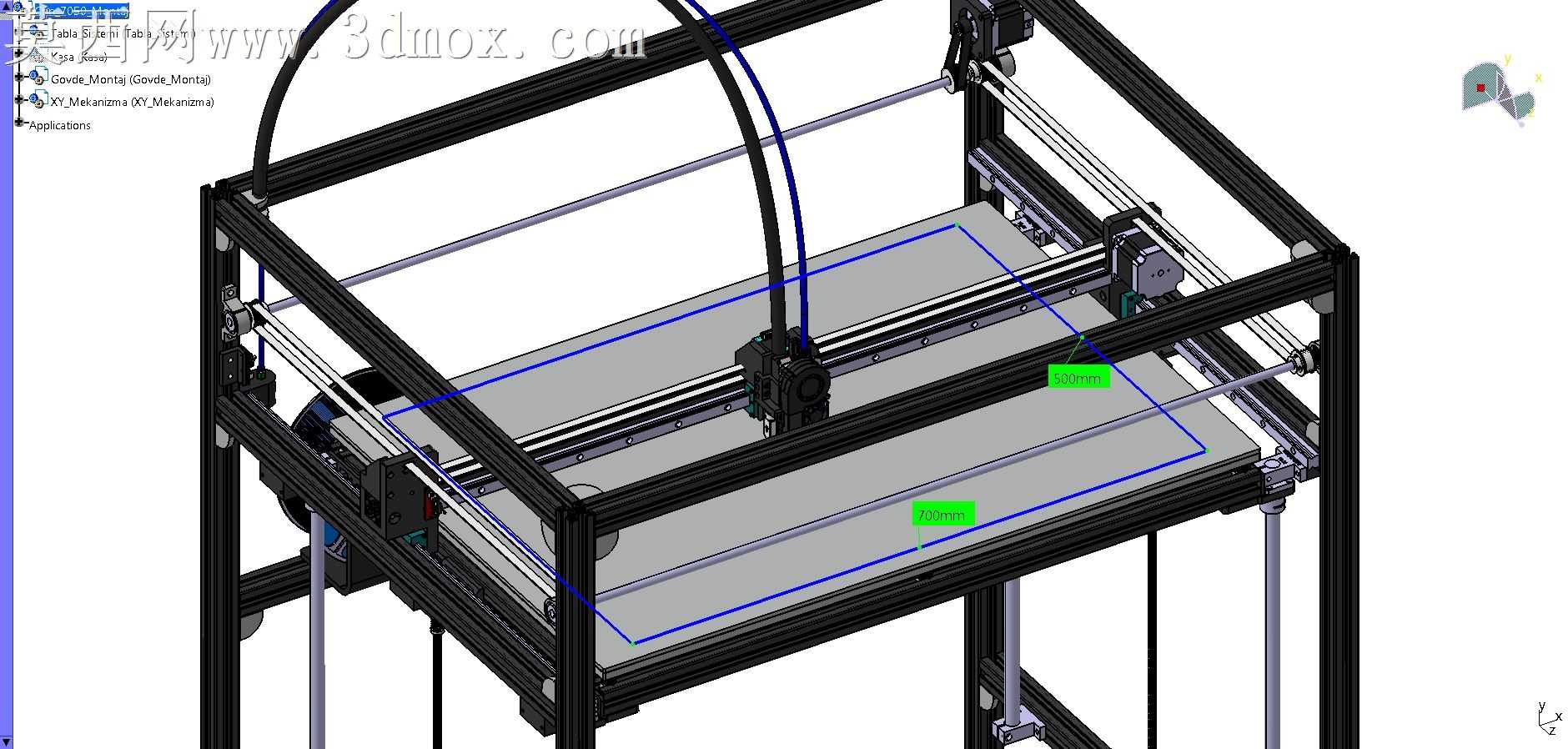

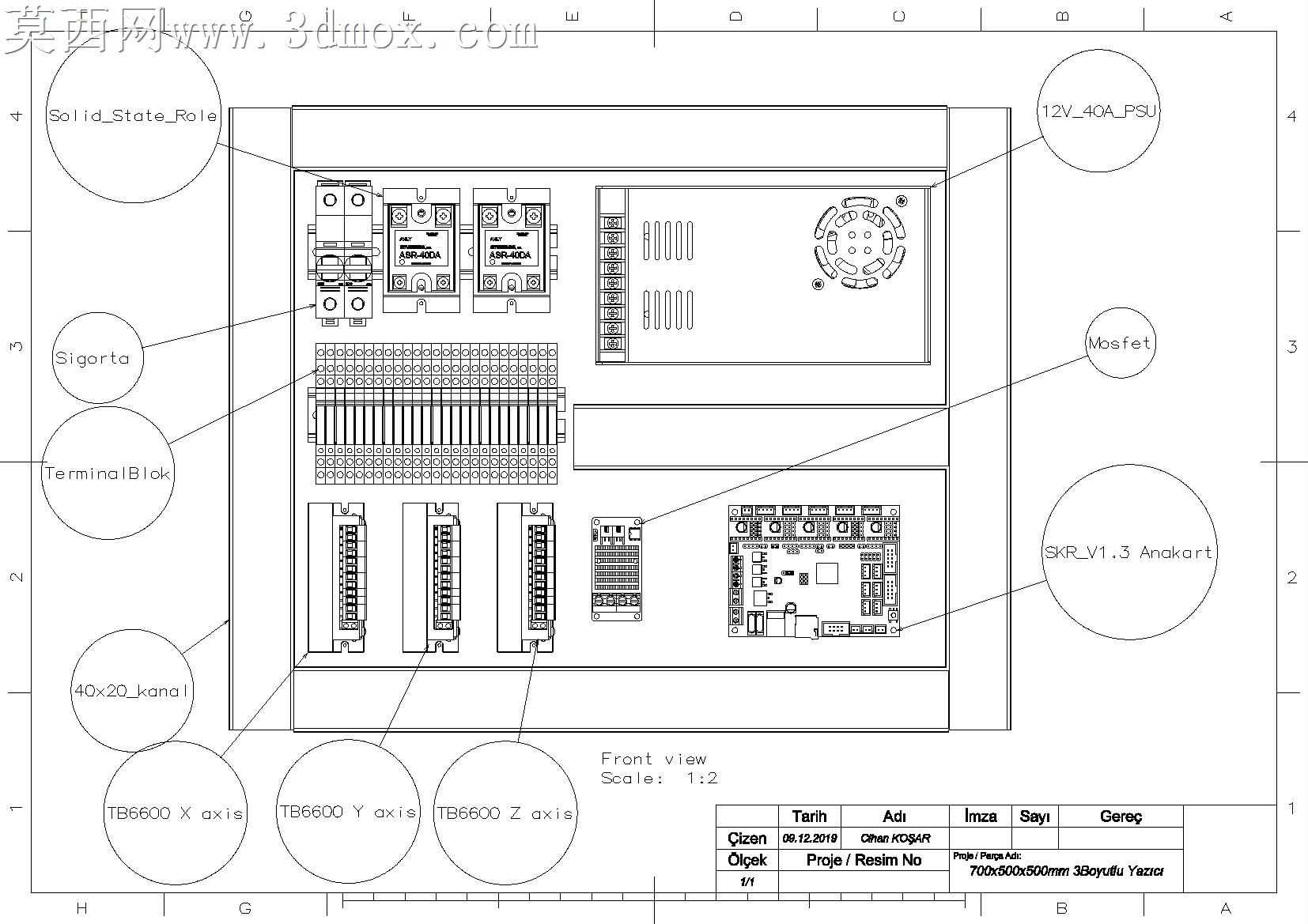

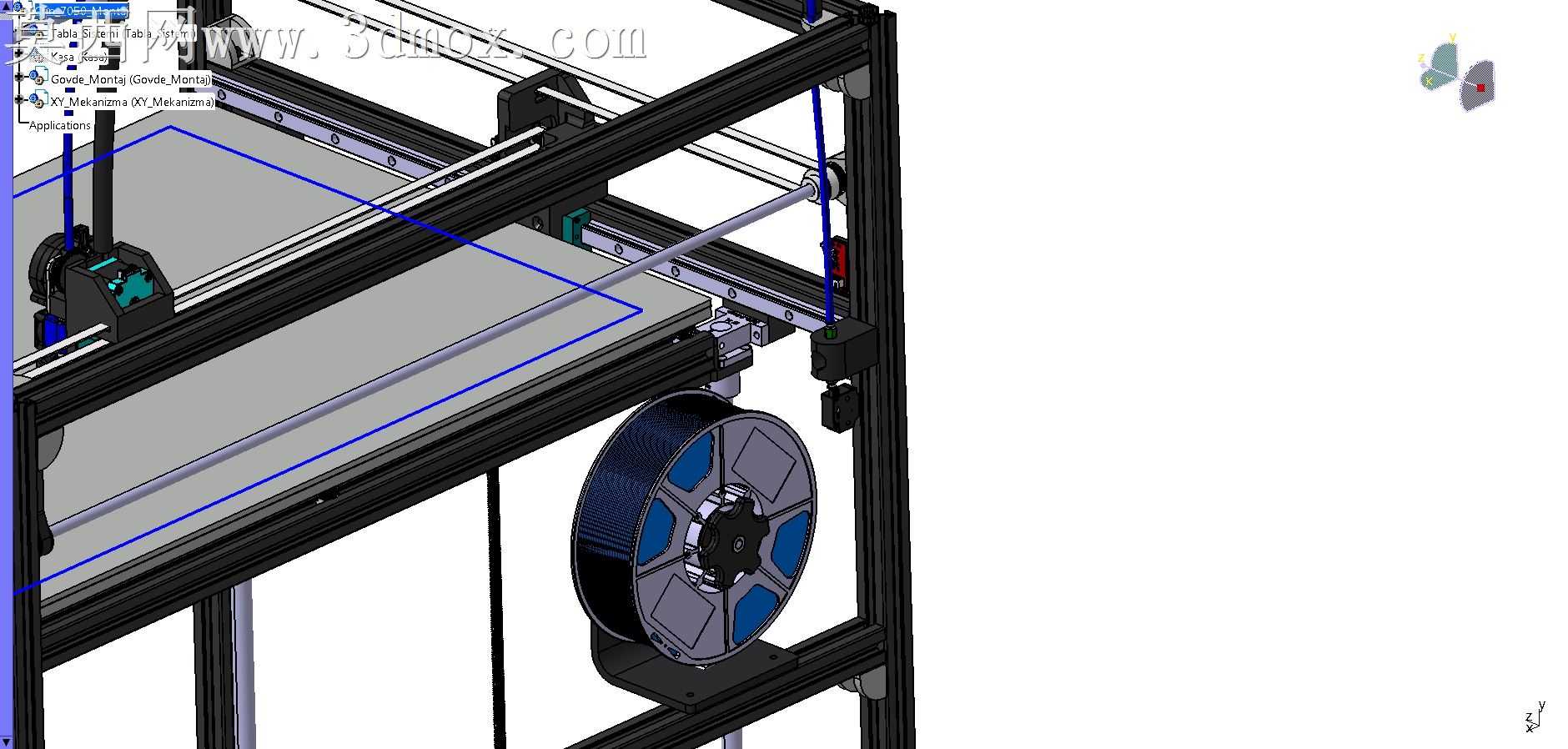

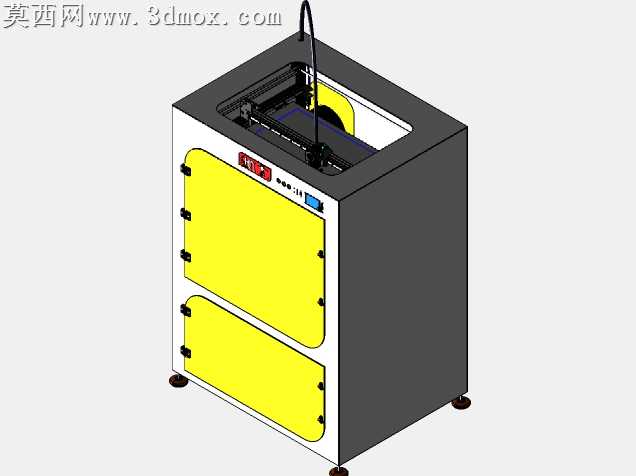

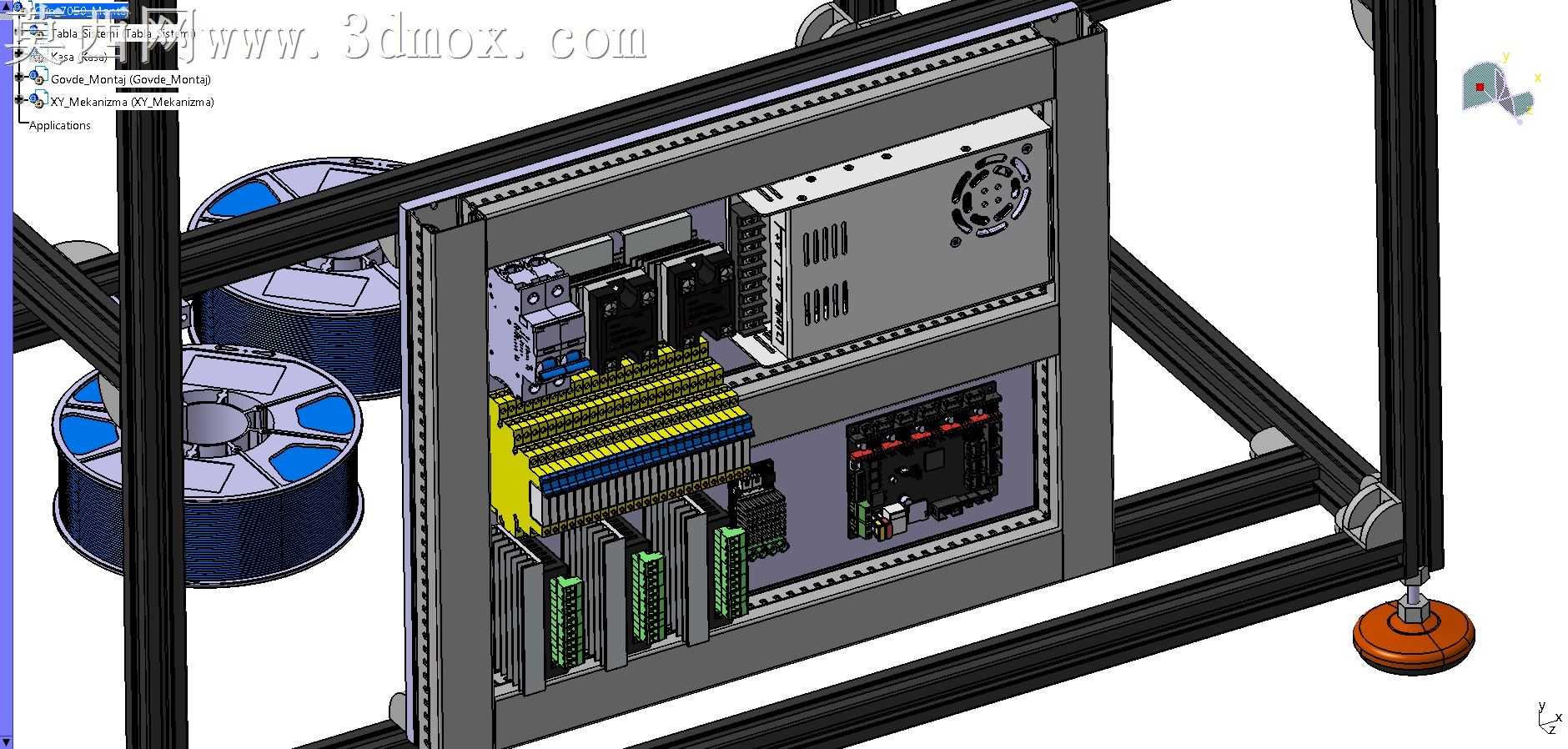

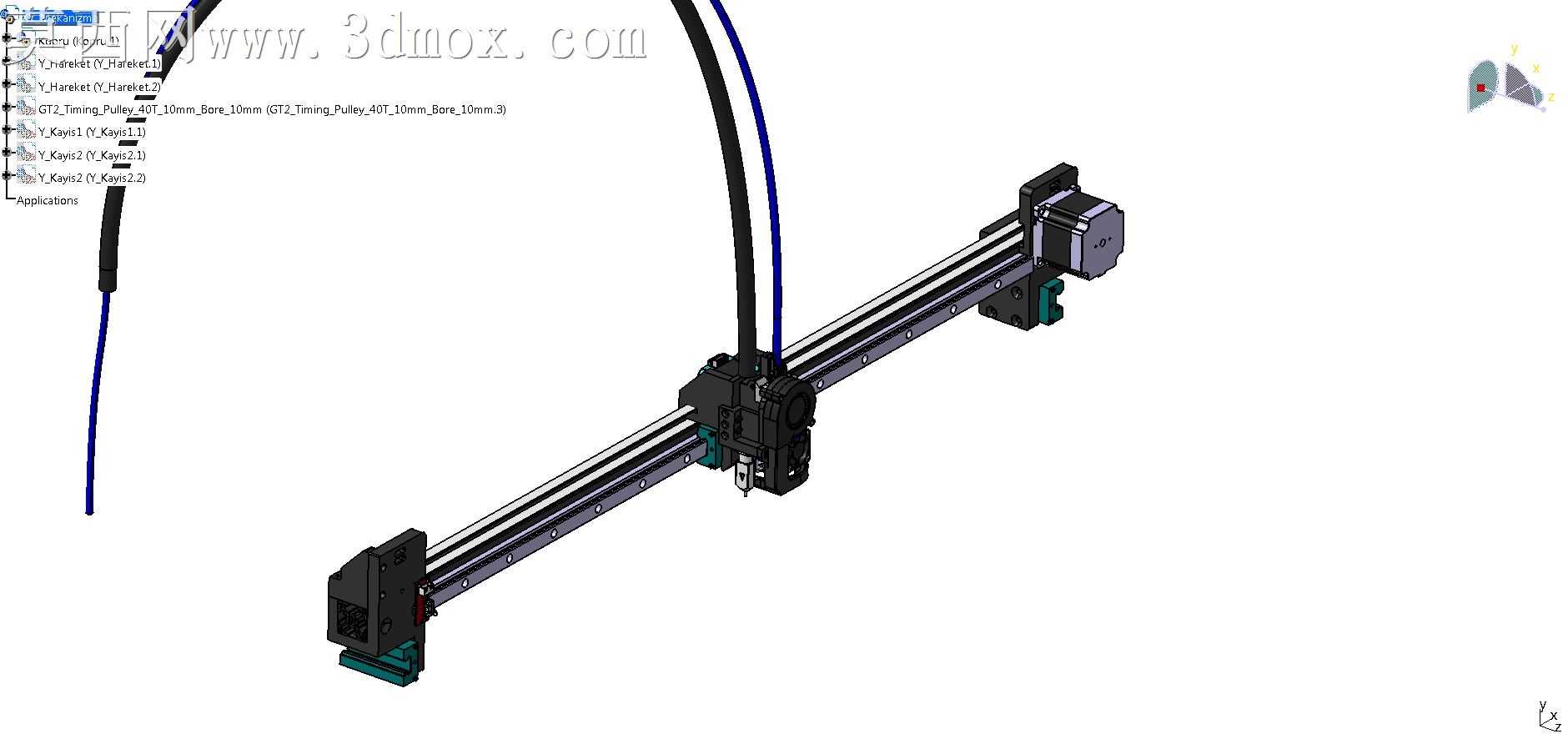

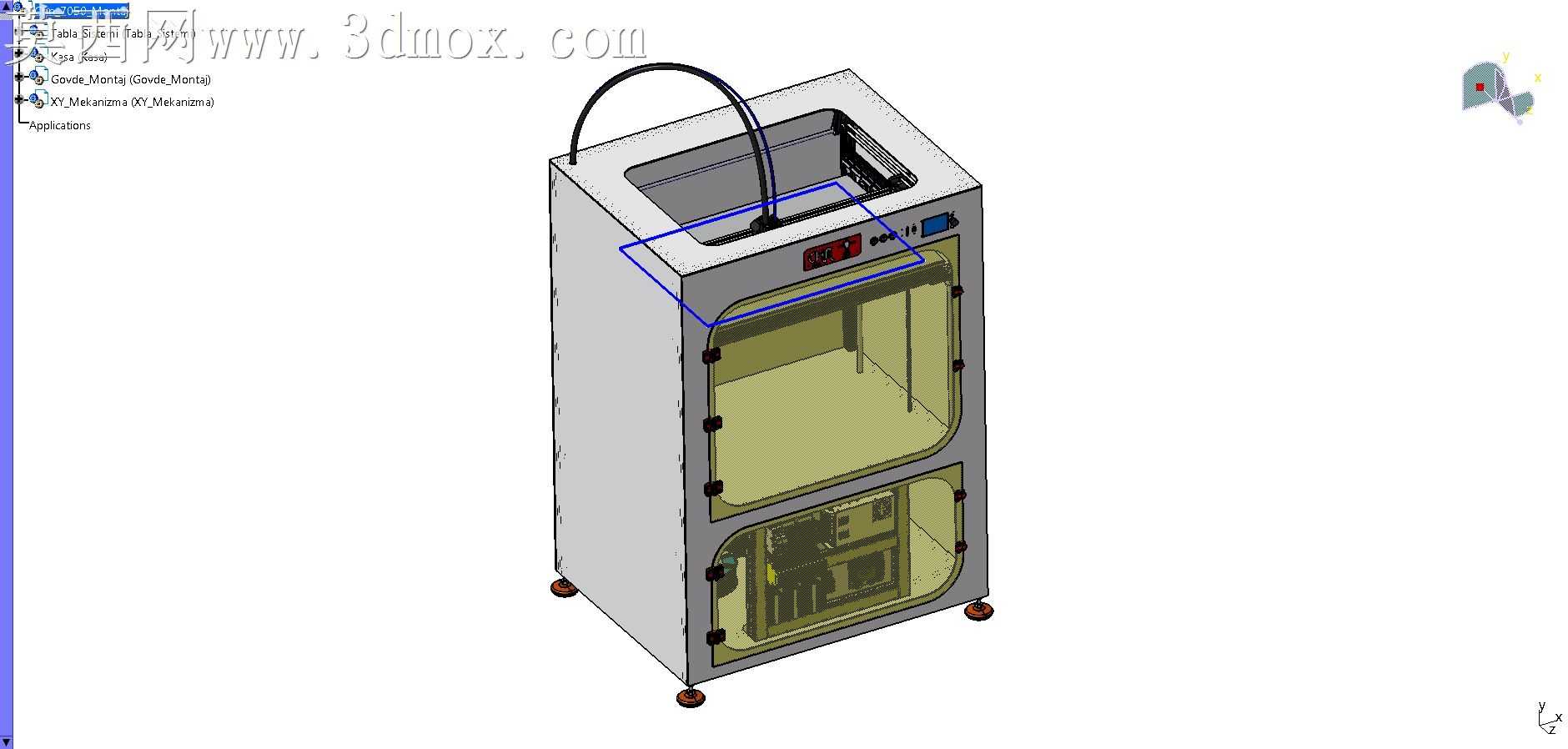

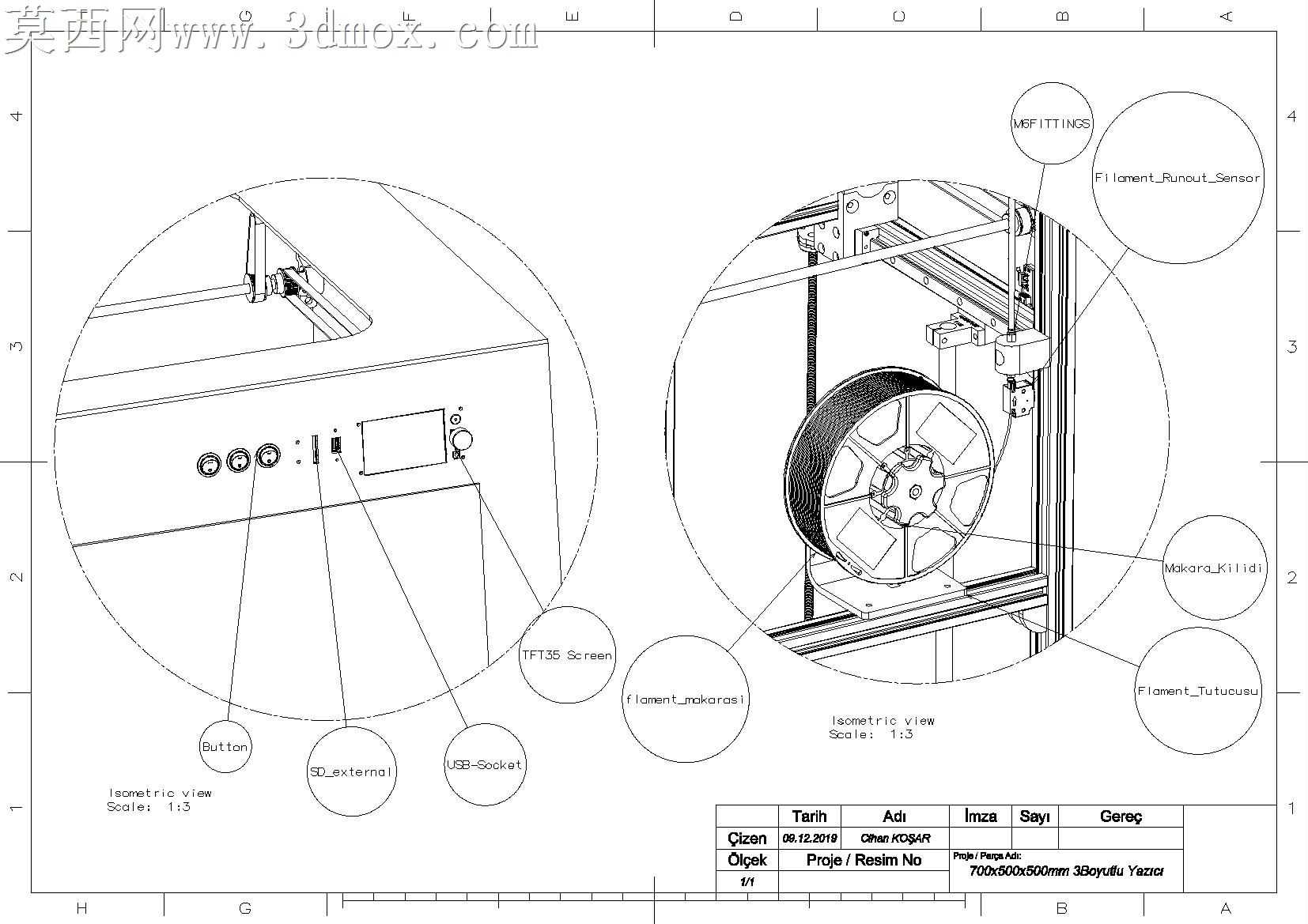

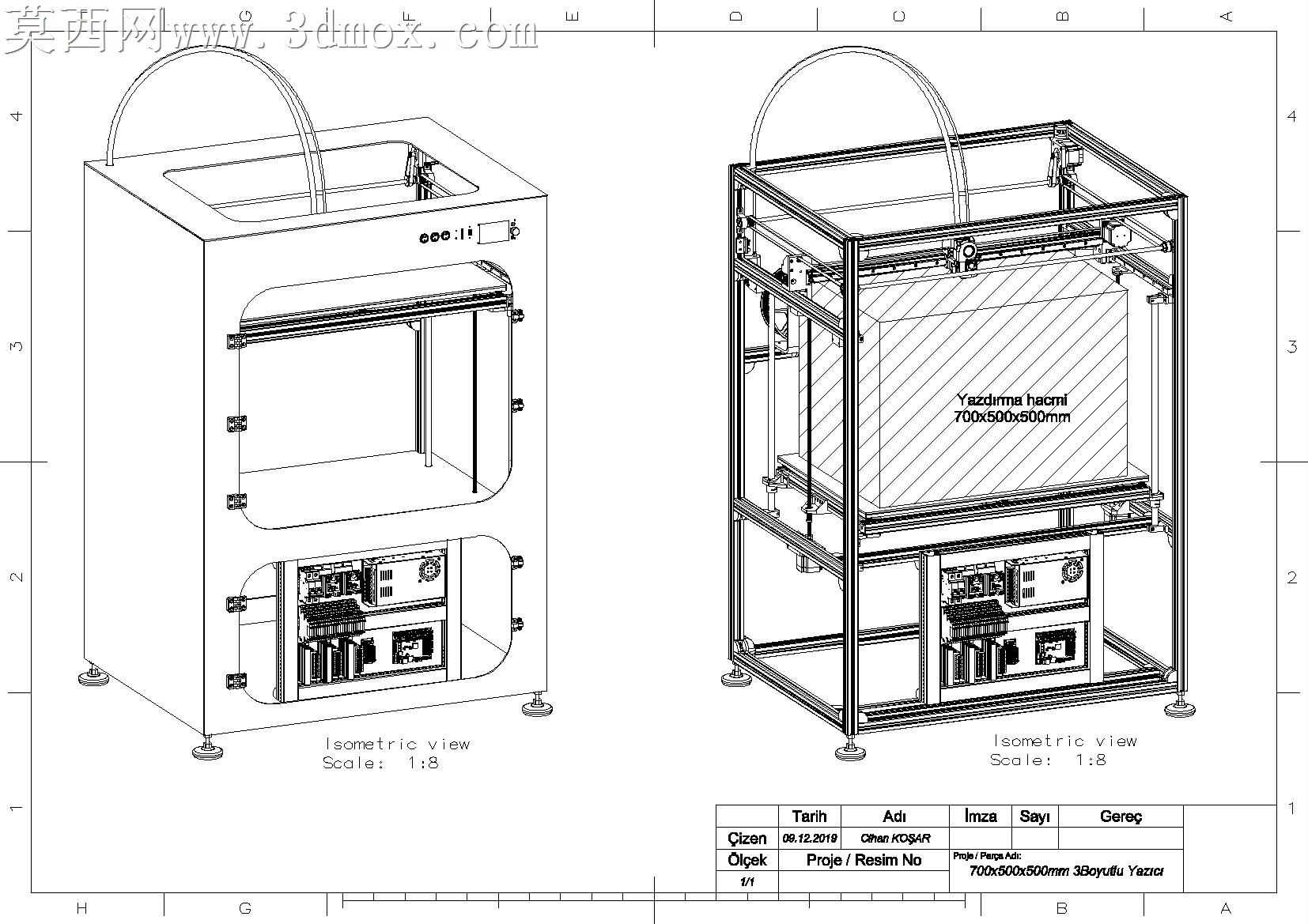

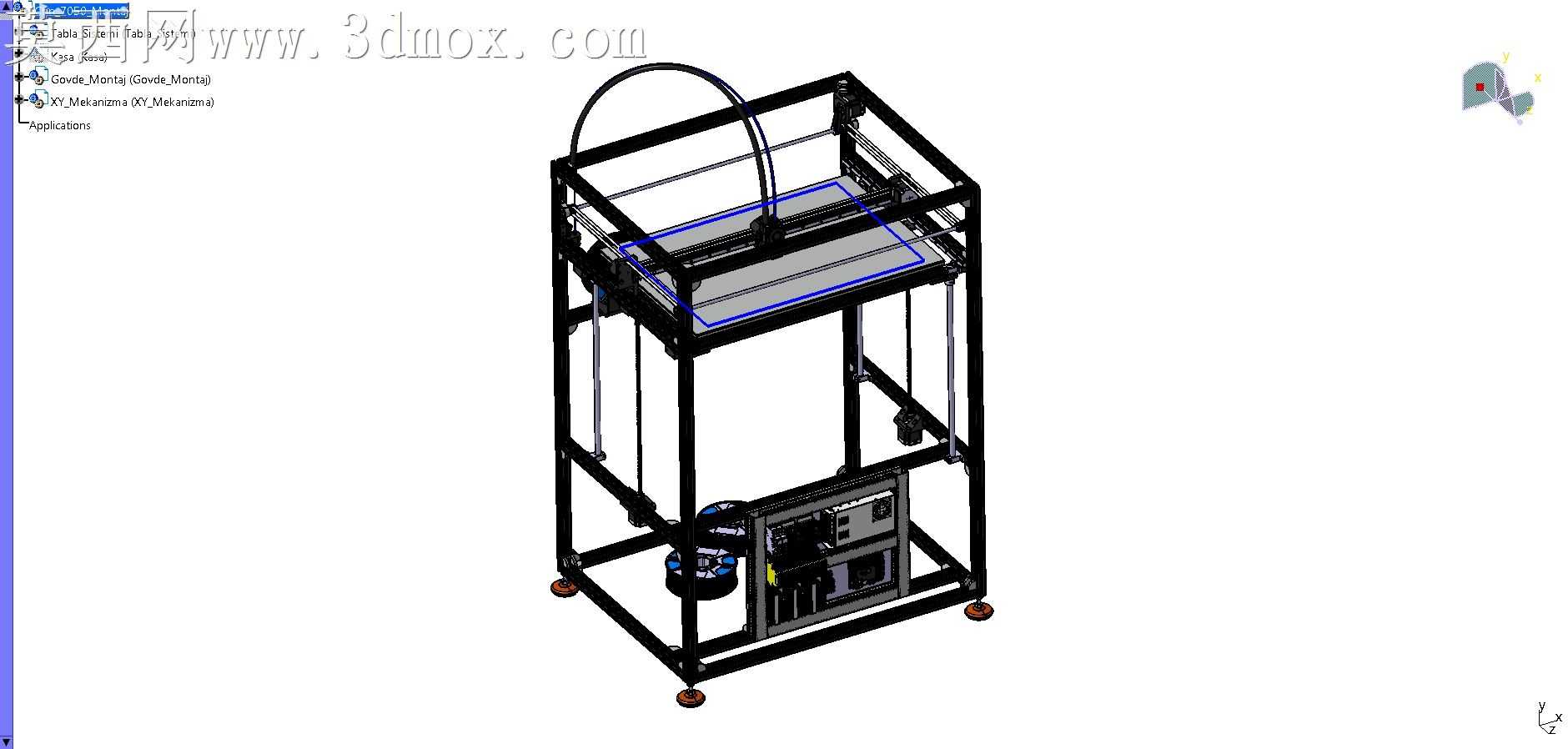

本模型为立式桌面级FDM熔融沉积型3D打印机的完整结构三维建模成果，建模过程严格遵循消费级增材制造设备的实际工程尺寸比例，整体外廓尺寸设定为700x500x500mm，完整还原设备的双层舱体布局结构。建模阶段优先完成主体框架的搭建，采用金属方管拼接式机架作为承载基础，底部设置四个带刹车功能的万向脚轮，兼顾设备放置稳定性与短距离移位的便利性，脚轮与机架底部的连接座做了加强筋结构设计，避免长期承重出现形变。设备上部为核心打印成型舱，采用半透明茶色防护门板设计，建模时还原了门板四周的密封胶条与快拆式合页结构，舱体顶部预留耗材进料口与导料管安装位，导料管采用柔性管线建模，还原自然弯曲的走线形态，进料口旁设置嵌入式操作显示屏与实体控制按键，面板区域做了内凹式防误触设计，按键与屏幕的装配间隙做了精细化还原，避免出现模型穿模问题。打印舱内部还原了X/Y/Z三轴运动模组的布局，Z轴采用双丝杆传动结构搭配线性导轨，打印平台设置为可加热式平板结构，平台下方的调平组件、加热线路走线都做了细节呈现。设备下部为独立电气控制舱，同样采用透明防护门板，舱内还原了主控电路板、电源模块、散热风扇的排布位置，线路沿舱壁走线槽布置，还原真实设备的电气装配逻辑。材质渲染阶段，机架部分采用磨砂银灰色金属材质，门板采用半透茶色聚碳酸酯材质，脚轮采用黑色橡胶搭配金属支架材质，操作面板采用黑色哑光塑料搭配红色数码显示屏材质，导料管采用黑色柔性塑料材质，不同材质的粗糙度、反光度参数都做了对应调整，让整体渲染效果贴近真实设备的视觉质感。设计过程中充分考虑设备的使用场景，将操作区域设置在人体站立操作的舒适高度，双层舱体的布局实现成型区域与电气区域的物理隔离，既能够减少打印过程中温度流失提升成型成功率，也能够避免电气元件受打印粉尘污染延长设备使用寿命，整体模型结构完整，各部件装配关系清晰，可用于3D打印机结构教学、产品外观方案展示等场景。
